Универсальный блок прокачки гидравлических тормозов.......

Я увидел это в видеоролике Park Tool и подумал, что это здорово.

Я собирался распечатать чужой прокачной блок Shimano, но решил вместо этого быстро смоделировать этот и заставить его работать для каждого суппорта, с которым я могу столкнуться.

Я угадал большинство размеров, но точные размеры (кроме очевидной толщины 10 и 12 мм) не имеют большого значения, если они достаточно большие.

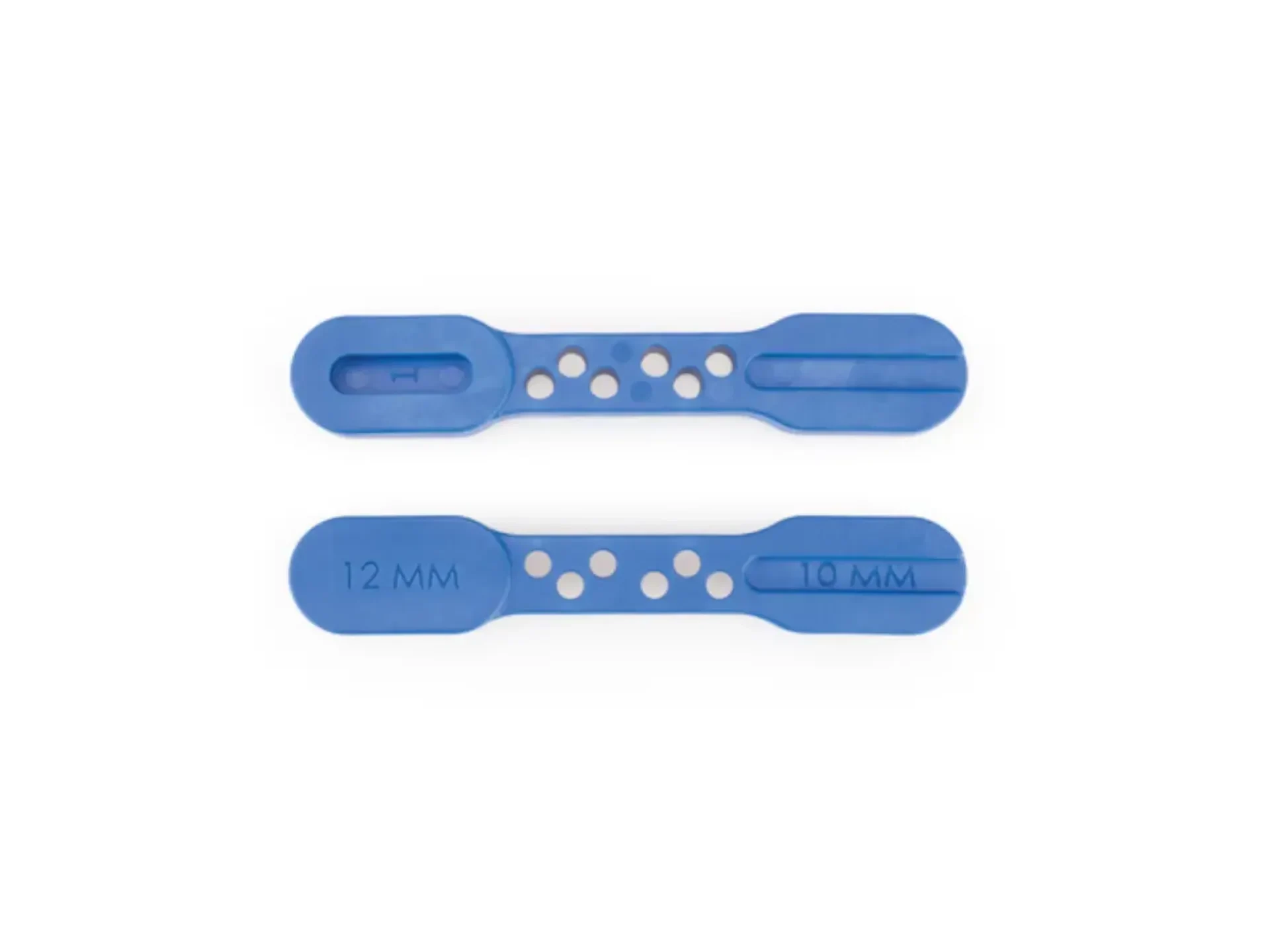

Я взял снимок из руководства Park Tool, который теоретически можно масштабировать, чтобы получить гораздо более точные размеры, но на самом деле это не улучшит функцию. Если кто-то еще хочет отследить это изображение и масштабировать его, вот оно, но я доволен тем, как работает мое.

Я не центрировал инструмент толщиной 12 мм, чтобы не печатать опоры.

Отверстия имеют диаметр 4,8 мм и предназначены для болтов М4, используемых в качестве болтов крепления колодок. Тем не менее, мне удалось вставить их в некоторые суппорты Shimano BR-M666, и они отлично держались.

Настройки печати

Бренд принтера:

Пруса

Принтер:

И3 МК3С

Плоты:

Нет

Поддерживает:

Нет

Разрешение:

.20 мм

Заполнение:

20

Нить: Протопаста белая белая

Примечания:

Напечатан из поликарбоната для прочности, который в итоге деформировался, но это приемлемо.

Я использовал высоту слоя 0,20 мм, чтобы она хорошо соответствовала окончательной толщине. Первый отпечаток получился примерно на 11,96 (деформированный конец) и 10,33 мм, но это достаточно близко.

Я использовал заполнение сеткой, потому что подозреваю, что оно сильнее сжимается, чем заполнение гироида.
