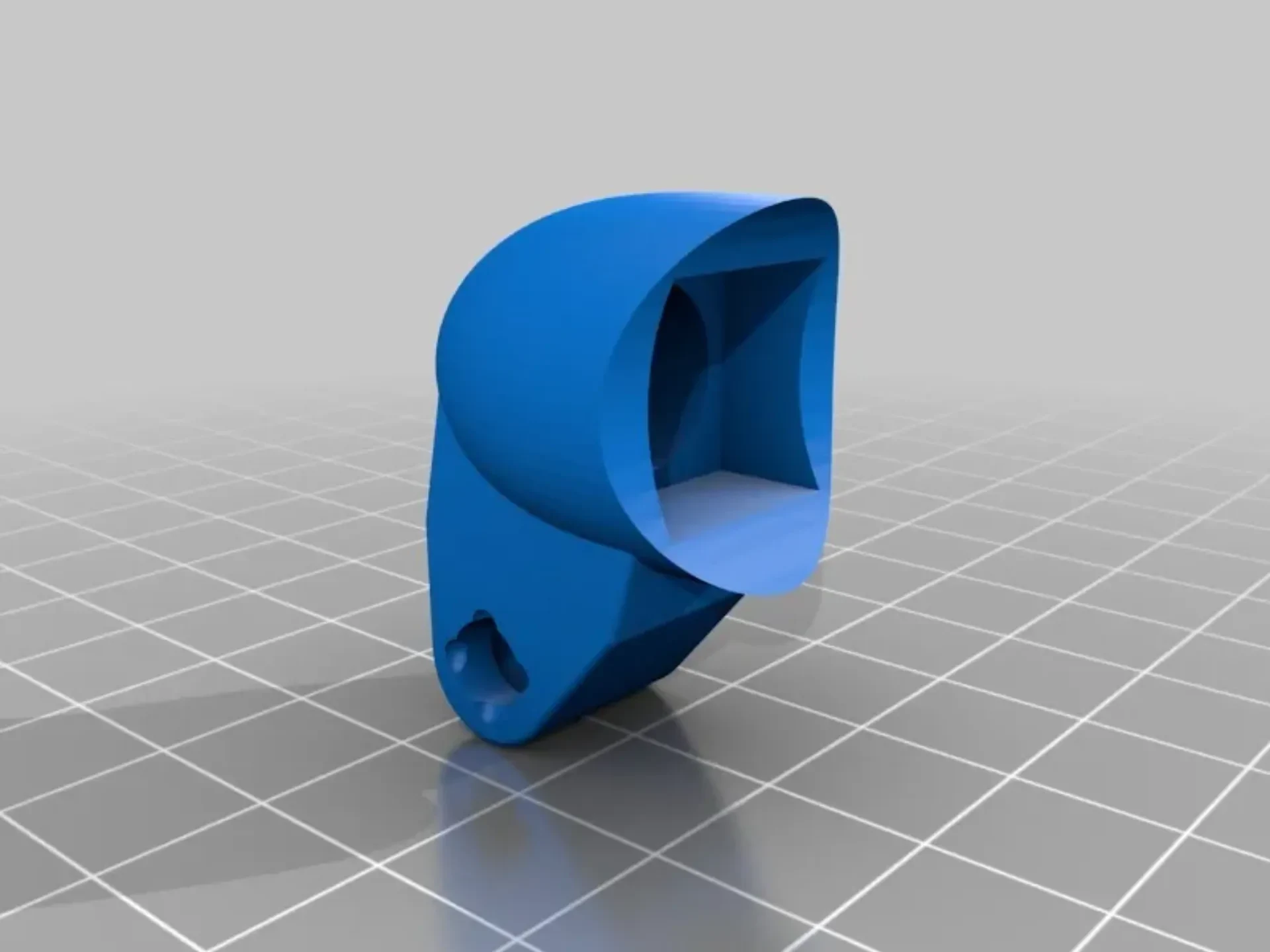

Ограничитель нижней трубы троса переключения передач......

http://www.wiggle.com/shimano-sti-pair-of-cable-stops/

Сэкономьте деньги и не тратьте на них 10-20 долларов. Они того не стоят.

Предназначен для нисходящих трубок диаметром 1,125 дюйма. Кажется, это очень распространенный размер стальных трубок. Мой велосипед 1980-х годов, и он работает нормально. Думаю, вы могли бы использовать круглый напильник, чтобы подогнать его по размеру, если вам нужно.

Как я это разработал

На основе упоров троса нисходящей трубы Shimano.

Я переместил ось регулятора ствола дальше, чтобы приспособить регуляторы ствола большого диаметра. Те, что поставляются со стопорами Shimano, маленькие, и их трудно удерживать, а если вы используете регуляторы большего диаметра, их трудно удерживать, потому что они расположены слишком близко к нижней трубе.

На поверхности регулятора ствола вырезаны небольшие углубления, соответствующие выемкам на регуляторах ствола Shimano (http://www.chainreactioncycles.com/us/en/shimano-rear-mech-barrel-adjuster/rp-prod8620). Я приблизил их, поскольку их практически невозможно измерить, так что желаю удачи, если они сработают.

Невыпадающая гайка установлена очень глубоко, так как я спроектировал ее высотой примерно 5 мм, а максимальная открытая резьба на регуляторе ствола составляет около 8,04 мм, поэтому толщина между поверхностью регулятора ствола и поверхностью гайки должна быть около 3 мм.

Это определенно ограничит количество доступных регулировок, но это неизбежное следствие невозможности заправить 3D-напечатанный материал.

Предупреждение относительно SLDPRT: я случайно создал выступ регулятора ствола перпендикулярно оси нижней трубы. Я исправил это, удалив вырез-выдавливание нисходящей трубы, а затем повторно разрезав выдавливание в правильном направлении. Это сломало ссылку в эскизе экс��рузии регулятора ствола, и я думал, что исправил ее, но Solidworks все еще говорит, что она недостаточно определена. Я не знаю почему, но он все еще строится правильно, поэтому я сдался примерно через 5 минут попыток это исправить.

Сборка и материалы

Вам понадобится регулятор ствола. Разобрать один из старого RD.

Ограничители троса Shimano поставляются с винтами с полукруглой головкой длиной 10,28 мм и общим наружным диаметром резьбы 4,89 мм. Что-то примерно такого размера должно подойти. Головки кнопок имеют красивый переход с остальной частью обложки.

Вам также понадобится гайка диаметром 4 мм, она подойдет для 99% высоты, поскольку глубина фиксации очень большая. Вы могли бы использовать контргайку, но я не уверен, насколько туго ее можно будет закрутить.

Готов к 3D-печати (без механической обработки).

Если нужно, используйте круглый напильник, чтобы лучше подогнать его.

Обновления

17 января 17: Выполнил пробную печать с высотой слоя 0,1 мм и толщиной HIPS 3,0 мм на Lulzbot Mini. Выемки для регулятора ствола не визуализировались, но кривизна нижней трубы была идеальной. Мне просто нужно проверить посадку на втулке переключателя передач. Еще беспокоит: выемка под гайку расположена очень близко к периметру. Я думаю, все будет хорошо, но это выглядит чертовски близко.
