Солнцезащитный козырек/солнцезащитный козырек/Sonnenschut...

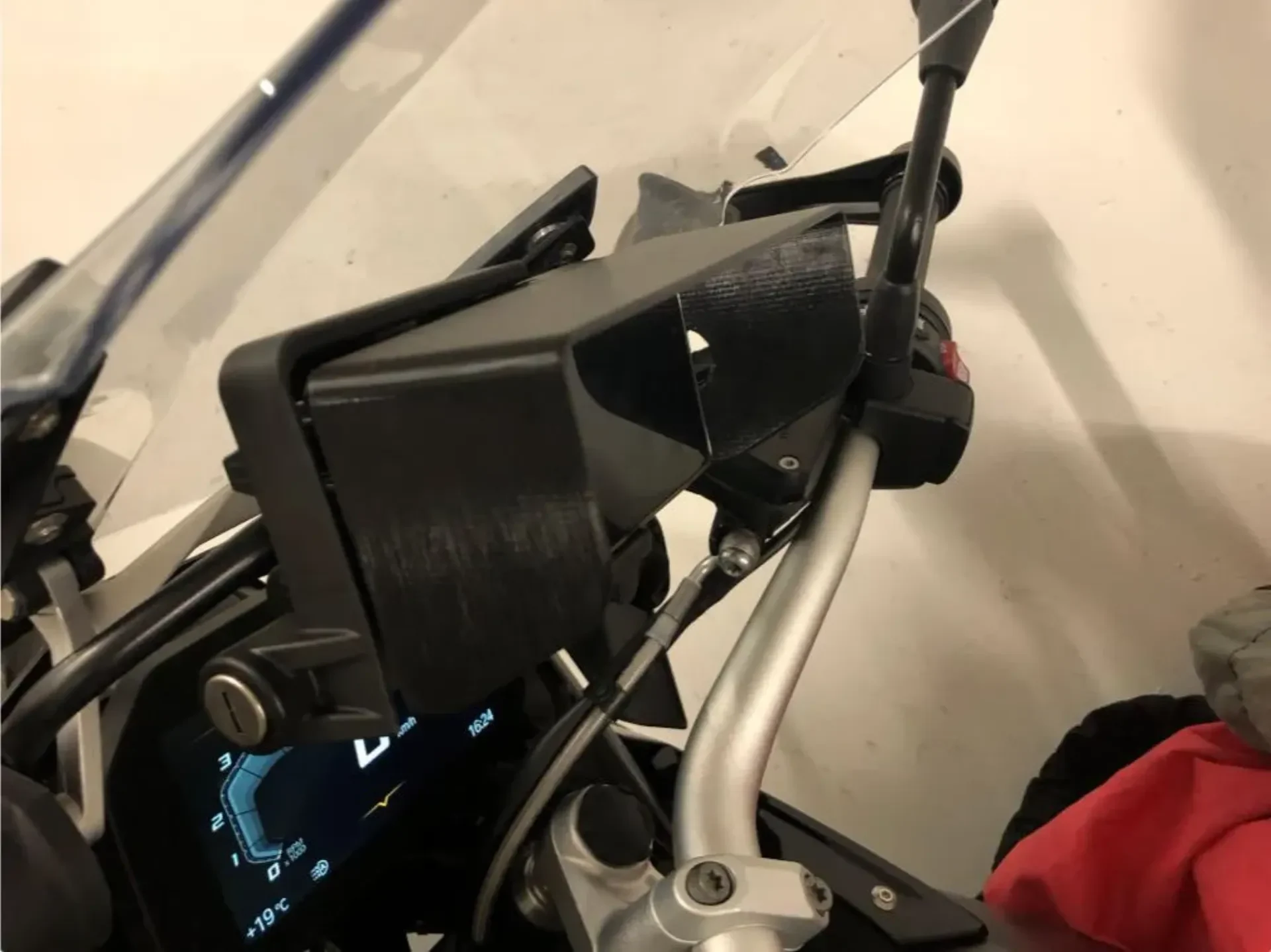

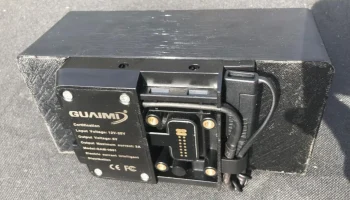

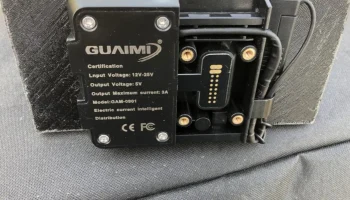

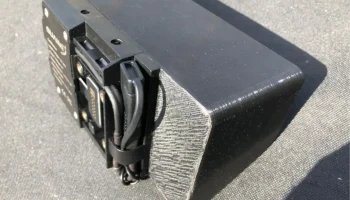

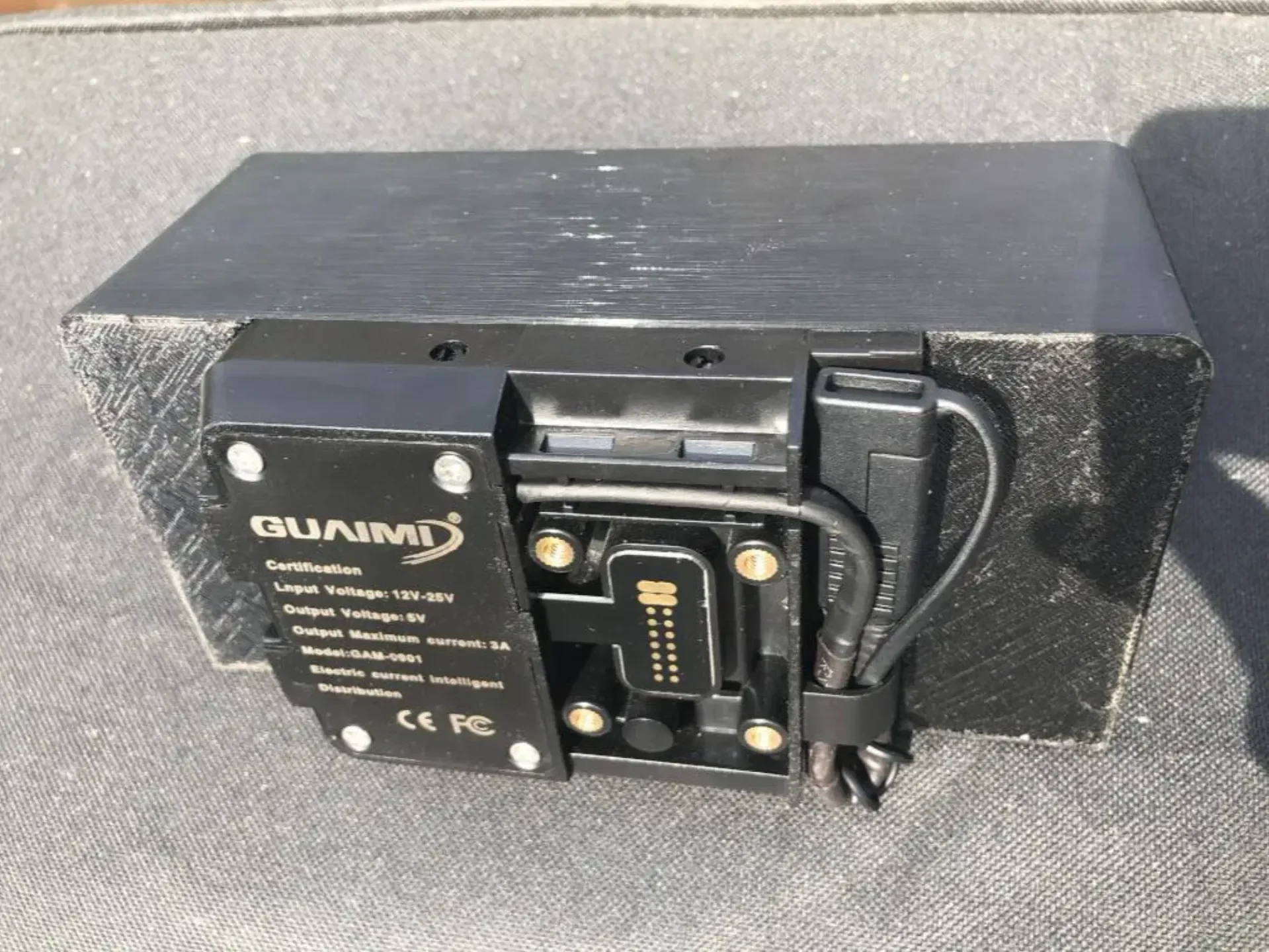

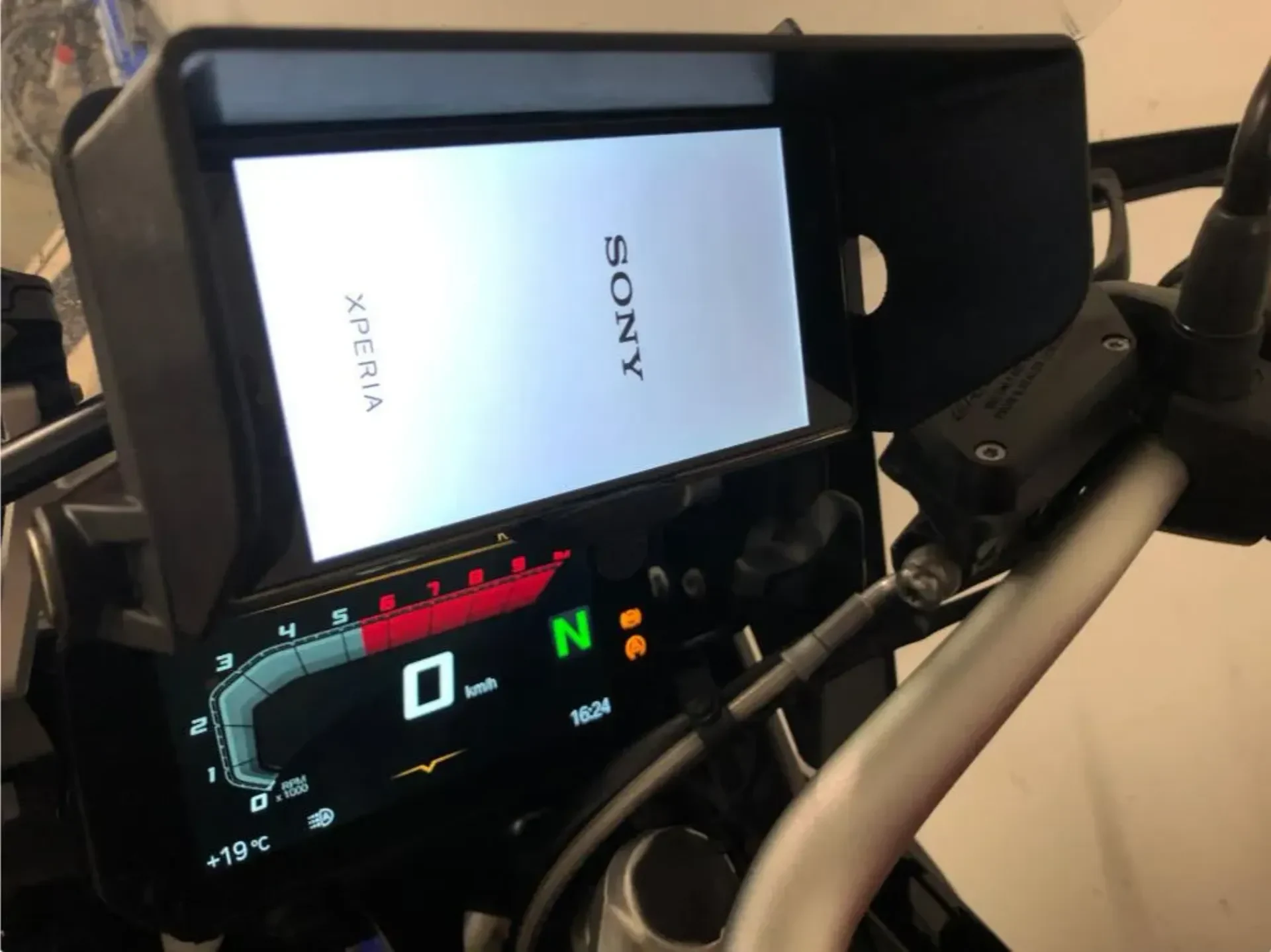

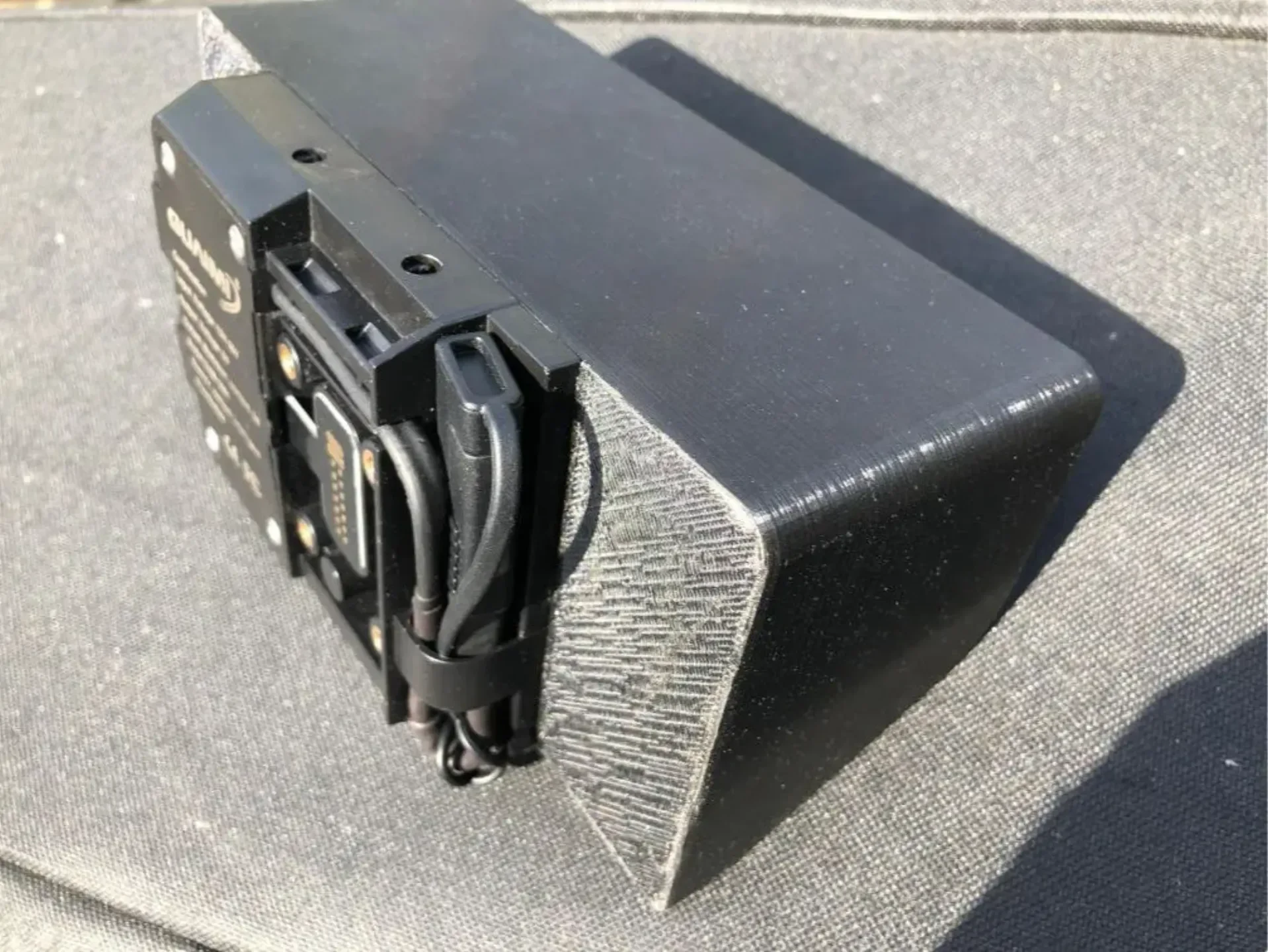

Для мотоциклов BMW существуют неофициальные (китайские?) держатели для смартфонов с катушкой беспроводной зарядки Qi и двумя USB-портами для зарядки, которые подходят к оригинальному держателю навигационного устройства BMW и подключаются к сети 12 В через контактную плату сзади. В отличие от версии USB без беспроводного зарядного устройства, к этому держателю прикручена пластина. Я сконструировал солнцезащитный козырек, который полностью заменяет эту удерживающую пластину.

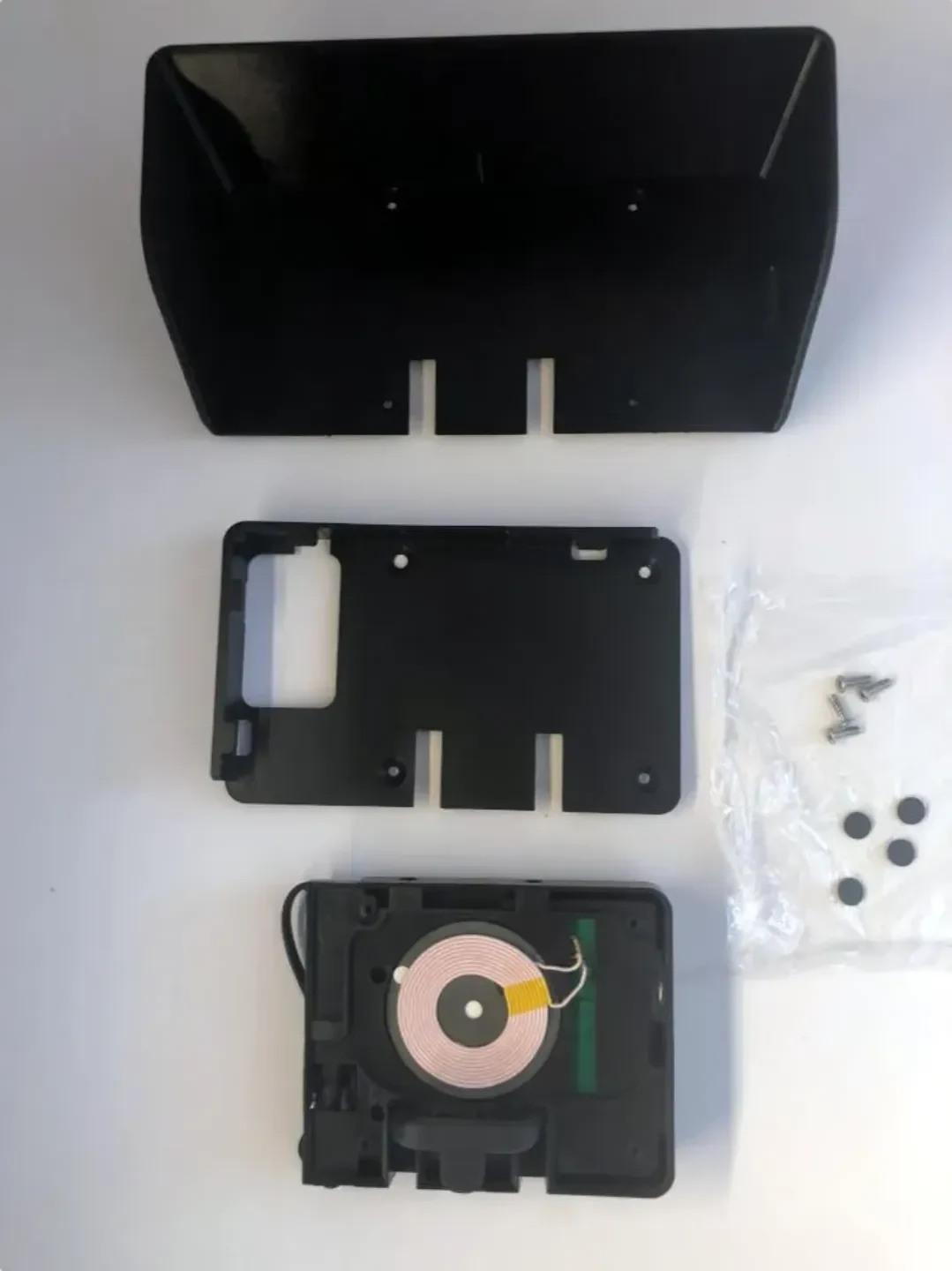

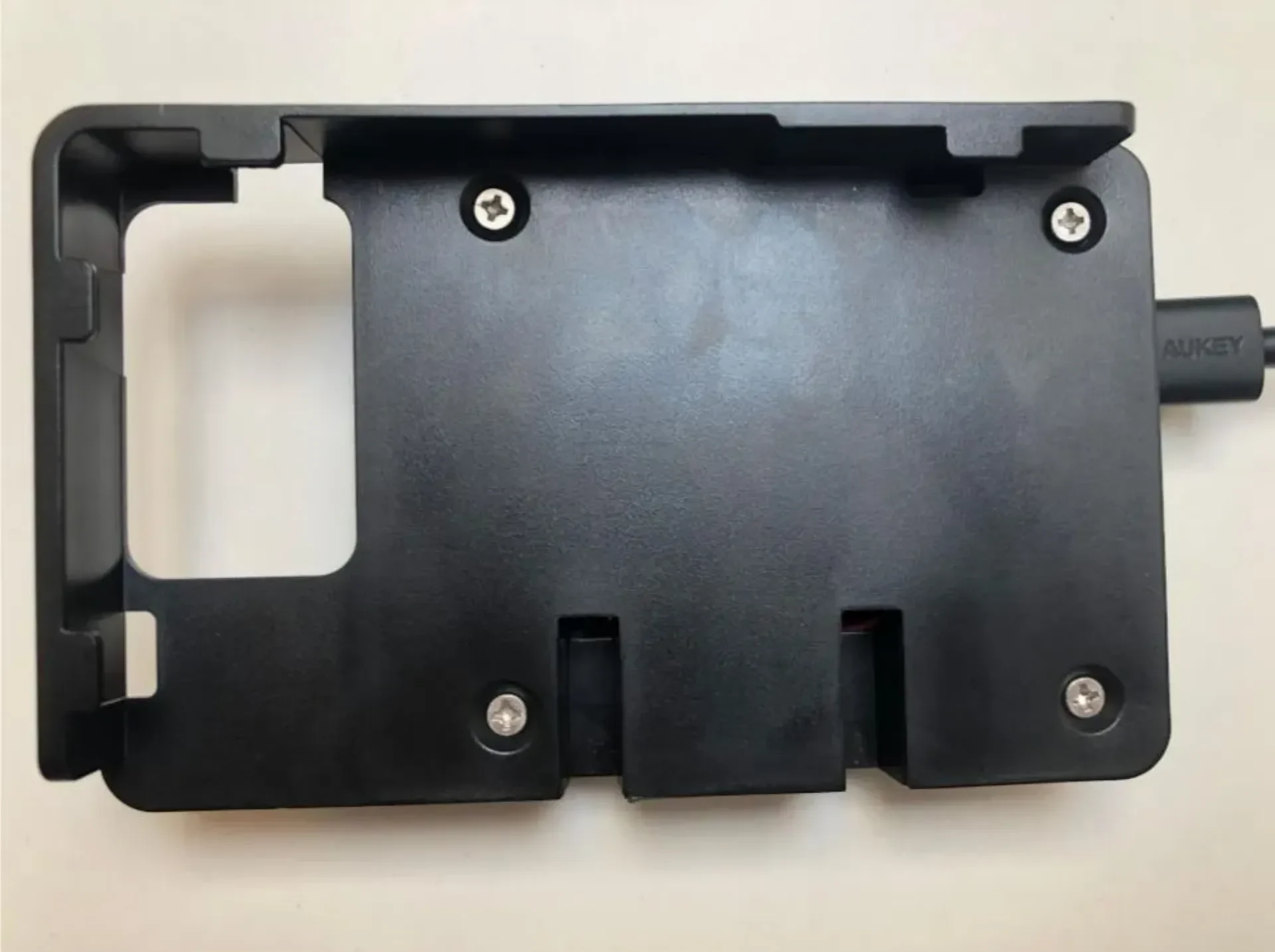

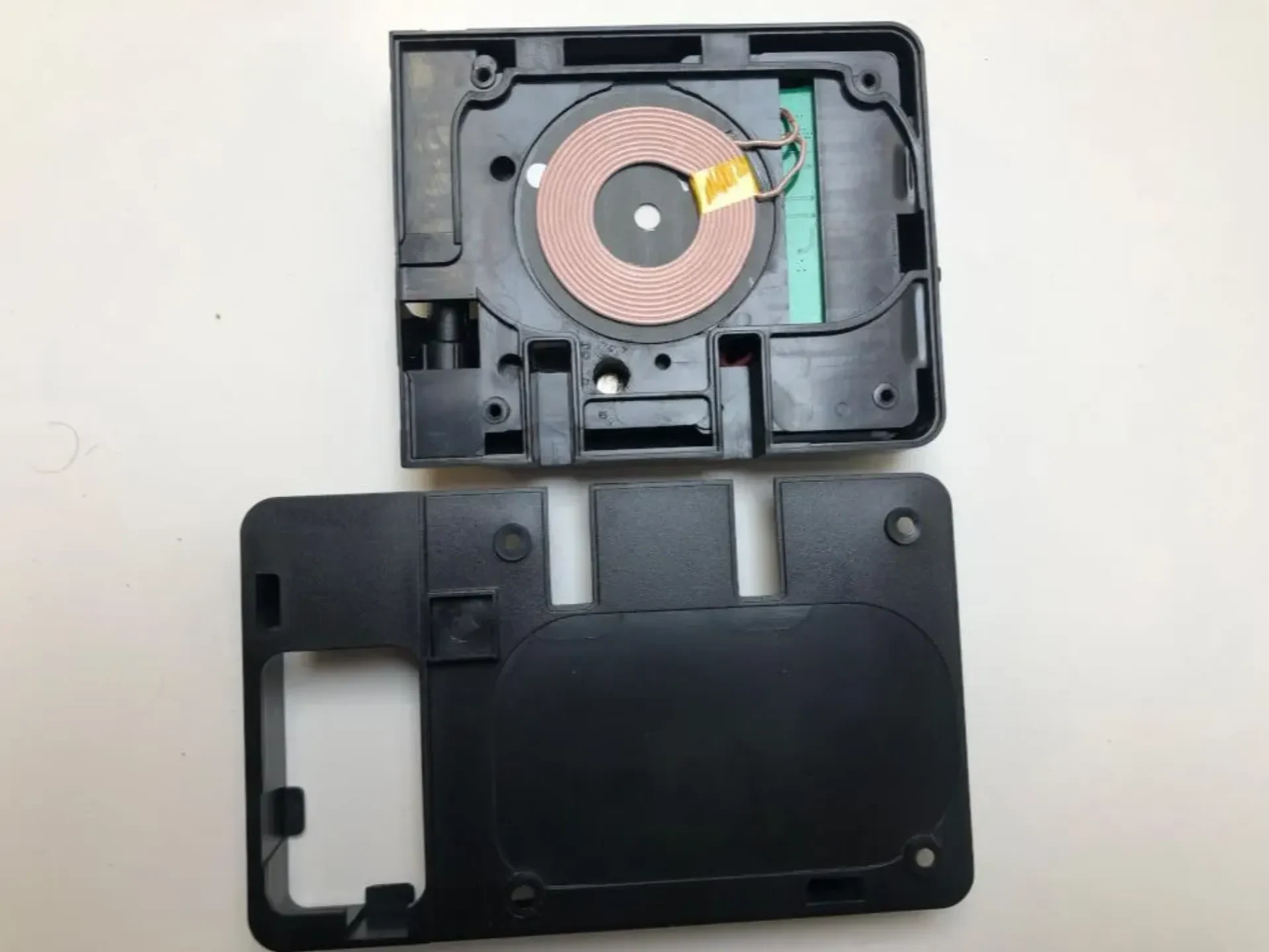

Удерживающая пластина прикручена к углам четырьмя винтами. Чтобы открутить винты, необходимо предварительно осторожно удалить клейкие резинки. И винты, и клейкие ленты используются повторно при установке солнцезащитного козырька.

Печать одной детали возможна, но требует много вспомогательного материала, а обработка утомительна. Поэтому я загрузил еще одну разделенную версию, состоящую из перевернут��й монтажной пластины и солнцезащитного козырька. Обе части можно склеить после печати. Однако я сам тестировал только цельную версию. Пожалуйста, дайте мне знать, работает ли склеенная версия.

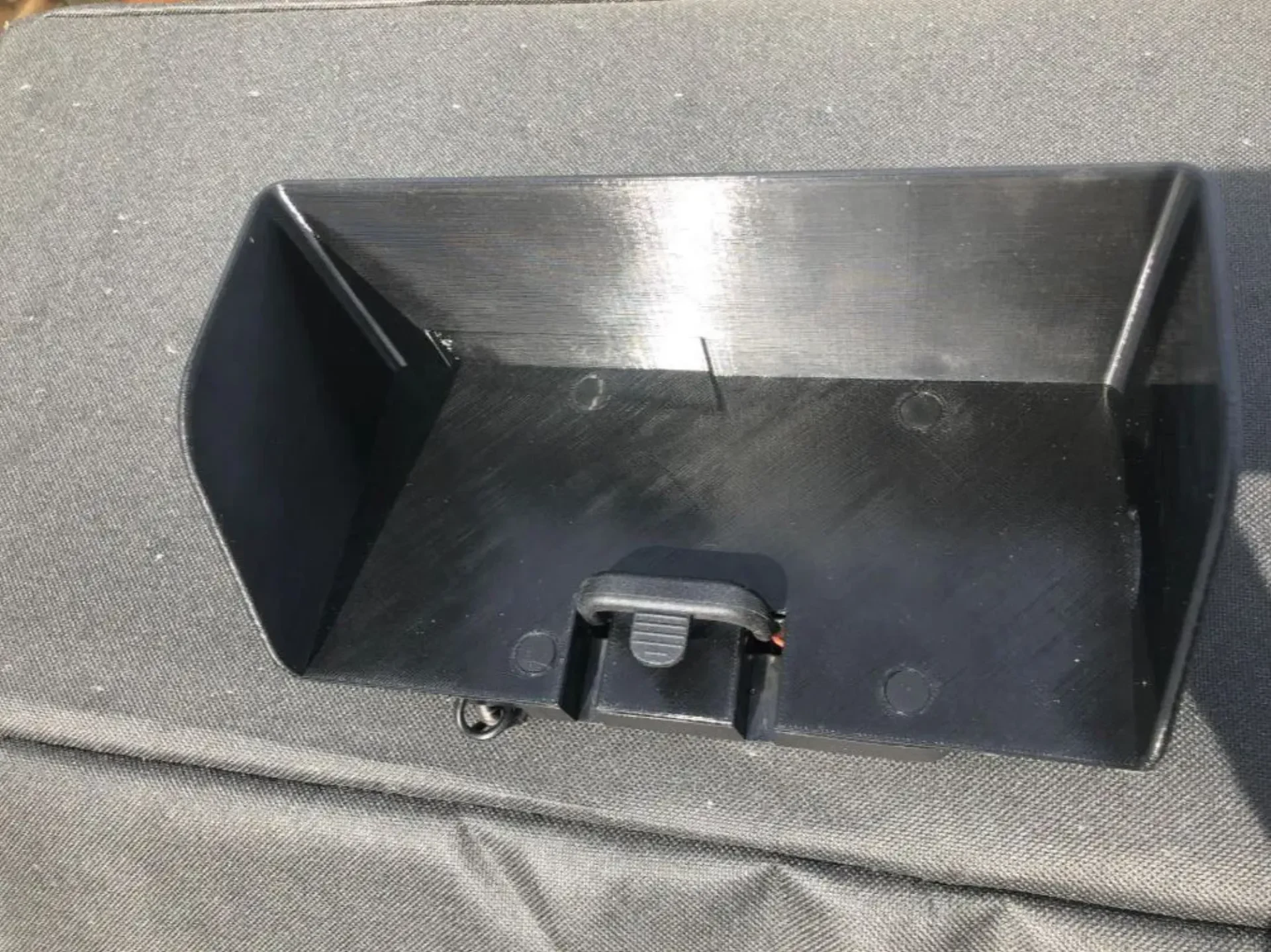

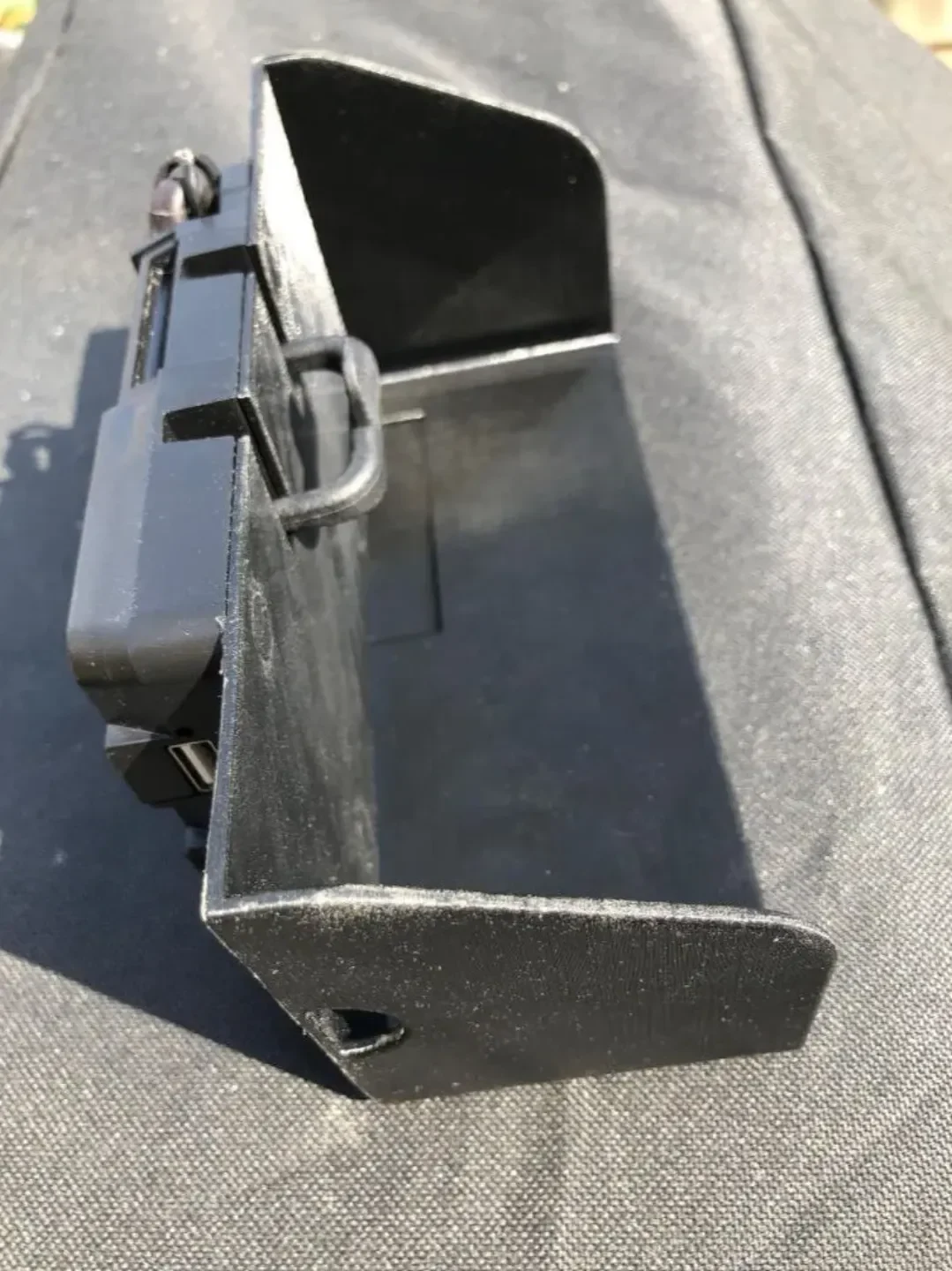

Этот солнцезащитный козырек шириной 175 мм также подходит для мобильных телефонов большего размера в более толстых чехлах, например. Huawei Nexus 6P размерами 77,8 х 159,3 х 7,3 мм.

Примечание. Солнцезащитные козырьки не подходят к версии адаптерной пластины с зарядкой через USB, так как у нее не прикручена отдельная удерживающая пластина. Для этой версии я разработал два сдвижных солнцезащитных козырька.

— Я был бы очень рад, если бы вам было так же весело, как и мне. -

Если вам нравится :-) Большое спасибо!

— Немецкое описание -

Для BMW Motorräder gibt es inoffizielle (Chinesische?) Smartphone-Halterungen mit Qi Wireless-Ladespule und zwei USB-Ladeanschlüssen, die auf den original BMW Navigationsgerätehalter passen und sich über die Rückseitige Kontaktleiterplatte mit dem 12V Stromnetz verbinden. В случае использования USB-варианта без подключения к кабелю, это может быть связано с остановкой на плате. Ich habe eine Sonnenblende konstruiert, die diese Halteplatte komplett ersetzt.

Die Halteplatte ist mit vier Schrauben in den Ecken verschraubt. Um die Schrauben zu lösen, müssen zuvor die Klebegummis vorsichtig abgenommen werden. Sowohl die Schrauben als auch die Klebegummis werden für die Montage der Sonnenblende wiederverwendet.

Der Druck im Stück — это лучший вариант, который может быть полезен при выборе вспомогательного материала и Nachbearbeitung — это очень важно. Если вы хотите, чтобы у меня был расширенный вариант, лучше всего его использовать на общей монтажной плате и на высоком уровне. Beide Teile können nach dem Druck zusammengeklebt werden. Если вы хотите, чтобы вы выбрали вариант, который вам нужен, вы можете сделать это. Последнее, что я знаю, — это функциональный режим «Klebevariante».

В этих 175-миллиметровых коротких головках Sonnenblende passen auch größere Handys в dickeren Hüllen, z. Б. Huawei Nexus 6P с массой 77,8 x 159,3 x 7,3 мм.

При��ечание: если смесь не используется с USB-адаптерной платой, это может привести к тому, что вам потребуется остановить подключение к адаптеру. Для этой версии необходимо сконструировать ее.
