Крепление брызговика для вилки Suntour 34......

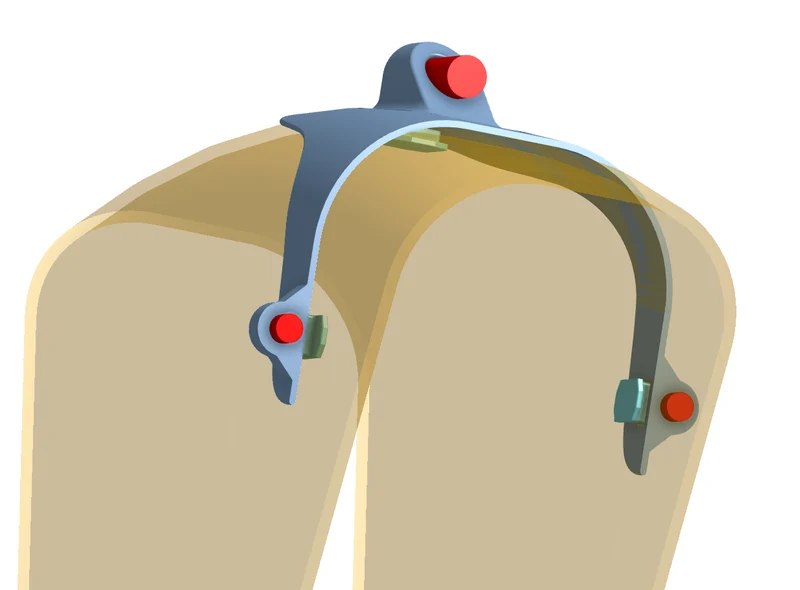

Адаптер для установки велосипедного брызговика на вилку Suntour 34, чтобы избежать необходимости использовать стяжки.

Имейте в виду, что для его установки вам нужно просверлить три отверстия в брызговике, поскольку для его установки используются три зажима, проходящие через крепление.

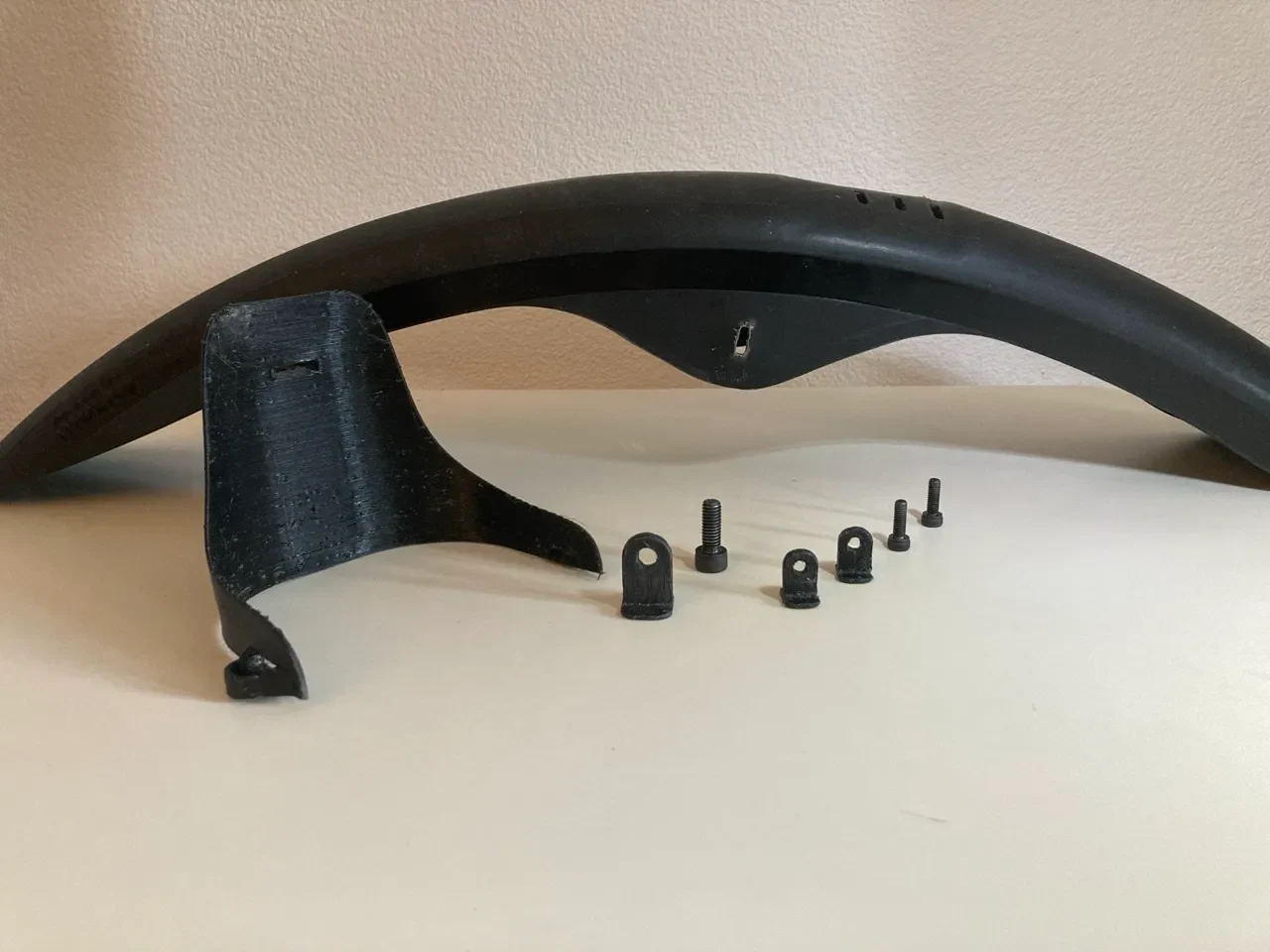

Для его крепления необходимы три болта:

1x М6 16 мм

2x М4 12 мм

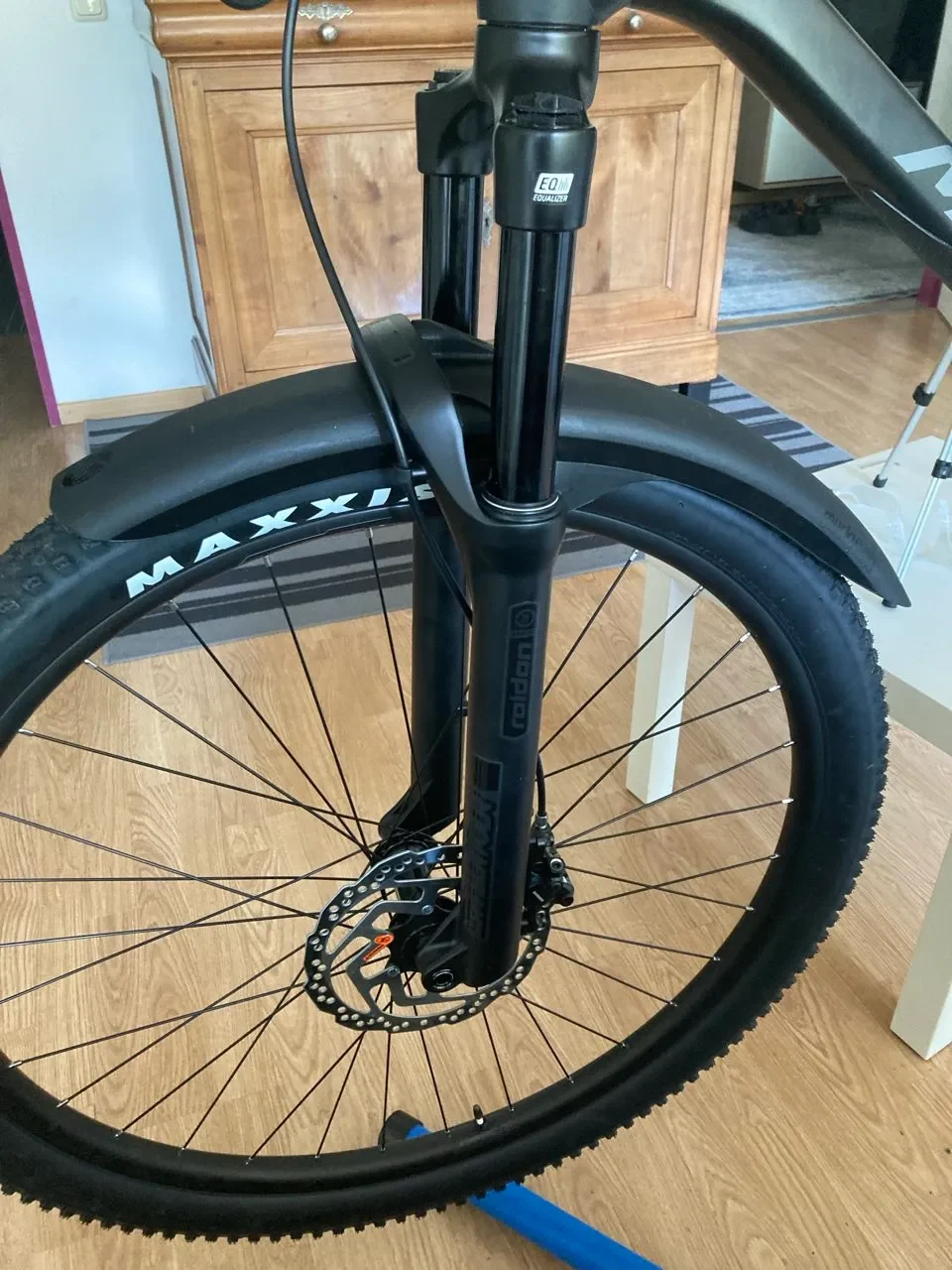

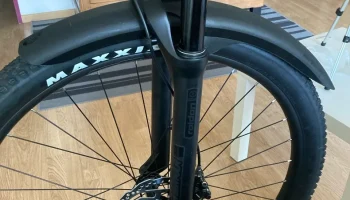

Я использовал брызговик MUCKY NUTZ (длинная версия), который просверлил для установки и отрезал его ножки на конце.

Я напечатал основное крепление нейлоном, а боковые зажимы — PCTG. Все печаталось без поддержки в 0.4 с 4 по 6 стенками.

Я распечатал шаблоны в версии 0.1, чтобы помочь найти расположение отверстий для этого конкретного брызговика:

Если вы используете это, не торопитесь, чтобы точно выбрать расположение отверстий, поскольку это меняет положение брызговика. Если вы используете другой брызговик, распечатайте все (кроме шаблонов) и установите только крепление с верхним болтом, чтобы понять, где просверлить брызговик.

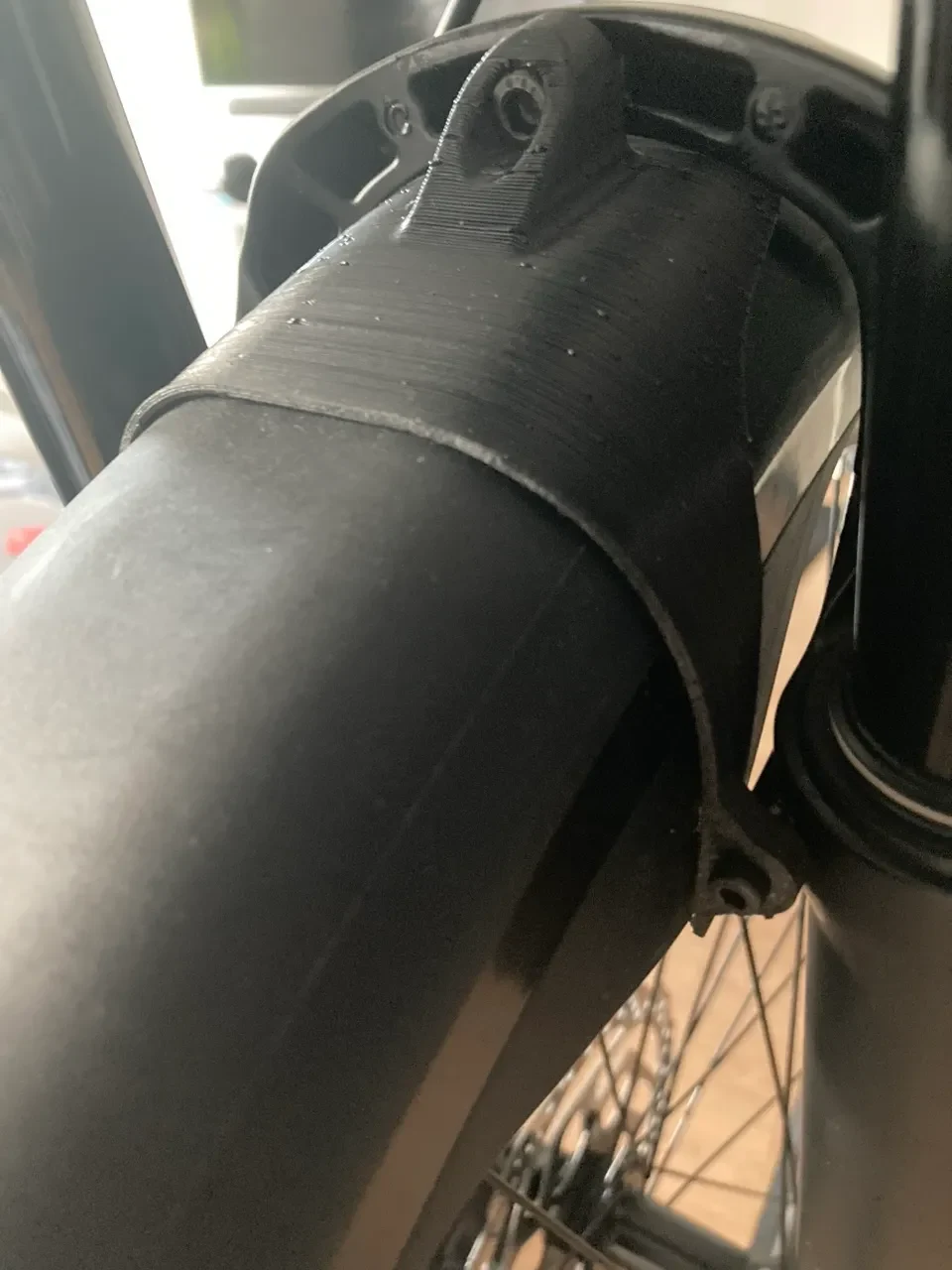

Зажимы необходимо слегка отшлифовать, прежде чем проталкивать их через брызговик в крепление.
