Магнитное крепление для велосипедного спидометра......

Проблема

Магнит электрического велосипеда моего тестя вращался на спице, к которой он был прикреплен стандартным одновинтовым механизмом (см. Рисунок ниже), что приводило к неисправности регулятора скорости двигателя (для всех, кому интересно: код ошибки Bosch 503).

Решение

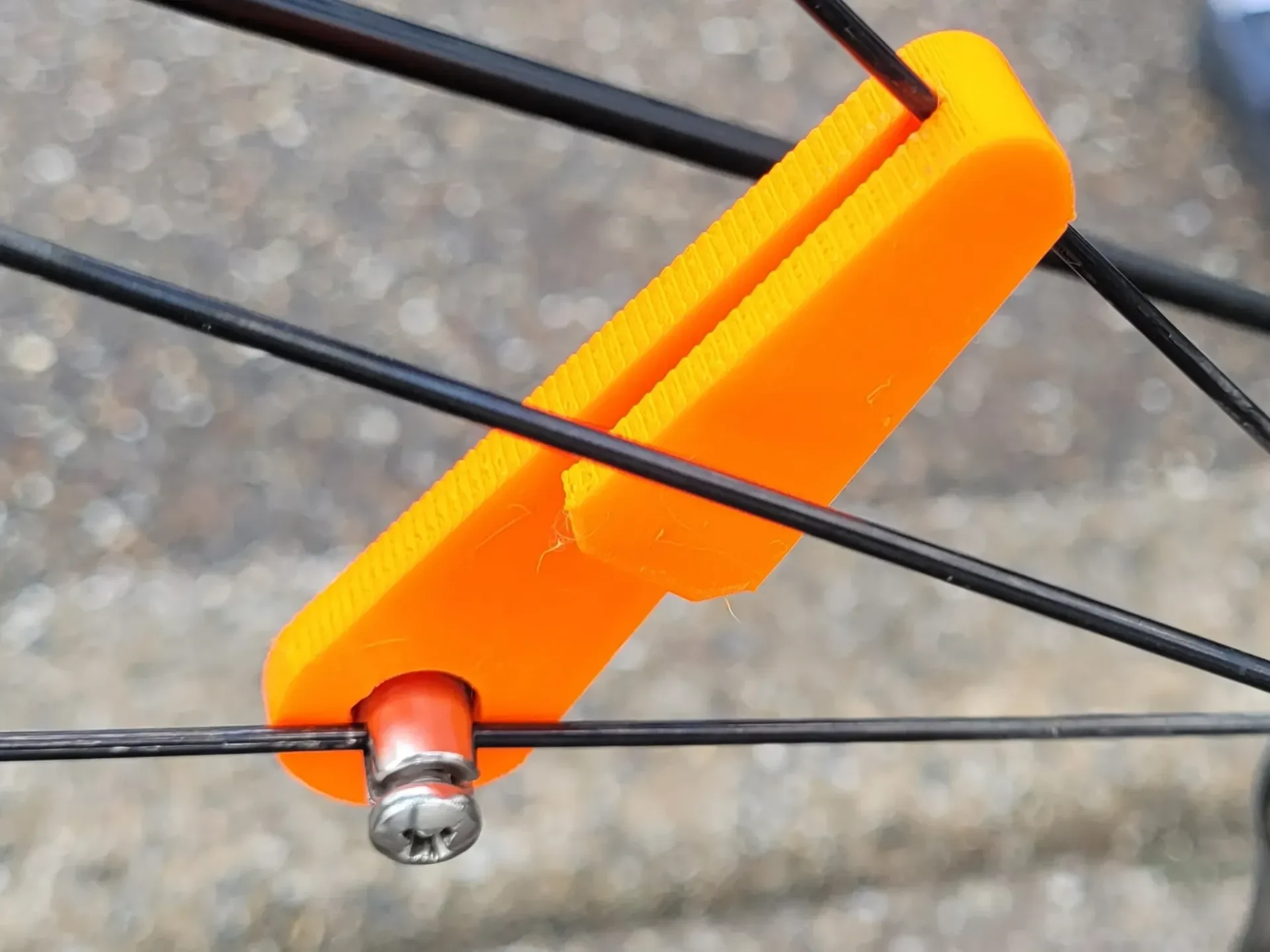

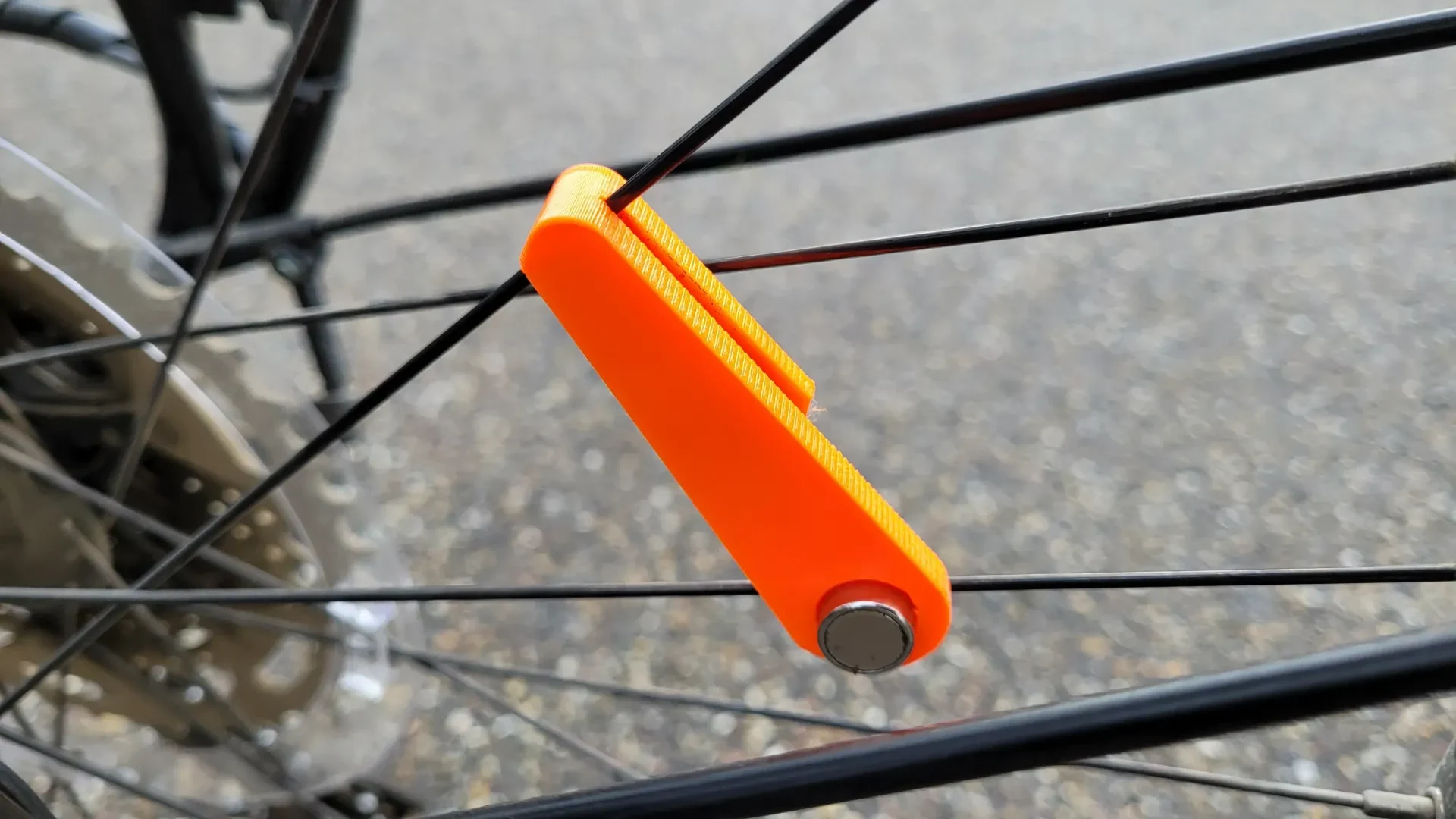

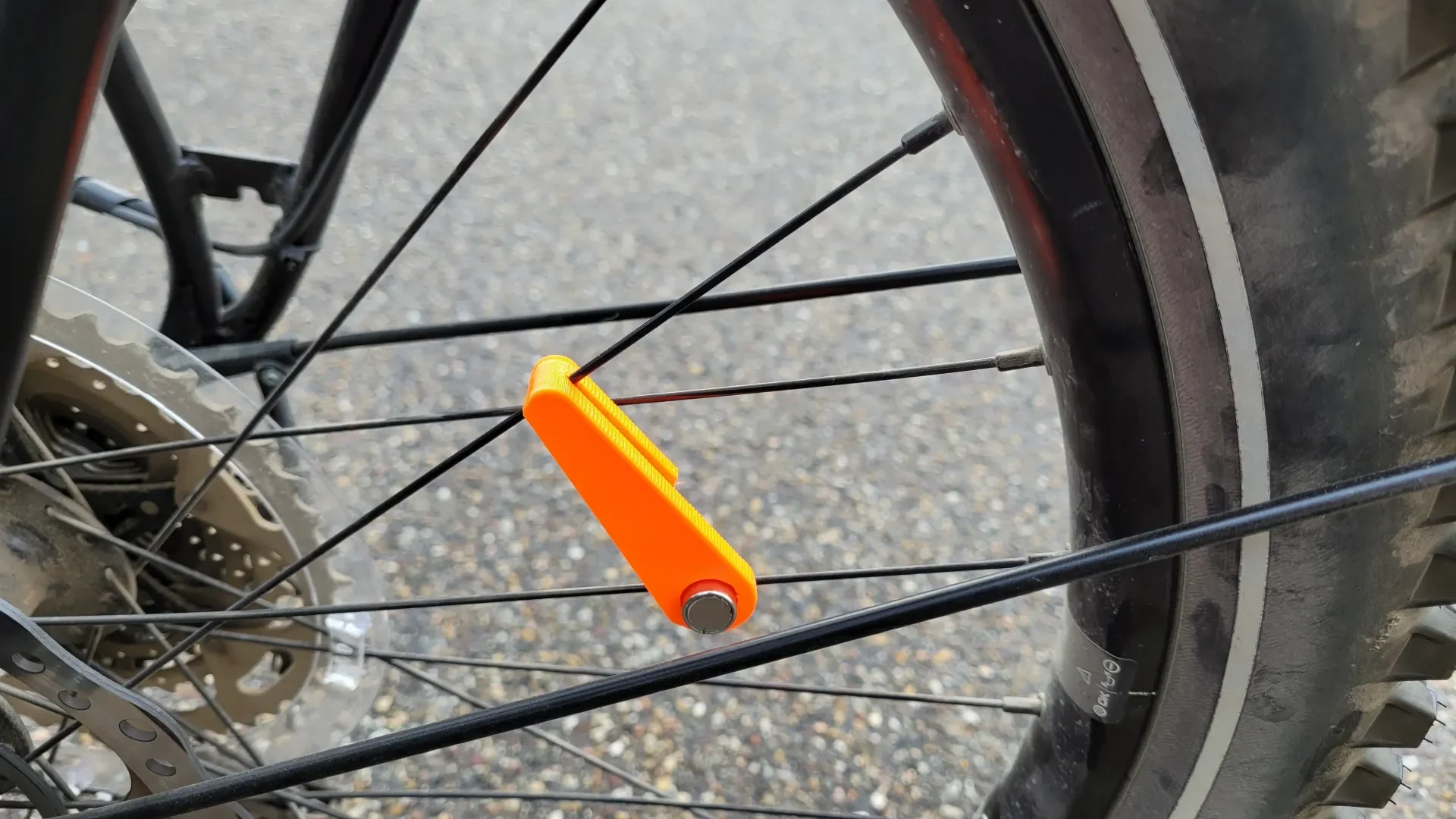

Для предотвращения вращения магнита и механизма его фиксации я сконструировал приспособление, с помощью которого магнит фиксируется на двух спицах вместо одной, предотвращая вращение. Крепление рассчитано на магнит диаметром 10 мм.

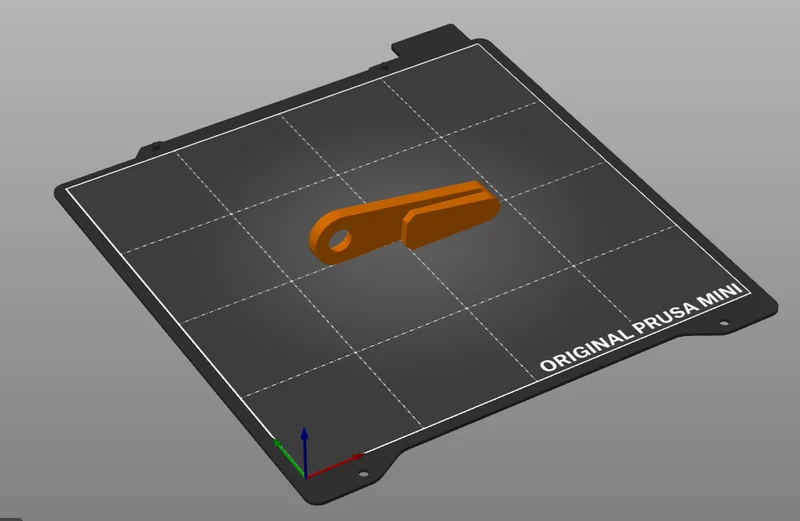

Я напечатал светильник оранжевым цветом Prusa PETG с высотой слоя 0,2 мм, 100% заполнением без опор. Нижний радиус немного исказился, но все равно работал нормально.

Отказ от ответственности

Эта конструкция не тестировалась в течение длительного периода времени. Погода и влияние езды на велосипеде могут повлиять на механические свойства светильника. Используйте на свой страх и риск!
