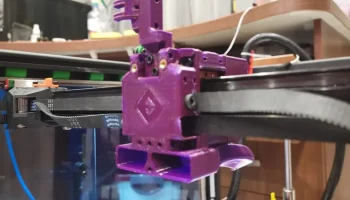

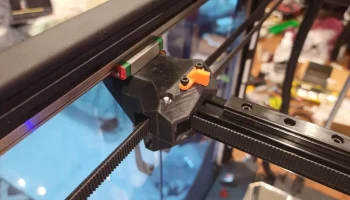

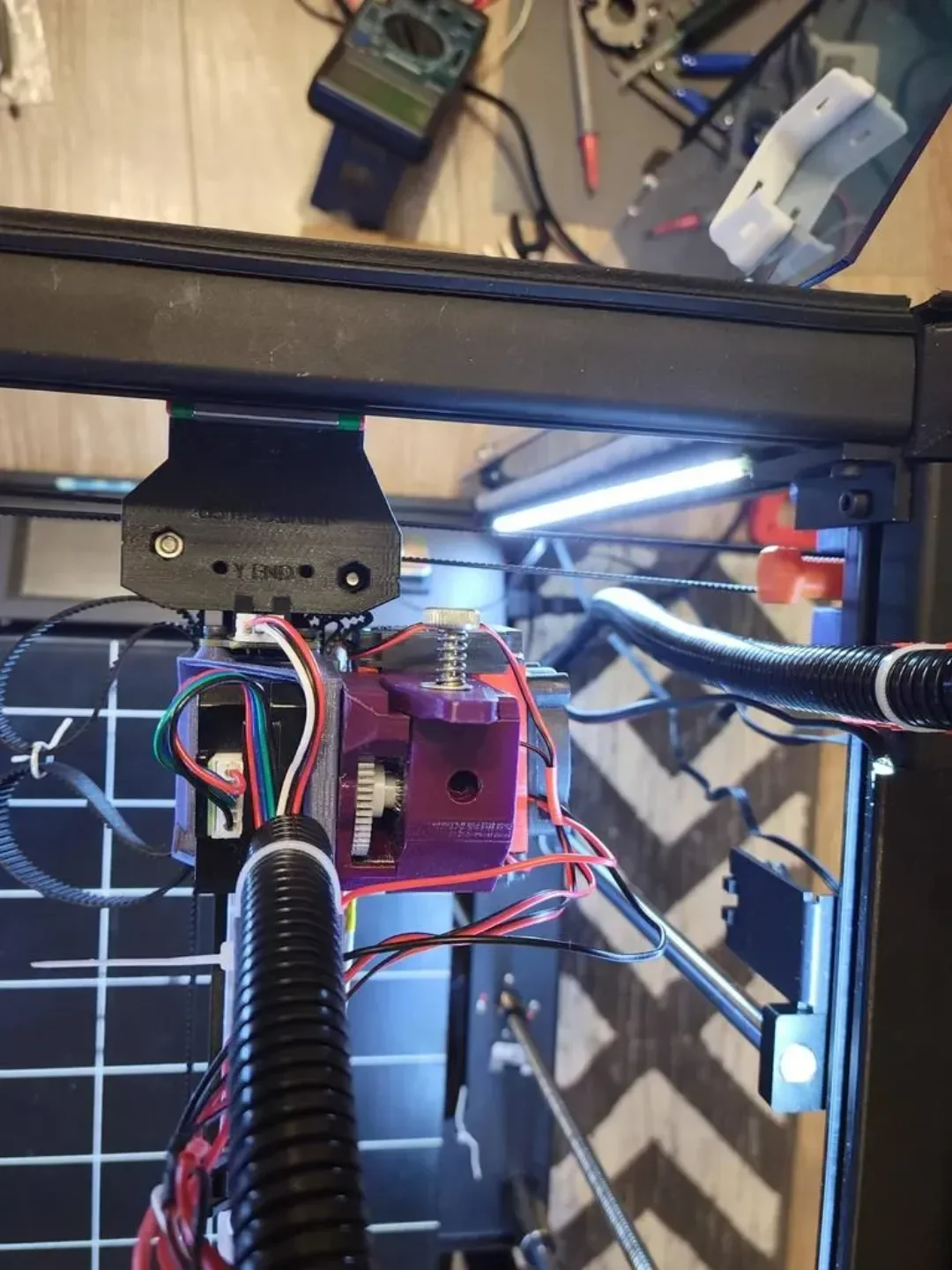

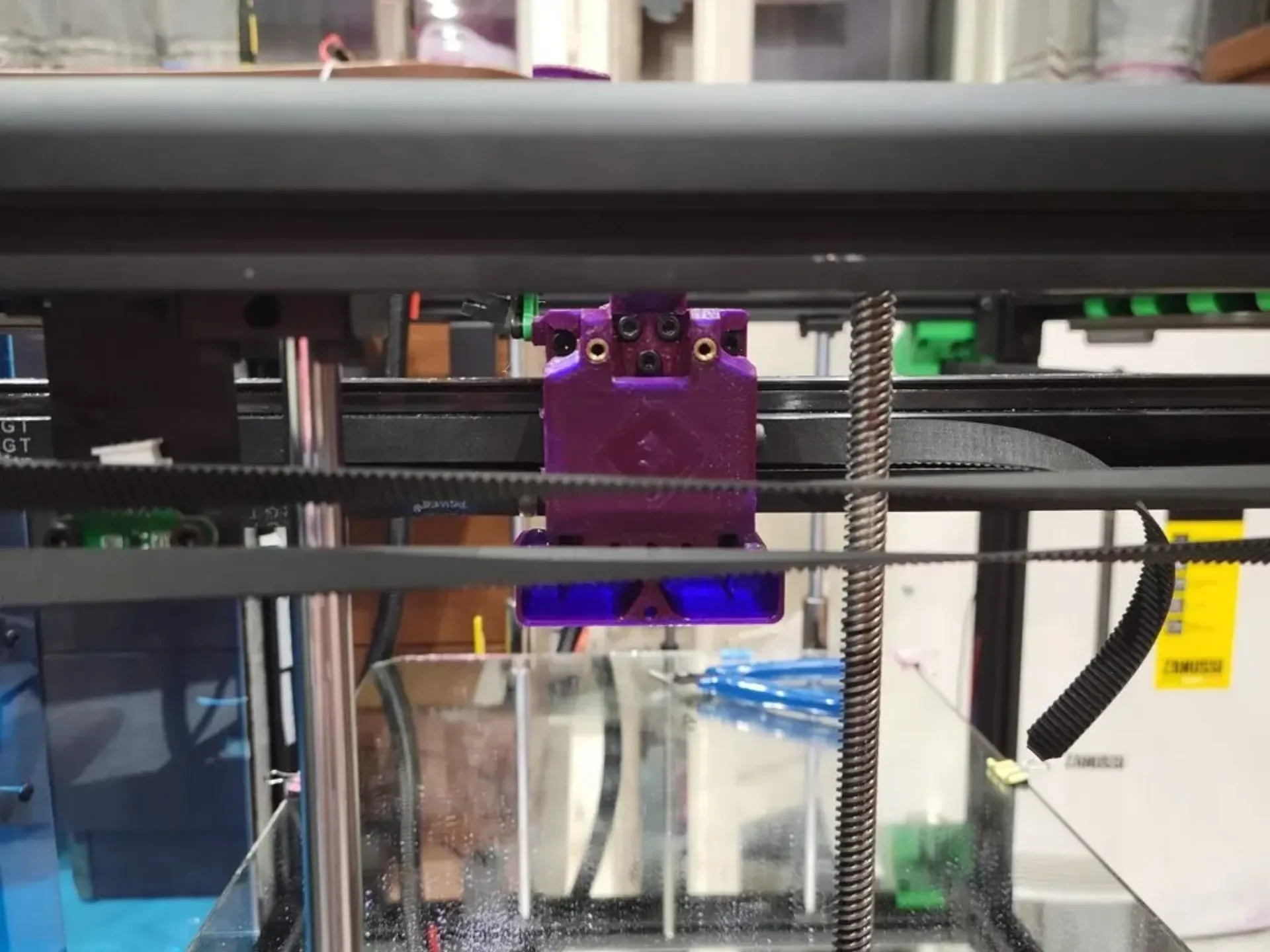

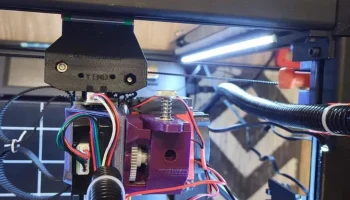

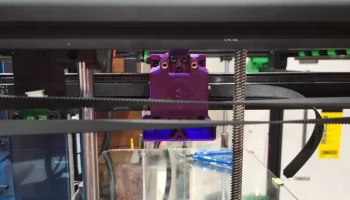

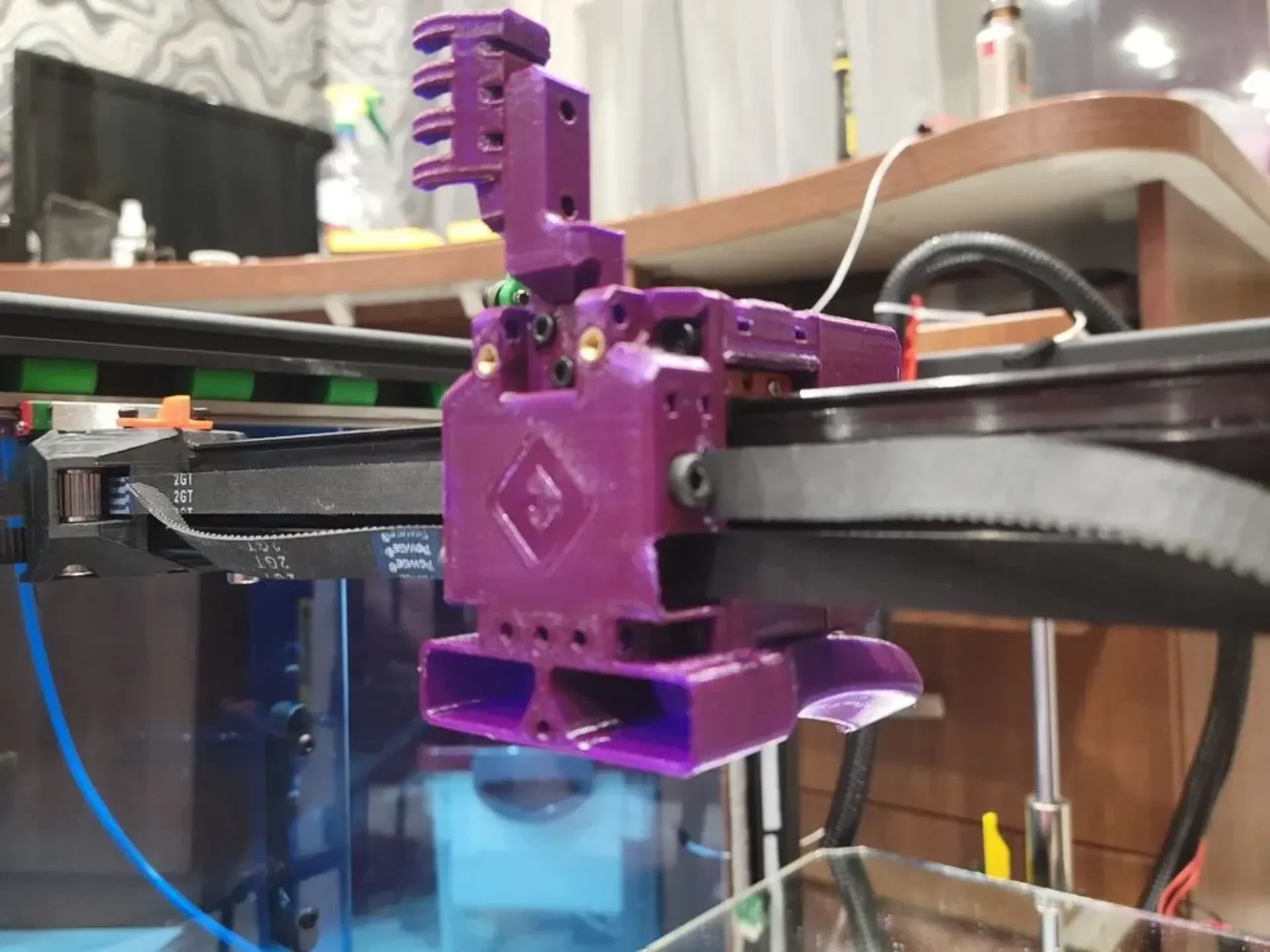

Портал типа RatRig/VZBot

Мото-вело

Источник:

www.printables.com

Сделайте Flyingbear Reborn совместимым с проектом RatRig/VZBot и Eva 3D.

Х: 348

Д: 322

З: 340

спецификация
Т-образная гайка M3x16 и M3: 8+ (лучше 14+) Для переходников на рейку
X — MGN12H 400мм...450мм
Y — MGN12C 350 мм...365 мм (или любой другой, совместимый с проектом eva 3d), для 400 мм необходимо модифицировать портальные держатели
M3x8 — 8+ для портальных держателей к каретке MGN12H
М3х6 — их много
M4x6..8 — их много
M4x12..16 — 2 для натяжителя ремня двигателя
Болты M4 D5 20 мм+: 7+ для шкива
Болты M4 D5 30 мм+: 1+ один уголок (или специальный адаптер, необходимый для использования более короткого болта)
350 г+ PLA/PETG/ABS :)
Перевозка с: https://main.eva-3d.page/
2020 алюминиевый профиль или карбон 400мм..430мм
M4 35-40 мм + гайка M4: 2 для натяжителя ремня Eva
Открытый ремень GT2 10 мм 5 м
Полезные ссылки:
Адаптер Eva 3.0 e3d v6 https://www.printables.com/model/201093-eva-30-e3dv6-revo-revo-micro-hotends-mount/files
Держатель CHC Pro ADXL345 https://www.thingiverse.com/thing:5500131
Штифт для зонда Vulcano https://www.thingiverse.com/thing:5503471
V6 Vulcano — для быстрого крепления https://www.printables.com/model/287201-eva-3-v6-vulcano-to-rapido-conductor-adapter
Журнал изменений

В11:

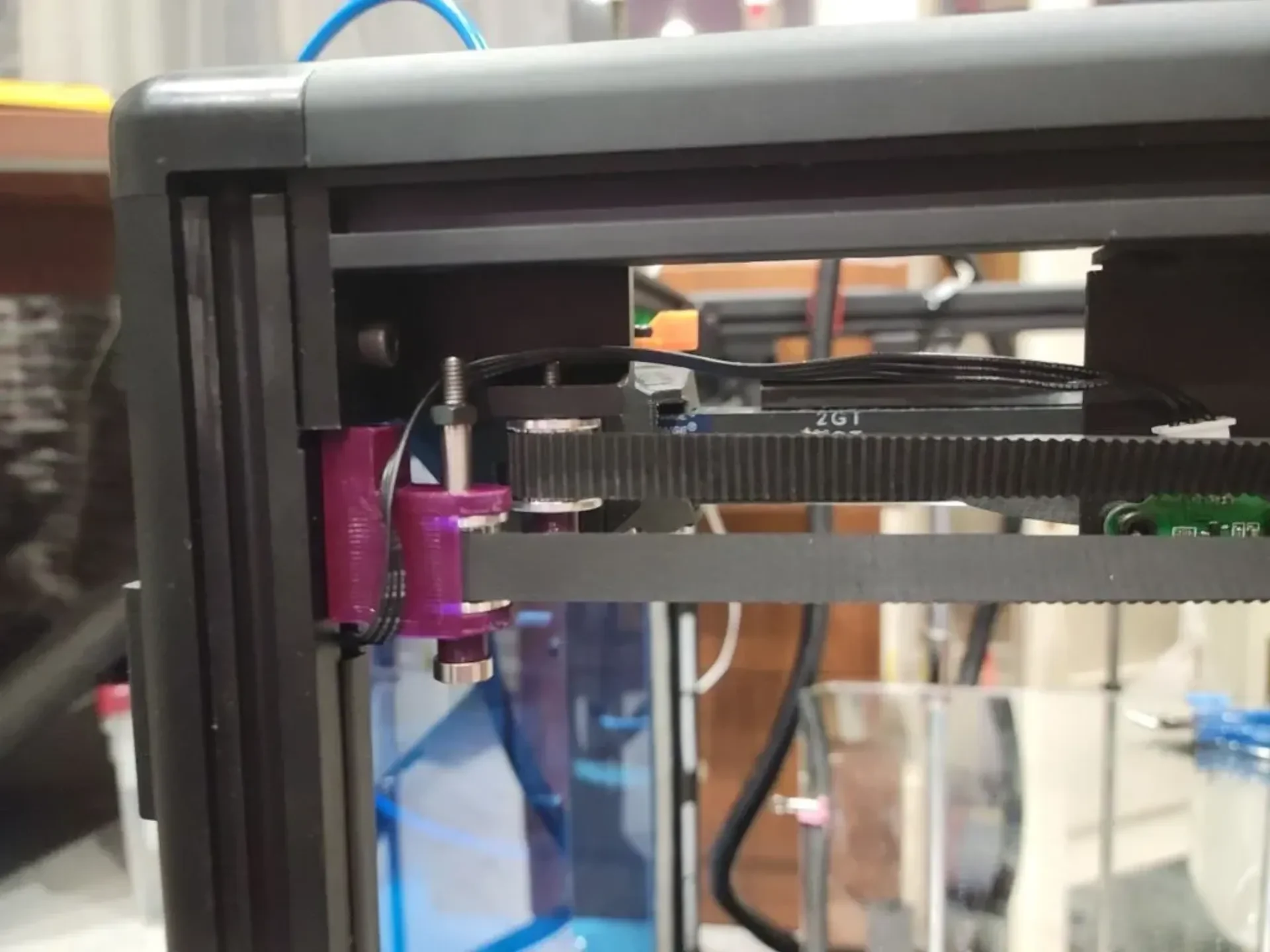

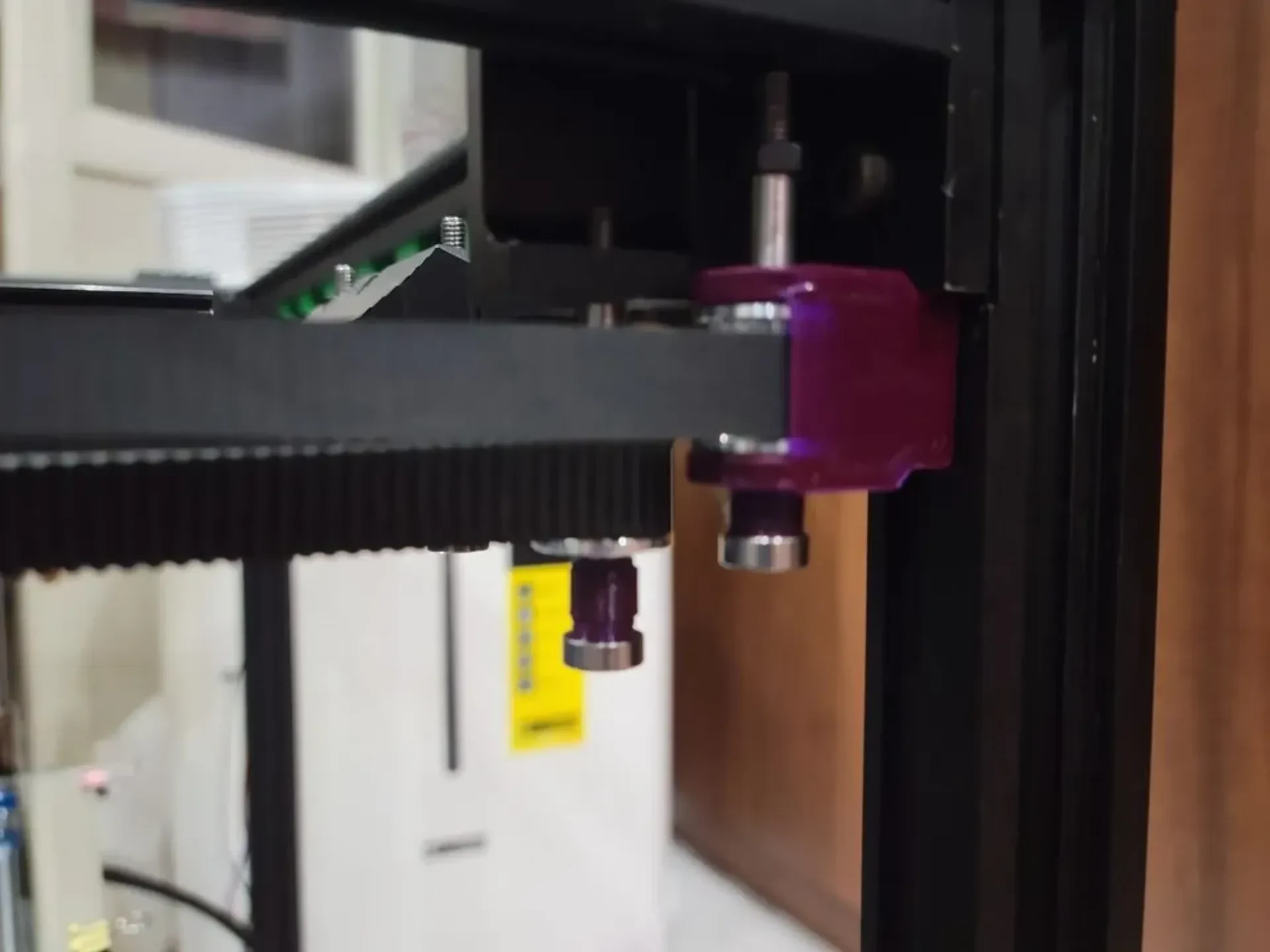

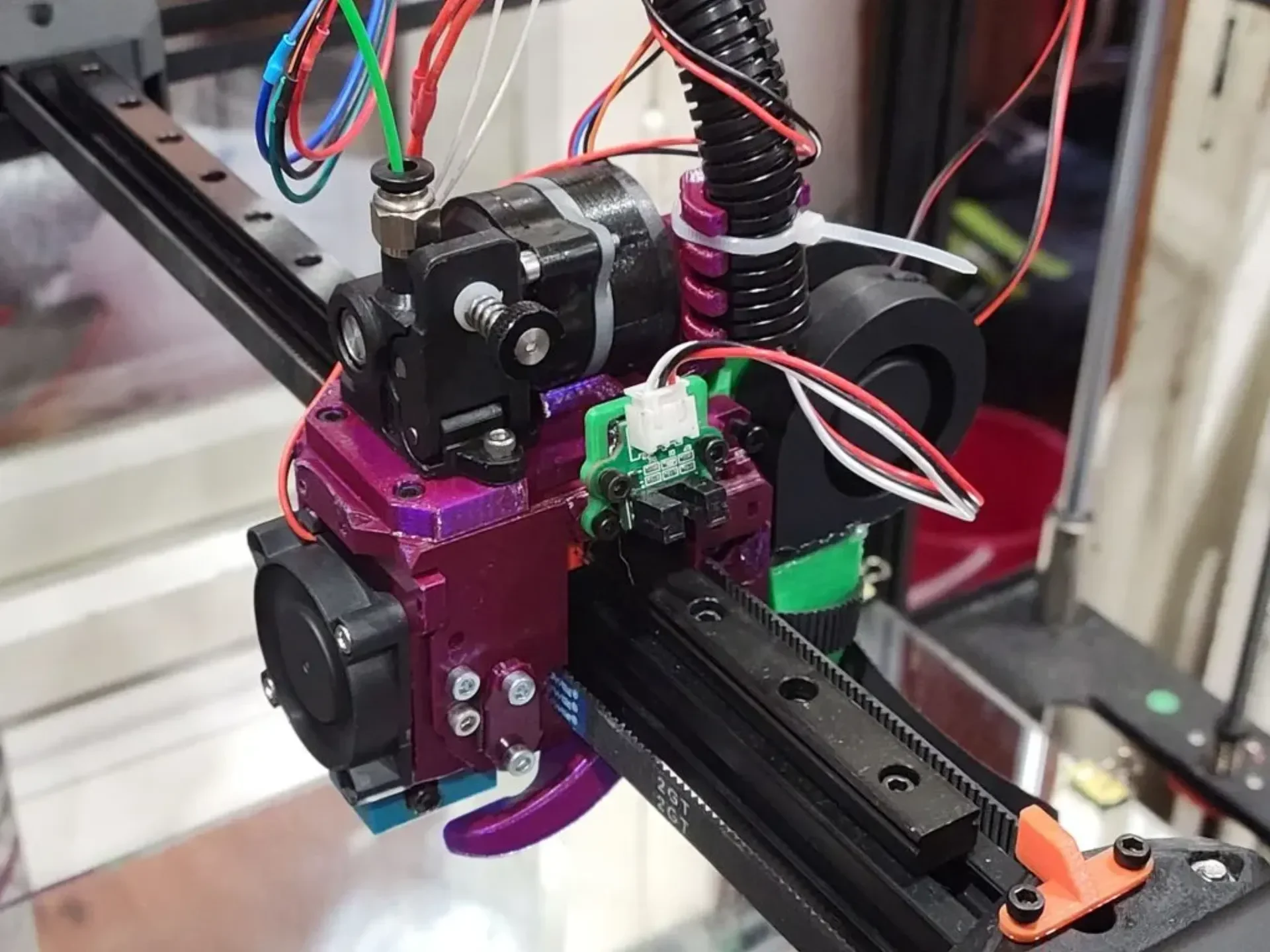

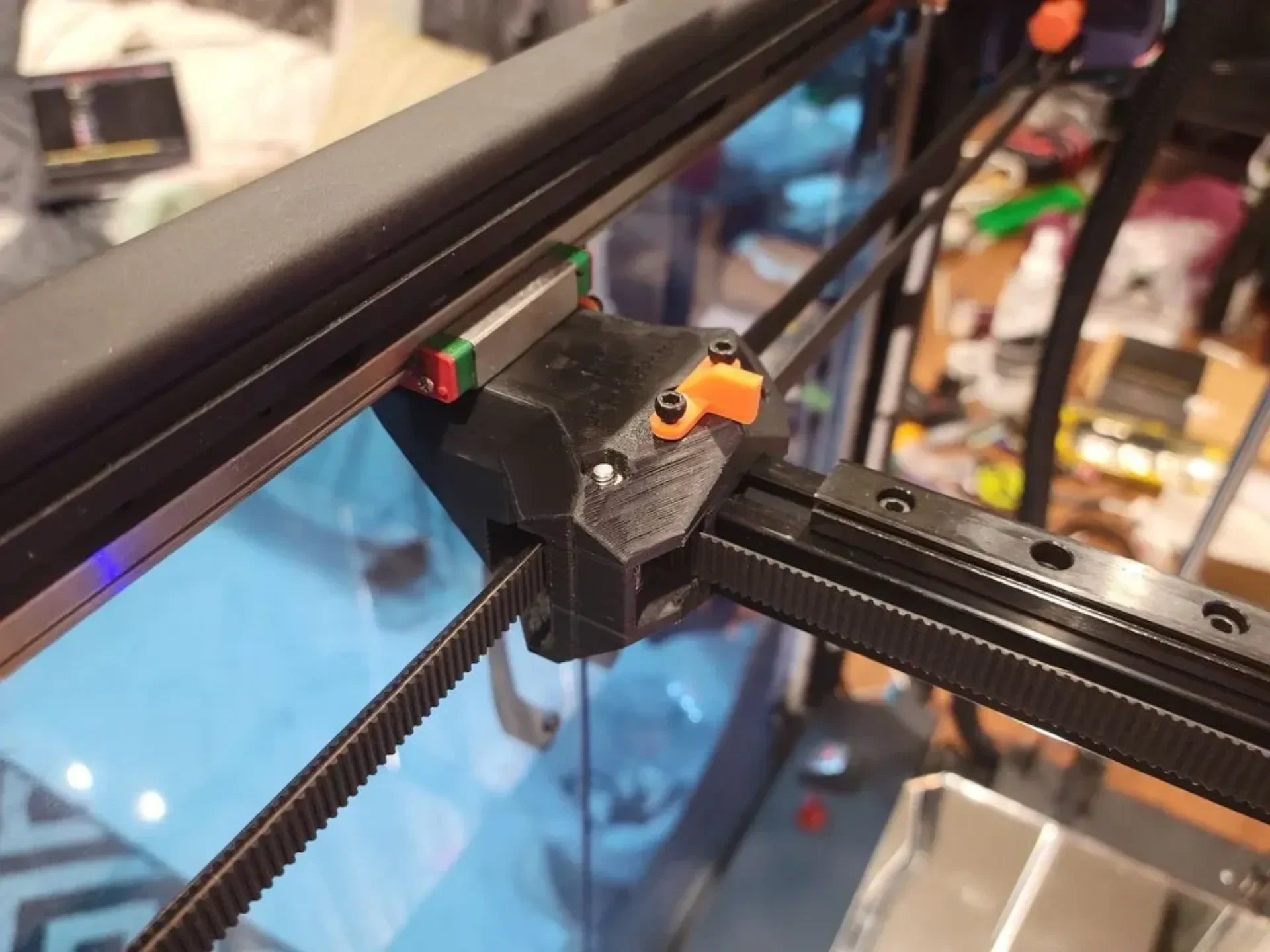

Новые держатели двигателей, натяжитель ремня имеется на каретке eva, что позволяет изменять горизонтальное положение двигателей, чтобы ремни располагались на одной линии с порталом.
Уменьшить ширину портальных держателей на 0,5 (косметически)
Портальные держатели _R1 для адаптеров направляющих первой версии https://www.thingiverse.com/thing:5145741
Добавлен флаг X для R1.
Добавлено крепление для экструдера seilfin.

В10:

Обновлен промежуточный шкив Y Min — неправильная высота.

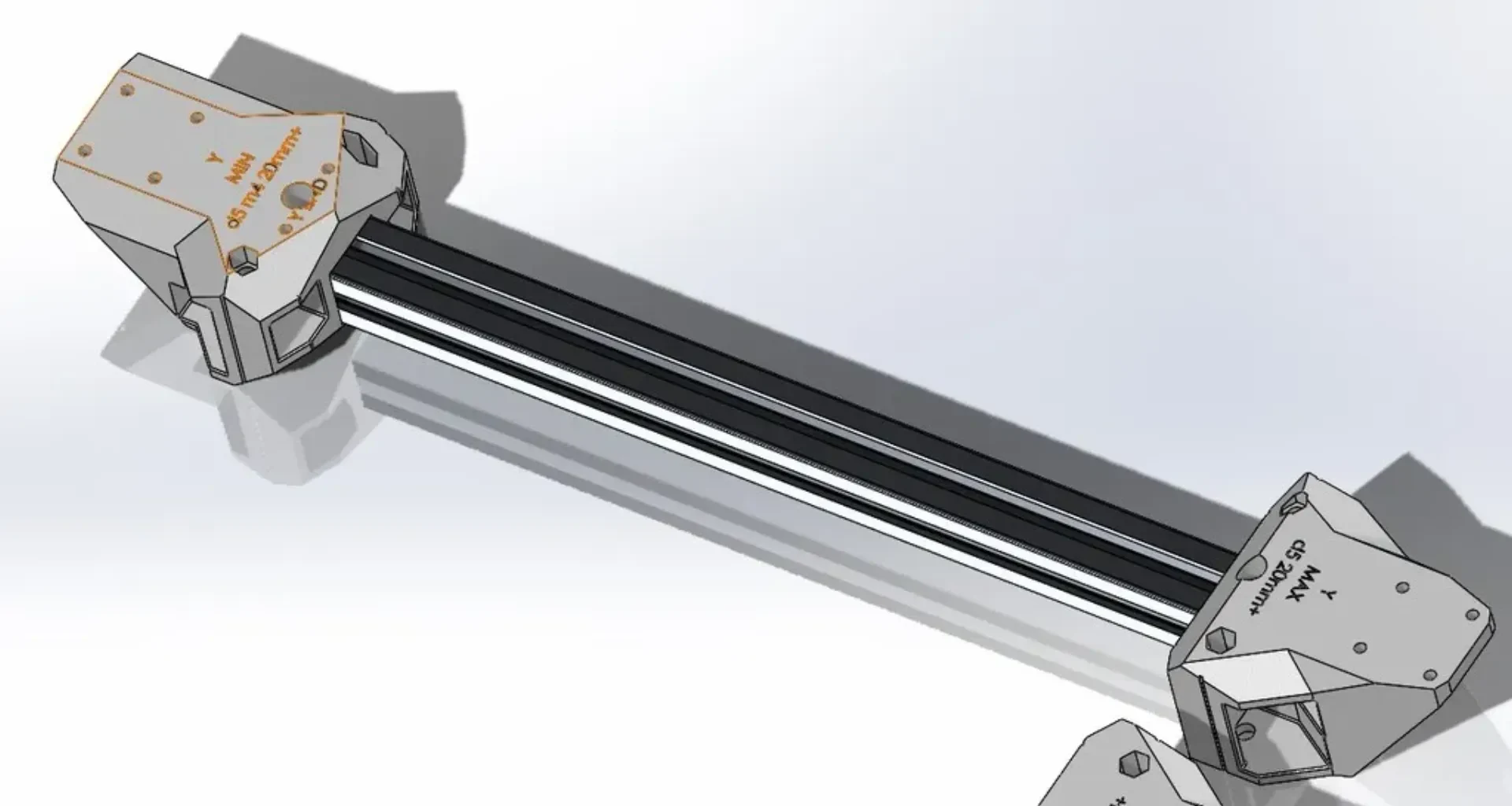

Обновлены владельцы порталов — максимальный размер профиля 428 -> 430.
Добавлены смещенные модели направляющих Y Max длиной 27 мм для точного позиционирования.
Добавлен концевой стопор Vulcano Z.

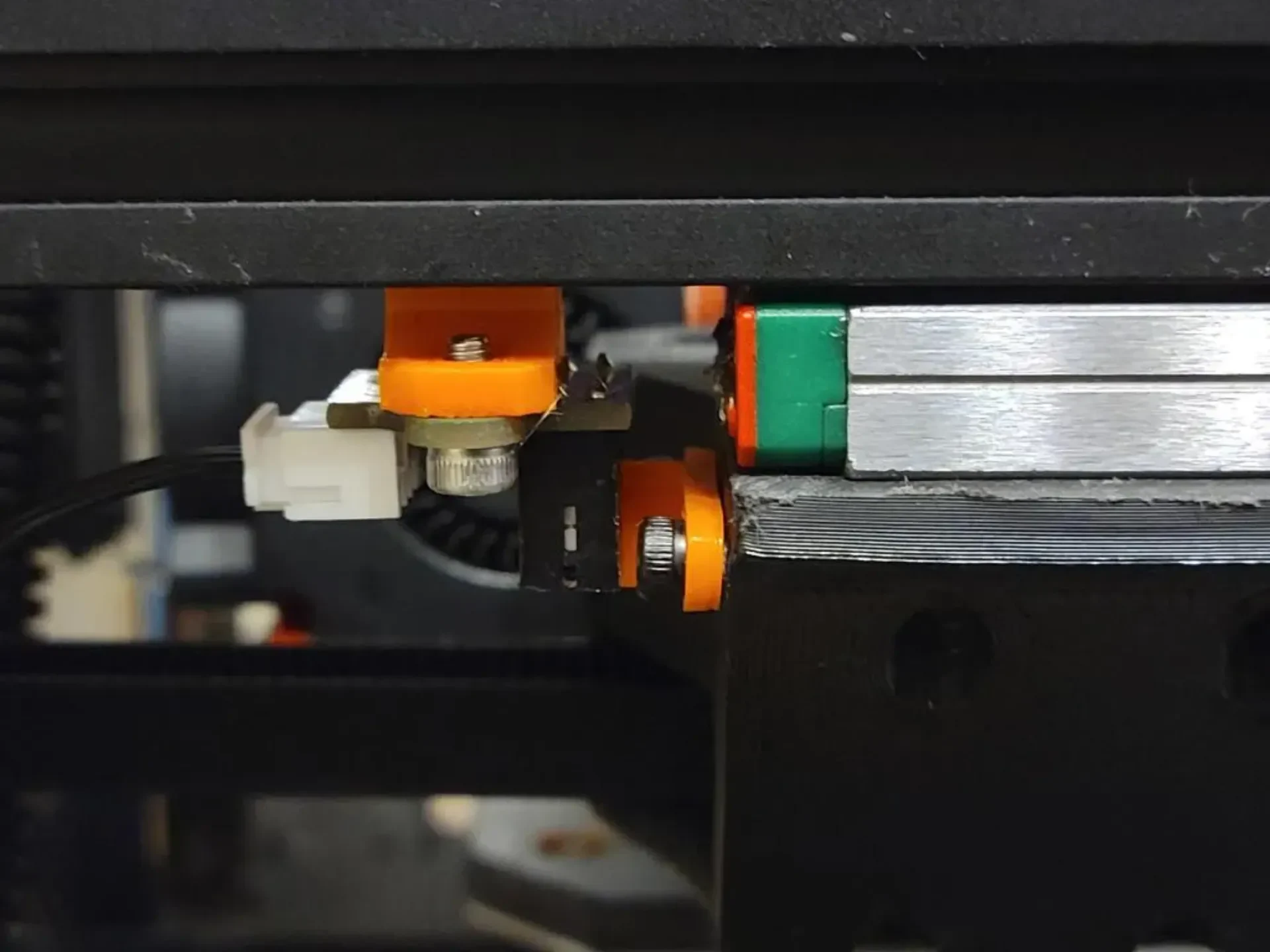

Обновлены концевые точки Y.
Добавлен длинный держатель кабеля.

В9:

Собран с помощью Евы 3.0.
Добавлен специальный eva back CoreXY для болтов M4.
Обновлен шкив холостого хода — никаких фу��кциональных изменений.
Добавлен адаптер концевого упора eva Y.
Добавлен Z-концевой упор длиной 55 мм для коротких хот-эндов (вулкан +9 мм).

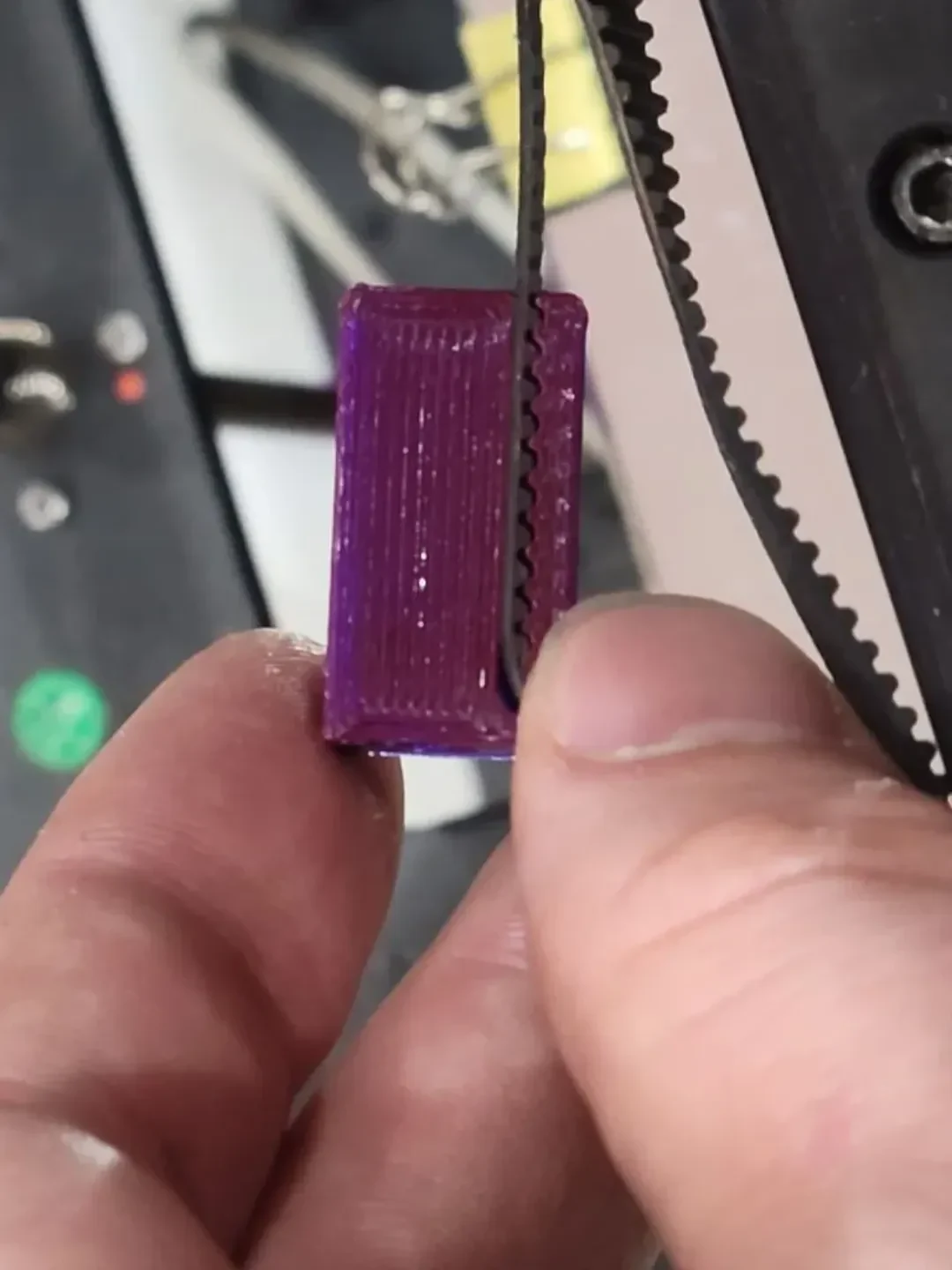

Добавлена распечатываемая прокладка для: https://www.printables.com/model/201093-eva-30-e3dv6-revo-revo-micro-hotends-mount/files (для использования с прямыми хотендами без просверленного отверстия).

В8:

Двигатель сдвинут наружу на 1,5 мм (суммарно 4,5 мм) — в основном ремень зафиксирован на одной линии
Слегка уменьшенные держатели двигателей
Перенесен путь для 4-жильного кабеля двигателя на внутреннюю сторону.

В7:

Двигатель сместился наружу на 1,5 мм (в сумме 3 мм) — попробуйте зафиксировать несоосность ремня.
Слегка уменьшенные держатели двигателей
Увеличьте допуски на размер болтов.
Добавлен путь для 4-проводного кабеля двигателя.
Добавить примечание о переключении ленивого шкива

В6:

Отбросьте старые версии
Уменьшите портал, чтобы не царапать стены.
Мотор сместился наружу на 1,5 мм — попробуйте зафиксировать несоосность ремня.

В5:

Плотно прилегает к профилю 420 мм.
Добавить третий держатель болта для профиля

В4:

Допускают установку профиля 20х20 из алюминия или карбона.
Добавьте держатель двигателя для гайки + болта M4.

В3:

Просто работает
Настройки печати

Плоты:

Нет

Поддерживает:

Нет
