Goniometer

https://www.amazon.com/BikeFit-7010102-Bike-Fit-Goniometer/dp/B004WNAI6M/ref=cm_cd_al_qh_dp_t 60 долларов за кусок пластика, за которым не стоит никакой подлинной изобретательности.

Обратите внимание, общая длина составляет 47 см; он не подходит для большинства стандартных печатных кроватей.

Настройки печати

Бренд принтера:

ЛулзБот

Принтер:

Мини

Примечания:

Установите как можно меньшую высоту слоя, чтобы отобразить градации как можно лучше и с самым высоким разрешением.

Масштабируйте его, пока он не поместится на кровати.

Как я это разработал

Эталонное изображение

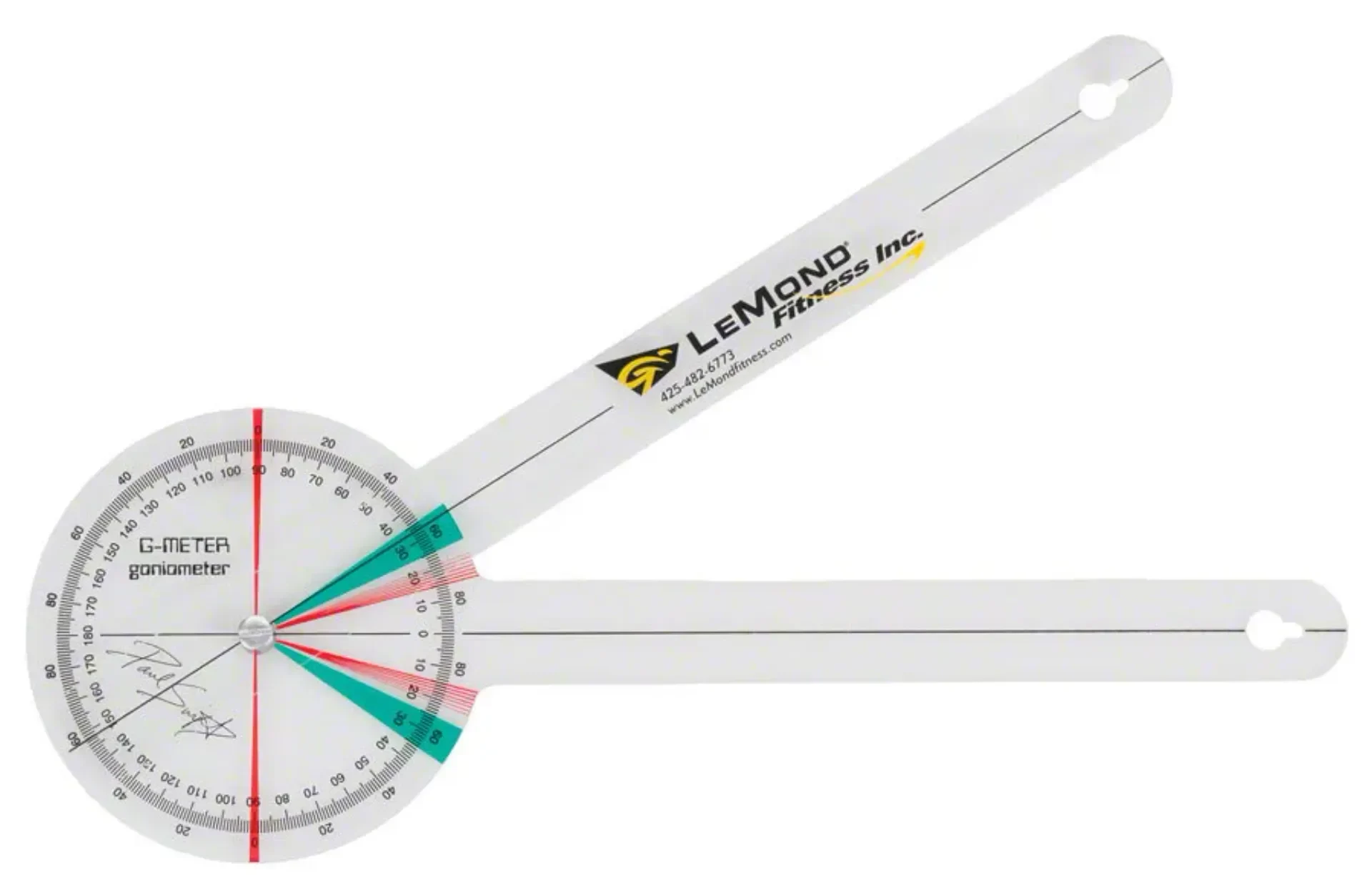

Гониометр BikeFit; использовал это для масштабирования длины

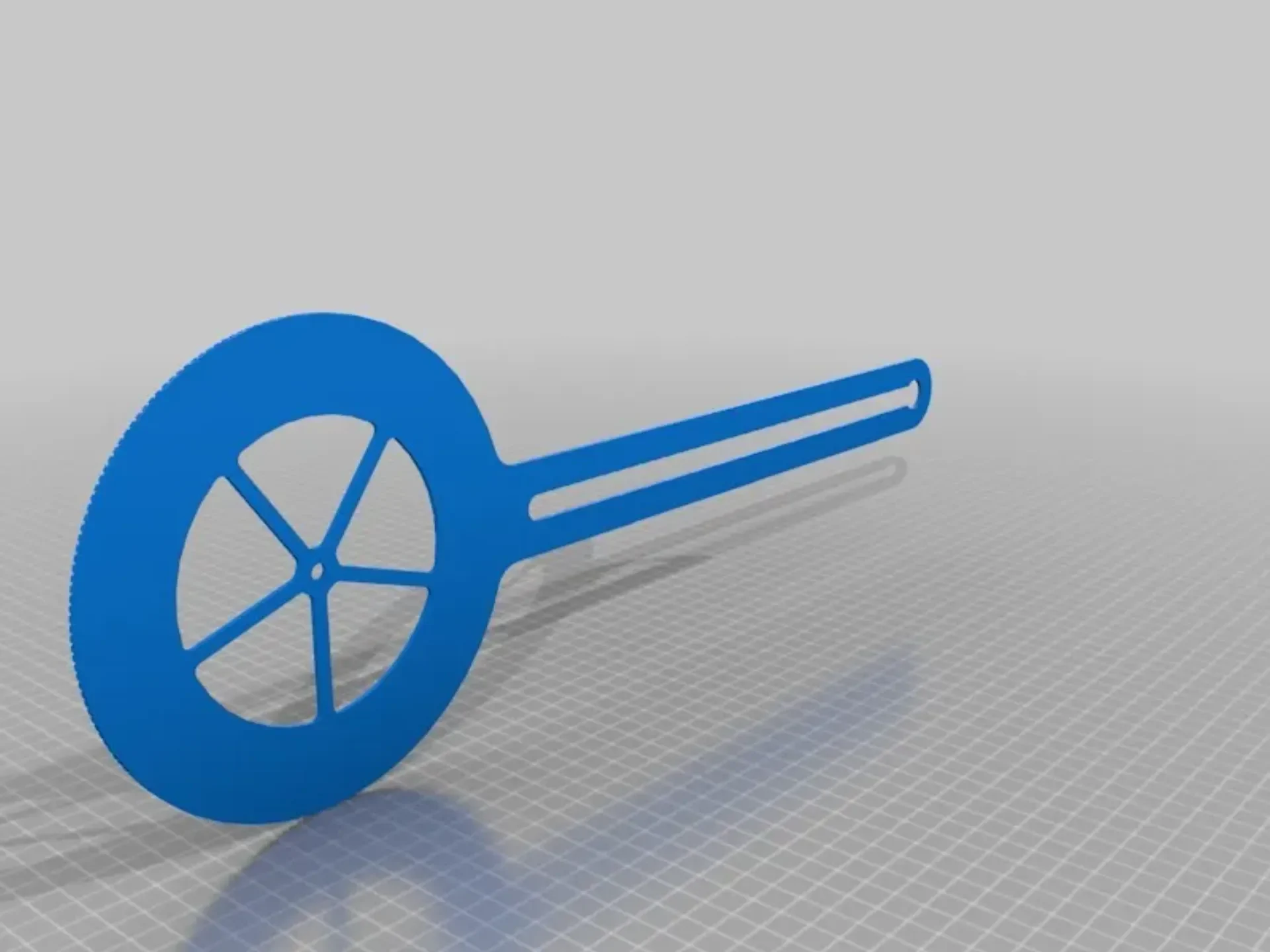

См. справочные изображения выше. Я сделал вырезы, чтобы уменьшить материал и помочь пользователю точно определить коленный сустав.

Произвольные размеры вырезов и направляющих.

Сборка и материалы
болт 4 мм
Контргайка/гайка 4 мм
Шайба 4 мм при необходимости

Центральное отверстие рассчитано на болт диаметром 4 мм.

Напечатайте одно и то же дважды; Предусмотрен нулевой отступ, который должен быть виден под большинством углов. Совместите это с периферией того, что впереди.

Добавляйте цифры в фломастере сами. Заштрихованные области по гониометру Лемонда составляют от 35 до 25 градусов.

Обратите внимание: если вы масштабируете отпечаток, что вы, вероятно, и сделаете, отверстие в середине больше не будет соответствовать болту диаметром 4 мм.

Будущее
добавить градуировку для измерения руля в стиле гониометра BikeFit
перемещайте градации, как рекомендуют пользователи
редизайн и оптимизация для небольших печатных плат (6 x 6 дюймов)
добавить цифры
прибор для измерения переднего отдела стопы
