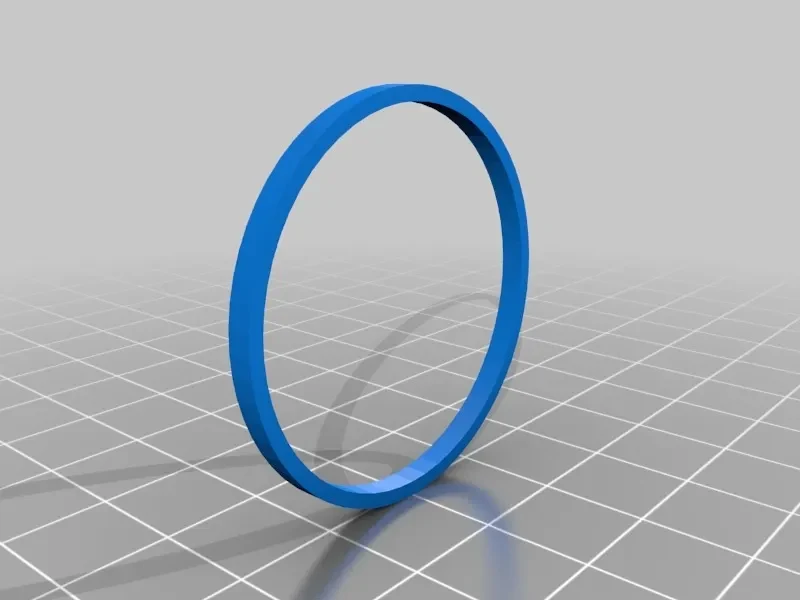

Проставка для 10-скоростной кассеты Shimano (2,35 мм)......

Проставка между зубцами для 10-скоростной кассеты Shimano. Ваш пробег может отличаться в зависимости от кассет SRAM/Campagnolo — см. раздел «Дизайн».

https://www.amazon.com/Shimano-HG-Gear-Cassette-Spacer-2-56-mm/dp/B001GSKSNY/ref=sr_1_15?s=sporting-goods&ie=UTF8&qid=1485449785&sr=1-15&keywords=cassette+spacer Они стоят слишком дорого.

Я почти уверен, что он будет достаточно сильным. Я дам вам знать, если у меня возникнут проблемы.

Настройки печати

Бренд принтера:

ЛулзБот

Принтер:

Мини

Плоты:

Нет

Поддерживает:

Нет

Примечания:

Я использовал высоту слоя по умолчанию. Напечатал вторую партию высотой слоя 0,1 мм; еще не проверял.

Из девяти, которые я напечатал, у меня получилось:

2,2x мм: 1

2,3x мм: 5

2,4x мм: 4

с высотой слоя по умолчанию.

Дважды проверьте перед установкой, потому что эти небольшие размеры 0,0x мм складываются, особенно если у вас нет заклепанных секций (полностью изготовленные по индивидуальному заказу шестерни). Проверьте шпаргалку Шелдона Брауна, чтобы увидеть, насколько они близки к скорости 8/9/10/11.

Как я это разработал

http://www.sheldonbrown.com/cribsheet-spacing.html Я использовал шпаргалку Шелдона Брауна, чтобы получить правильную толщину.

Я использовал свою 7-скоростную кассету на свободной втулке 8/9/10 с проставкой 4,5 мм для наружного и внутреннего диаметра.

Сборка

Обратите внимание, что на этой детали нет выемок, которые бы подходили к шлицам корпуса втулки. Я никогда не понимал, зачем они нужны проставкам, и это только усложняло установку.

Шлицы в зубцах уже предотвращают вращение относительно втулки, поэтому кажется излишним, что сами проставки, которые буквально обеспечивают зазор только вдоль оси втулки, тоже должны иметь шлицы.

Обновления

28 января 17: Сделал пробную печать; некоторые проставки оказались довольно тугими. Небольшая регистрация будет иметь большое значение.
