Переходник седла Bontrager Blendr на сумку Topeak......

Некоторые седла Bontrager имеют 2 резьбовых отверстия M5, что удобно для крепления самых разных вещей.

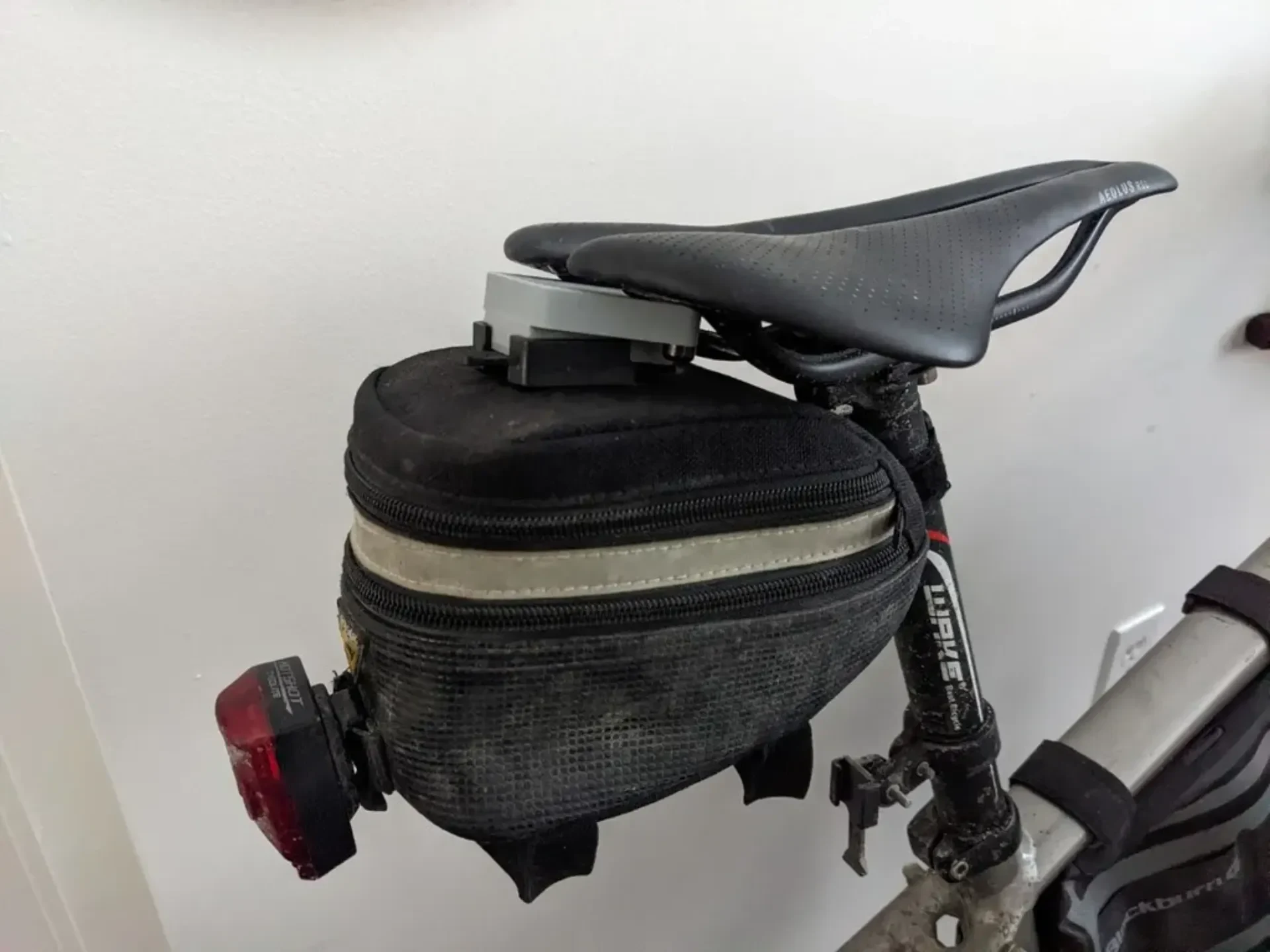

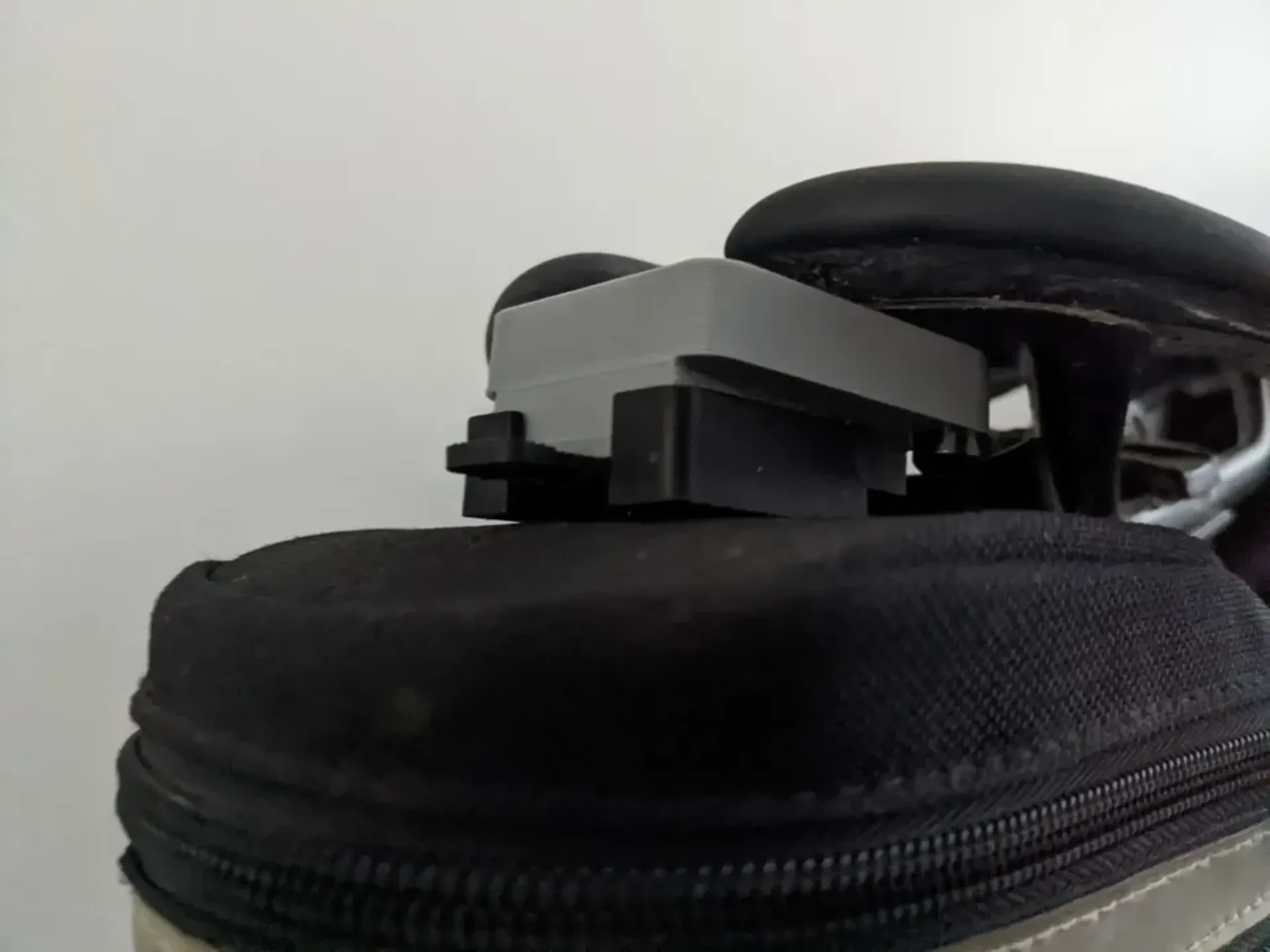

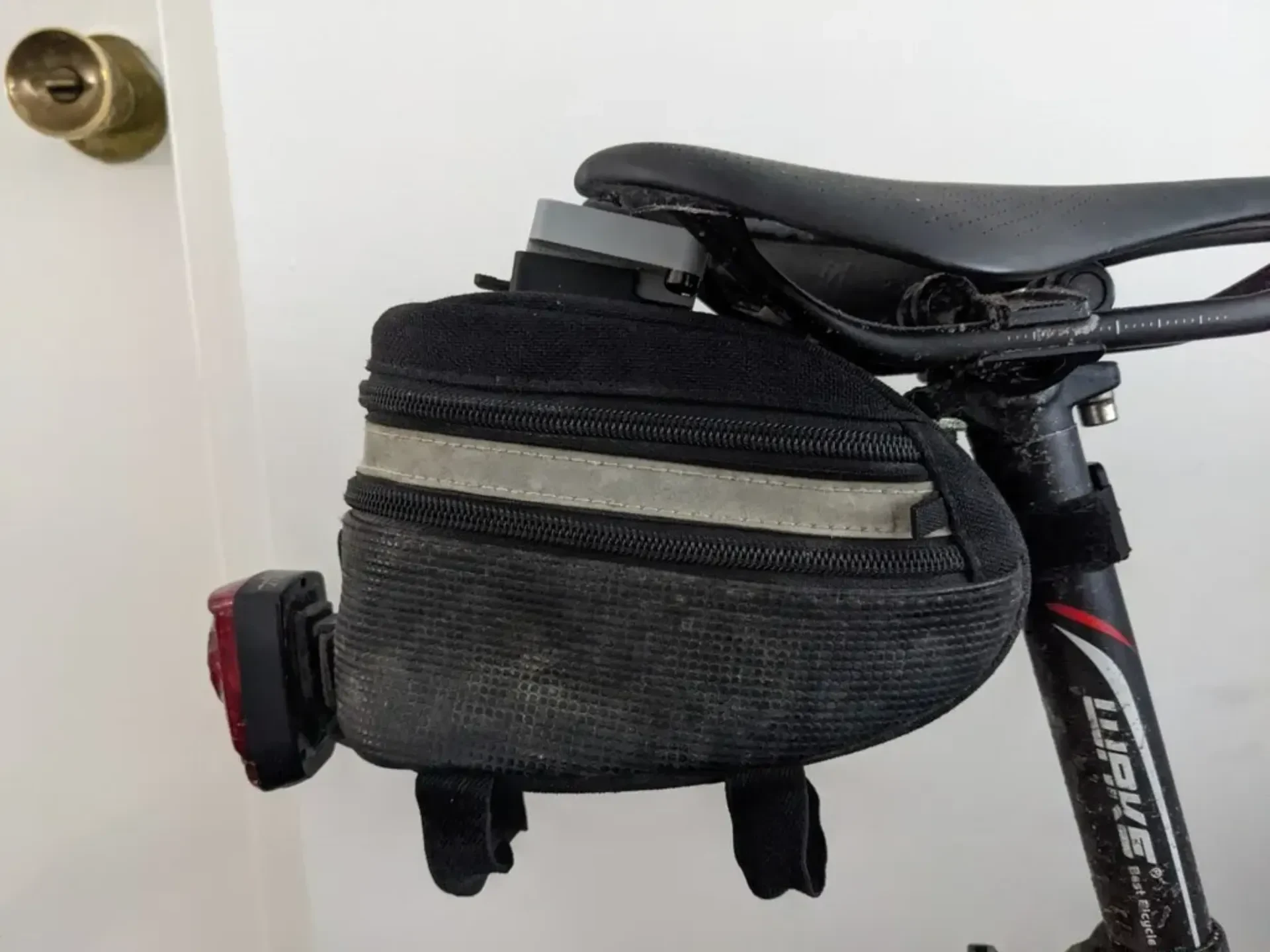

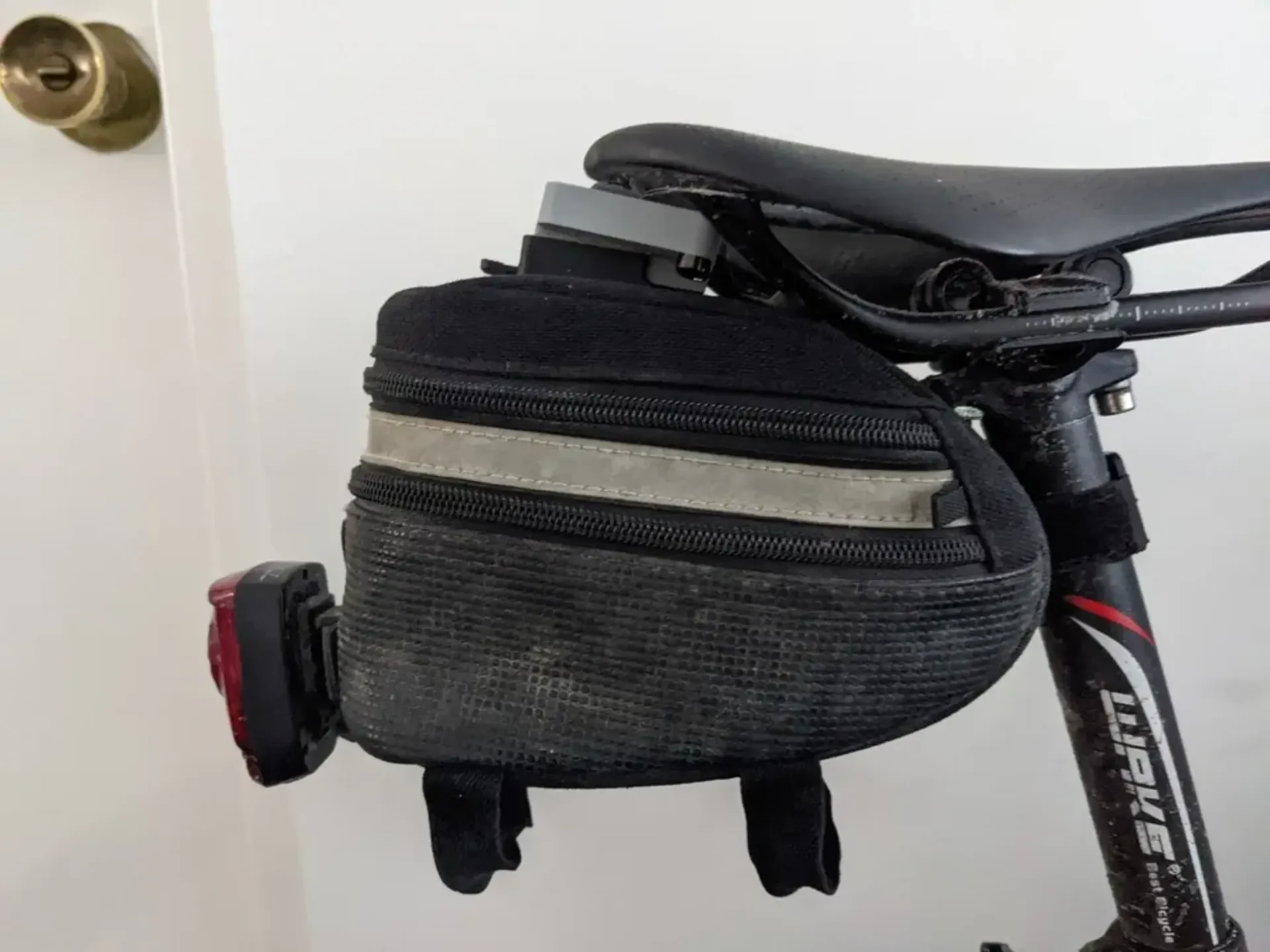

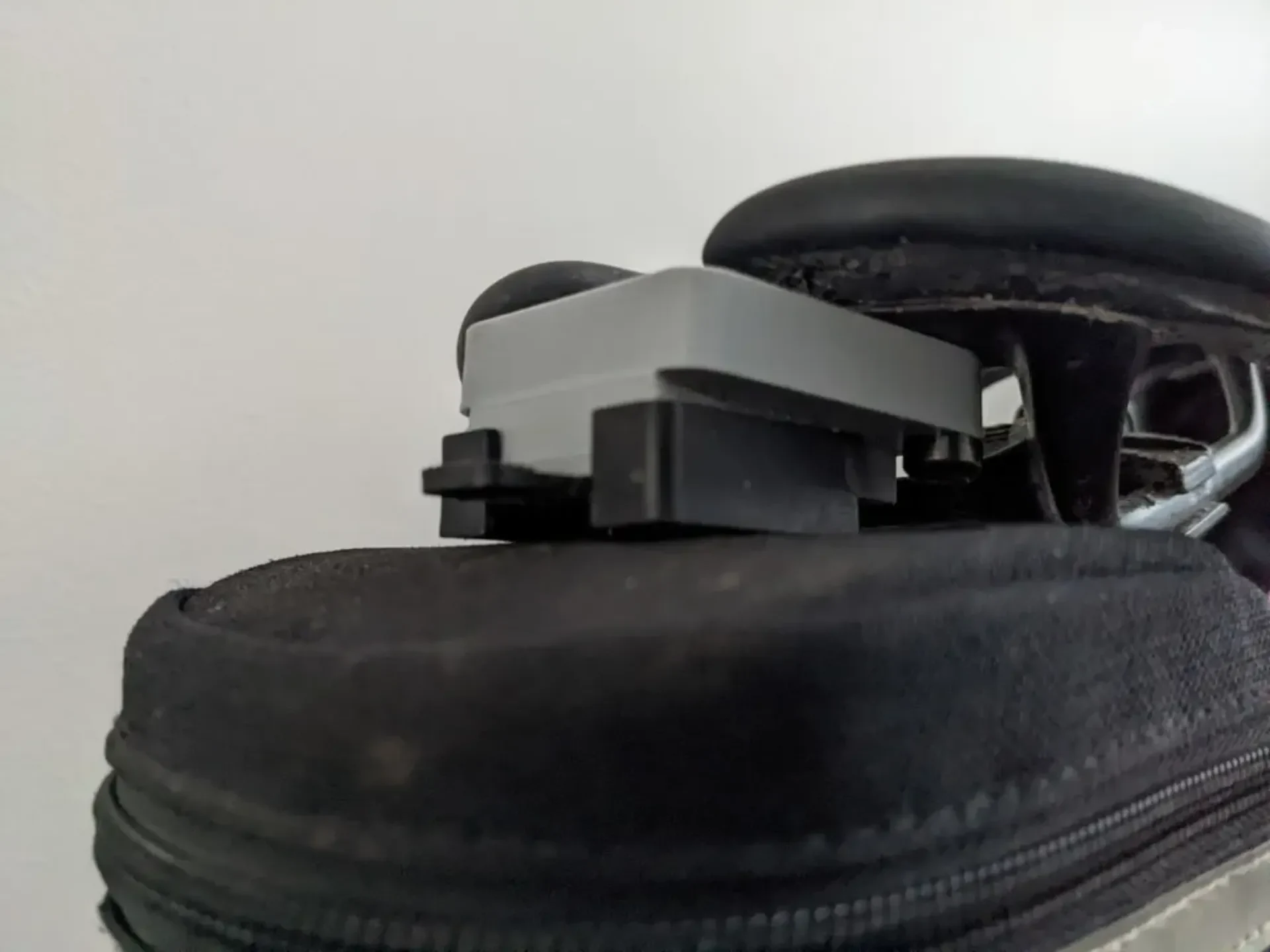

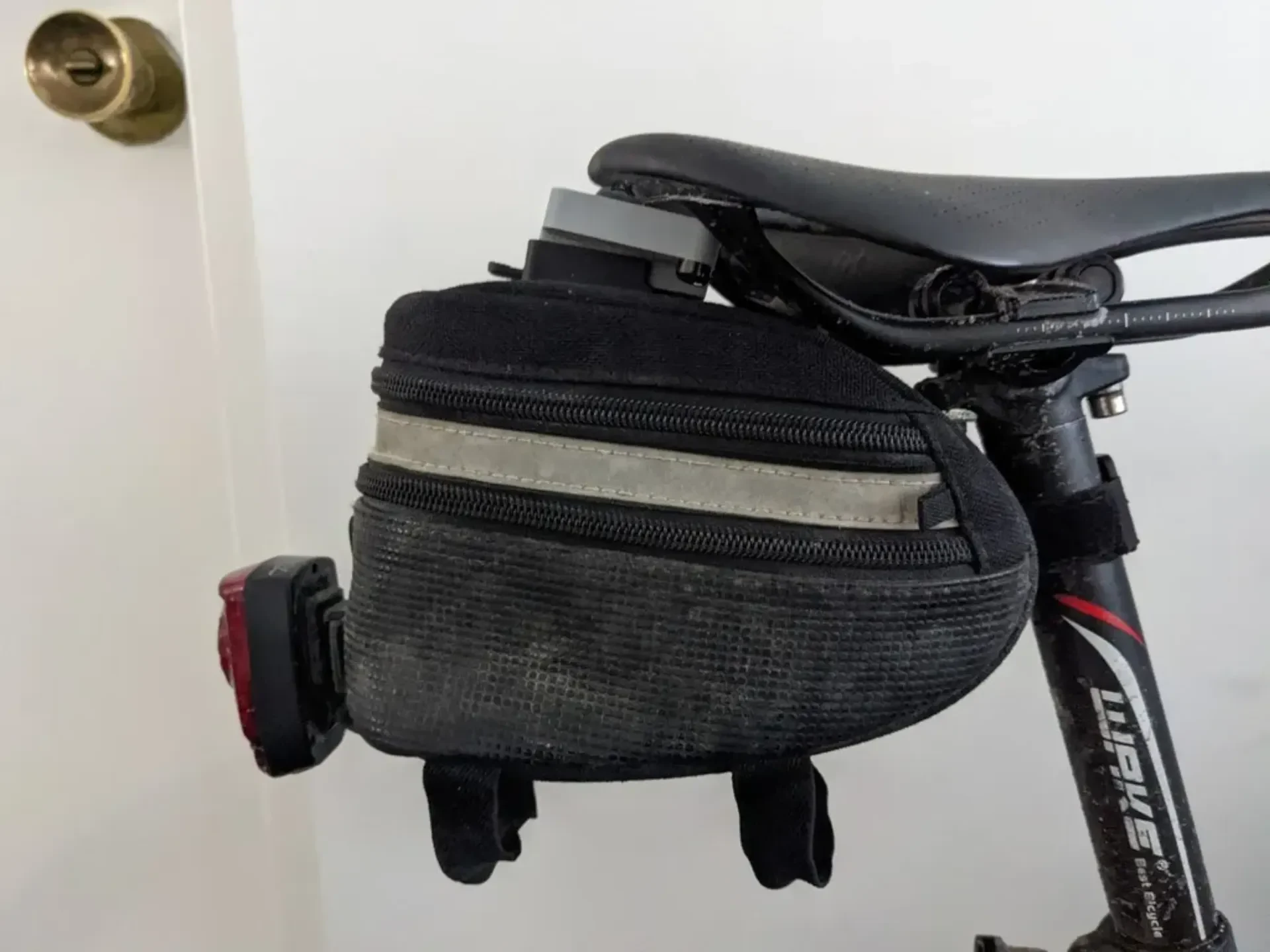

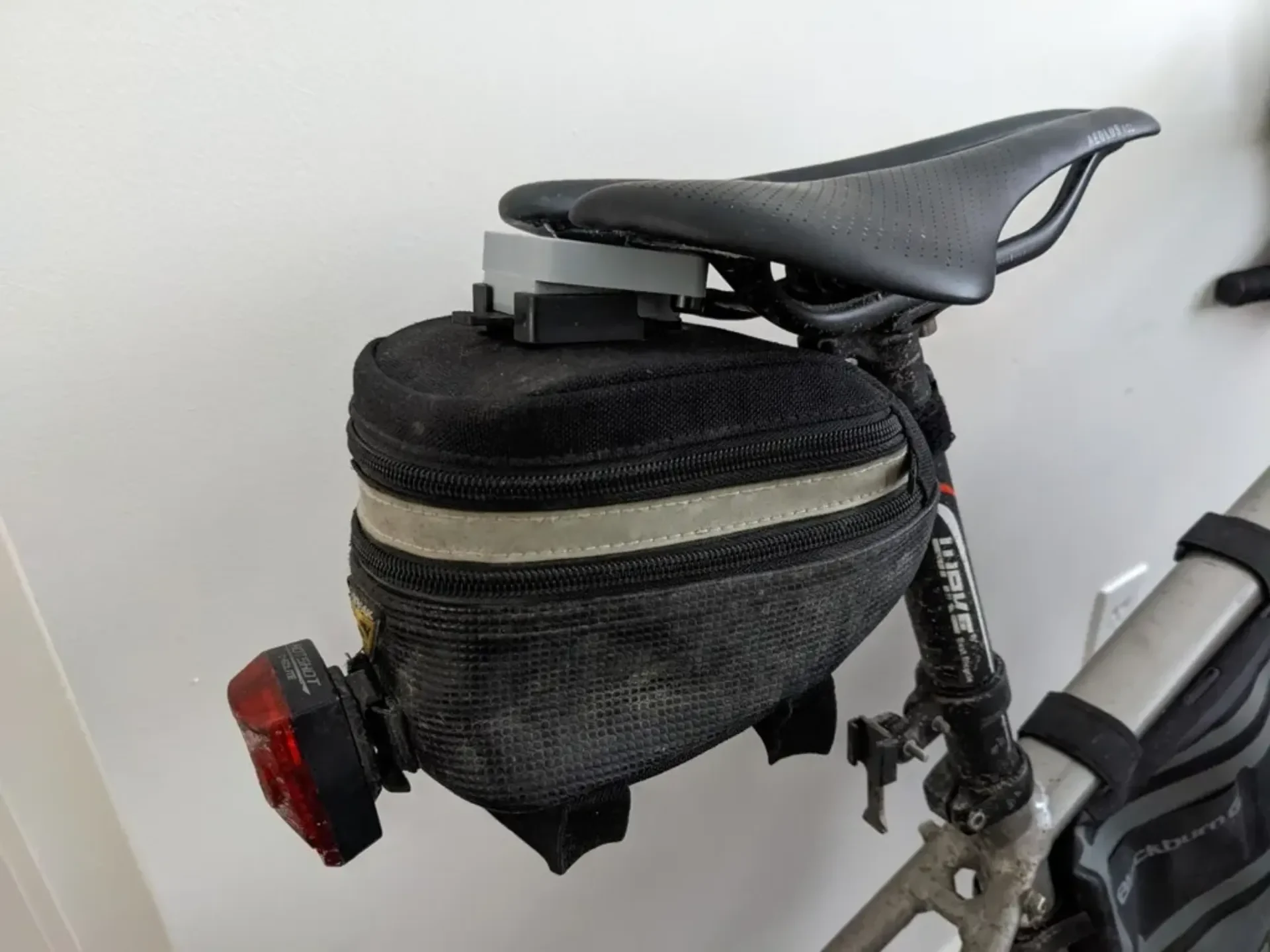

Вот крепление для аксессуаров седла Bontrager Blendr, в котором используются эти точки крепления.

У меня есть седельная сумка Topeak, которую я хотел установить. Поскольку я использую подседельный штырь без смещения, а мое седло в значительной степени сдвинуто вперед, оно обычно все равно не устанавливается, потому что передняя часть сумки будет мешать задней части подседельного штыря.

Однако я могу решить обе проблемы одновременно:

крепление сумки смещено назад почти на 40-50 мм от штатного (это смещение получилось идеальным с первой попытки)
Схема с двумя болтами позволяет мне полностью обойти оригинальный адаптер Topeak

Обратите внимание, что этот принт эффективно выдерживает вес сумки и всего его содержимого, поэтому для большей прочности его следует напечатать.

В качестве бонуса я положил в качестве крыла кусок пластика, извлеченный из мешка для обрезков газонокосилки. Я использовал стяжку-молнию, чтобы изогнуть пластик, чтобы он не провисал на заднем колесе. Я просто просверлил в пластике отверстия М5. Это лучшее решение, чем Ass Savers, которые вы можете купить.

Первая редакция

Также обратите внимание, что мне нужно было отшлифовать скошенную поверхность крепления вниз, чтобы зажим зафиксировался. Я думаю, что слот также должен быть немного больше. Сейчас он тугой, но при повторном использовании, я надеюсь, он ослабнет. До тех пор герметичность повышает надежность крепления сумки.

Улучшения второй версии

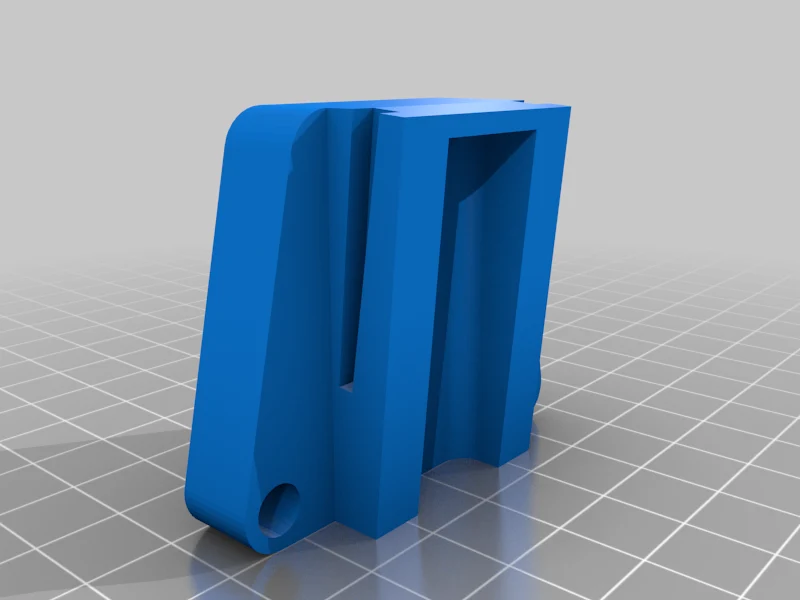

Я немного ослабил прорези в своей пятой версии (второй версии Solidworks), которая также опубликована.

Эта версия не проверена.
