Крепление на седло Topeak QuickClick

Обновление от 20 мая 2024 г.: улучшенную модель можно посмотреть здесь.

Относительно постоянное крепление на задних направляющих для седельных сумок, совместимых с Topeak QuickClick.

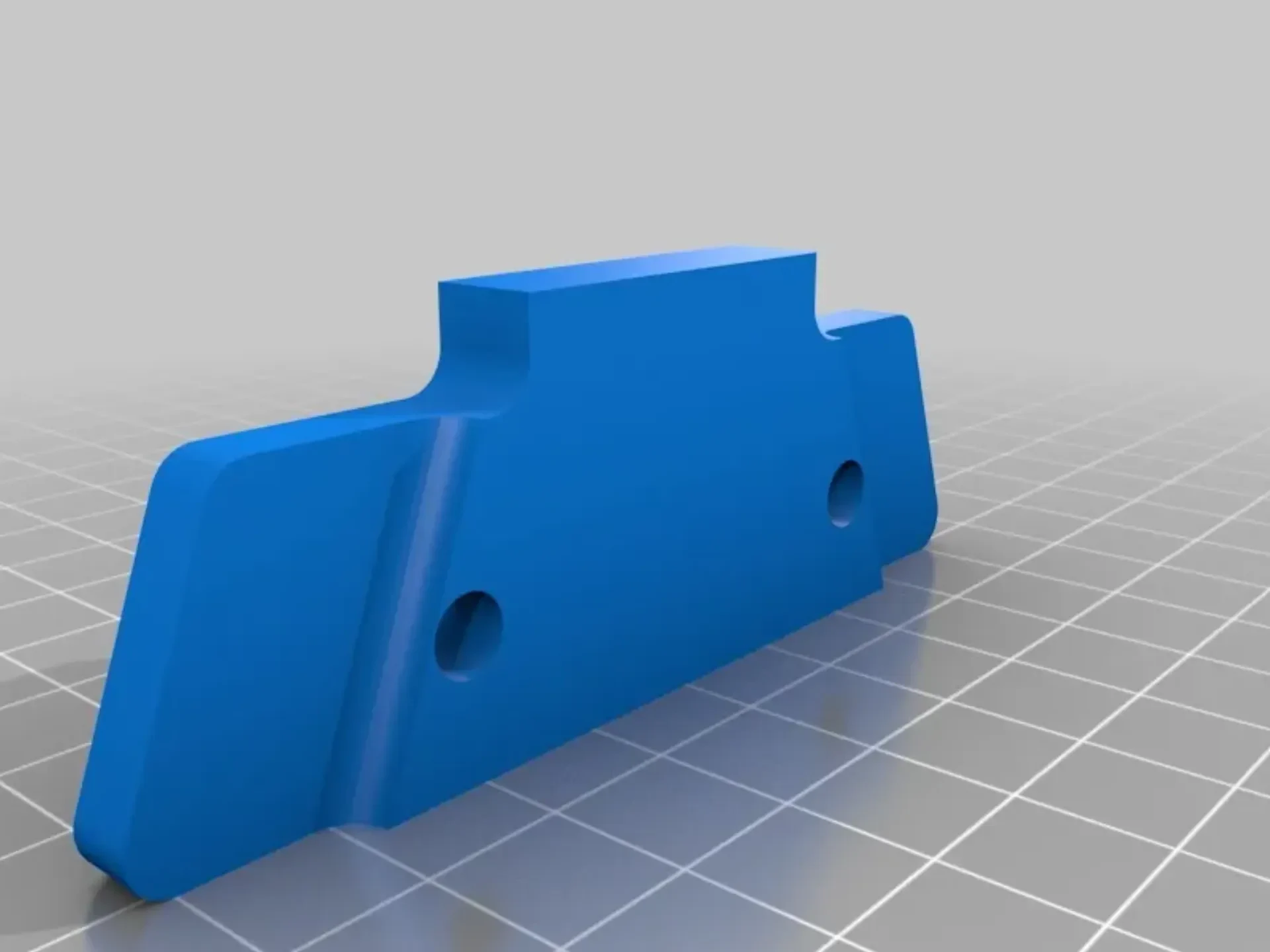

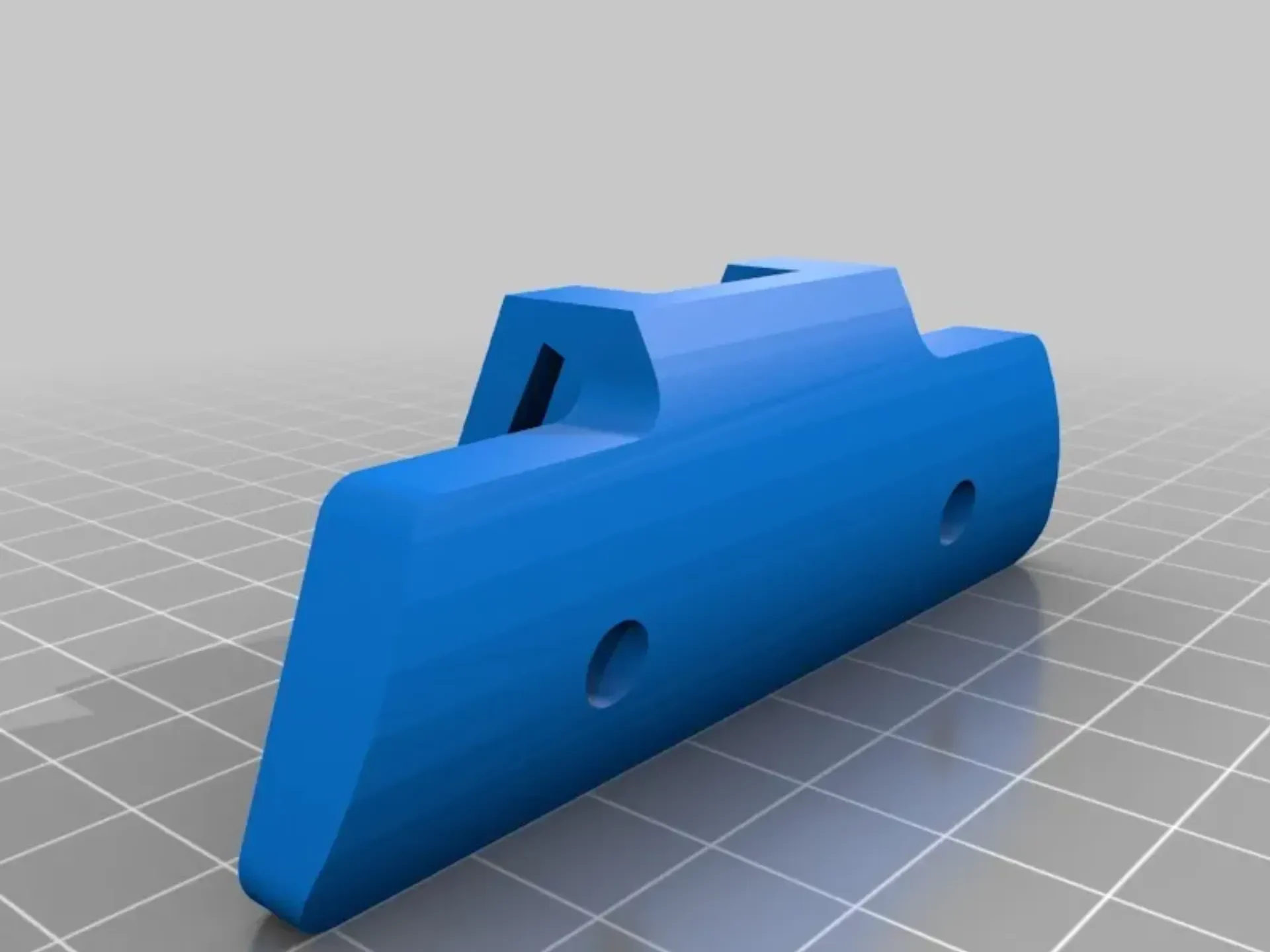

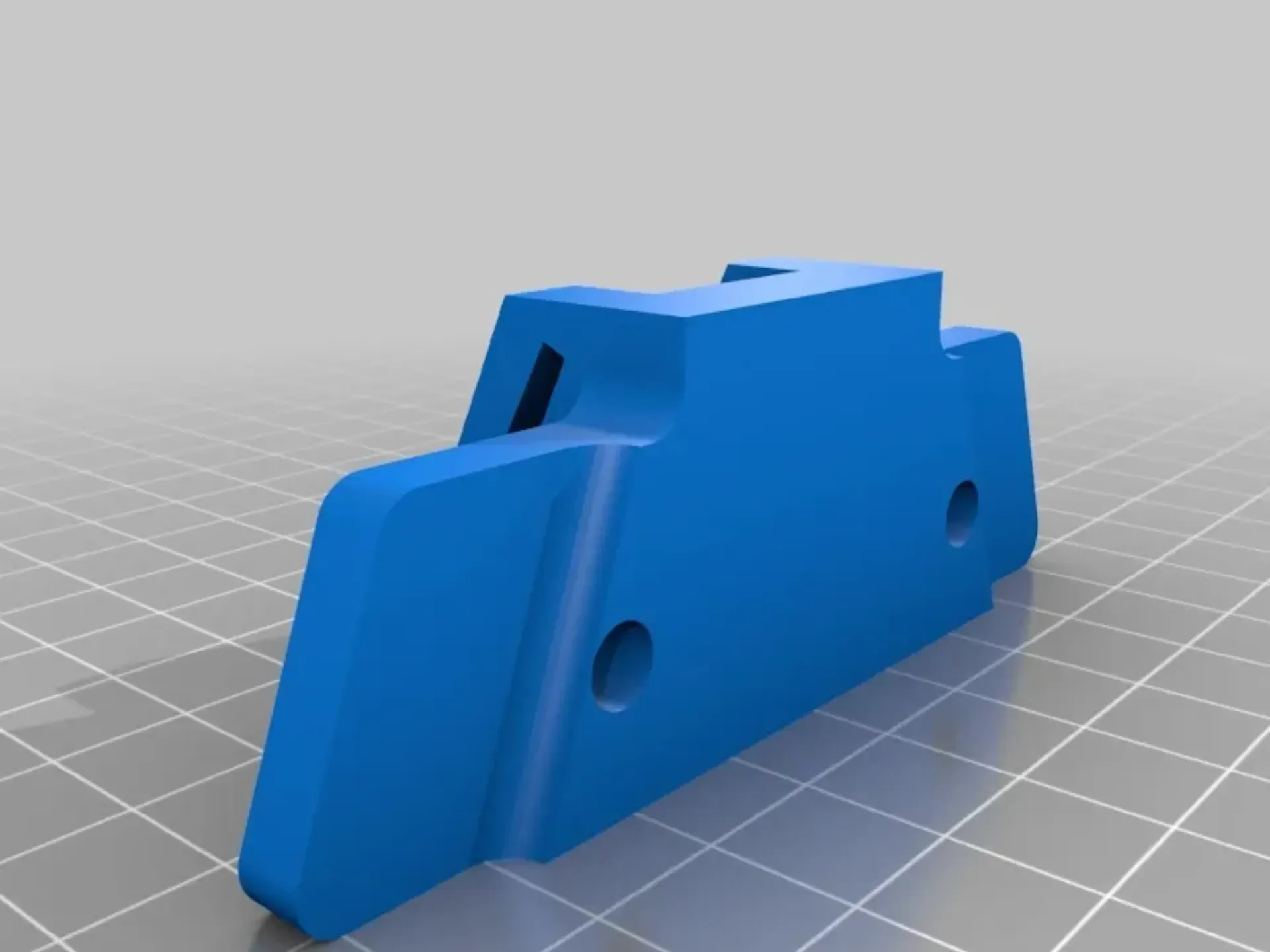

Я сделал две версии: одну плоскую (оригинальный дизайн) и одну круглую, чтобы вы могли перемещать все крепление по направляющим, чтобы найти идеальное положение.

Я также загрузил пустой файл Base.sldprt на случай, если кто-нибудь захочет настроить выдавливание пластины с двумя болтами.

Как я это разработал

Критические размеры:

Ширина большого конца прорези: 3,32 мм.
Ширина малого конца прорези: 1,78 мм.
Глубина слота: 2,90 мм

Масштабировал их на 115%.

Расточены отверстия под болты М5, глубиной всего лишь половина исходной глубины 4 мм, так как толщина здесь имеет решающее значение, чтобы предотвратить разрушение деталей при сжатии бо��тами. Используется только для того, чтобы помочь найти болты, но также позволяет стандартным шестигранным битам 1/4 дюйма (5 мм) добраться до них, не задевая сначала корпус направляющей.

Я решил не добавлять установочную заглушку на оригинальную деталь (ее почти невозможно увидеть на изображении ниже — она находится между двумя болтами), поскольку идея состоит в том, что вы распечатываете кучу таких заглушек и оставляете их на своем велосипеде(ах). Таким образом, вы можете столкнуться с немного более громоздкой одноразовой установкой. Это избавит вас от необходимости печатать больше подставок.

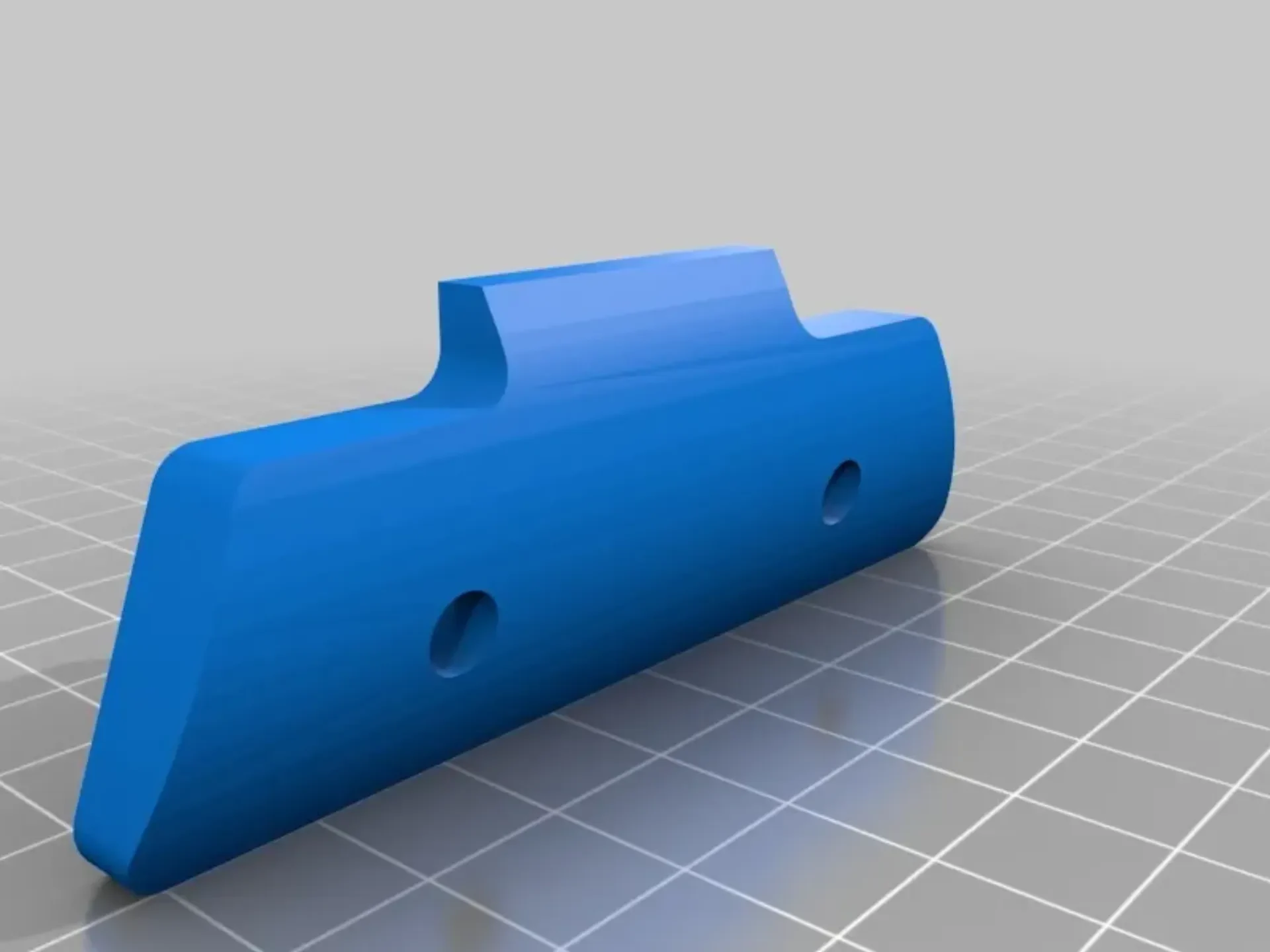

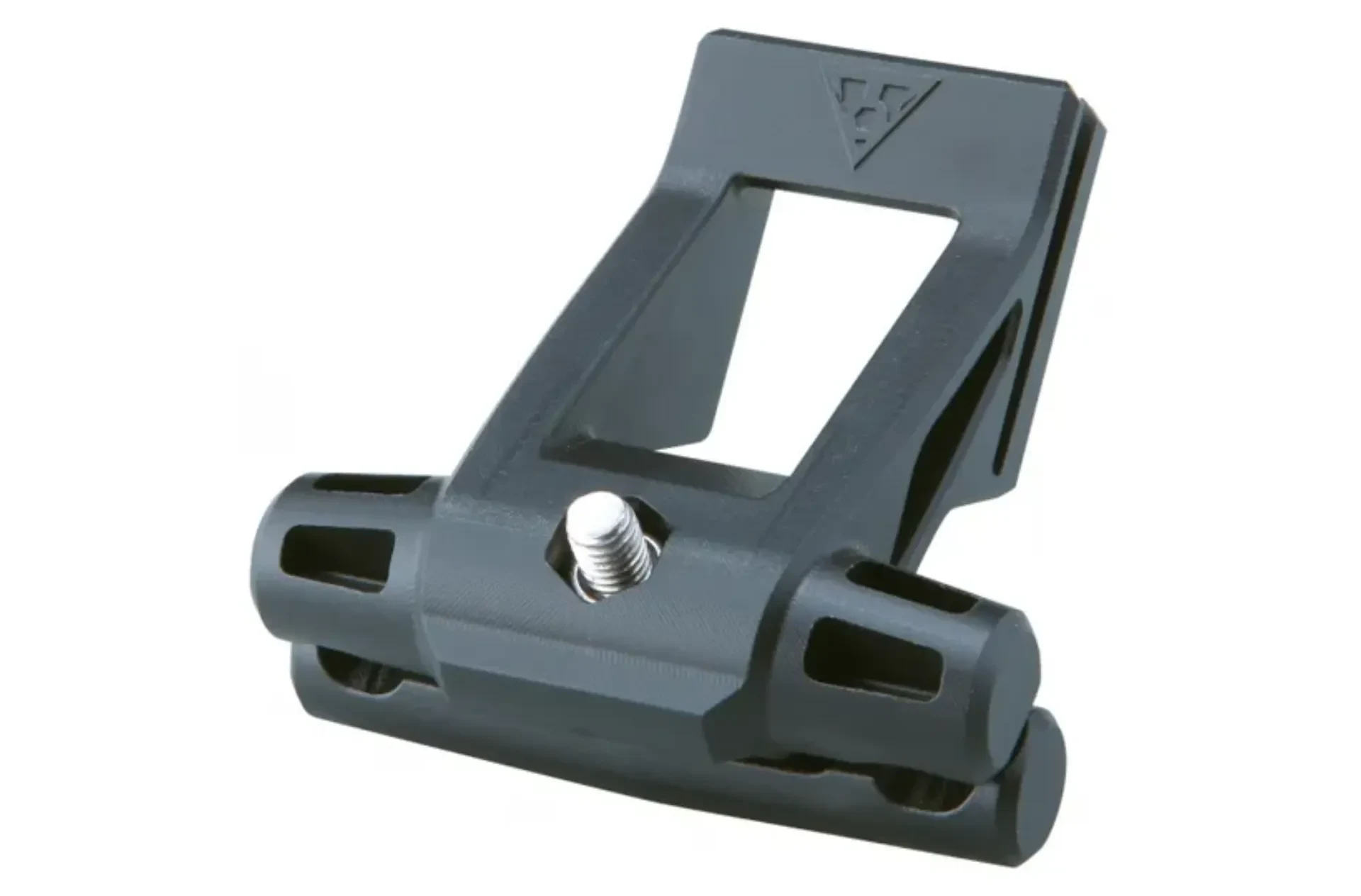

Я знаю, что существует как минимум два варианта крепления: плоский, показанный сразу ниже, и круглый, в разделе «Совместимость». У меня есть только плоский вариант, поэтому я использовал его для моделирования детали в SW. Я думаю, что они оба называются QuickClick. Я считаю, что у меня может быть более старая версия, и что они были заменены круглым стилем (см. Ниже).

Кажется, я вообще не могу найти плоский стиль на веб-сайте Topeak (21 февраля 17 г.).

Исходный стиль.

Сборка и инструкции

Оригинальное оборудование включало в себя:

x2 болта M5 x 16 мм

Вам следует добавить:

x2 контргайки M5 (7,92 мм, определяющие вписанную окружность)

В зависимости от диаметра направляющей седла вам могут понадобиться более длинные болты. Я бы пошел дольше, несмотря ни на что.

Распечатайте ПЛОСКИЕ или КРУГЛЫЕ детали. Вам понадобится основа и тарелка. Контргайки установлены ��нутри пластины. Широкие законцовки крыльев поднимаются вверх.

Совместимость

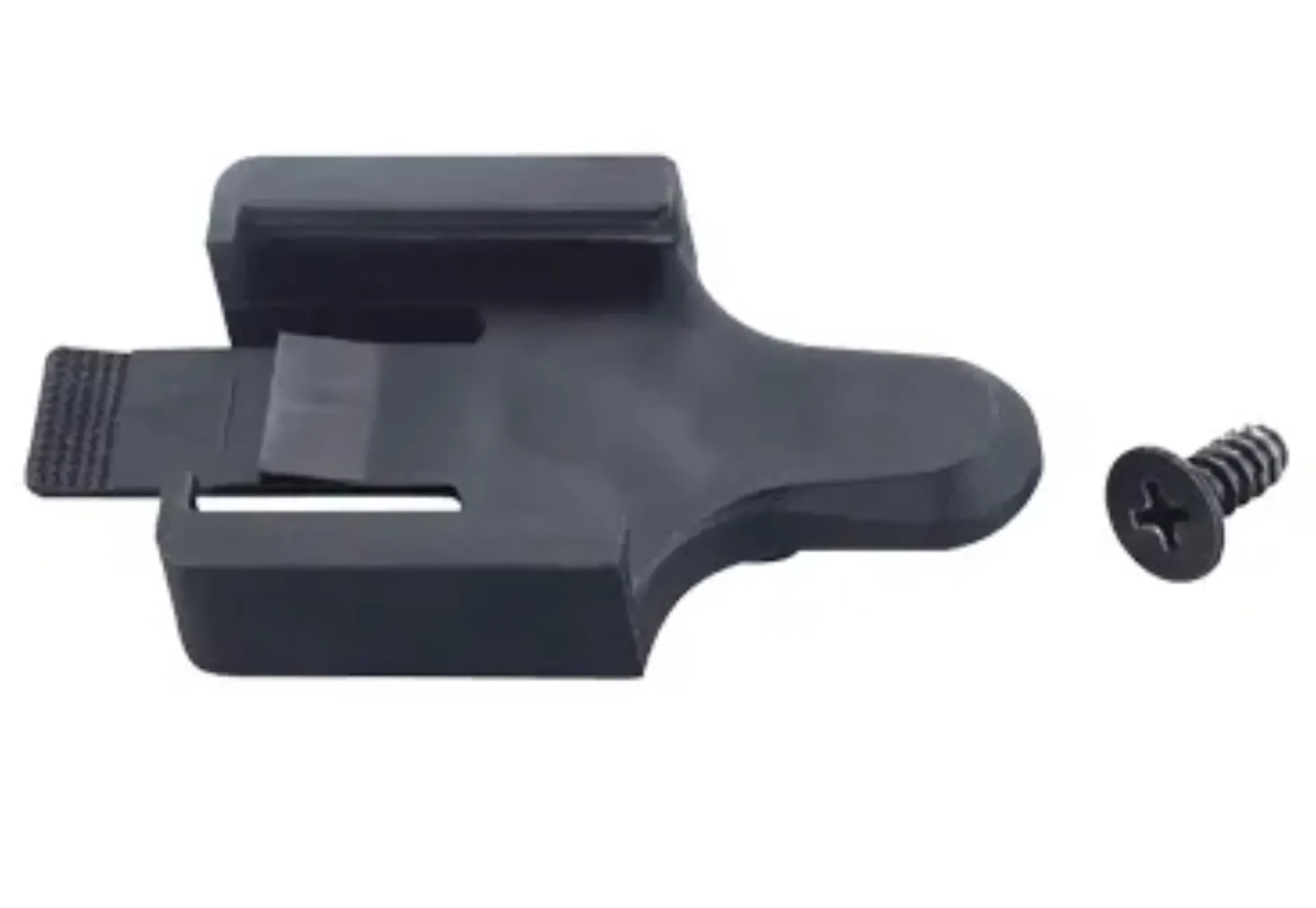

Ваш зажим (на сумке) должен выглядеть вот так.

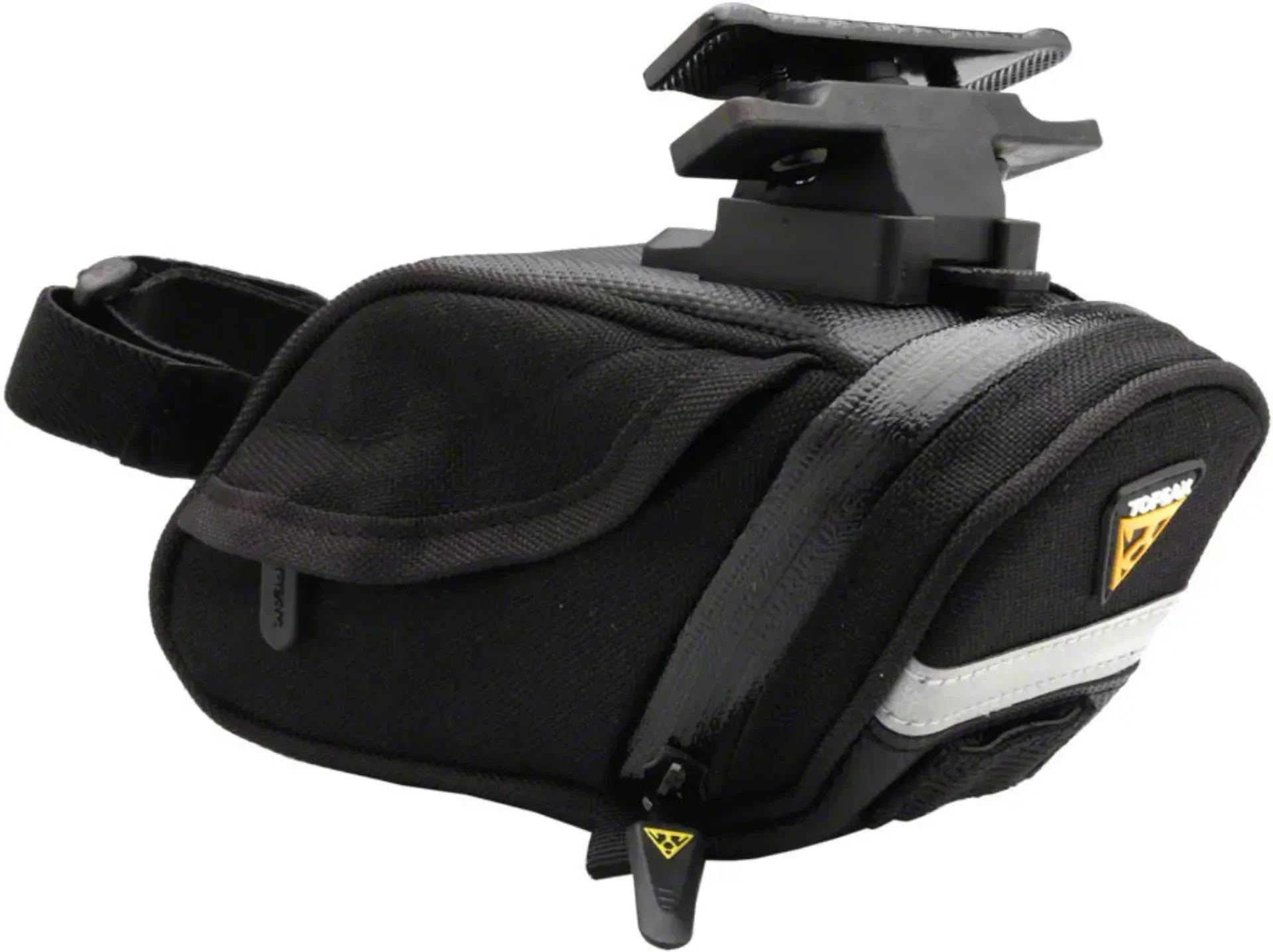

Я не уверен, но думаю, что сумки с таким типом крепления тоже подойдут.

Будущее
угловые варианты; У меня были проблемы, особенно из-за того, что седла были слишком выдвинуты вперед, поэтому сумки приходило��ь сильно изгибать, чтобы соответствовать углу между направляющими и подседельным штырем.
Обновления

24 февраля 17: Только что установил один. Почти все было идеально с первого раза. Прорезь была идеальной, но толщина стенки там, где зажим фактически защелкнулся, оказалась слишком толстой. Я использовал нож, чтобы немного разбавить его. Я бы также рекомендовал вручную нажать на защелку (на сумке), чтобы еще больше закрепить ее, даже если вы услышите щелчок. Я распечатал обе части, чтобы им не потребовались опоры. Мне нужны были болты длиной более 16 мм. Ориентация усугубляла деформацию, из-за которой одна из шестигранных вставок оказалась слишком большой. Я обернул контргайку изолентой и прокручивал болт до тех пор, пока он не вошел в пластину. Затянуто достаточно туго, без проблем.

Категория: Запасные части
