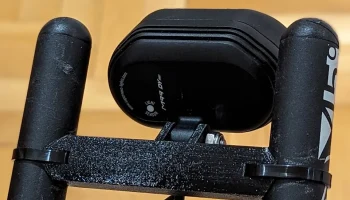

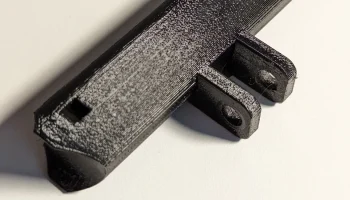

Aero Bridge с креплением фар (параметрический)......

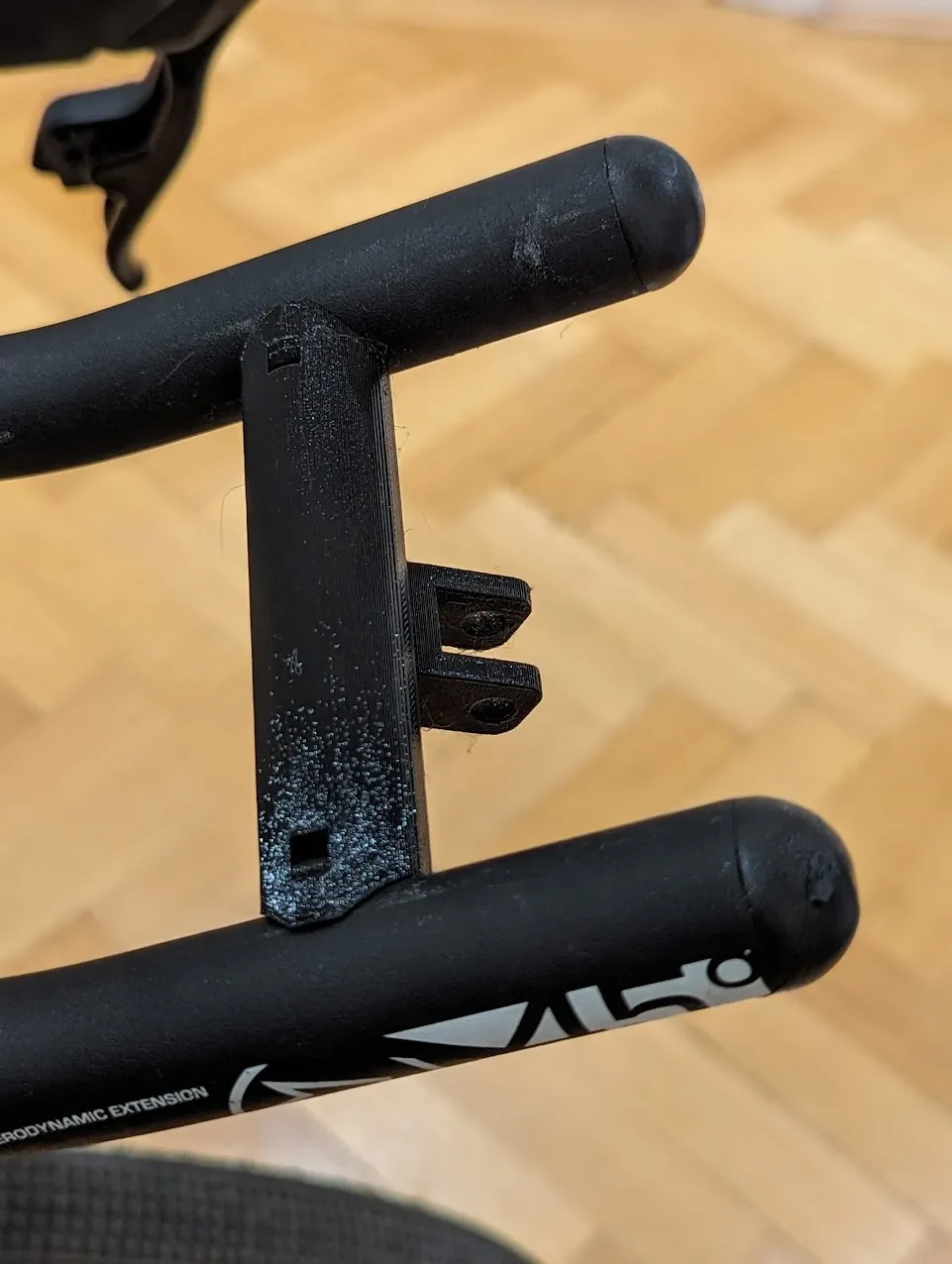

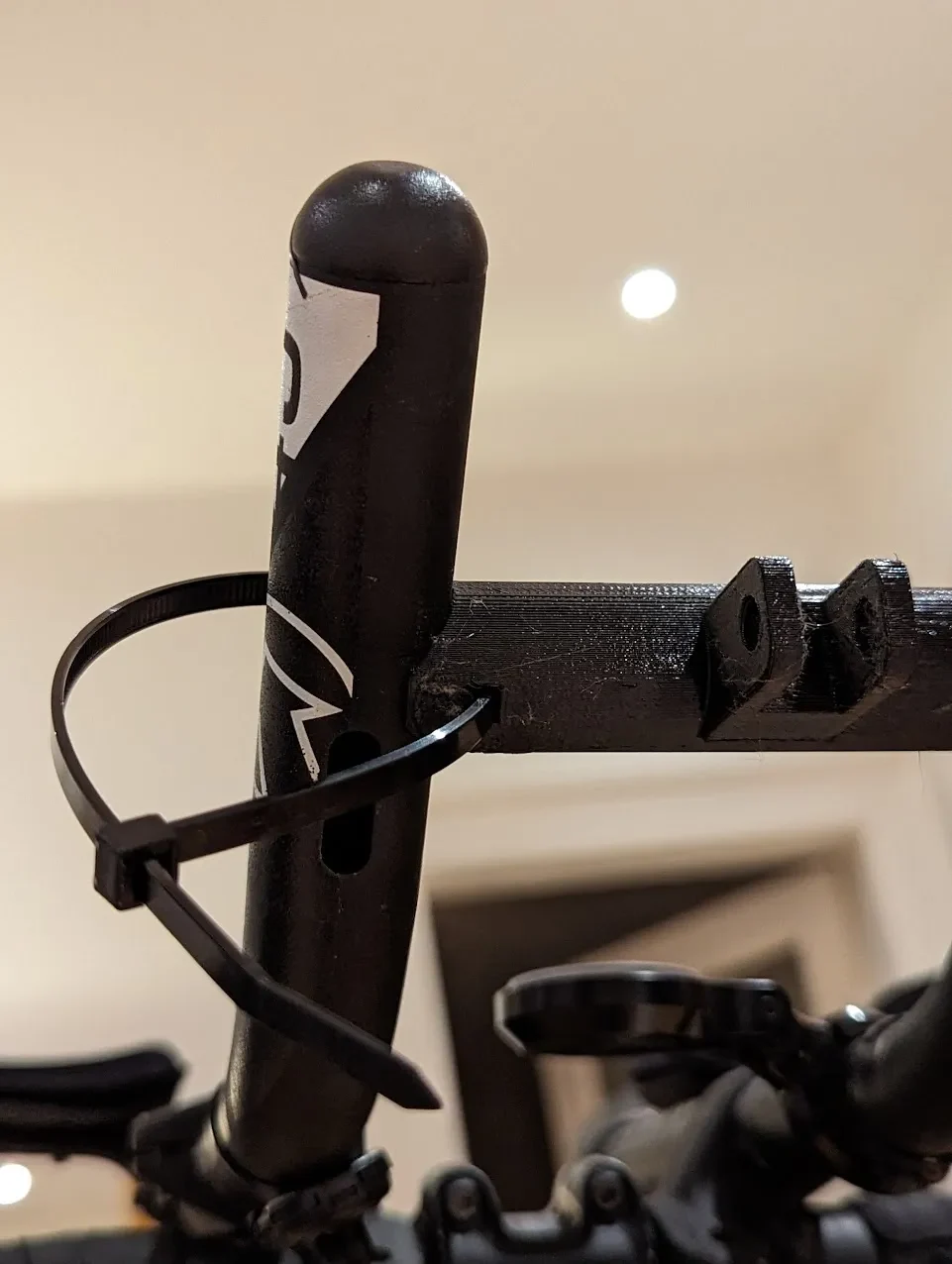

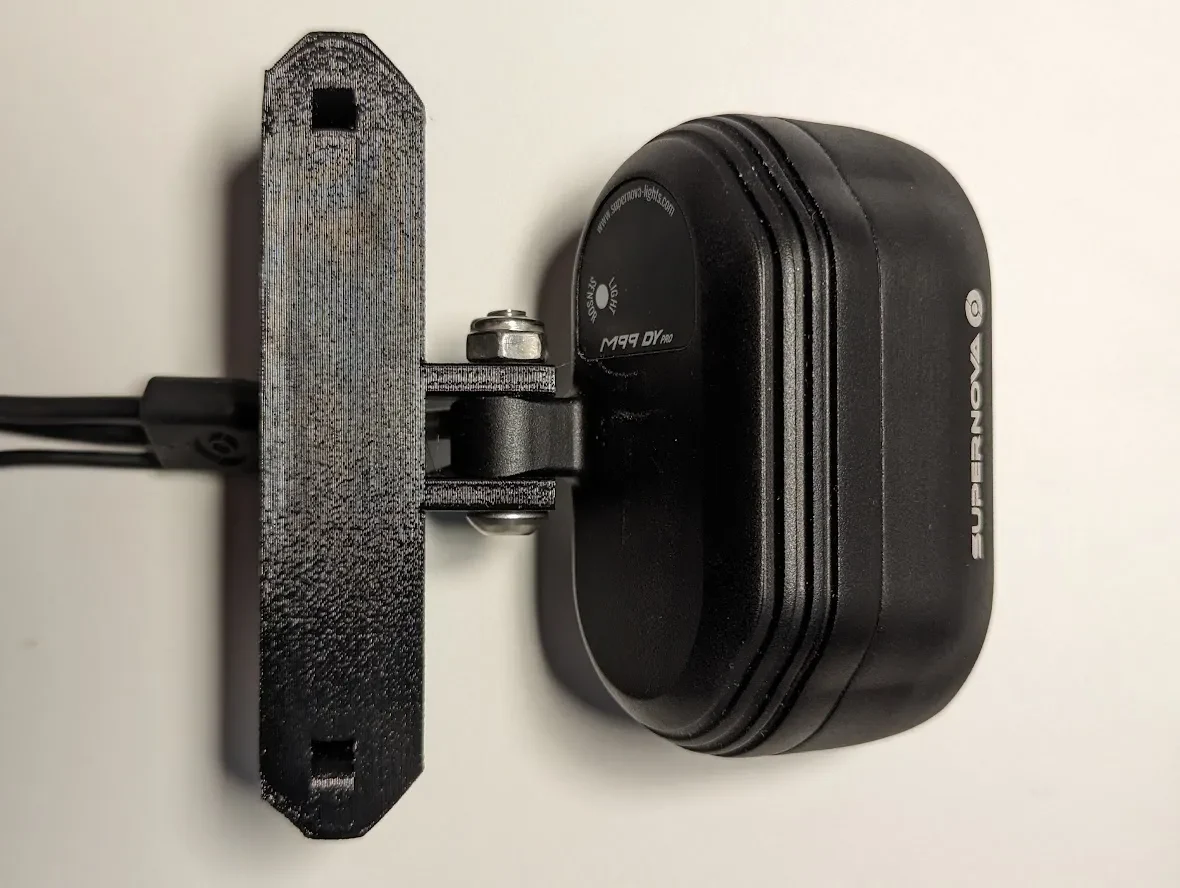

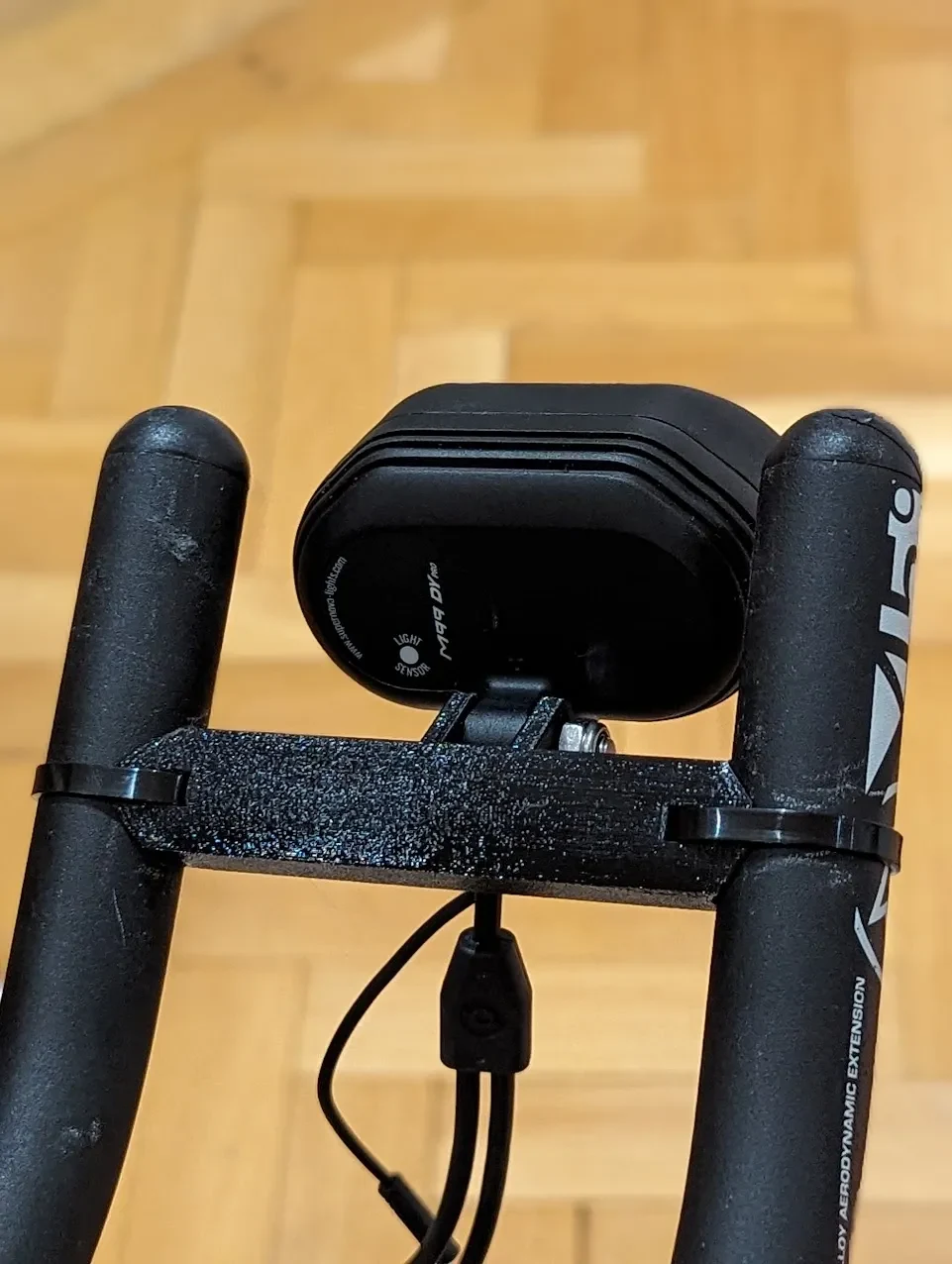

Мостик предназначен для крепления двумя стяжками-молниями к круглым удлинителям аэродинамических рулей диаметром 22 мм, расположенным на расстоянии 81 мм друг от друга. Крепление фонаря должно быть совместимо со многими доступными фарами (ширина 10 мм, отверстие для болта М6х25).

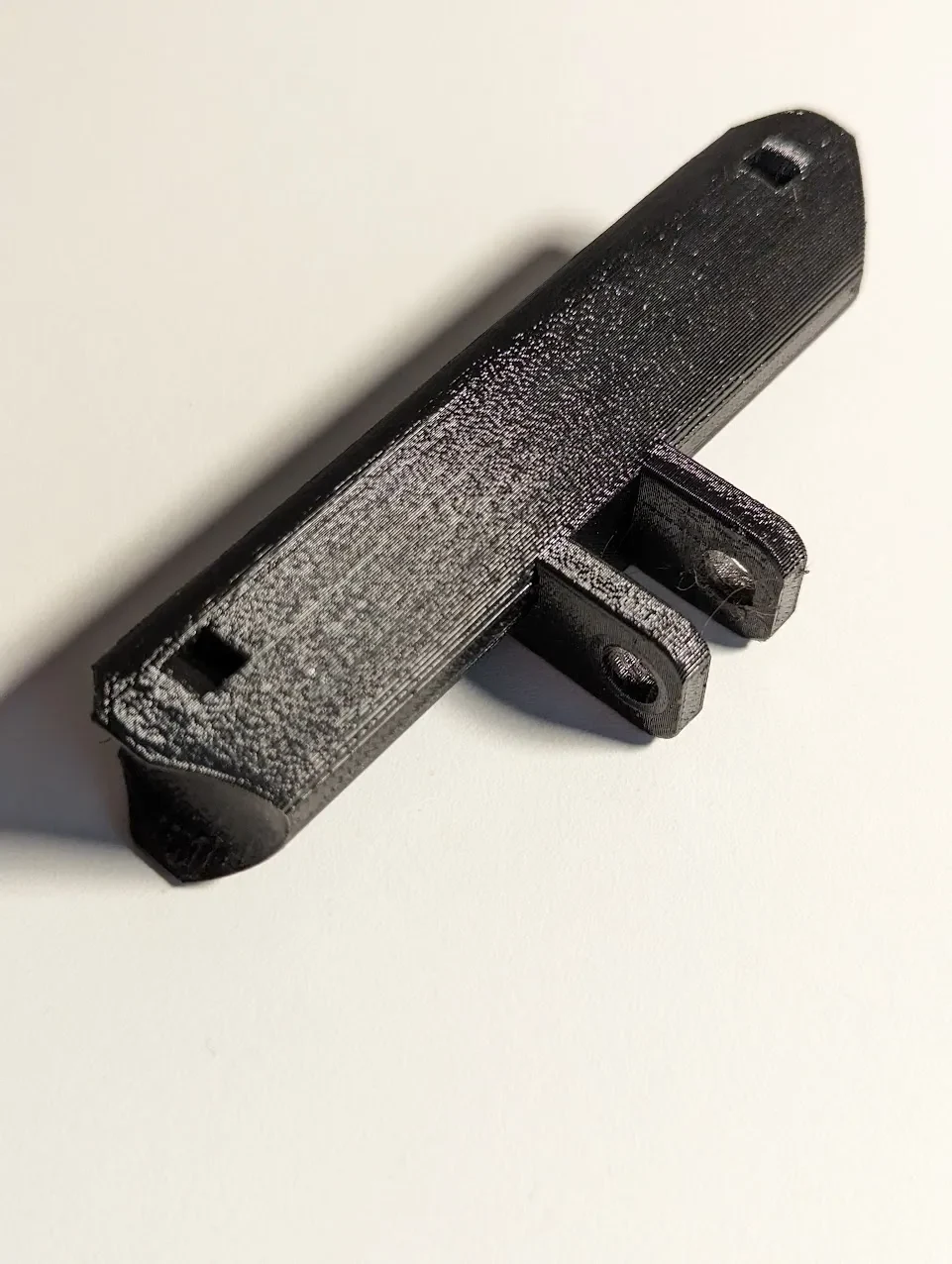

Я напечатал это из PETG, используя модификаторы на обоих концах и на креплении, чтобы сделать эти детали прочными и, следовательно, более долговечными.

Я предоставляю две модели в форматах STL, 3MF и Gcode с креплением, торчащим прямо наружу и под углом 45 градусов.

Все эти меры можно изменить, используя следующие параметры в файле Fusion 360:

d Диаметр: используйте такой же, как у удлинителей аэродинамических рулей. 22 мм
ширина Расстояние между стержнями. 81 мм
mountRotation Угол монтировки, измеренный от оси Z. 45 градусов
mountThickness Толщина материала крепления. 4 мм
mountCutOut Внутренняя ширина крепления. 10 мм
mountLength Длина монтирования. 16 мм
mountHeight Высота монтирования. 15 мм
mountHole Диаметр отверстия в креплении. 6 мм

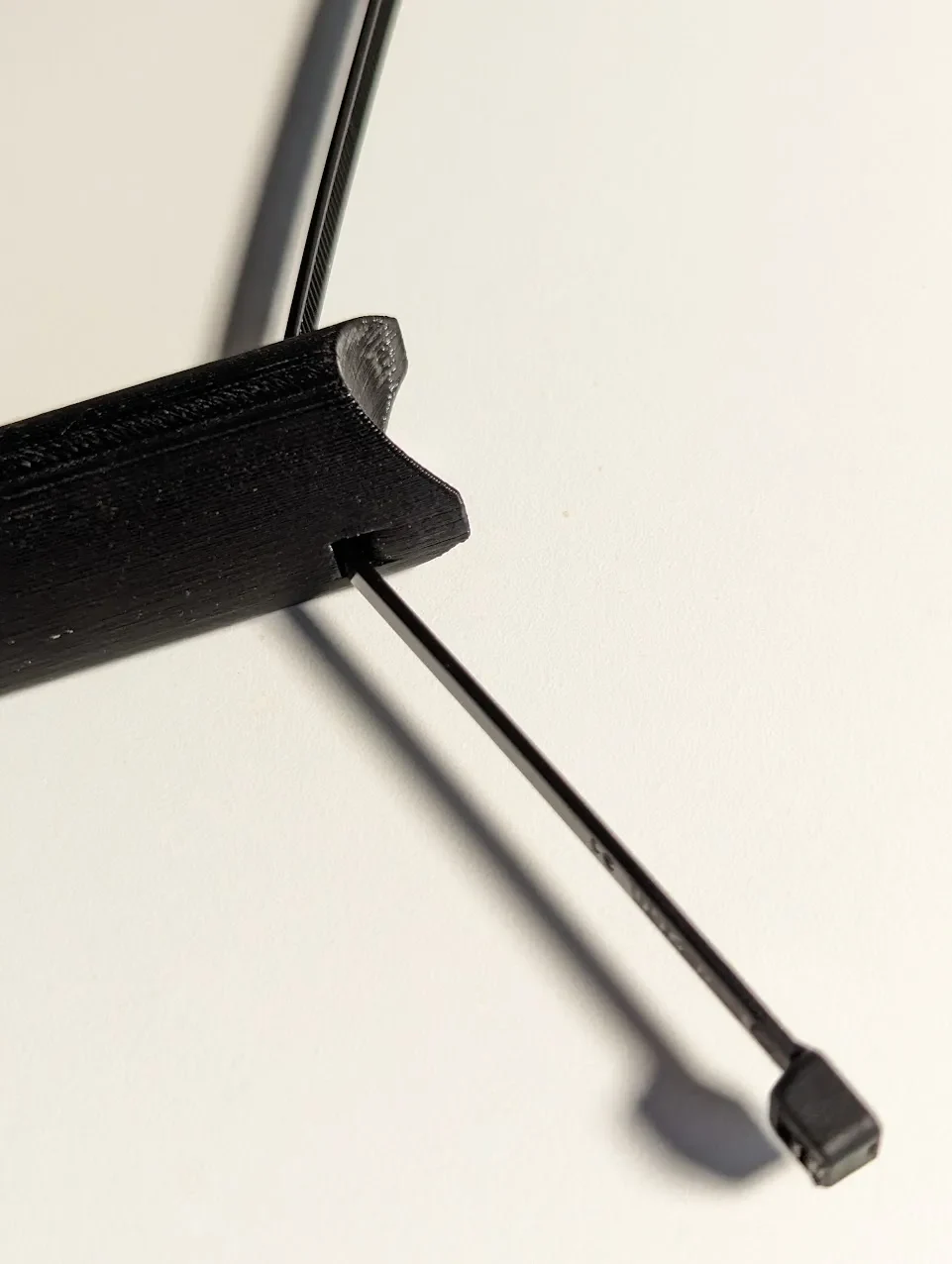

holeWidth/holeHeight Размер отверстий для застежек-молний. 5x2 мм
