Адаптеры для стоек для правки сквозной оси......

Адаптеры для облегчения правки сквозных осей на правочном стенде.

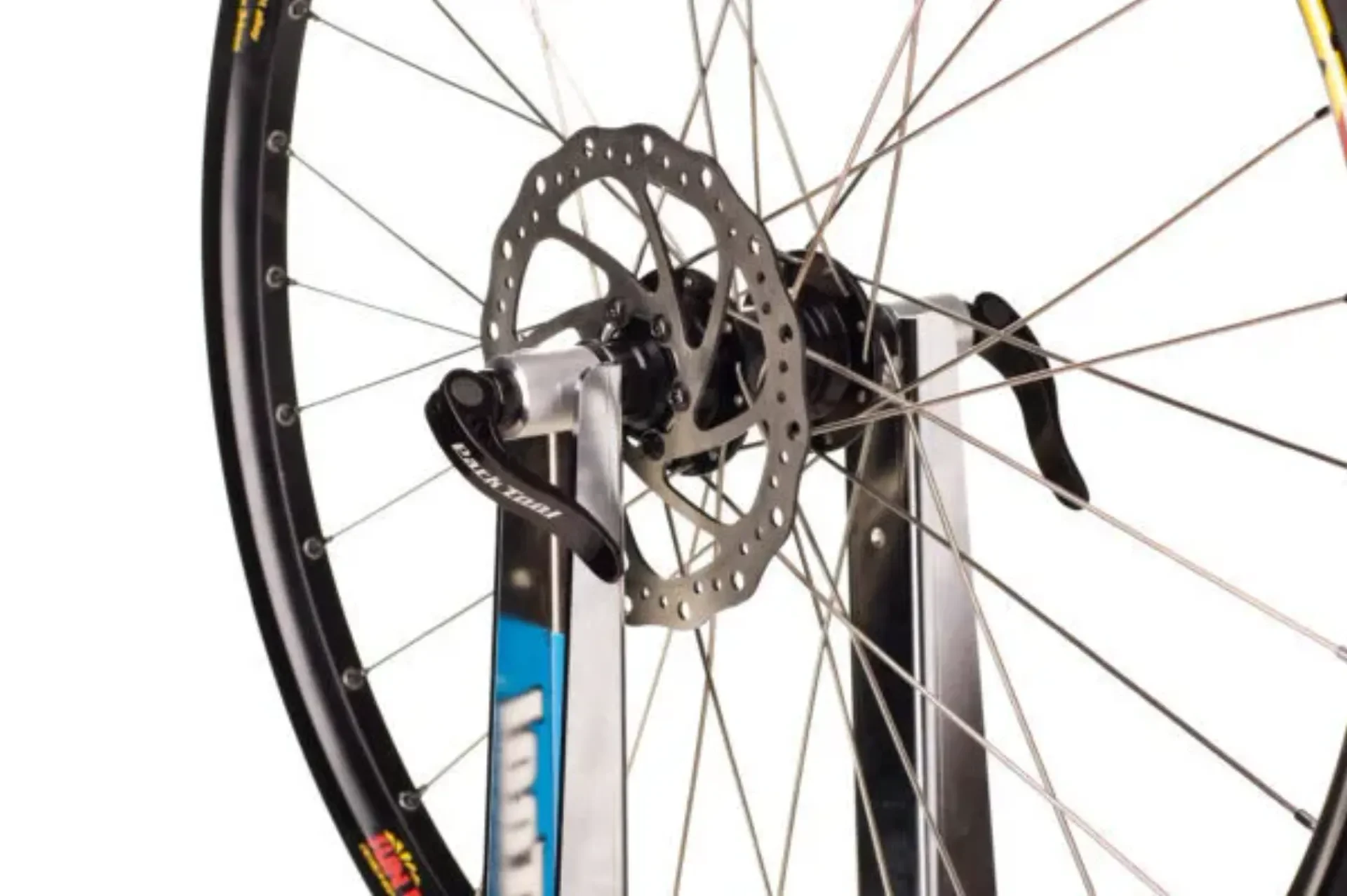

Я посмотрел на продукт Park Tool TS-2TA и решил, что могу объединить пружину и проставку в одну слишком сложную многослойную волнистую пружину. На основе габаритных размеров ТС-2ТА.

Проставка пружины имеет фаску, облегчающую установку адаптера. Я не знаю, будет ли это работать с современными правочными стендами, не выпускаемыми Park Tool.

Это непроверено.

Как я это разработал

Благодарим Барыша Языджи за разработку модели быстросъемной вогнутой шайбы (https://grabcad.com/library/26-back-wheel-single-gear-bicycle-1).

Благодарим Ивицу Зделарек за разработку модели быстрого крепления (https://grabcad.com/library/quick-release-for-saddle-clamp-1).

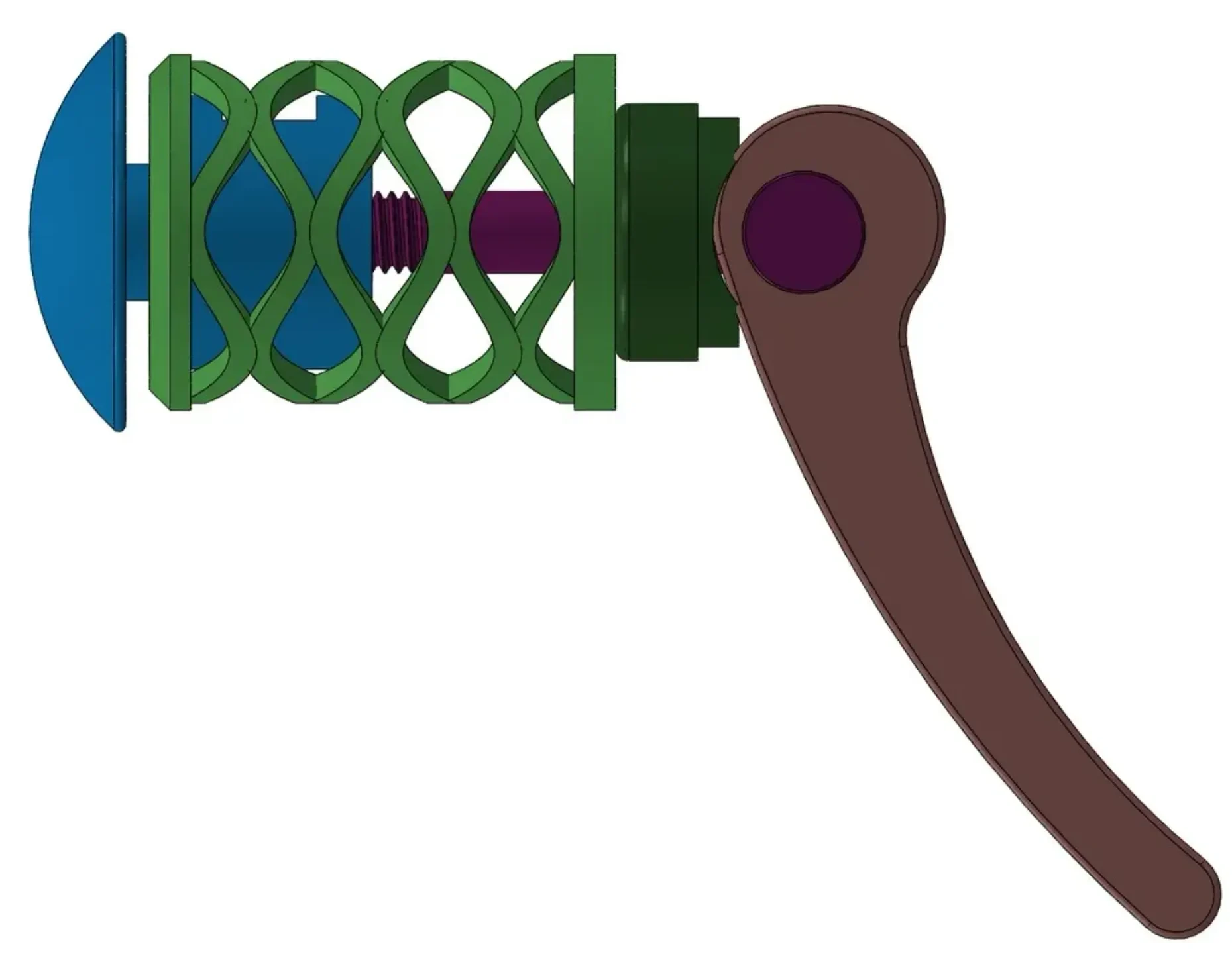

Сборка

Вам понадобится

зажим подседельного штыря, быстросъемный шампур M6 (длина 52,5 мм — при необходимости обрежьте и нарежьте больше резьбы) и вогнутая шайба
Гайка М6

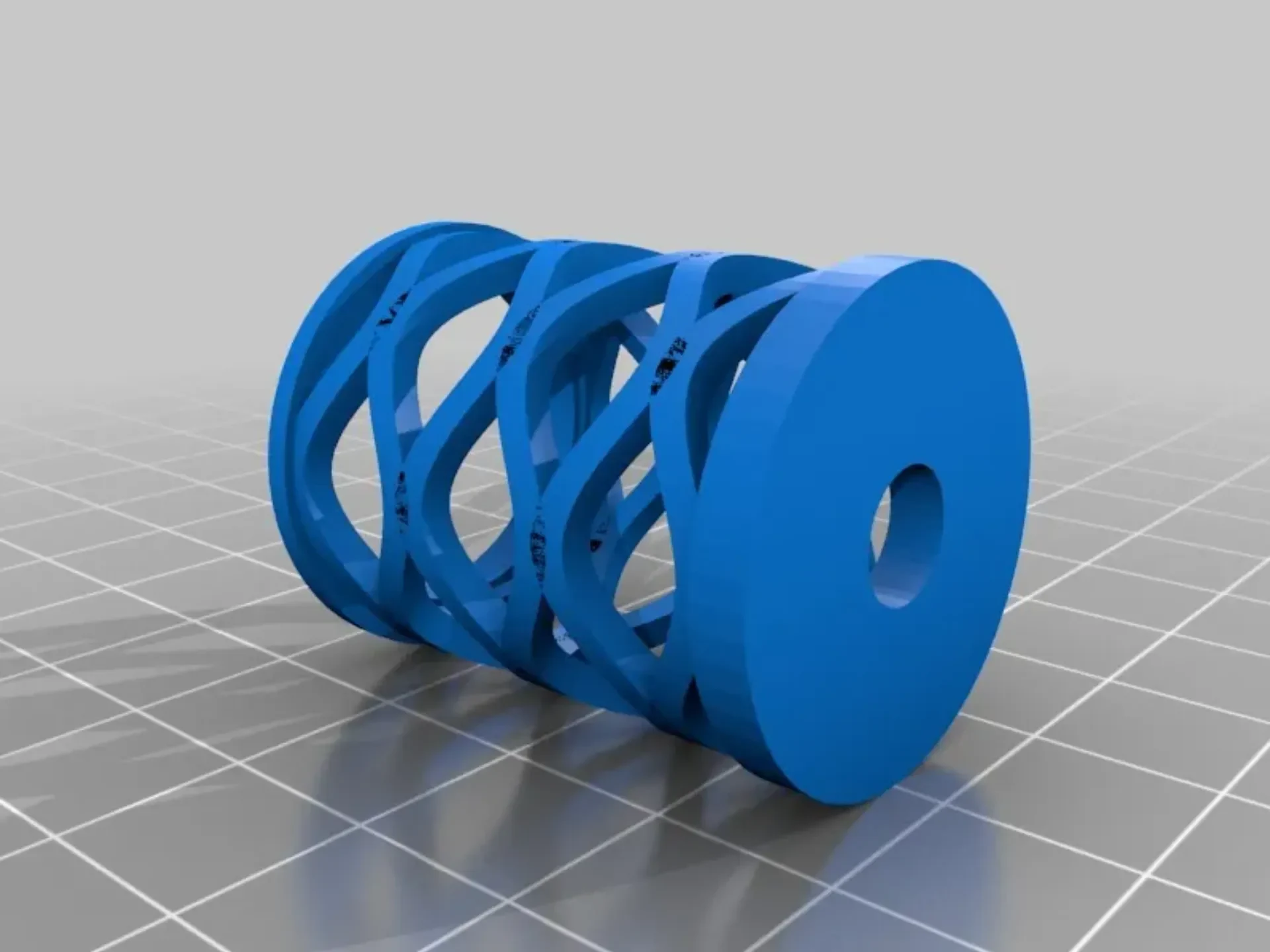

пружинная прокладка, печатная

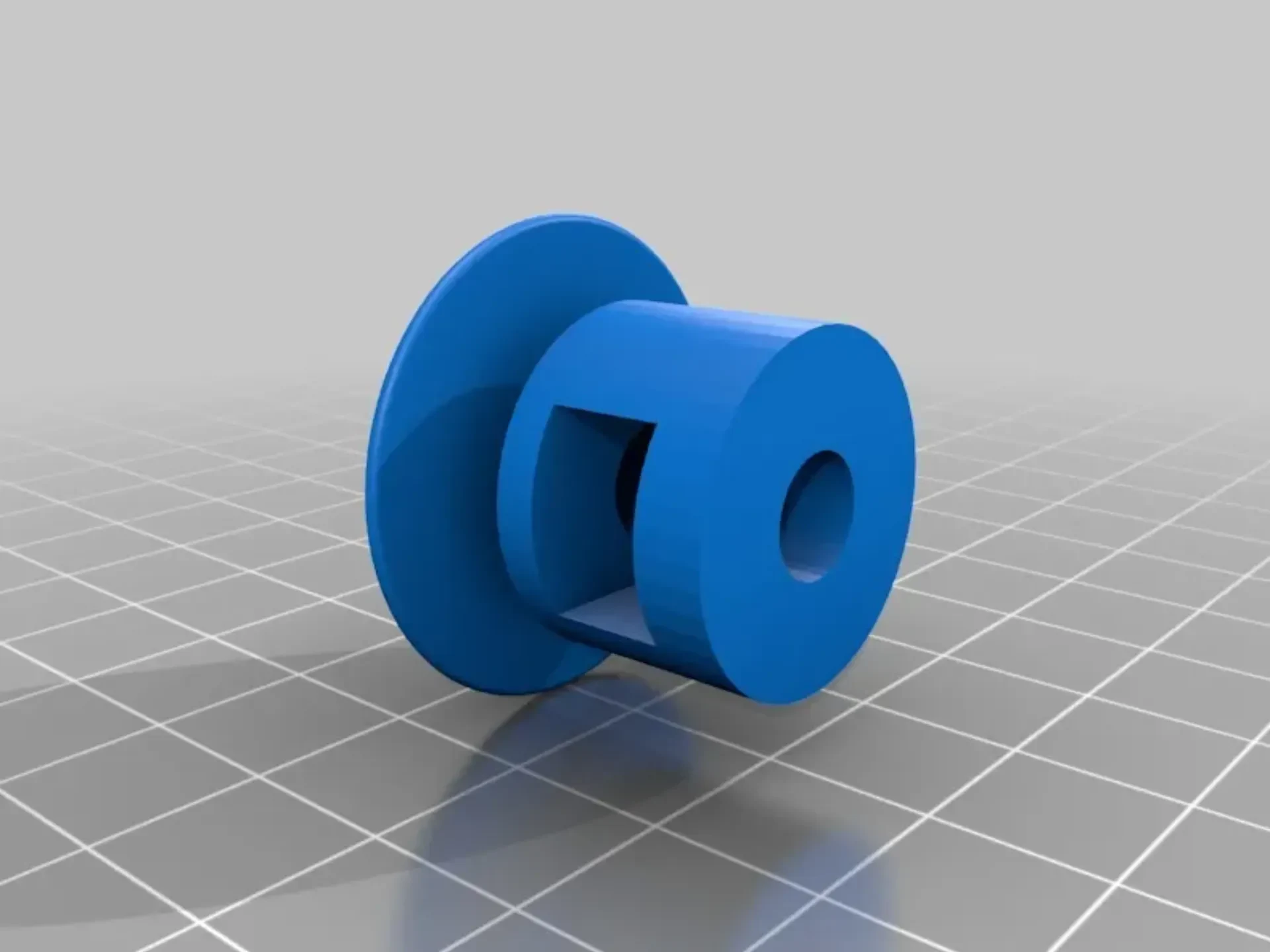

интерфейс, печатный

сделать один адаптер.

Я рекомендую небольшую высоту слоя на соединительной детали, поскольку она будет контактировать с осью ступицы.

Интерфейс имеет углубленное отверстие M6, поэтому можно использовать некоторые варианты длины вертела. У меня его нет под рукой, поэтому я не знаю, какая стандартная длина.

Если он слишком длинный, файл проставки пружины необходимо будет отредактировать соответствующим образом.
