Измерительный стержень для велосипедной ступицы сквозной ...

Благодаря появлению стандарта ступиц Boost теперь может быть сложно взглянуть на колесную пару или ступицу и определить, подойдет ли она к определенной раме. Эта клюшка, созданная по дизайну DT Swiss, быстро вставляется в ступицу и позволяет быстро определить размер.

Фон

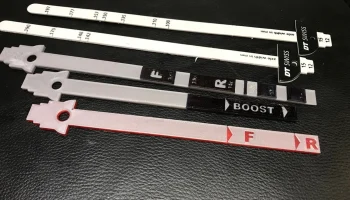

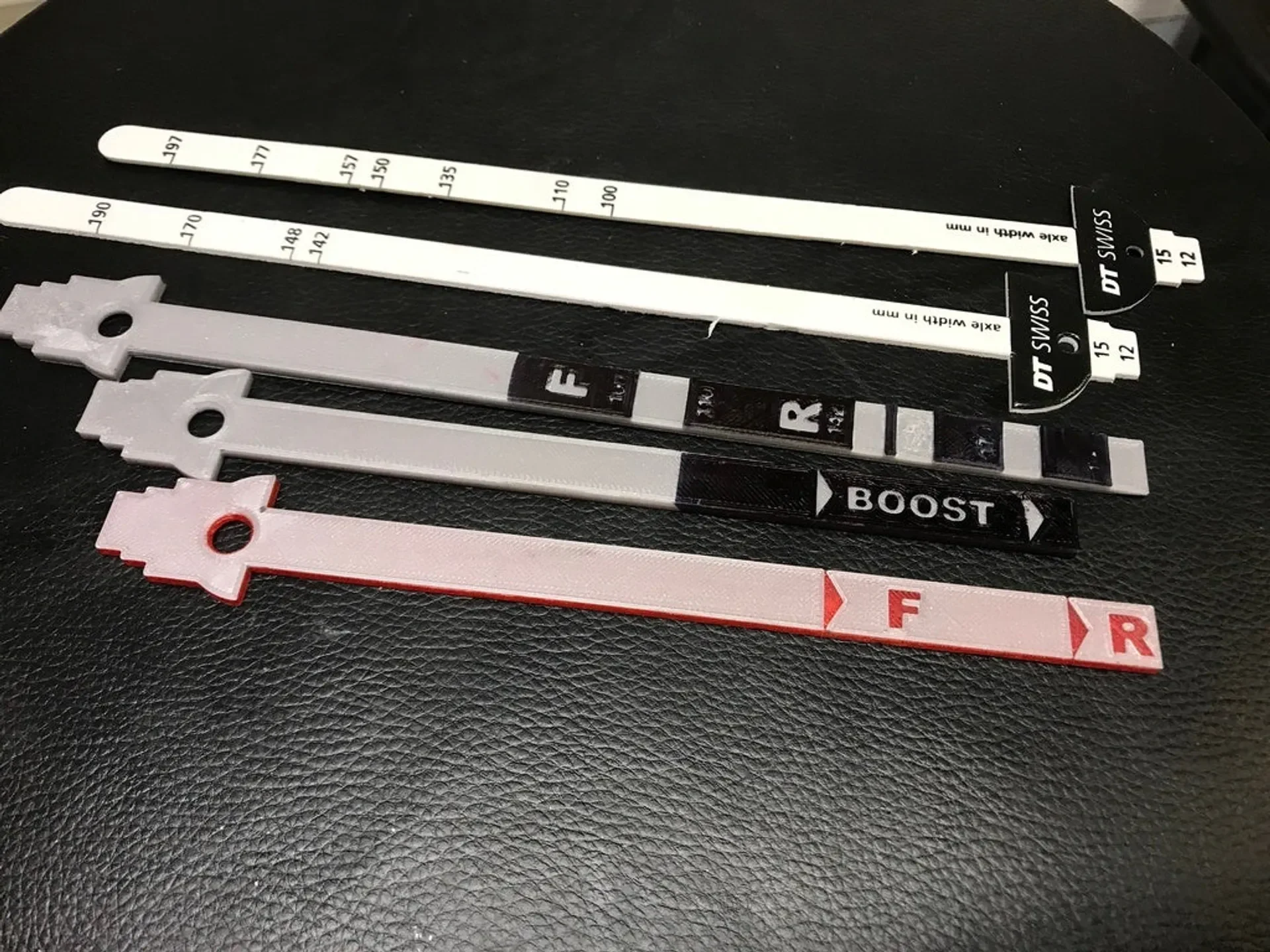

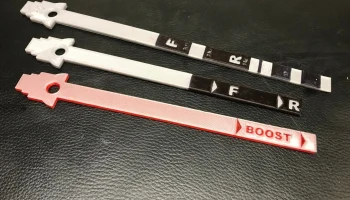

Я являюсь членом Ассоциации профессиональных велосипедных механиков (PBMA) и недавно посетил один из их технических семинаров, где несколько велосипедных компаний предоставили техническую информацию о своей технике и о том, как с ней работат��. Одной из классных вещей, которые раздала компания DT Swiss, была мерная линейка для проверки ширины ступицы сквозной оси. (см. два из них вверху второй фотографии). Я подумал, что дизайн великолепен, поэтому сделал свою собственную версию, которую можно напечатать на 3D-принтере.

Версии

У меня есть две версии, первая доступна в нескольких размерах:

Измерительная палочка ступицы

Версия длиной 148 мм, которая охватывает втулки Boost и без Boost.
Версия длиной 157 мм, которая охватывает вышеуказанное, и SuperBoost 150/157 мм.
Версия длиной 177 мм, которая охватывает вышеуказанные втулки, а также втулки для фэт-байков длиной 170/177 мм.
Версия длиной 197 мм, которая охватывает вышеуказанные втулки, а также втулки для фэтбайков длиной 190/197 мм.

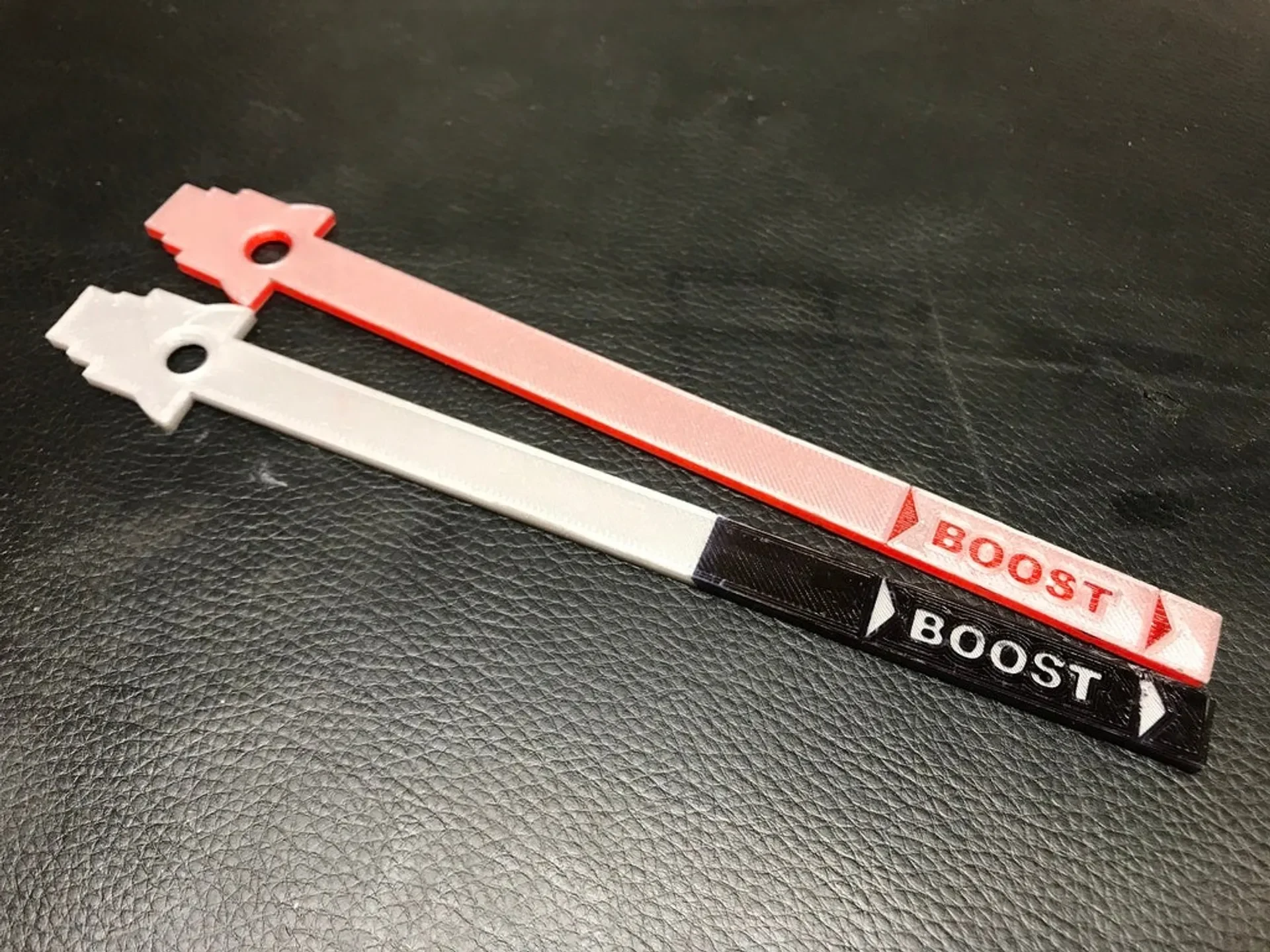

Измерительный стержень с наддувом/без наддува
Сюда входят передние ступицы 100/110 мм, а также задние ступицы 142/148 мм.

Как использовать эту мерную линейку

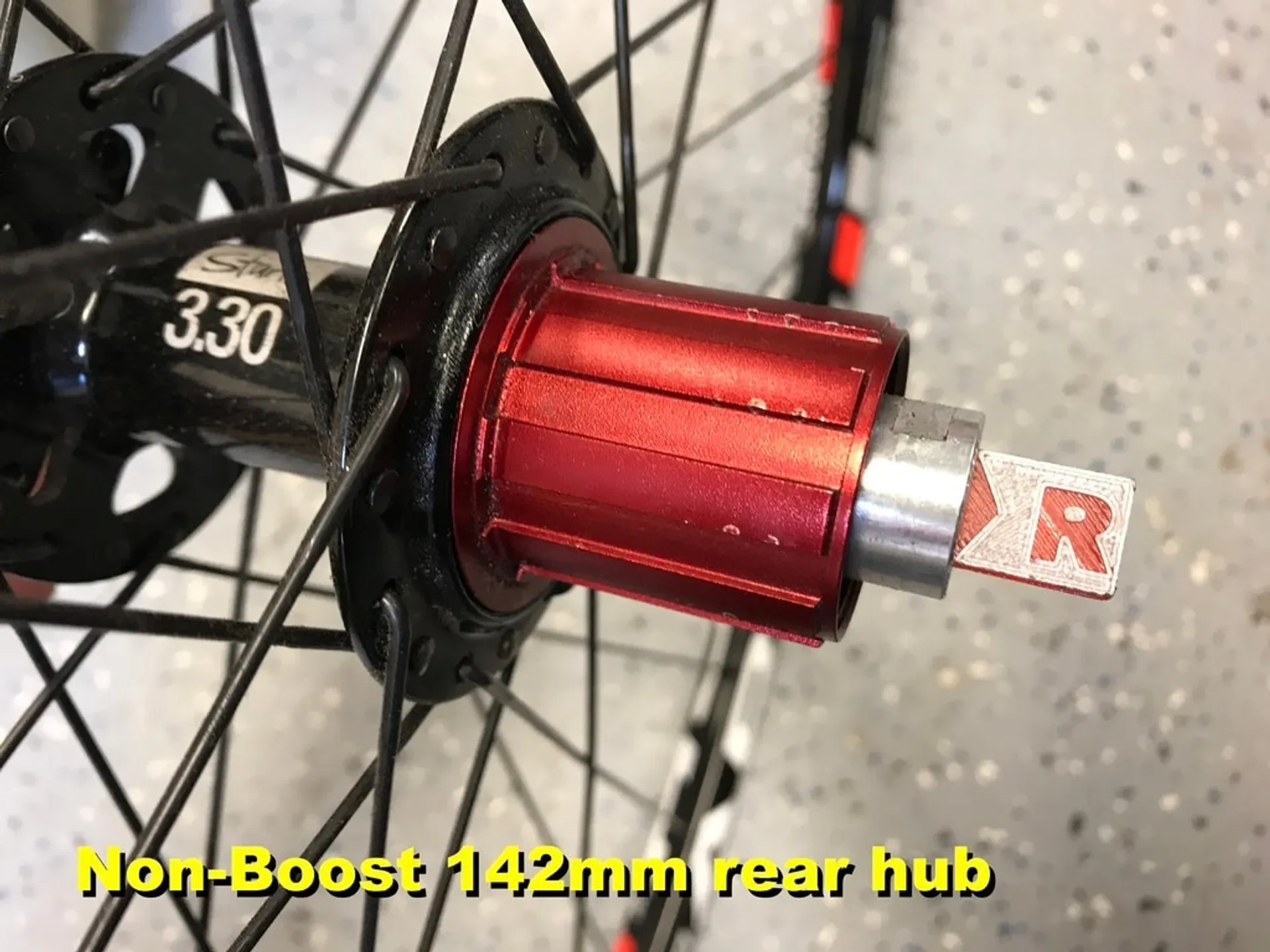

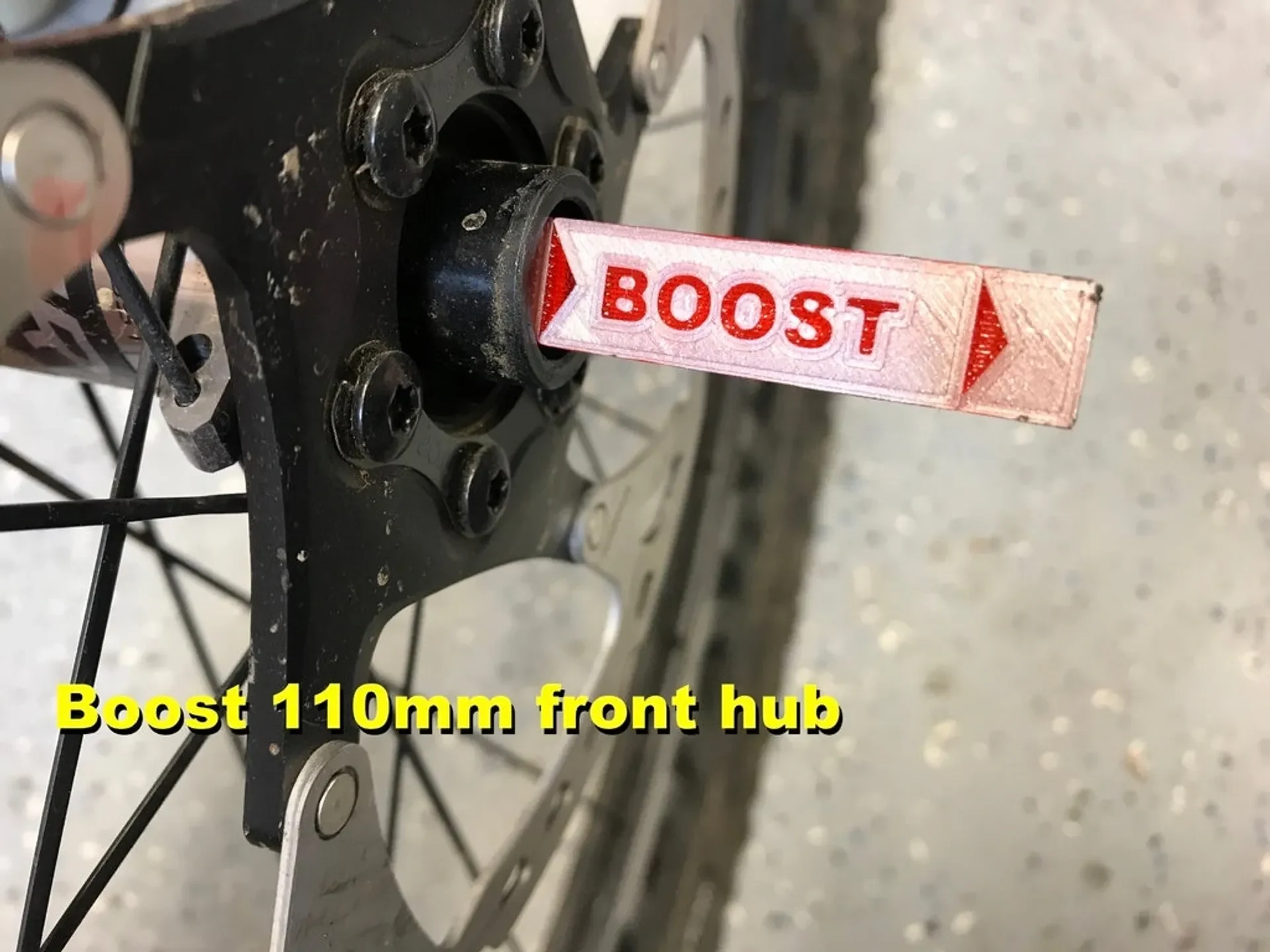

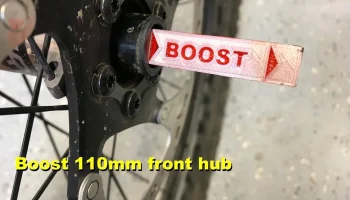

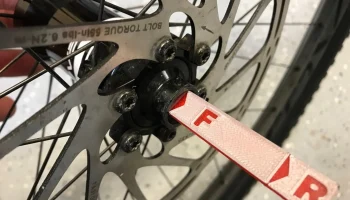

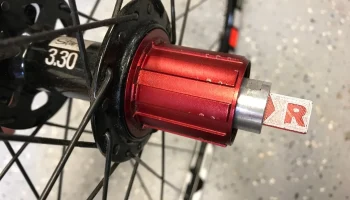

В версии Boost/Non-Boost имеются стрелки, соответствующие 100, 110, 142 и 148 мм. Сторона, отмеченная буквами «F» и «R», относится к размерам без Boost 100 и 142 мм, а сторона с надписью «BOOST» — к размерам Boost 110 мм и 148 мм. Проденьте палку через ступицу и посмотрите, какая стрелка совпадает с концом оси, и вы поймете, с какой из них вы имеете дело. Обратите внимание, что вы выравниваете стороны стрелки — см. фотографии!

В стандартной версии имеются текстовые обозначения, которые могут печататься хорошо, а могут и нет. Вырезы начинаются с буквы «F» и соответствуют диапазону 100-110 мм для передних ступиц. (без Boost и Boost) Далее идет буква «R» для задних ступиц, 142-148 мм для задних ступиц без Boost и Boost, небольшой зазор в 2 мм до ширины Super Boost 150-157 мм, затем последние два выреза соответствуют 170-177 мм (более узкие ступицы для фэтбайков) и 190-197 мм (самые широкие ступицы для фэтбайков)

Устройство проверки диаметра ступицы

На коротком конце стержня имеются три щупа для втулок сквозной оси диаметром 12, 15 и 20 мм. Просто вставьте короткий конец во втулку и посмотрите, какой из них подойдет.

Печать

Оптимизирован для печати с высотой слоя 0,3 мм. Вы можете печатать более мелко, но вы просто тратите время, поскольку нет необходимости сохранять вертикальные детали. Никаких подставок, текст на нижней стороне хорошо перекрывается. Вставьте сменные нити M600, чтобы сделать эту деталь многоцветной — вы можете сделать сэндвич из контрастных цветов или обозначить цветом стороны с усилением и без усиления, чтобы еще быстрее идентифицировать. В крайнем случае, вы можете распечатать одним цветом, а затем использовать краску, чтобы заполнить буквы, или даже маркер, чтобы раскрасить внешнюю поверхность, чтобы придать контраст.
