Крышка бачка для прокачки тормозной жидкости......

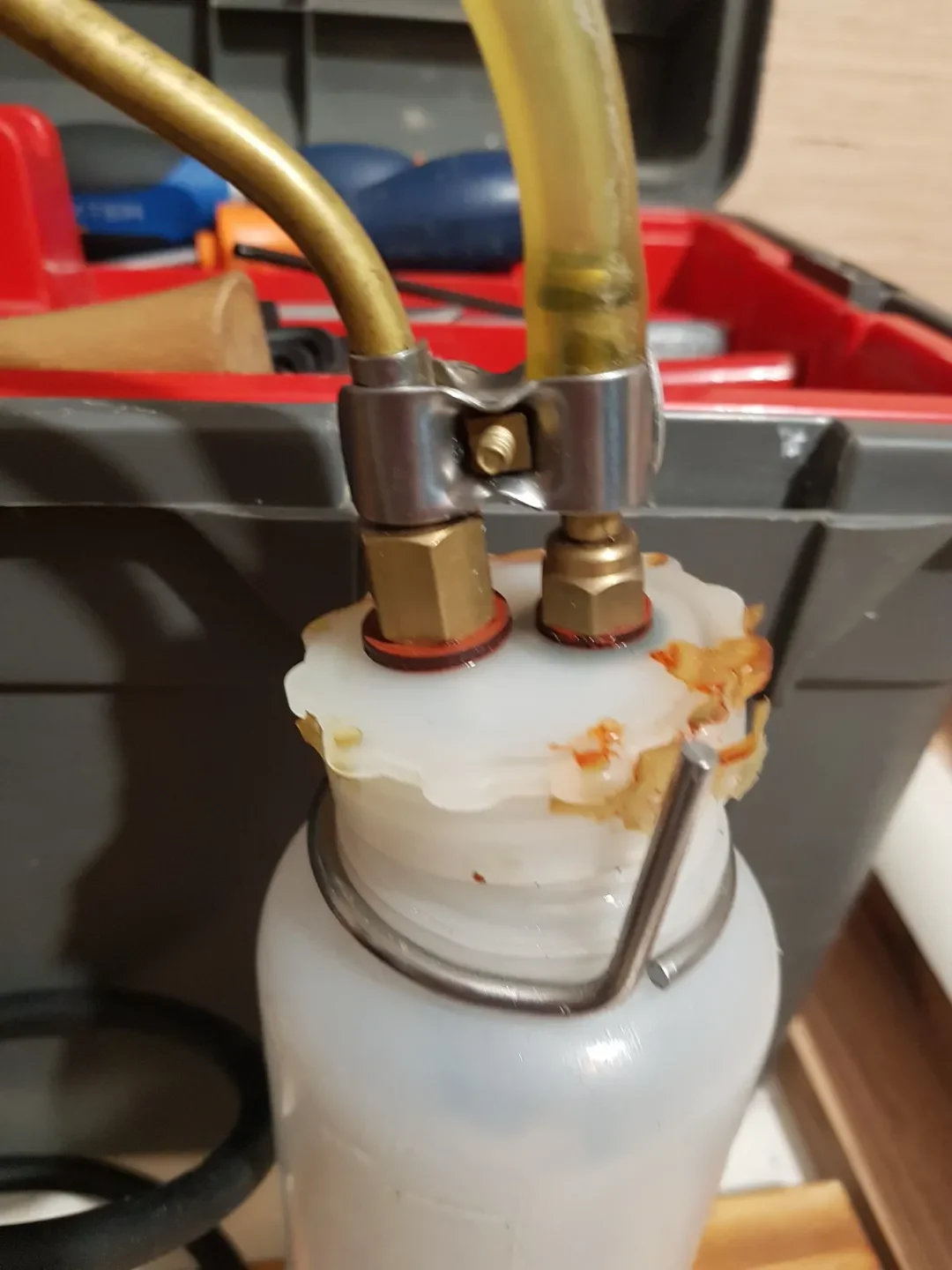

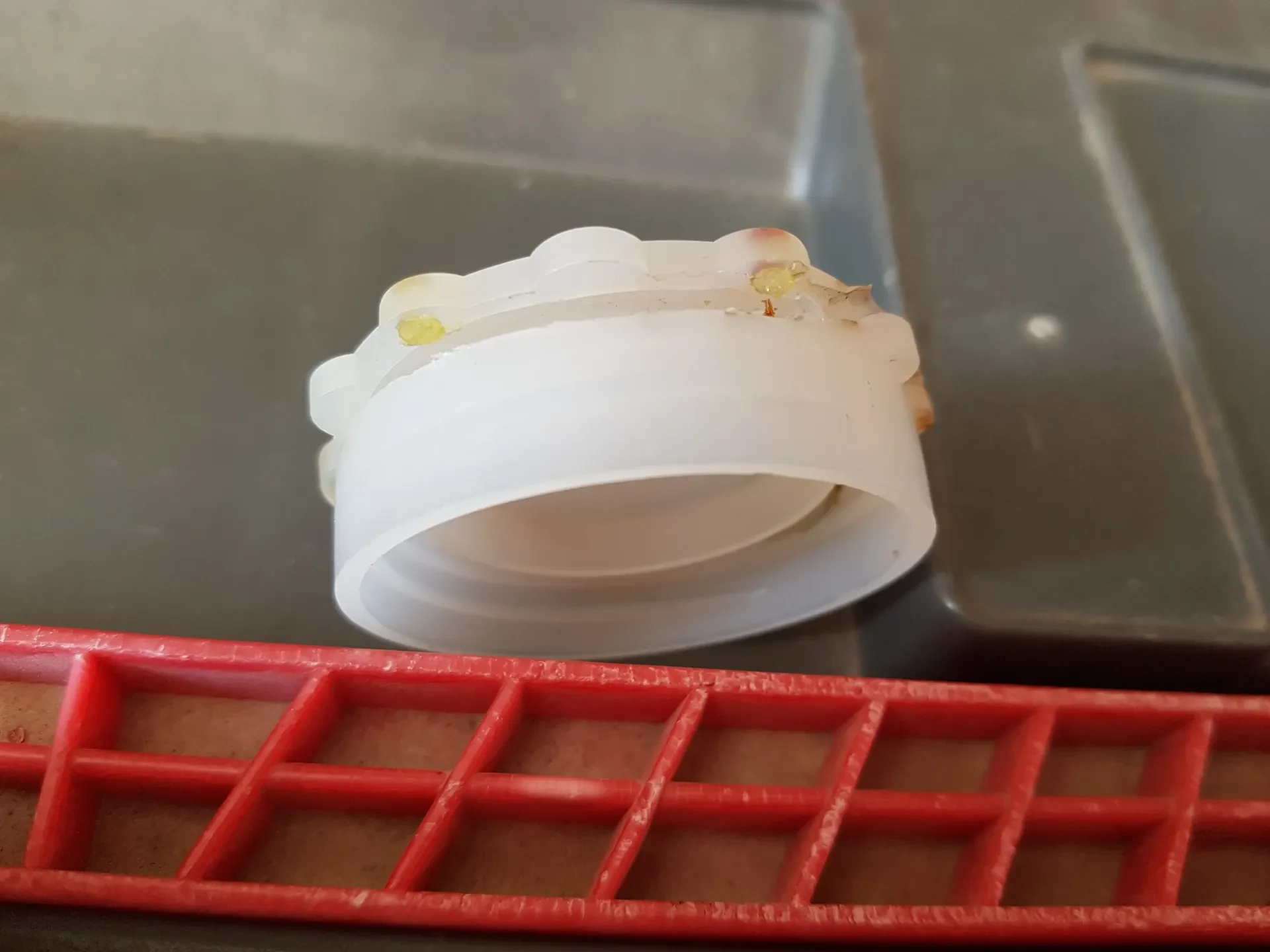

Крышка моего бачка для прокачки тормозной жидкости была повреждена. Верхняя часть крышки была треснута, и я безуспешно пытался ее приклеить. Поскольку я не могу найти на рынке только кепку, я решил спроектировать и распечатать ее на 3D-принтере.

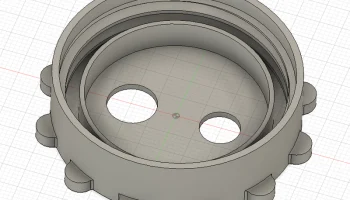

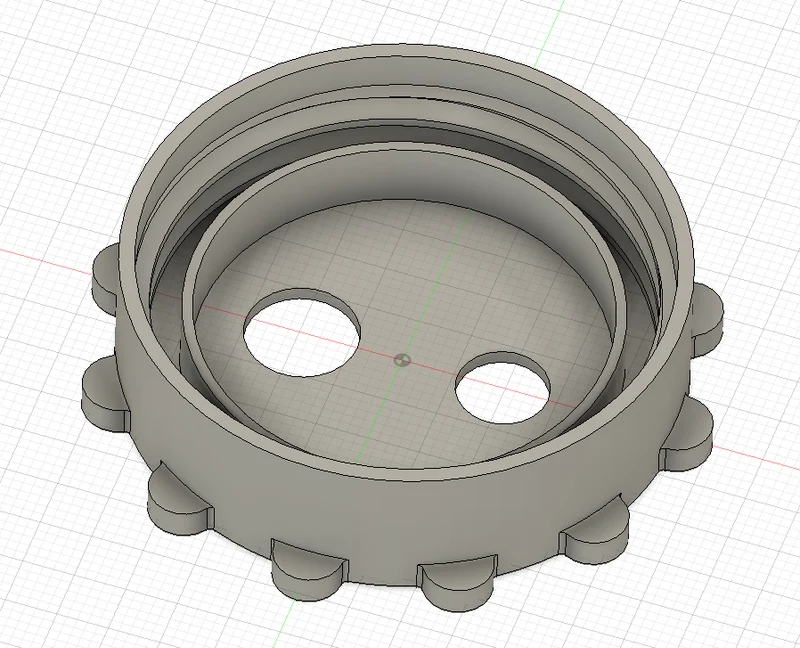

Дизайн выполнен в Fusion 360 из оригинальной крышки и адаптирован для 3D-печати. В основном верхняя часть колпачка плоская, а не изогнутая, как у оригинальной.

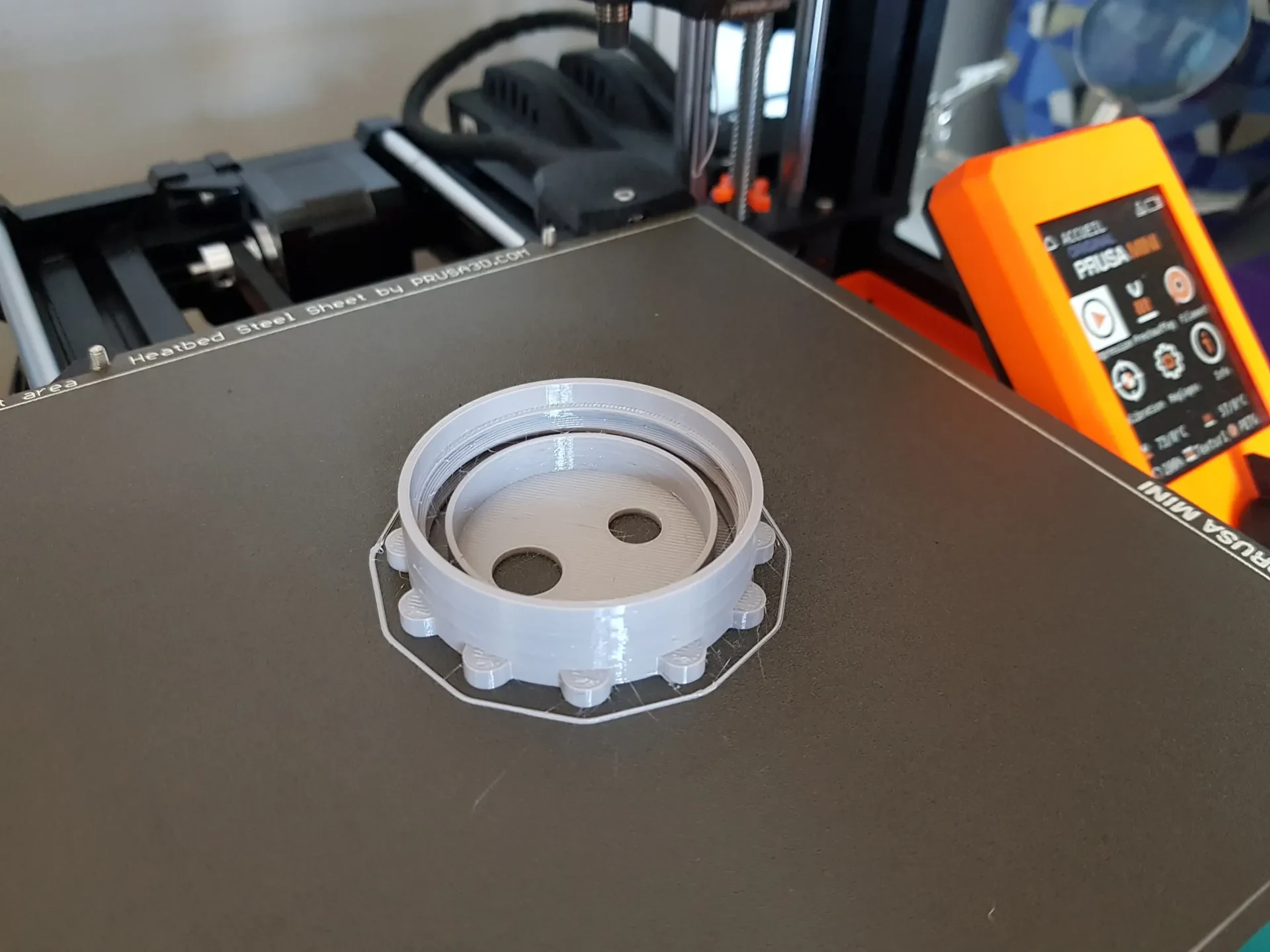

Я напечатал первый прототип из недорогого переработанного PLA, чтобы проверить, что все правильно, особенно резьба на крышке. Используется резьба ISO диаметром 50 мм и шагом 4 мм. Внутренние поверхности резьбы изменены, чтобы между бутылкой и крышкой было больше места.

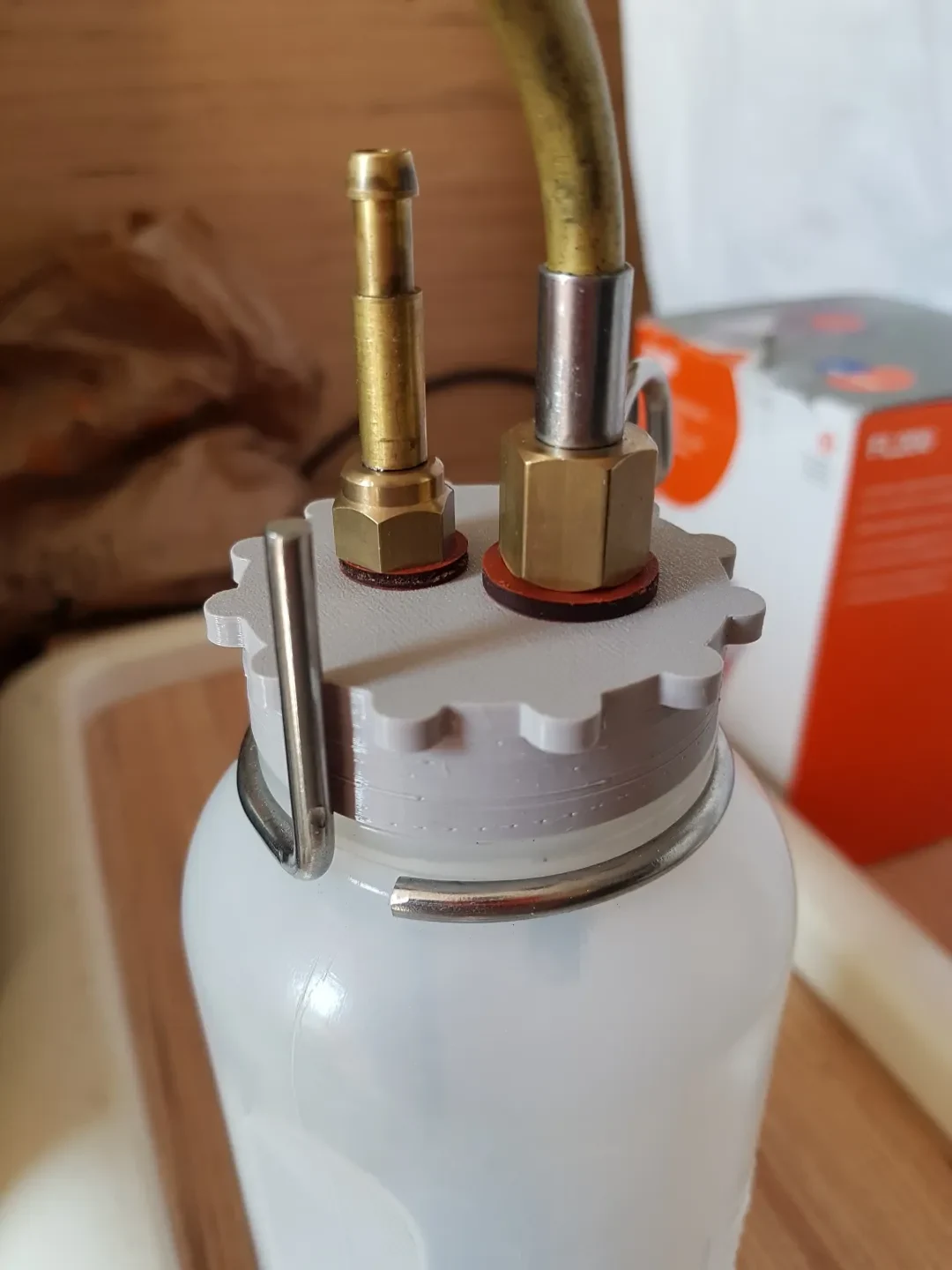

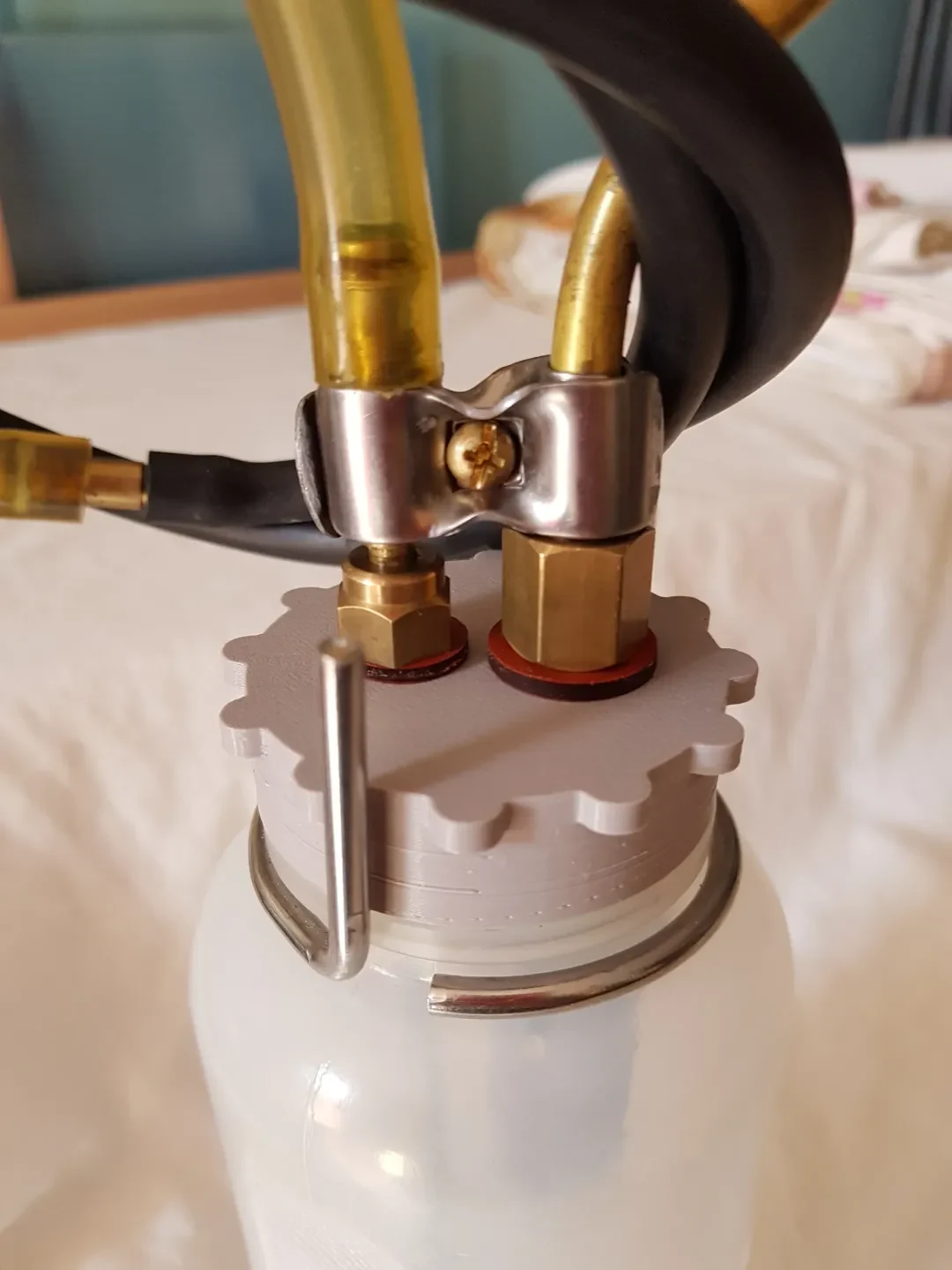

Напечатал окончательный вариант в Prusament PETG, используя высоту слоя 0,20 мм и стандартные параметры PrusaSlicer.

Поддержка не требуется, если вы распечатаете его в перевернутом виде.

Поверх файлов .stl и .3mf я загрузил файл Fusion 360 .f3d, чтобы вы могли изменить дизайн и адаптировать его к своим потребностям.

Как обычно, отзывы и комментарии (и обязательно «лайки») всегда будут приветствоваться. Не стесняйтесь публиковать красивые фотографии своих работ.

Наслаждайтесь
