Двигатель BLDC, Outrunner

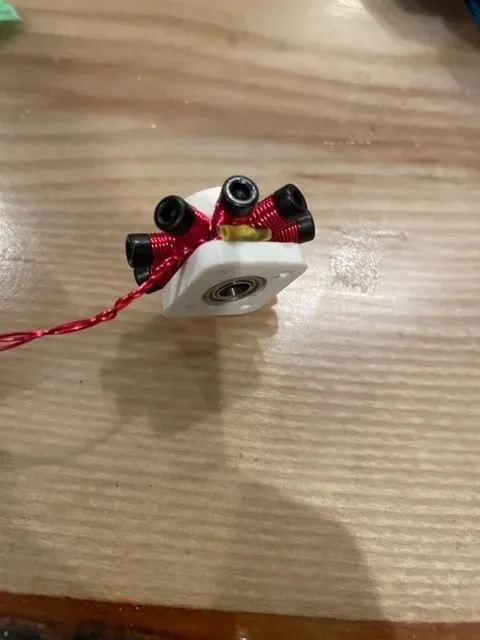

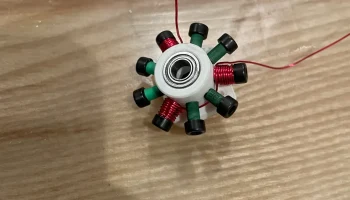

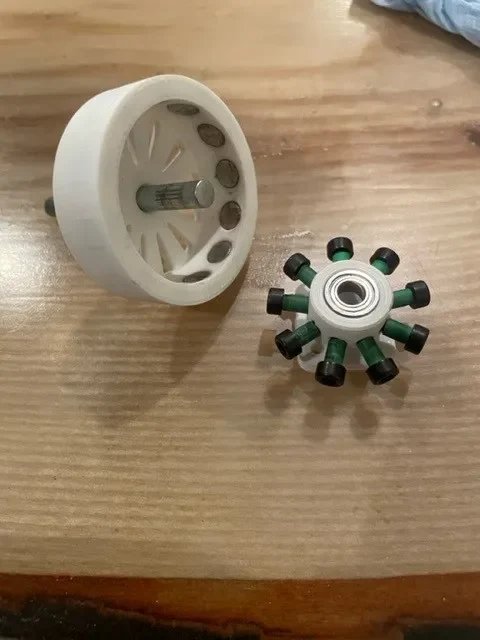

Это бесщеточный двигатель, который я разработал, чтобы изучить электродвигатели. Это 9-слотовый двигатель с 12 магнитными полюсами. Следующая ссылка может быть использована для помощи в подключении. http://www.bavaria-direct.co.za/scheme/calculator/ Я подключил двигатель в конфигурации Y.

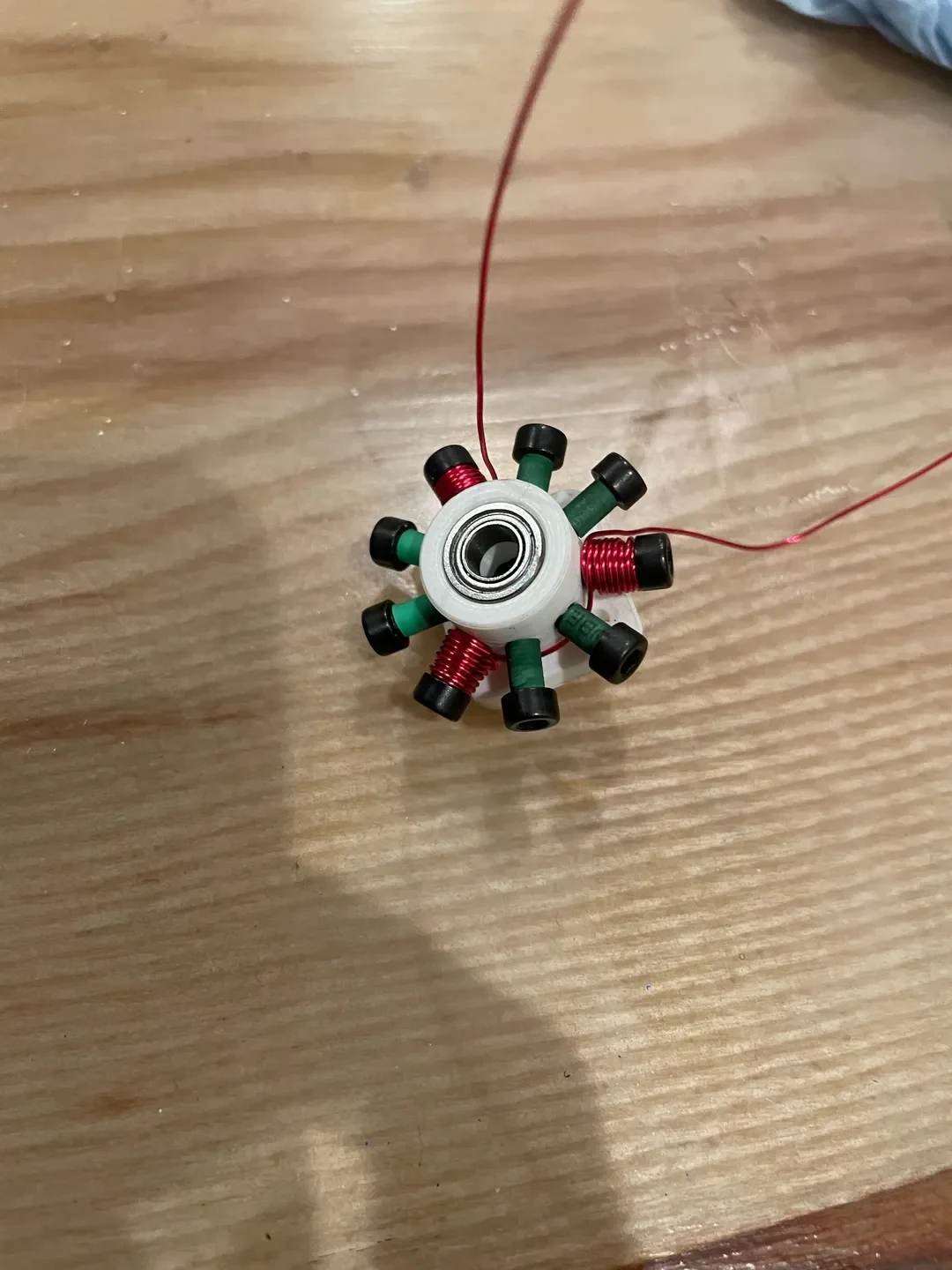

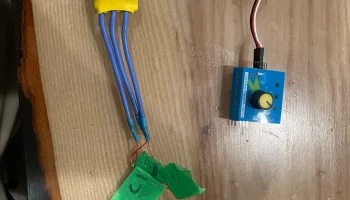

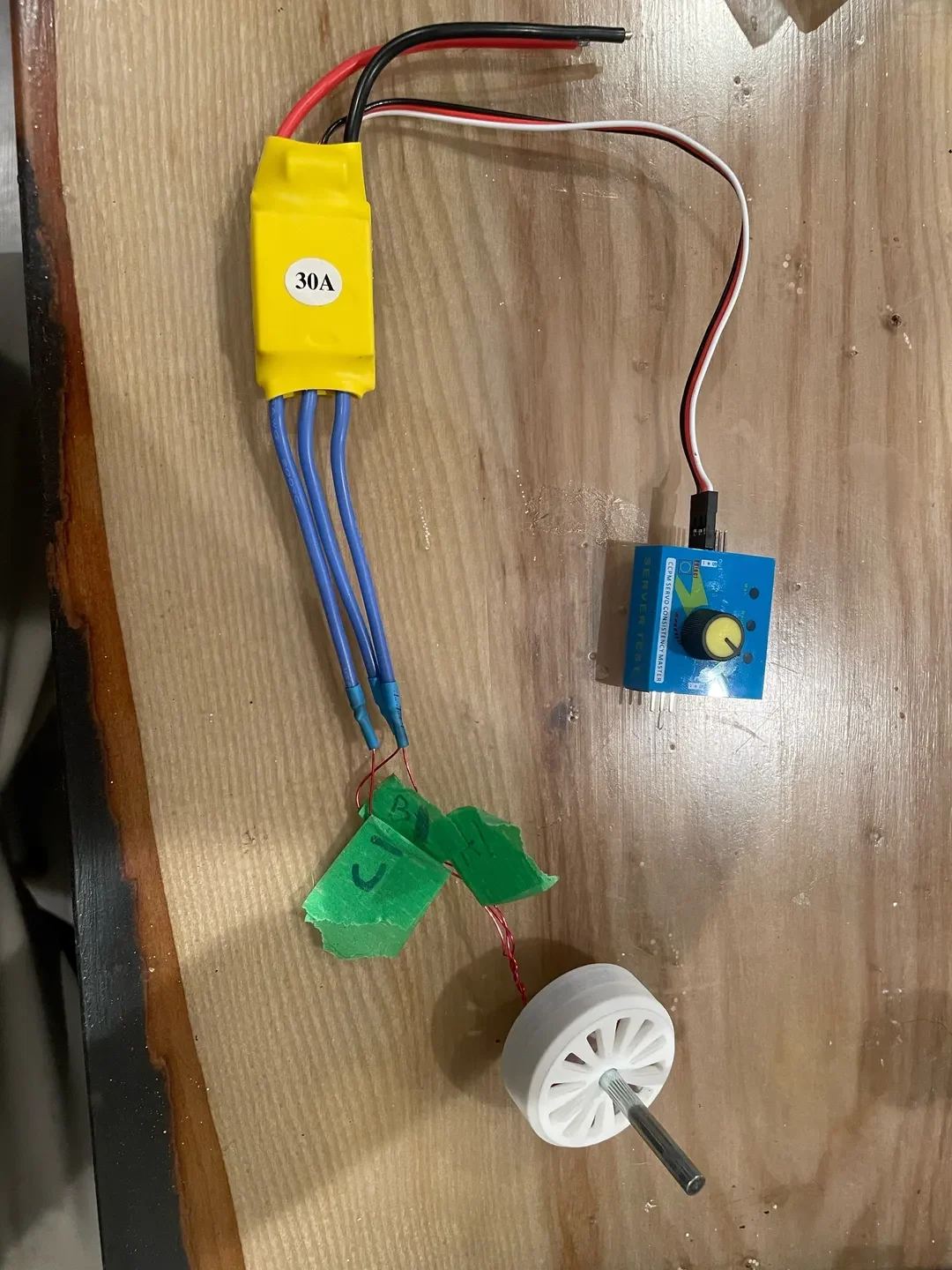

Вам понадобятся два подшипника диаметром 10 мм и внутренним диаметром 5 мм, вал двигателя диаметром 5 мм, 9 болтов диаметром 8 мм (эти болты должны быть магнитными) и немного медной проволоки с эмалированным покрытием. Я использовал провод 24AWG и смог сделать 28 витков. Возможно, вы захотите поиграть с этим числом, но моя первая попытка составила 15 ходов и не удалась. Вам также понадобится ESC для запуска двигателя, тот, который я использовал, можно увидеть на картинке, и он был относительно дешевым. У меня просто была большая часть этого материала, но я включил stp-файл сборки, чтобы его можно было изменить, чтобы он соответствовал другим частям.

провод — https://www.amazon.ca/BNTECHGO-AWG-Magnet-Wire-Transformers/dp/B07DYF89T9/ref=sr_1_5?crid=3UGDQEXTA8JT6&keywords=magnet+wire&qid=1671390510&sprefix=magnet+wire%2Caps%2C379&sr=8-5

ЭКУ — https://www.amazon.ca/RCmall-Brushless-Electric-Controller-Digital/dp/B09MFF7SCW/ref=sr_1_1?crid=2ZZ9A 1V7N311W&keywords=rcmall%2Bxxd%2B30A&qid=1671390574&sprefix=rcmall%2Bxxd%2B30a%2Caps%2C239&sr=8-1&th=1

подшипники — https://www.amazon.ca/5x10x4mm-Shielded-Precision-Miniature-Bearings/dp/B085RGVMBD/ref=sr_1_15?crid=10HK4C XV3YHIQ&keywords=подшипник+5мм+ид+10+мм+од&qid=1671390719&sprefix=подшипник+5мм+ид+10+мм+од%2Caps%2C281&sr=8-15

вал — https://www.amazon.ca/1Pair-Motor-Stainless-Steel-Suitable/dp/B08K4QZHD8/ref=sr_1_1_sspa?crid=1CRHON7UJY4I5 &keywords=5мм+вал&qid=1671390767&sprefix=5мм+вал%2Caps%2C255&sr=8-1-spons&psc=1&smid=A4L4HW2B7OYEH&spLa=Z W5jcnlwdGVkUXVhbGlmaWVyPUExWTZCM1lTMERURENUJmVuY3J5cHRlZElkPUEwNzM4OTgwN0oyNUs2NExYNk9DJmVuY3J5cHRlZEFkSWQ9 QTAwODIxMTAXS0JMNjZBS1ExVDJIJndpZGdldE5hbWU9c3BfYXRmJmFjdGlvbj1jbGlja1JlZGlyZWN0JmRvTm90TG9nQ2xpY2s9dHJ1ZQ==
