Шарикоподшипниковое узкое широкое велосипедное колесо нат...

Я много езжу на велосипеде, и у меня срываются звездочки переключателя передач примерно раз в сезон. Плоским подшипникам, которые они используют, не нравится смазка, которая у меня есть, поэтому я подумал, почему бы не сделать звездочку со сменным шарикоподшипником 605ZZ, который у меня есть в запасах?

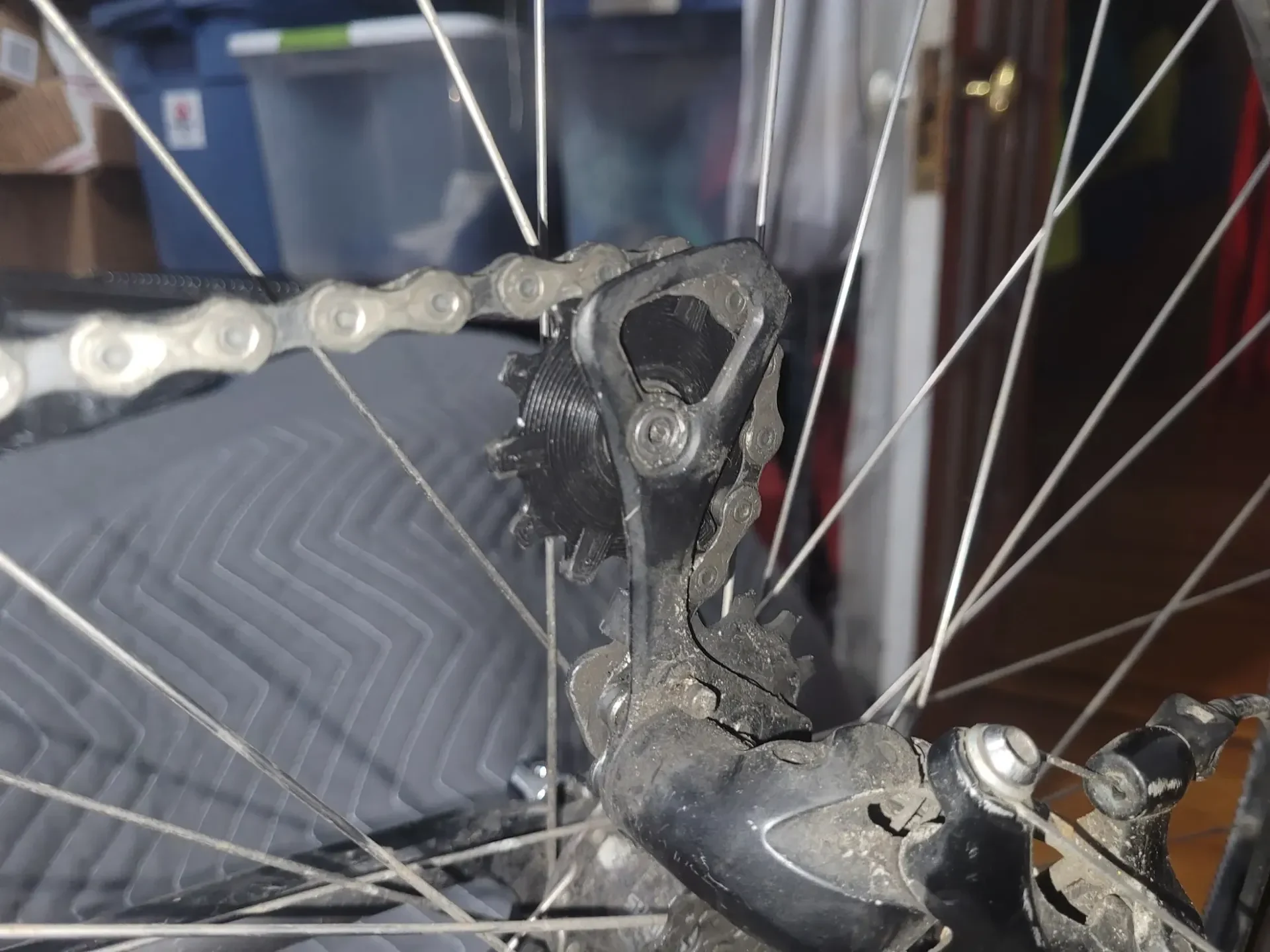

На моем велосипеде установлен переключатель Shimano 105 с коротким/средним затвором, но он подойдет для любого переключателя на 11 скоростей или ниже. Просто убедитесь, что он поместится во все выступы на клетке переключателя. Эта звездочка имеет дополнительный зуб и узкое расстояние между зубьями, что помогает снизить удары цепи; обязательно совместите более толстый зуб с более широкими звеньями цепи. Он просто очищает язычки цепи на моем переключателе.

Этот принт требует поддержек. Если вы умеете печатать с растворимыми подложками, вы получите более качественную печать и уменьшите объем отделочной работы. Если вы используете обычные опоры, то вам придется слегка подпилить поддерживаемую сторону зубов, чтобы все было идеально. Первые пару минут езды он может издавать небольшой шум, но быстро изнашивается. Если ваша цепь подпрыгивает и застревает, вам нужно выполнить дополнительную очистку или настройку принтера.

Я вполне доволен прототипом PLA, на котором сейчас проезжаю около 100 км, хотя отмечу, что у меня в комплекте также есть готовый отпечаток из поликарбоната. Я напишу, как долго прослужит НОАК, если/когда он умрет.

Рекомендуется печатать с толщиной стенки МИНИМАЛЬНО 3 мм, поэтому более 8 слоев с соплом 0,4 мм, я использовал 6 слоев с соплом 0,6 мм. Печать в 99 слоев обеспечивает прочную деталь.

После печати вам нужно будет запрессовать подшипник 605ZZ (НЕ 608ZZ); Я использую небольшие тиски и головку, но С-образный зажим (и головка) также подойдет. Установить его в переключатель немного сложнее, так как вам понадобятся две шайбы диаметром 5 мм со стороны станины и одна шайба диаметром 5 мм с другой, всего получится проставка толщиной 3 мм. Я использую крошечную каплю клея Crazy, чтобы скрепить вещи; не допускайте попадания клея в подшипник. Окончательная сборка должна иметь толщину 8 мм.

Шаг цепи 0,5 дюйма используется практически исключительно на велосипедах, поэтому теоретически он может работать с любой велосипедной цепью, которая подходит к зубьям. Не стесняйтесь экспериментировать со шкалой Z, чтобы точно настроить ее под вашу цепь (обрезание STL и добавление вычитающего цилиндра помогает сократить время печати для проверки толщины зуба).

Оставьте комментарий, если вы хотите другое количество зубов, и я добавлю файлы. Если вам неудобно менять звездочки переключателя передач самостоятельно, я не рекомендую вам пробовать этот распечаток. Обычной практикой является нанесение Loctite на резьбу крепежа опорного колеса, обязательно совпадайте с тем, что вы сняли.
