Park Tool DT-5.2 дисковое крепление, держатель стойки тор...

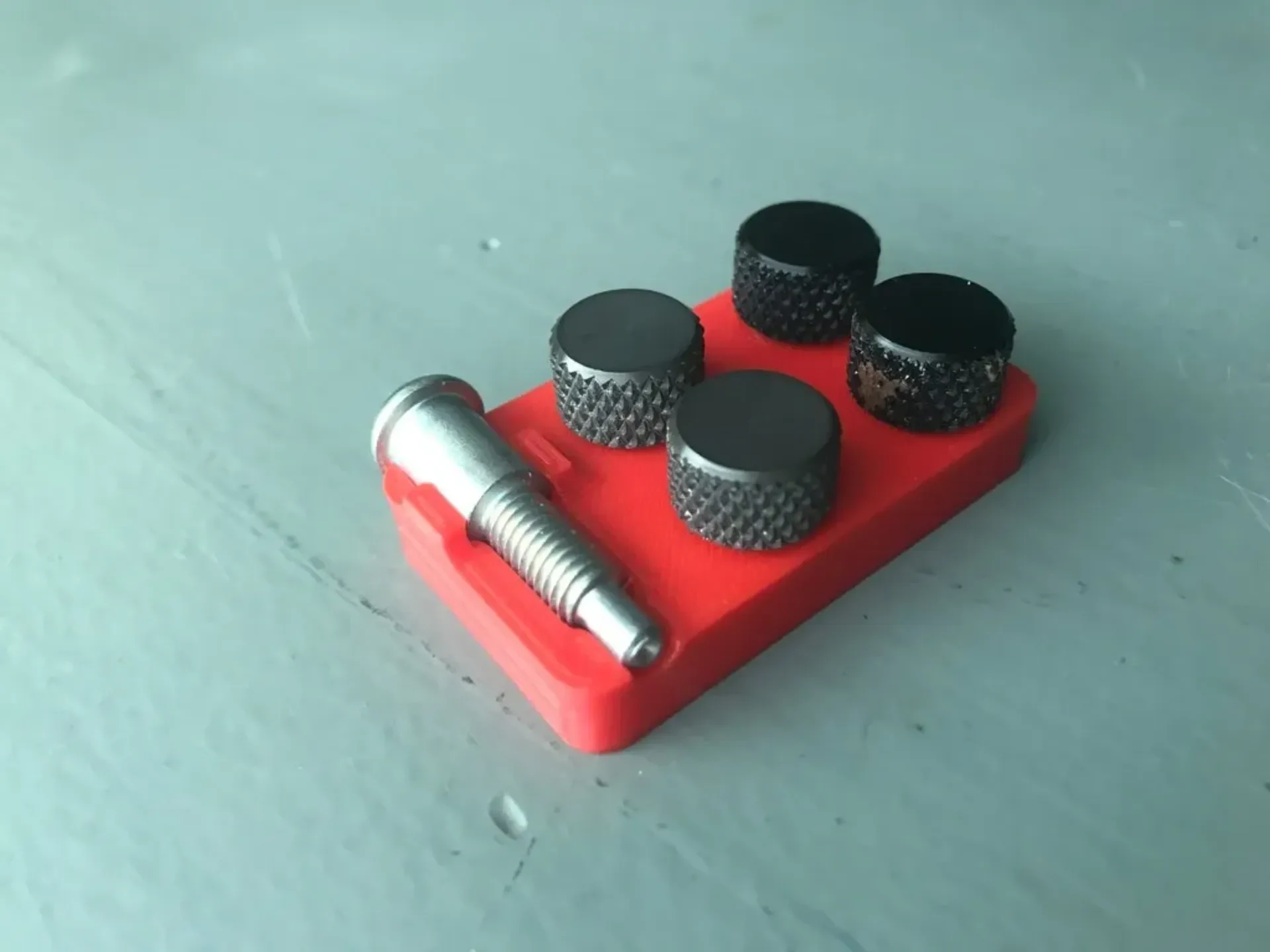

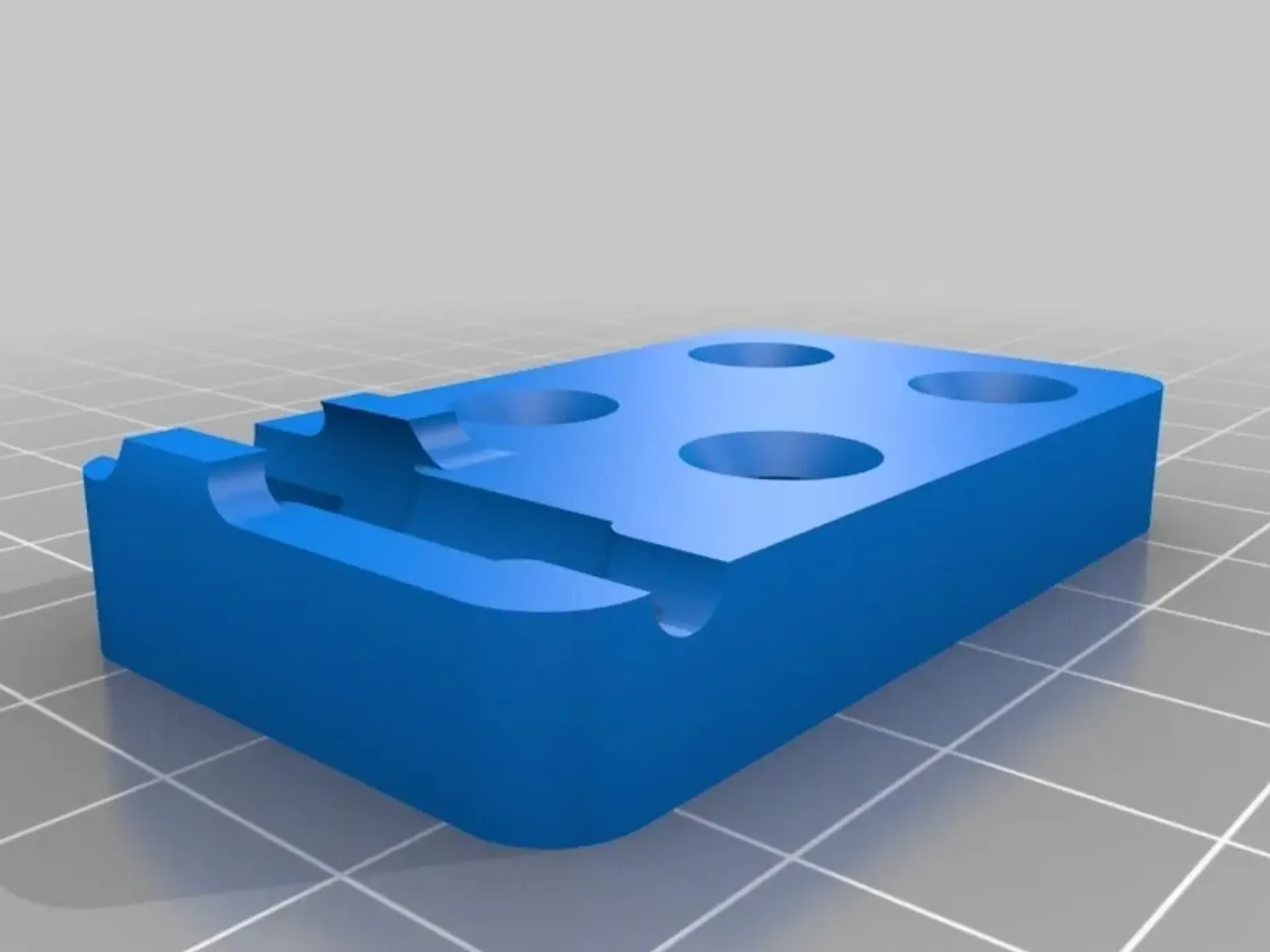

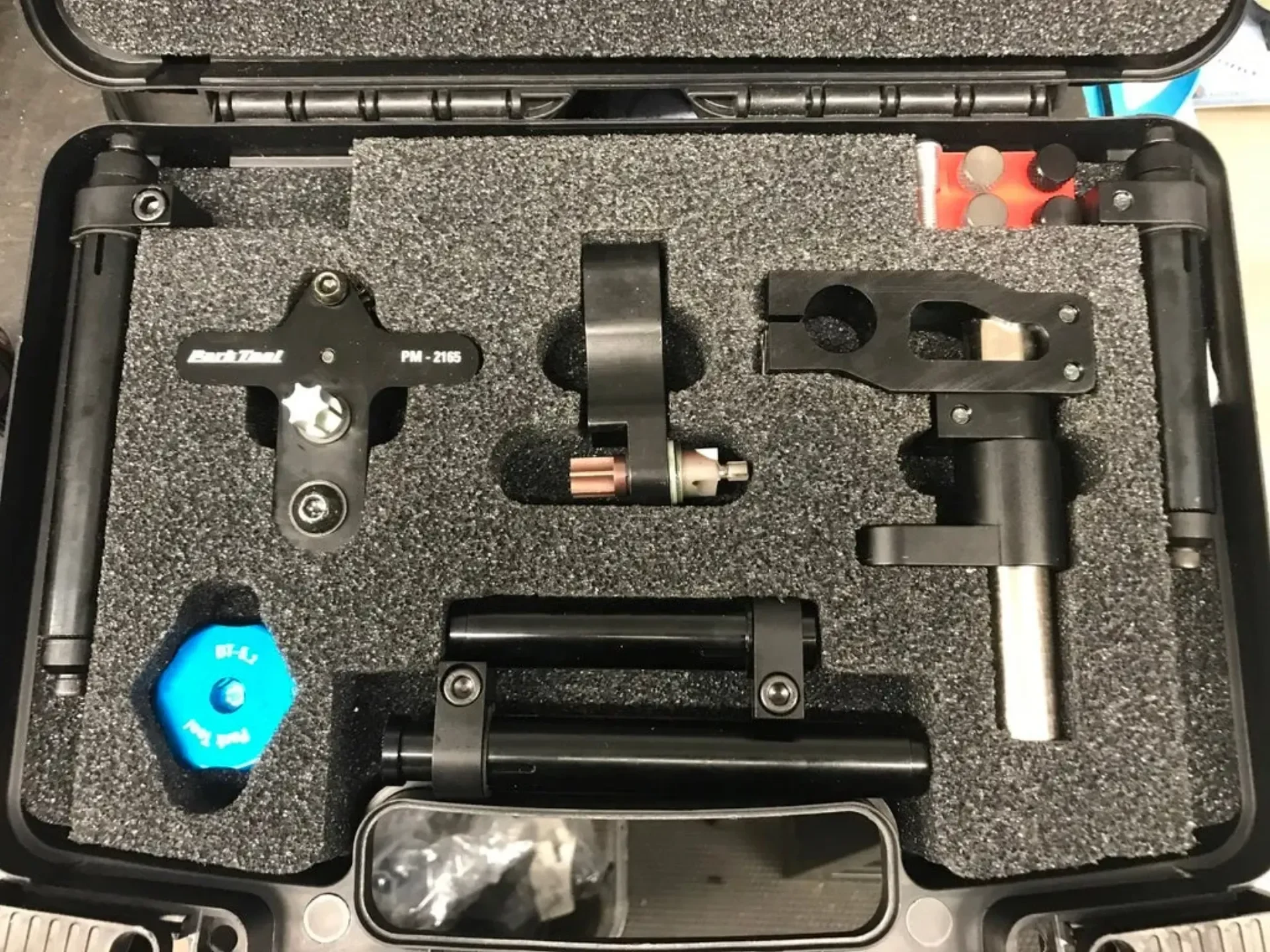

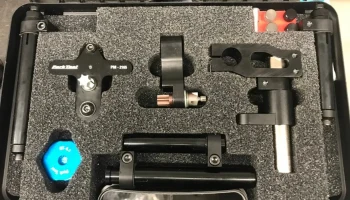

Инструмент для облицовки крепления дискового тормоза Park Tool DT-5.2 поставляется в красивой пластиковой коробке с вырезами во вставке из пенопласта для всех основных деталей. К сожалению, стойки и центральный штифт, необходимые для работы с плоскими (дорожными) дисковыми тормозами, просто брошены в небольшой пластиковый пакет. Это казалось неправильным, поэтому я нарисовал эту штуку, чтобы надежно их удерживать.

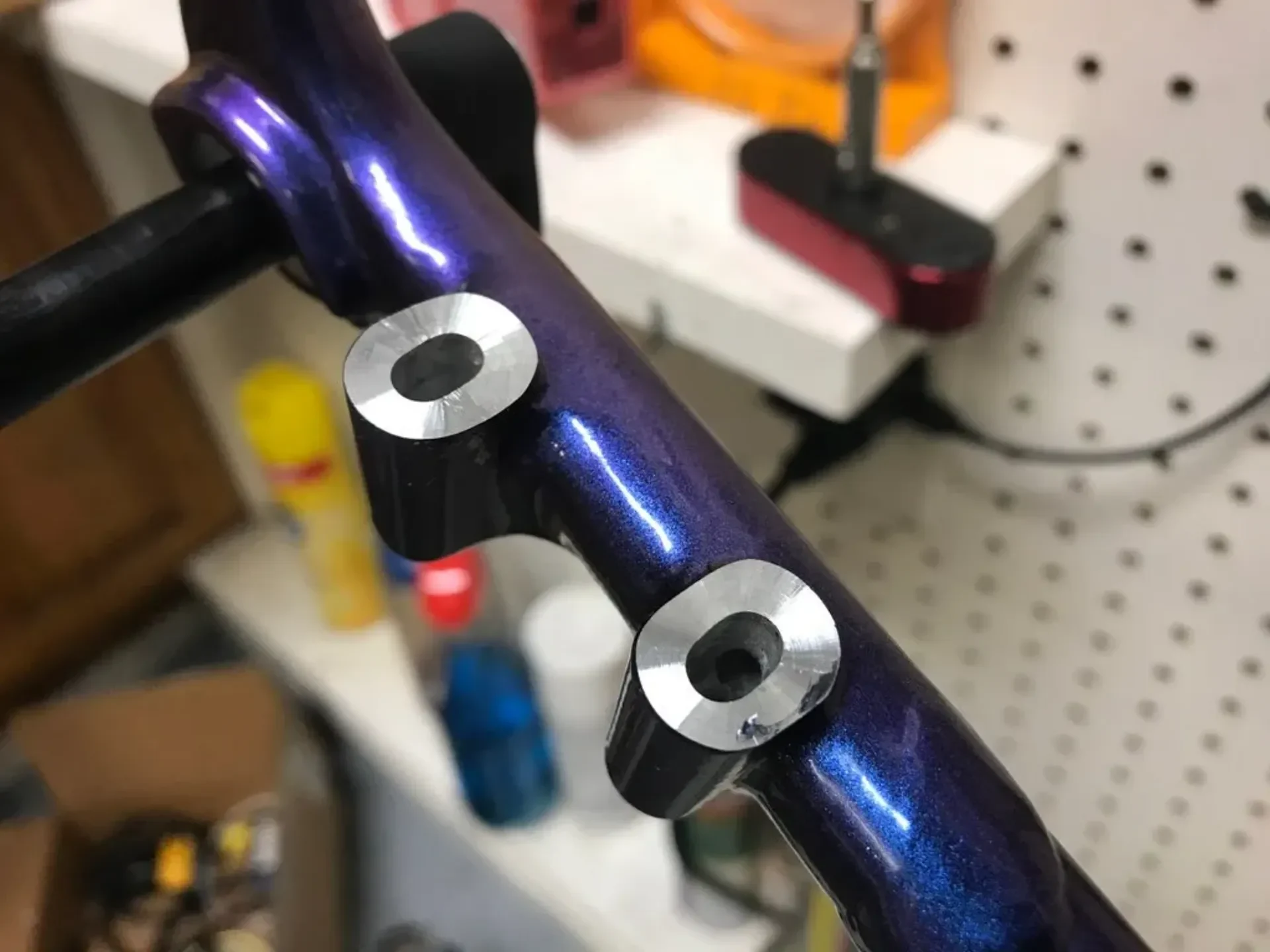

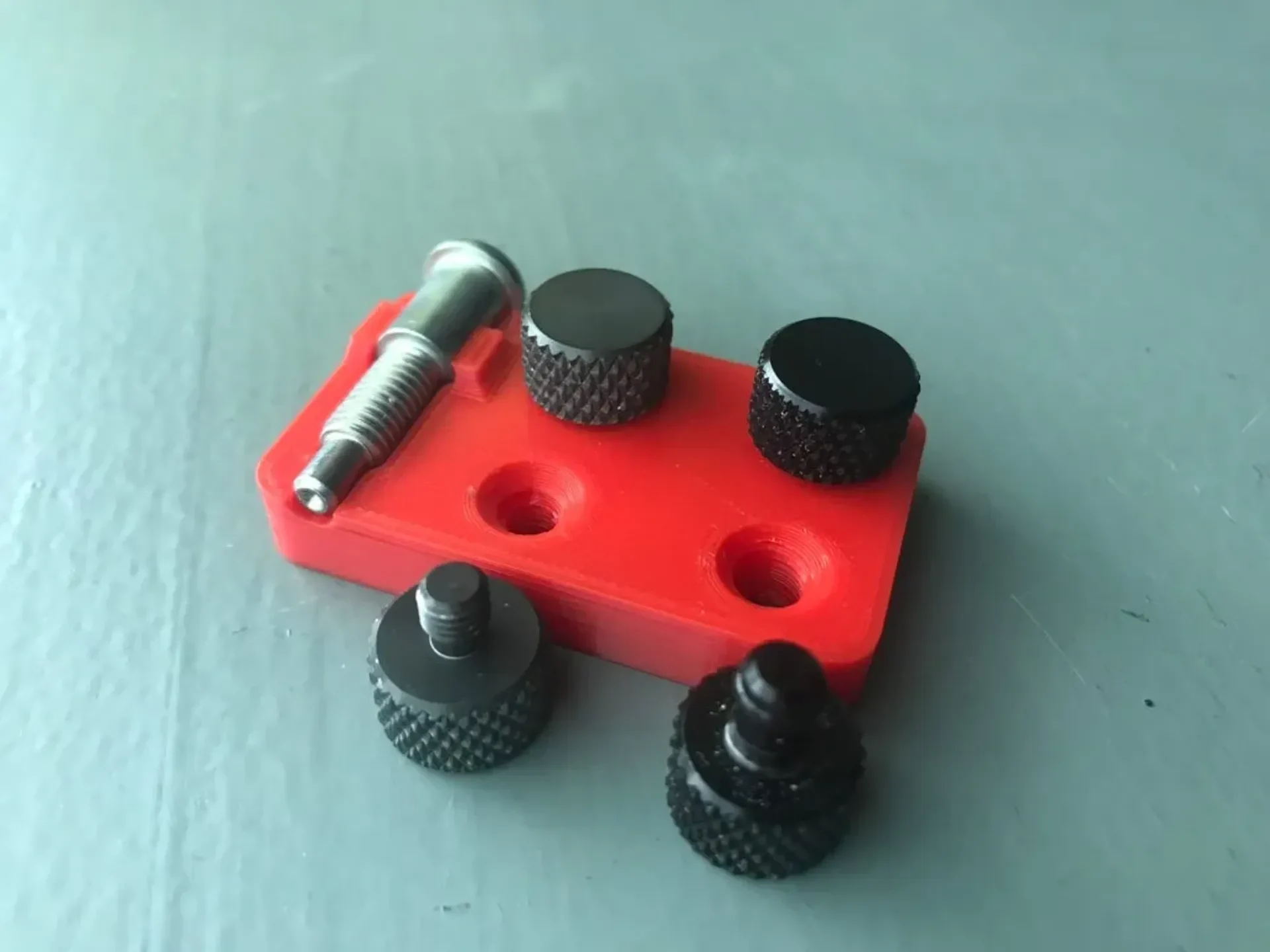

Две серые стойки предназначены для передней вилки и имеют резь��у M5x0,8 мм, удерживающую их на месте. Черные стойки предназначены для заднего тормоза и имеют уплотнительные кольца, удерживающие их на месте, поэтому эти отверстия гладкие и имеют небольшой конус. Серебряный центральный штифт используется на передних тормозах с плоским креплением в качестве направляющей, заменяющей стандартный черный центральный штифт.

Дополнительную информацию об использовании DT-5.2 см. в превосходном обучающем видео Парка: https://www.youtube.com/watch?v=zBsqYnYj\_sE.

Распечатать инструкции
Категория: Краткое описание ручных инструментов

Инструмент для облицовки крепления дискового тормоза Park Tool DT-5.2 поставляется в красивой пластиковой коробке с вырезами во вставке из пенопласта для всех основных деталей. К сожалению, стойки и центральный штифт, необходимые для работы с плоскими (дорожными) дисковыми тормозами, просто брошены в небольшой пластиковый пакет. Это казалось неправильным, поэтому я нарисовал эту штуку, чтобы надежно их удерживать.

Две серые стойки предназначены для передней вилки и имеют резьбу M5x0,8 мм, удерживающую их на месте. Черные стойки предназначены для заднего тормоза и имеют уплотнительные кольца, удерживающие их на месте, поэтому эти отверстия гладкие и имеют небольшой конус. Серебряный центральный штифт используется на передних тормозах с плоским крепление�� в качестве направляющей, заменяющей стандартный черный центральный штифт.

Дополнительную информацию об использовании DT-5.2 см. в превосходном обучающем видео Парка: https://www.youtube.com/watch?v=zBsqYnYj\_sE.

Настройки печати

Производитель принтера: Prusa

Принтер: i3 МК3

Плоты: Нет

Поддерживает: Нет

Разрешение: 0,150 мм

Заполнение: 20%

Нить: Hatchbox PLA красная
Примечания:

Распечатка настолько проста, насколько это возможно. Я бы не стал слишком грубо выбирать высоту слоя, поскольку напечатанная резьба M5x0,8 работает лучше всего, когда высота слоя составляет от 1/4 до 1/5 шага резьбы, поэтому лучше всего подойдет что-то в диапазоне 0,15 мм. Это небольшая деталь, которую можно быстро распечатать на такой высоте слоя.
