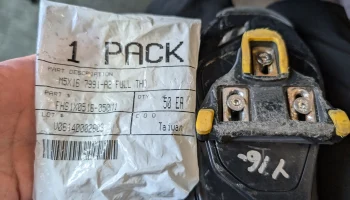

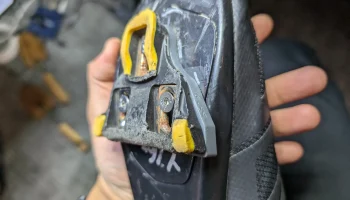

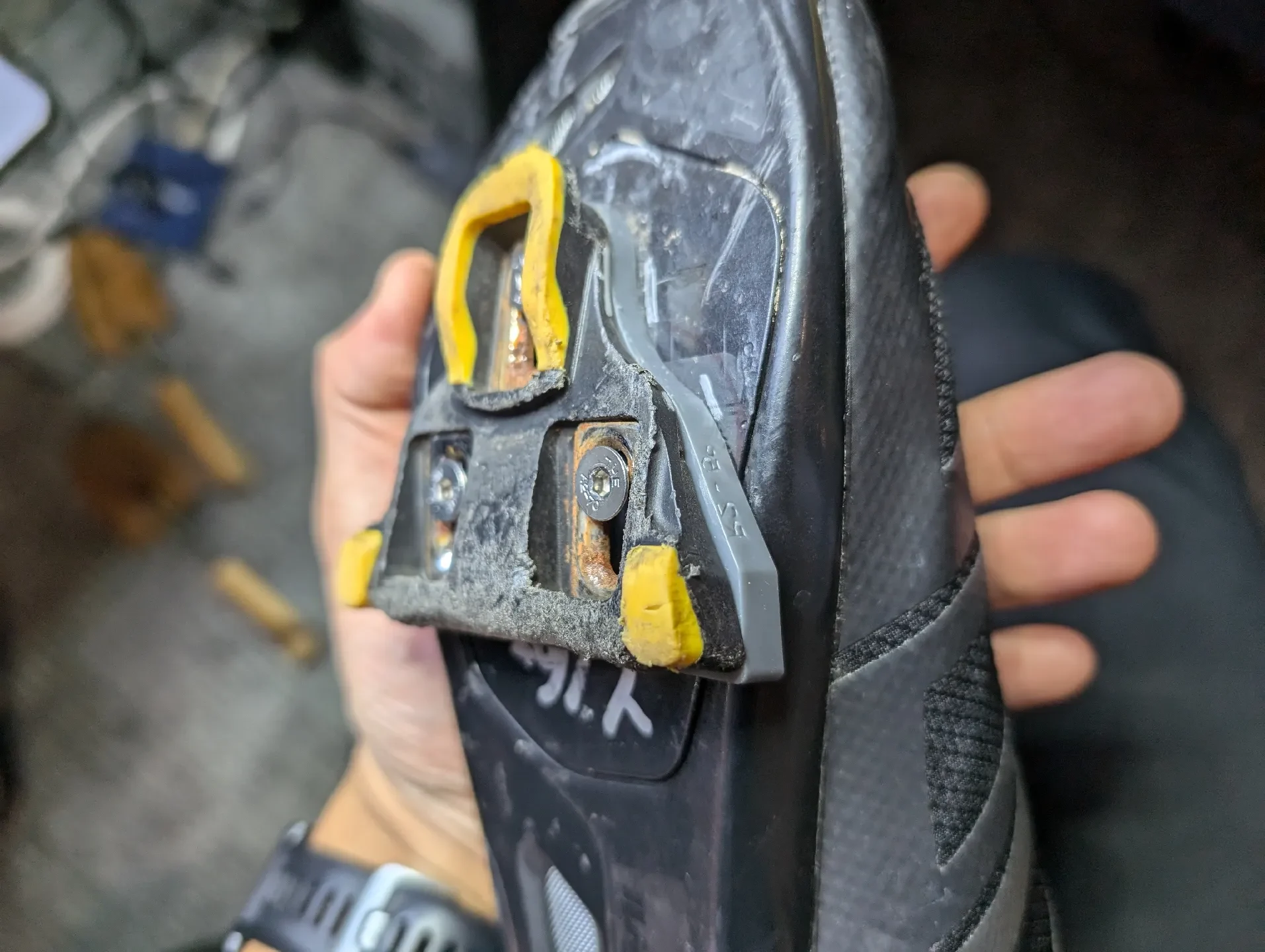

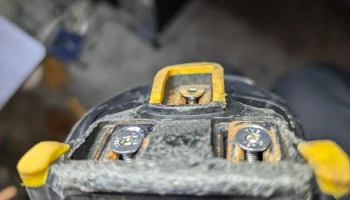

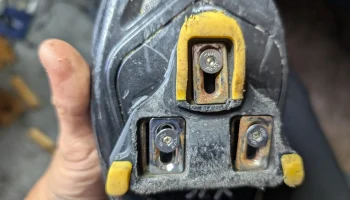

Shimano SPD-SL угловая прокладка для шипов......

Отказ от ответственности
Я не врач, не медицинский работник и даже не спортивный тренер.
все утверждения ниже основаны на моих собственных исследованиях и опыте
Проблема
у велосипедных спортсменов голеностопные суставы могут естественным образом перевернуты или вывернуты, когда они не находятся под нагрузкой или даже когда стоят на собственном весе.
АКА варус против вальгуса
выглядит так
это будет вращение вокруг оси X, как показано на этой диаграмме.
при нагрузке на педали этот естественный угол сглаживается, что может вызвать всевозможные боли и боли.
Как определить, подходит ли это вам

Прочтите этот документ от BikeFit.

Решение
в обувь можно устанавливать угловые стельки (еще один пример здесь)
Я не пробовал их, но подозреваю, что они могут смещаться со временем (особенно если складывать их под желаемым углом), если не приклеить на место.
между шипом и нижней частью обуви можно установить прокладку, чтобы создать тот же эффект
вот несколько примеров
Я уже давно сделал 3DP для горных шипов SPD Shimano с 2 болтами.
поскольку они закреплены болтами, нет риска их смещения со временем
все решения обязательно увеличивают высоту стека
это влияет на высоту седла и идеально компенсируется, особенно для больших углов, которые приводят к большой высоте штабеля.
независимо от того, внутри или снаружи обуви, клинья должны быть ориентированы таким образом, чтобы голеностопный сустав мог отдыхать, как это происходит естественным образом без нагрузки.
цитата здесь
возможна установка клиньев зеркально относительно сагиттальной плоскости, что усугубляет проблему
Коммерческие решения

Существует множество решений:

BikeFit
FitKit
Шимано СМ-SH20
обратите внимание, что это проставки, а не клинья
Ограничения
Укладка клиньев для достижения больших углов

Коммерческие решения обычно существуют только с шагом 1 или 3 градуса, и для достижения больших углов необходимо складывать клинья, например:

Дизайн
Соответствие кривизне дорожных башмаков
Шоссейные туфли (обычно туфли, совместимые с шипами с тремя болтами) не плоские в нижней части, где находятся шипы.
в отличие от обуви, предназначенной только для SPD (а не той, на которую можно устанавливать как дорожные, так и горные шипы), где место крепления шипа плоское.
это очевидно, когда вы держите линейку через любой дорожный башмак
Вы также можете увидеть эту тонкую кривизну на проставках шипов Shimano.
логическим следствием этого является то, что сторона прокладки со стороны колодки должна быть одинаково изогнута, чтобы обеспечить хорошее прилегание к колодке.
простой интерфейс «плоский на изогнутом» потребует большого крутящего момента болтов, чтобы плоская поверхность соответствовала кривой, и в худшем случае приведет к проскальзыванию положения шипа.
Возможно, именно по этой причине коммерческие решения поставляют только очень тонкие прокладки толщиной 1 и 3 градуса, так что крутящий момент болта заставляет естественно плоские прокладки принимать изогнутую форму.
Реверс-инжиниринг кривизны
к счастью, кривая по всем грубым признакам чисто цилиндрическая — кривизна не является поверхностью сферы или какого-то другого эллипсоида, что сильно усложнило бы ее измерение без КИМ.
Я пытался найти где-нибудь опубликованное это число, поскольку теоретически оно должно быть стандартизировано, чтобы дорожная обувь, изготовленная всеми, одинаково подходила для использования с шипами Time, Look, Shimano, Speedplay, но размер, похоже, неизвестен.
поэтому я использовал этот датчик для измерения кривизны
результирующий радиус кривизны, основанный на геометрии, составляет 330,85/2 = 165,425 мм.
должно быть очевидно, что сторона шипа (в отличие от стороны колодки) прокладки также должна быть изогнута аналогичным образом, но я забыл об этом для R1 и R1.1.

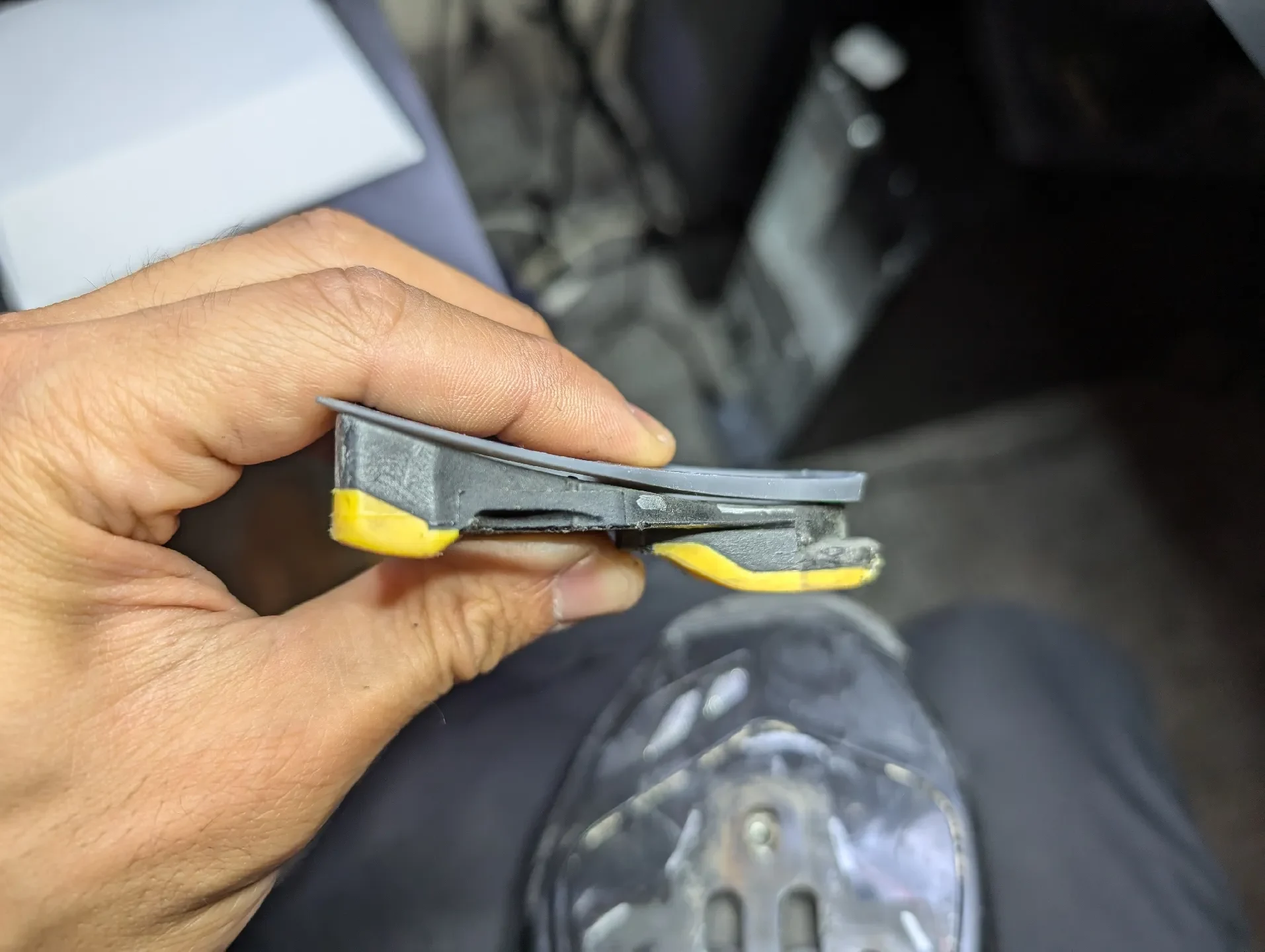

вот изображение, показывающее кривизну шипа SPD-SL по сравнению с прямым эталоном.

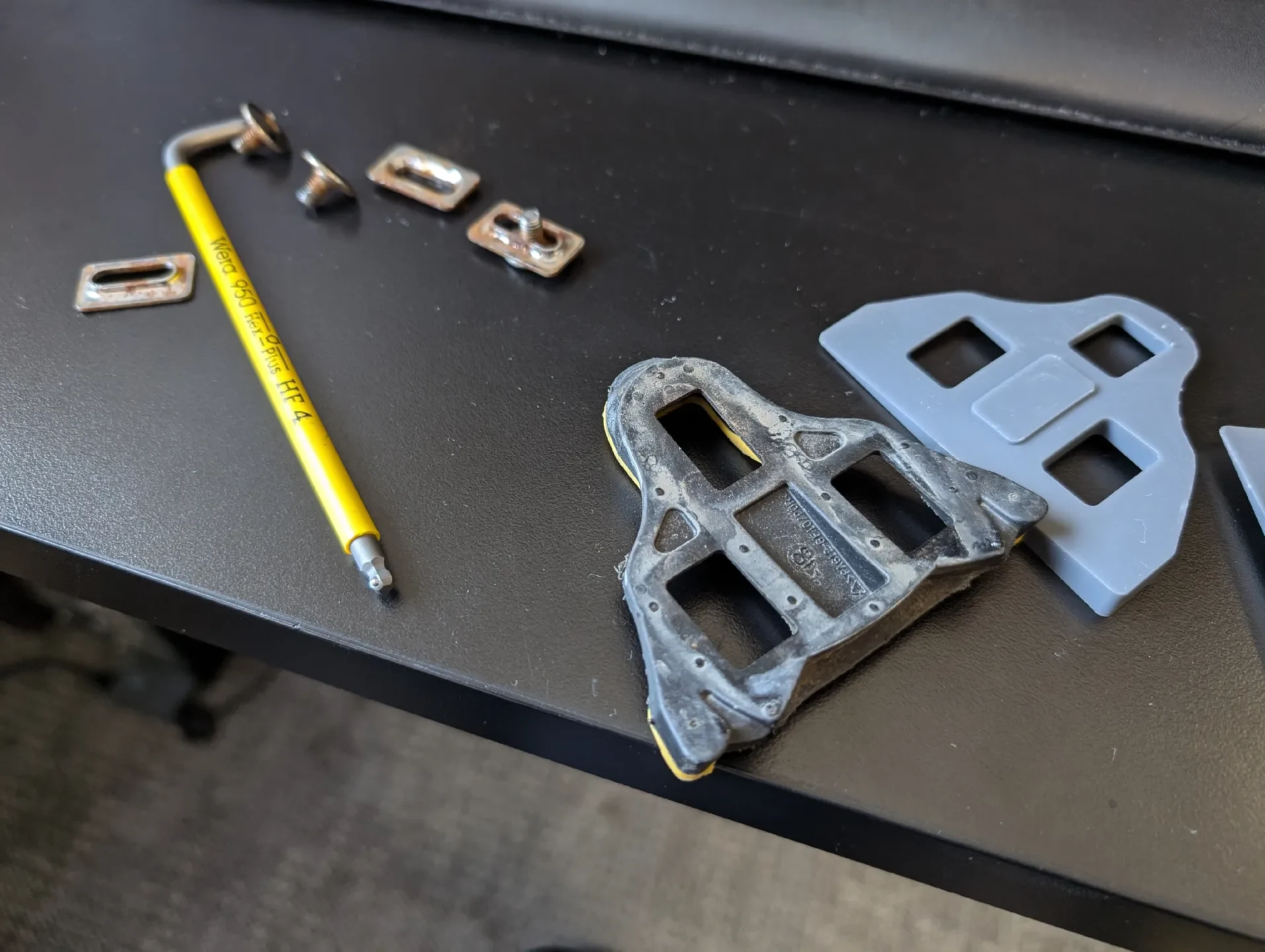

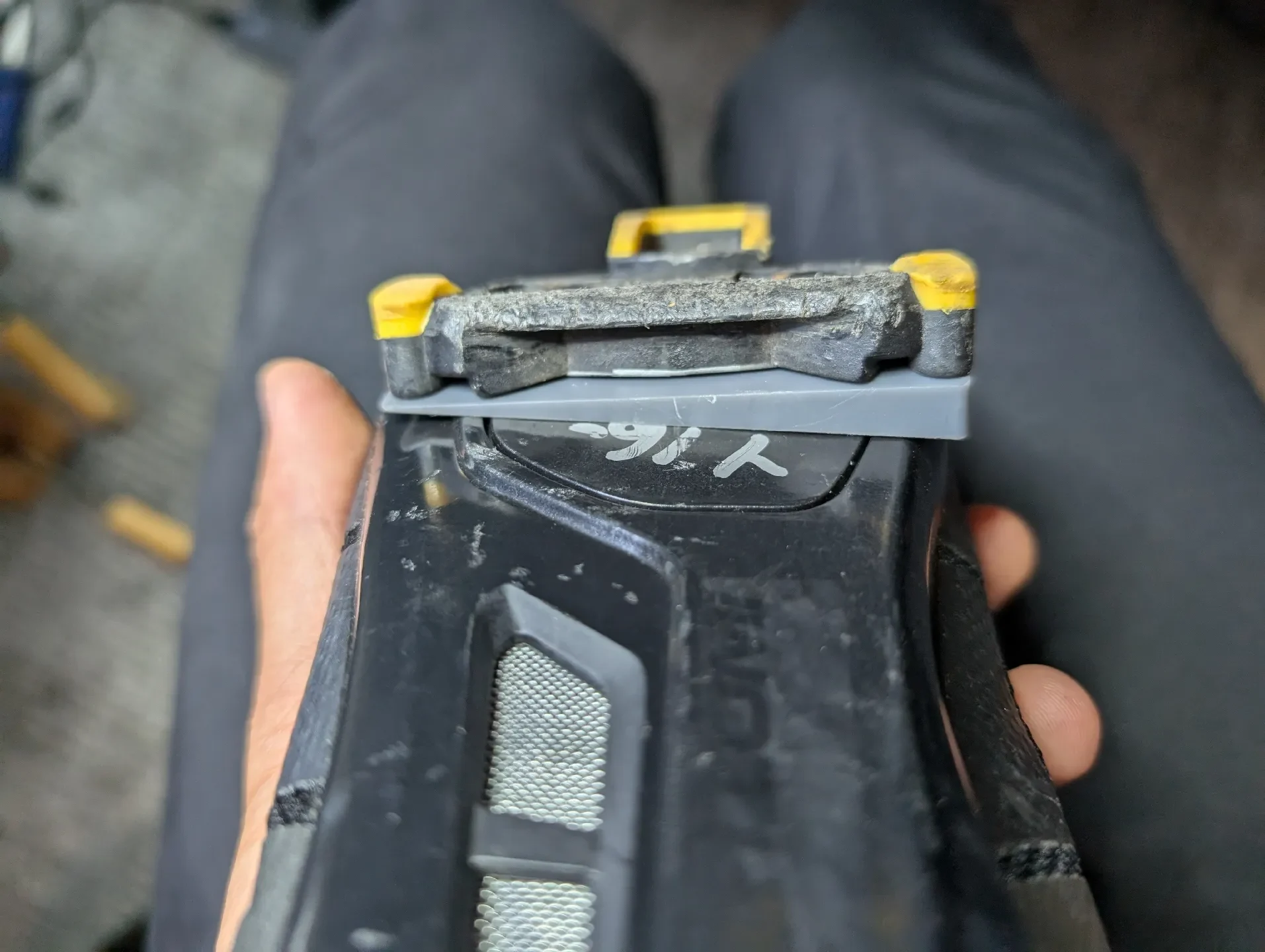

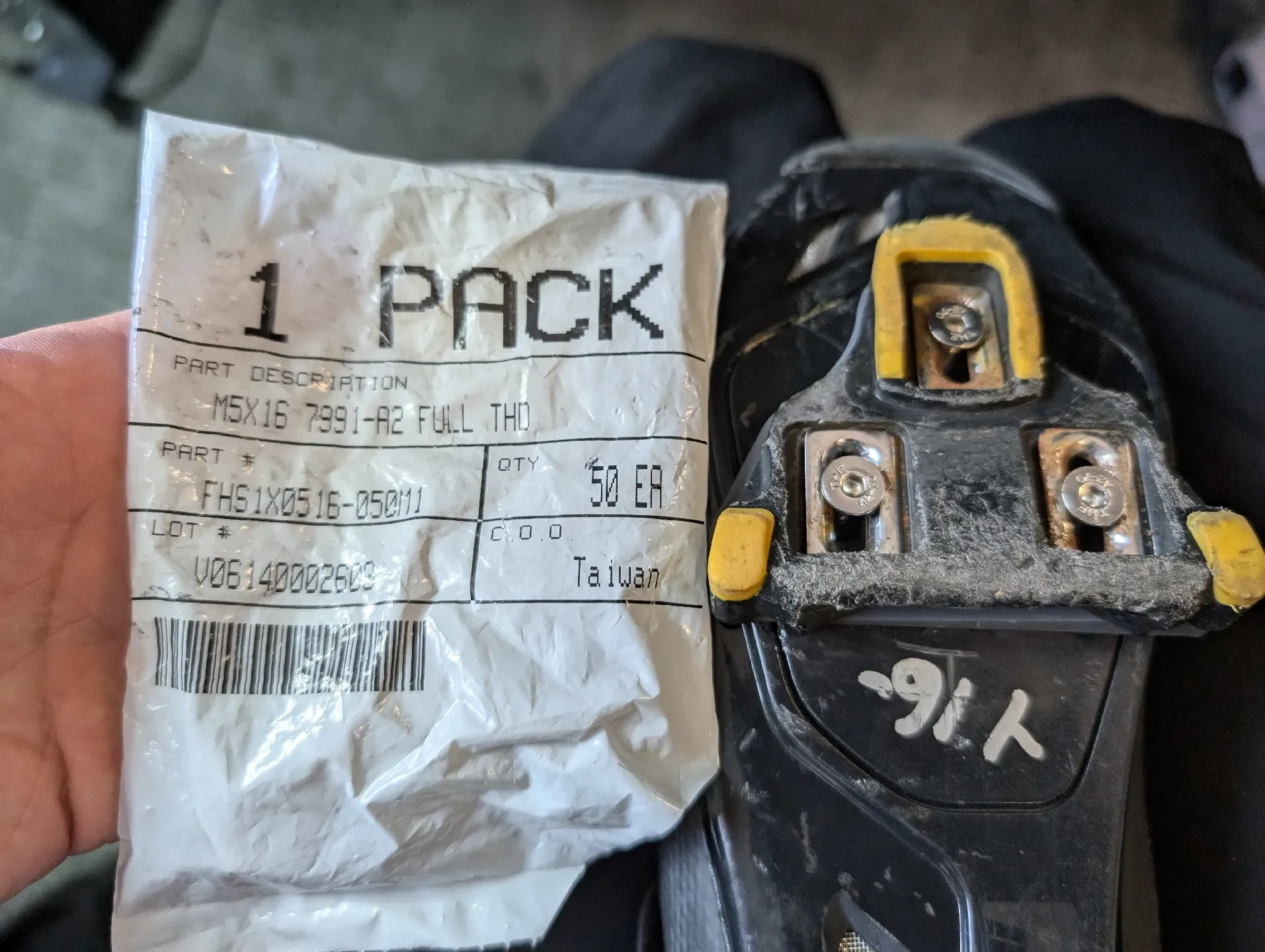

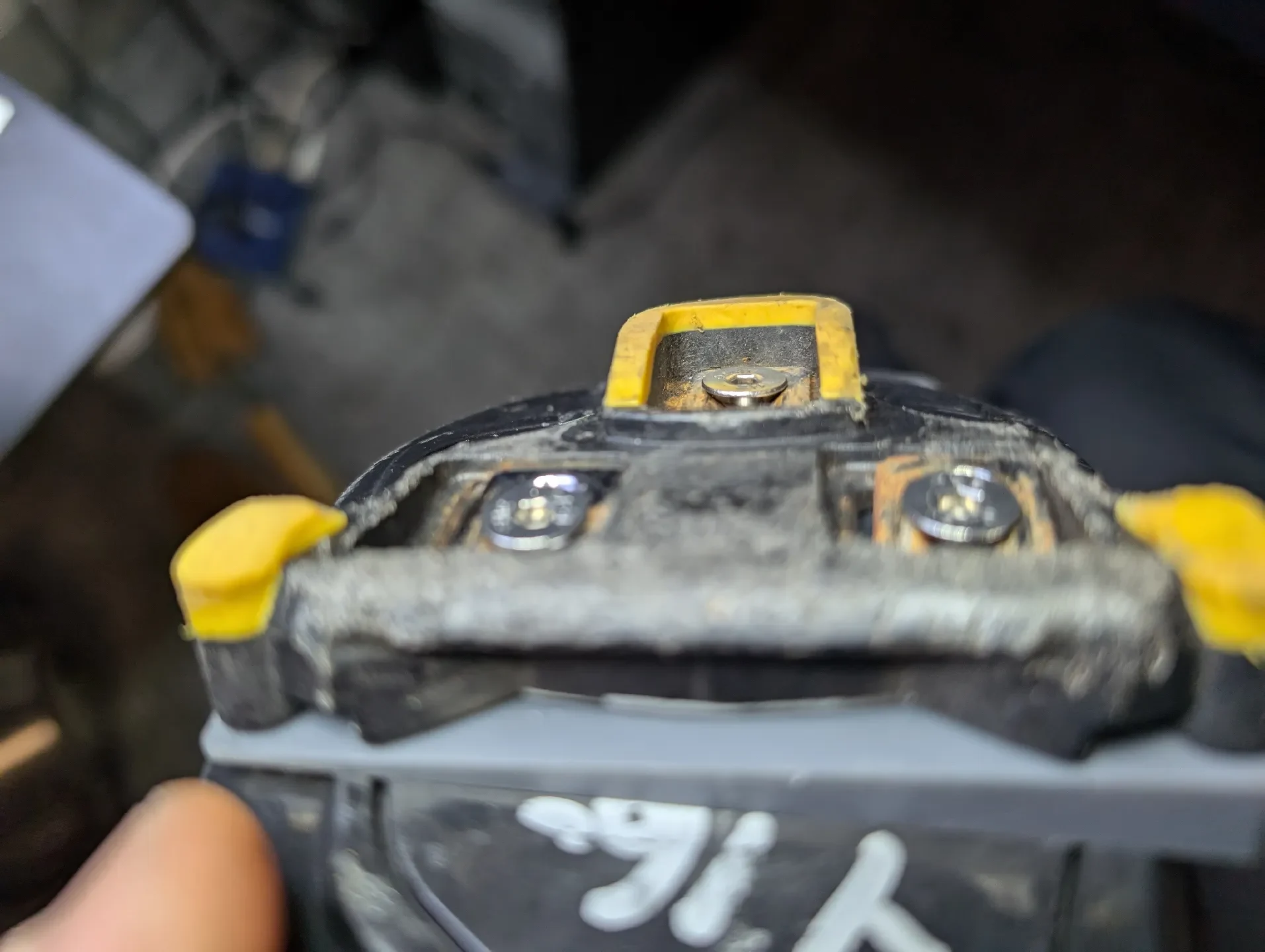

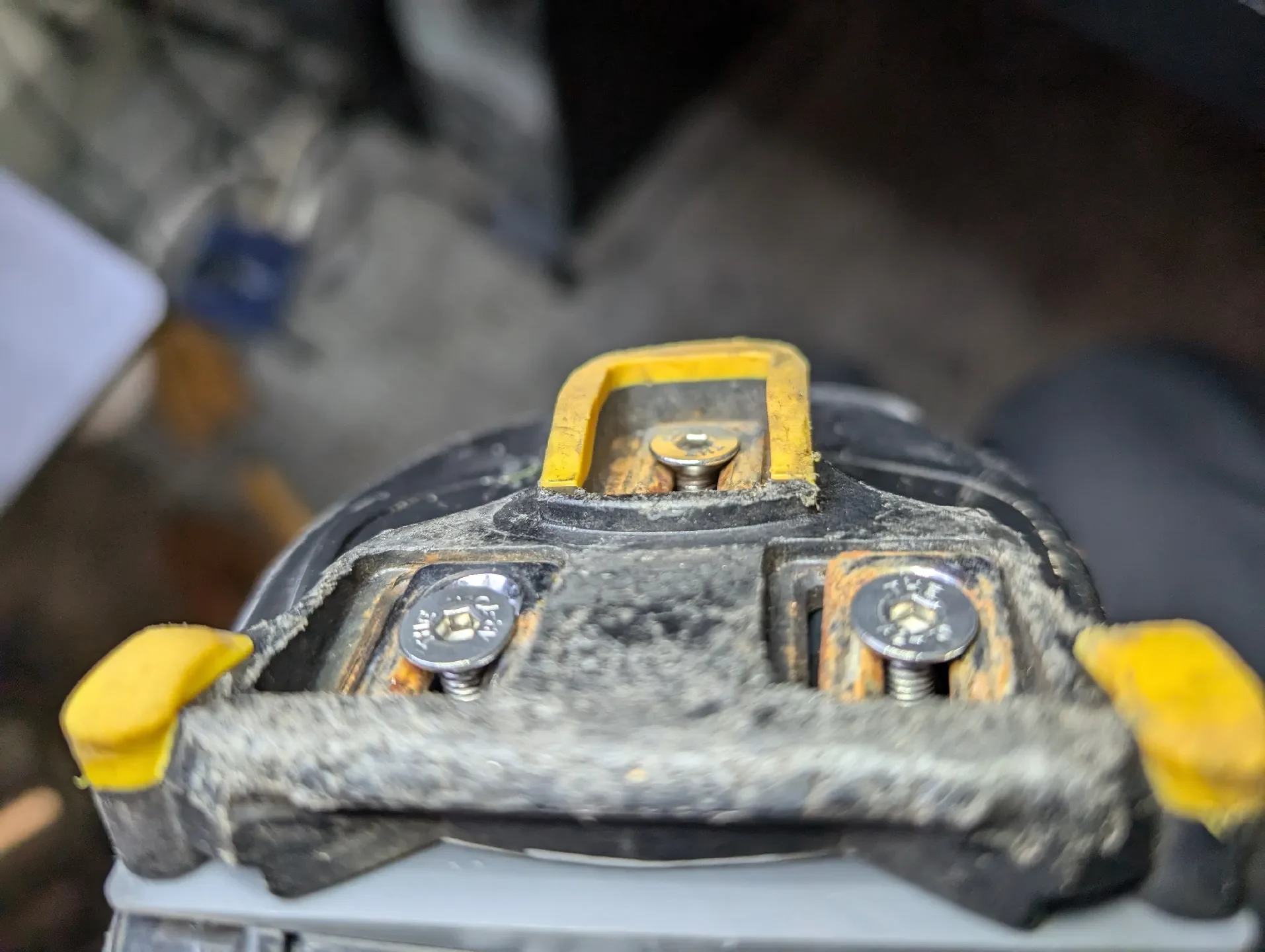

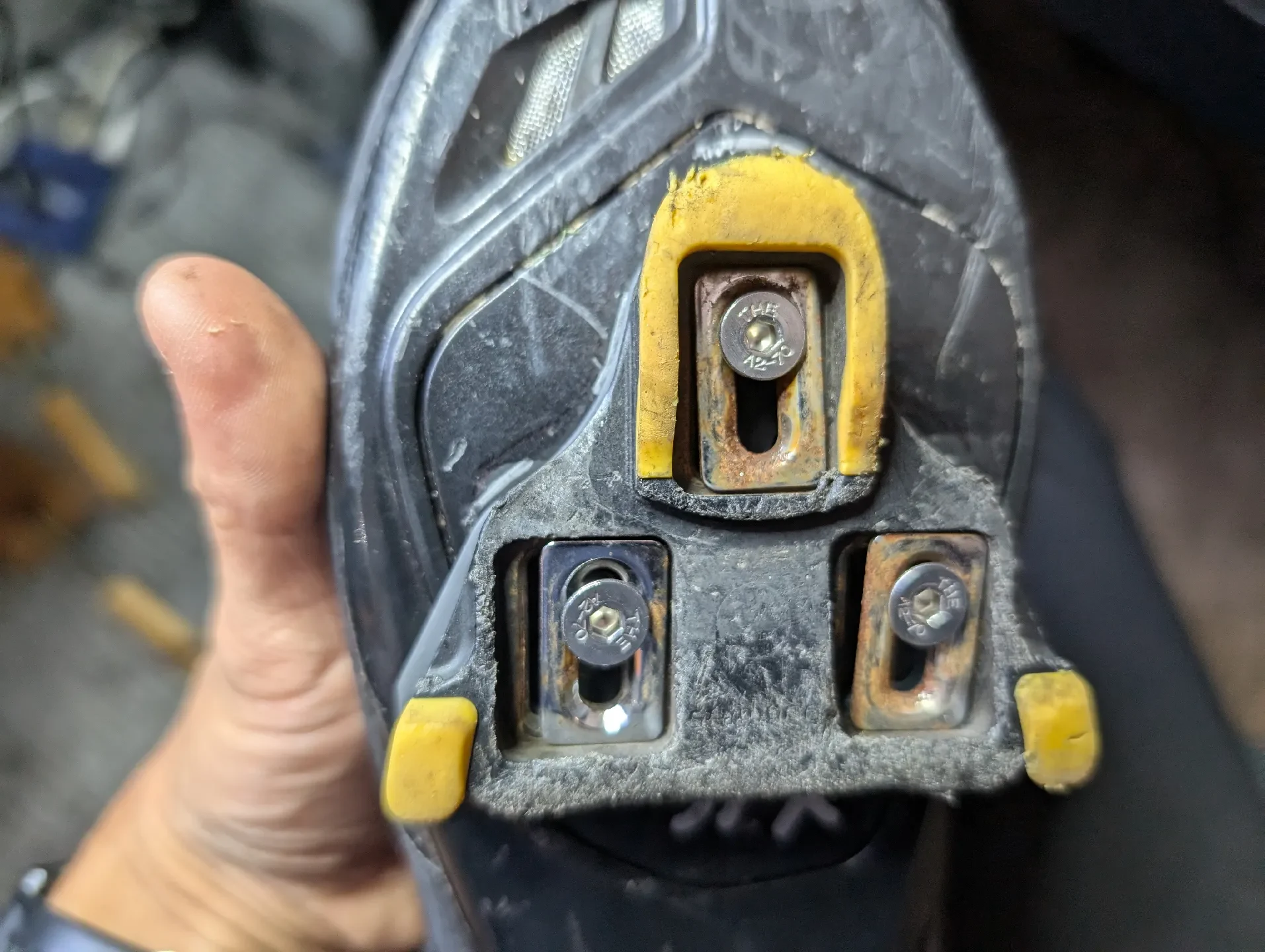

подтвердил соответствие R1.1
Минимальная высота края
поскольку прокладка имеет клиновидную форму, необходимо, чтобы противоположные края уголка были разной толщины
для долговечности самый тонкий край должен быть ~0,5 мм.
Разное

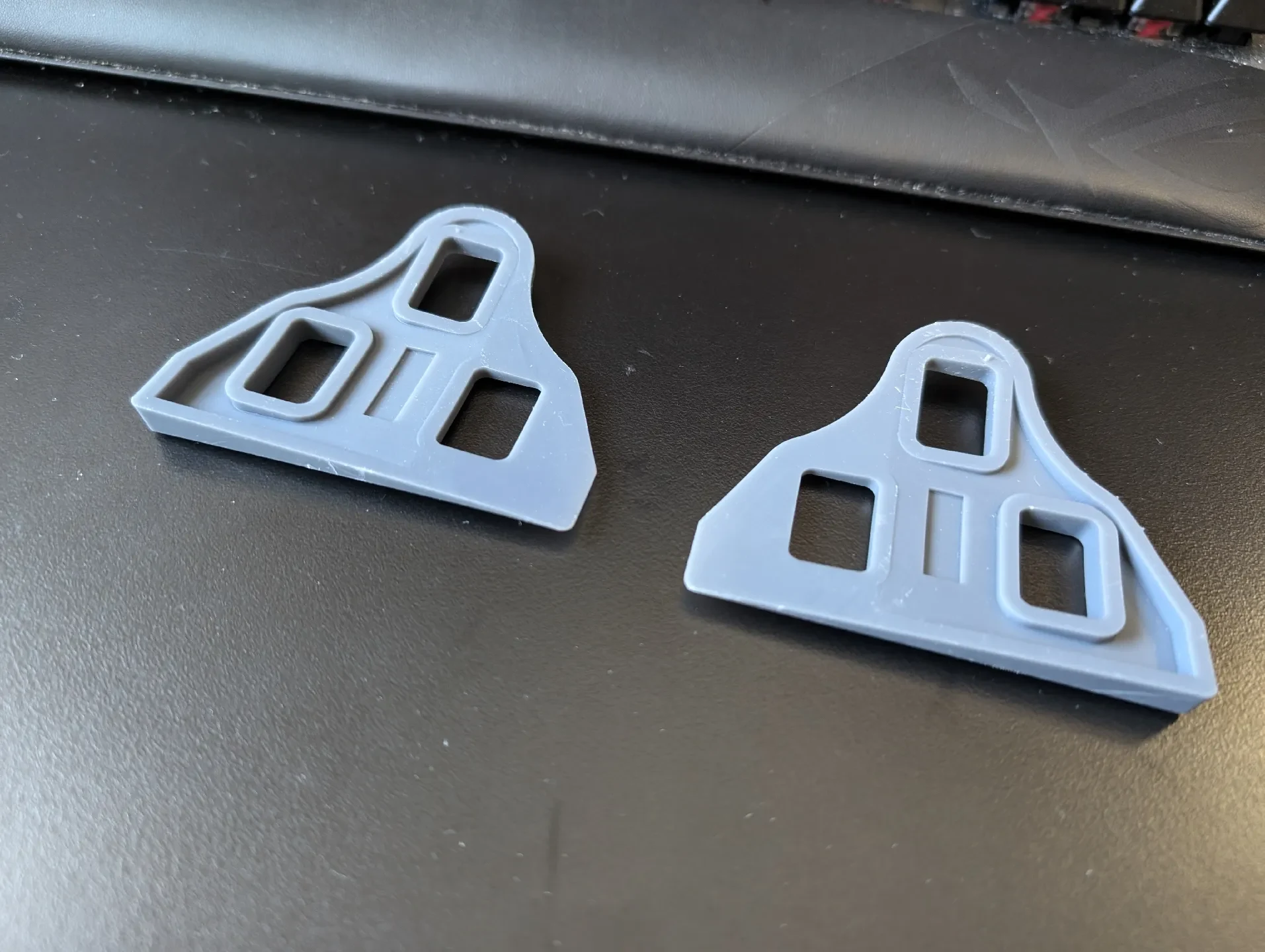

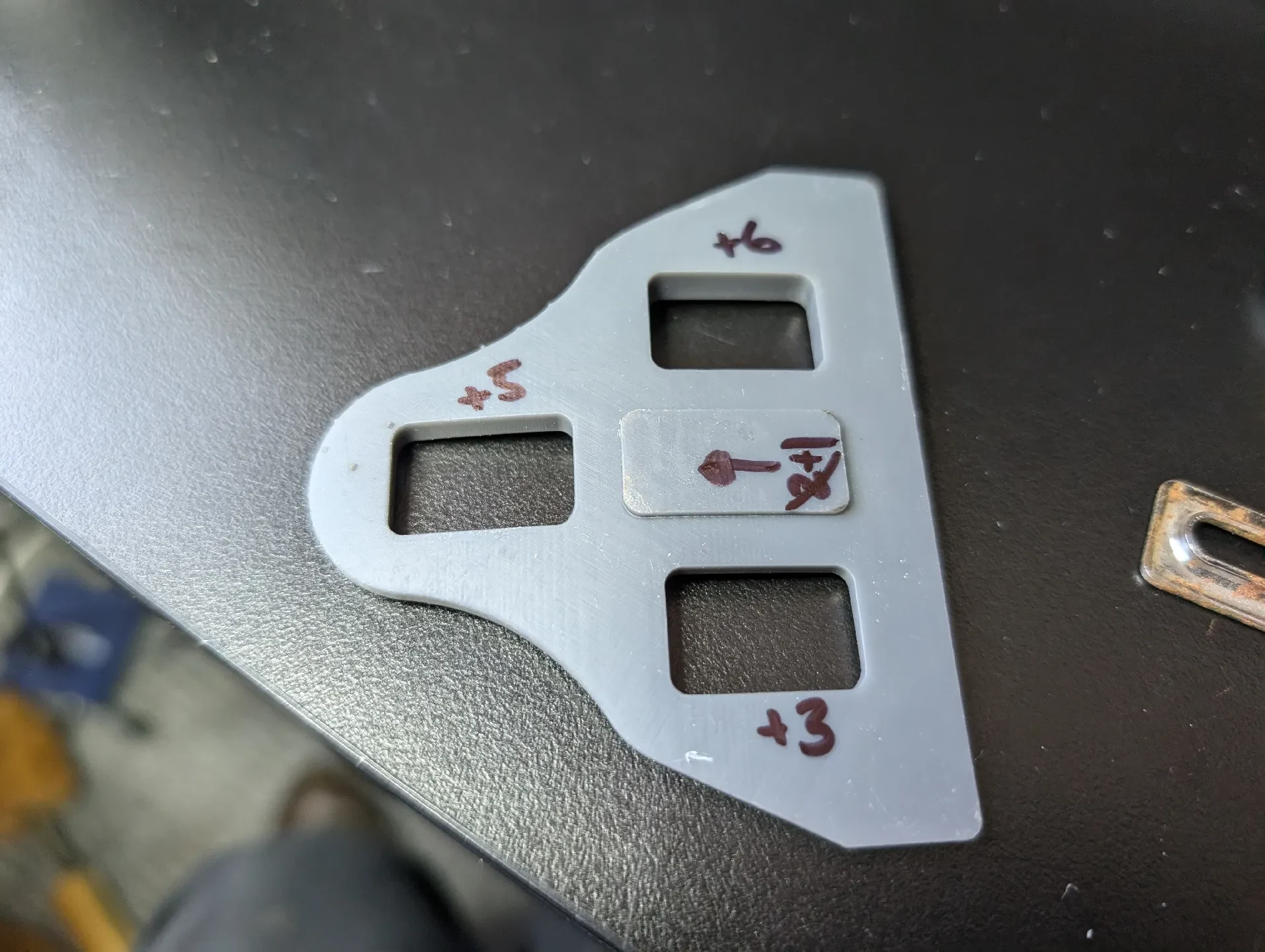

была добавлена оболочка толщиной 3 мм, чтобы уменьшить расход материала и позволить клину сгибаться, чтобы лучше охватывать нижнюю часть обу��и на случай, если мои предыдущие измерения радиуса кривизны были неправильными.
Печать по SLA лучше всего подходит, учитывая отсутствие
