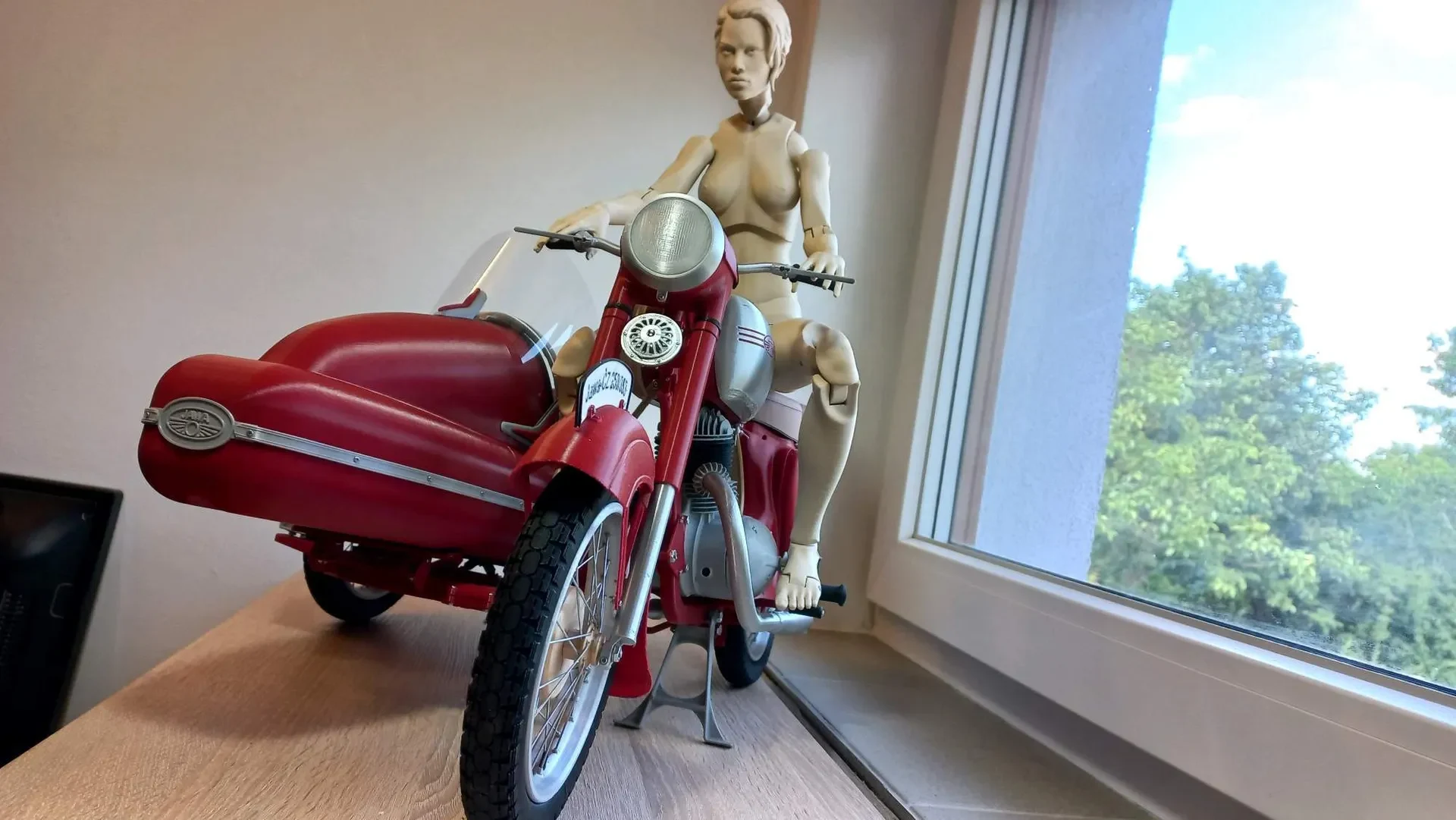

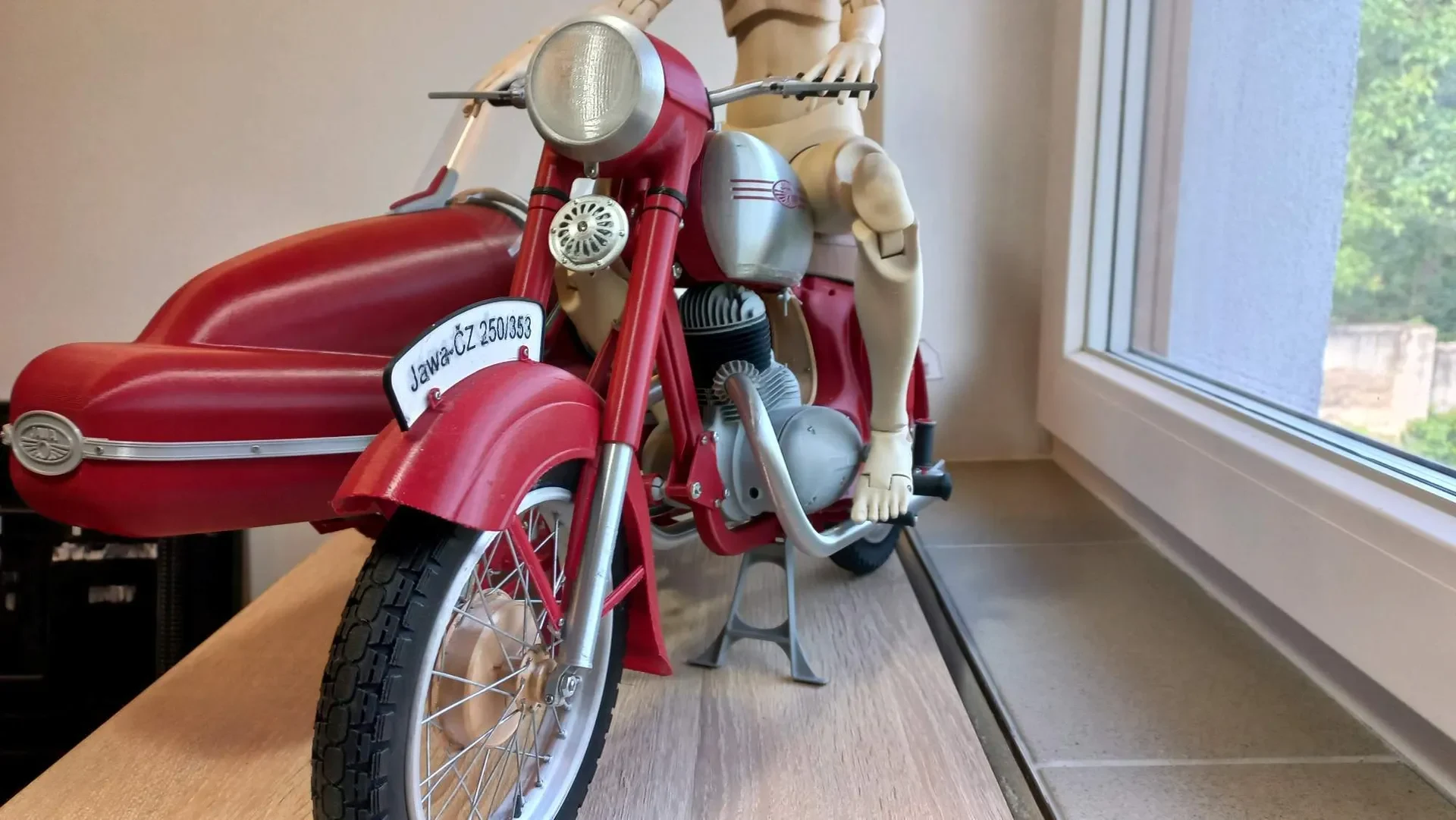

Коляска Velorex 560 — ДЕТАЛЬ №5 — Интерьер автомобиля Jawarmaniak | Создайте и создайте модель STL | Printables.com

Как обычно, модель состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

На сегодня я подготовил вам все тяги для соединения рамы коляски с мотоциклом.

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

сначала мы начнем с света

Инструкция по печати:

Light_body — 2 шт, PLA серый, заполнение 100%, слой 0,15-0,2.
светильник_холдер — 2 шт, PLA серый, заполнение 100%, слой 0,15-0,2.
холдинг_кольцо — 2 шт, хром PLA, заполнение 100%, слой 0,15-0,2.
Light_glass — 1 шт., PLA прозрачный красный, 100% заполнение, слой 0,15-0,2.
Light_glass — 1 шт., прозрачный PLA, заполнение 100%, слой 0,15-0,2.

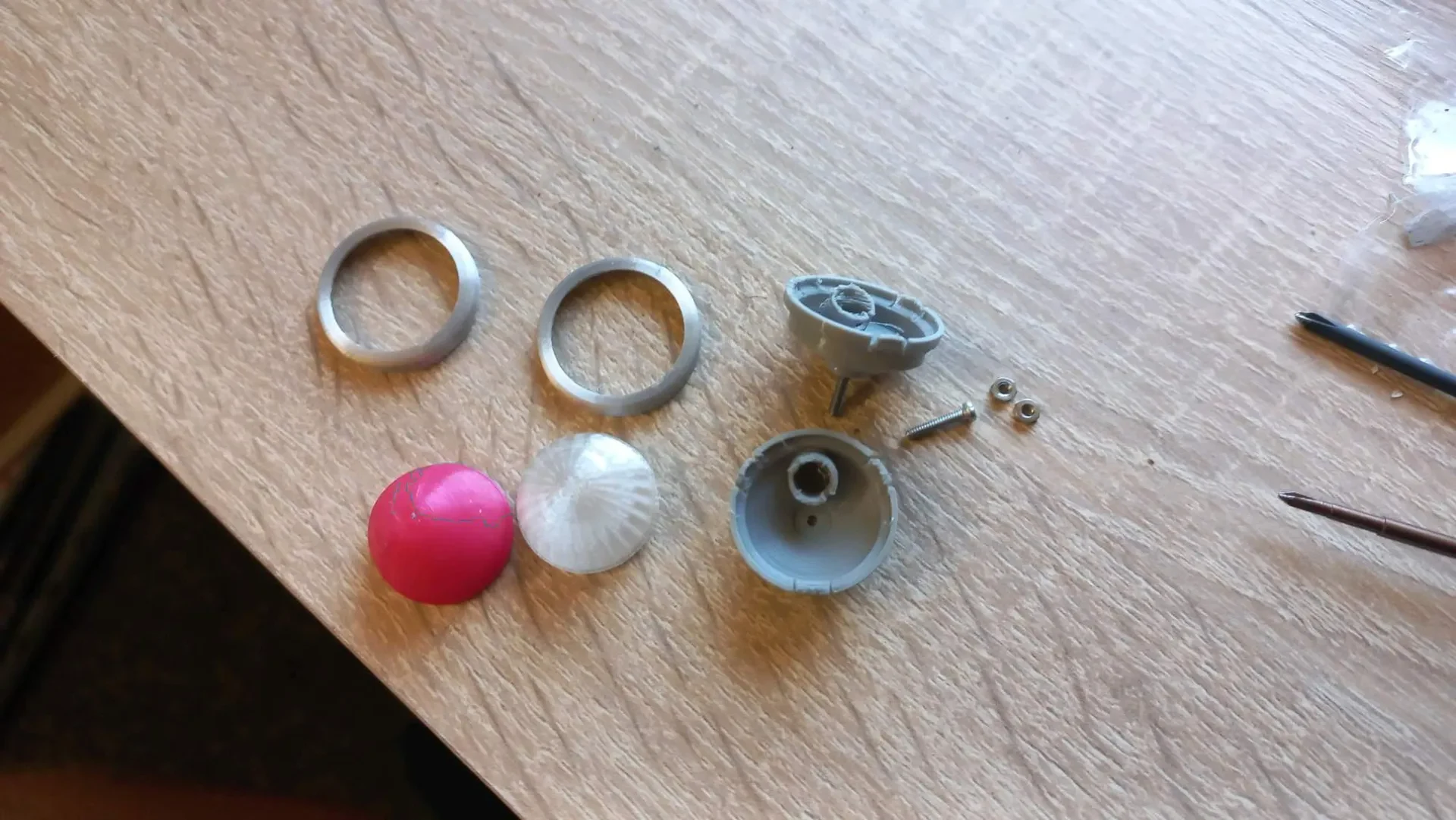

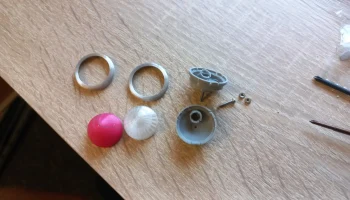

Инструкция по сборке:

Приклейте винт M1.6-7 к Light_body.
Вставьте световое_стекло и зафиксируйте его на месте, удерживая_кольцо.

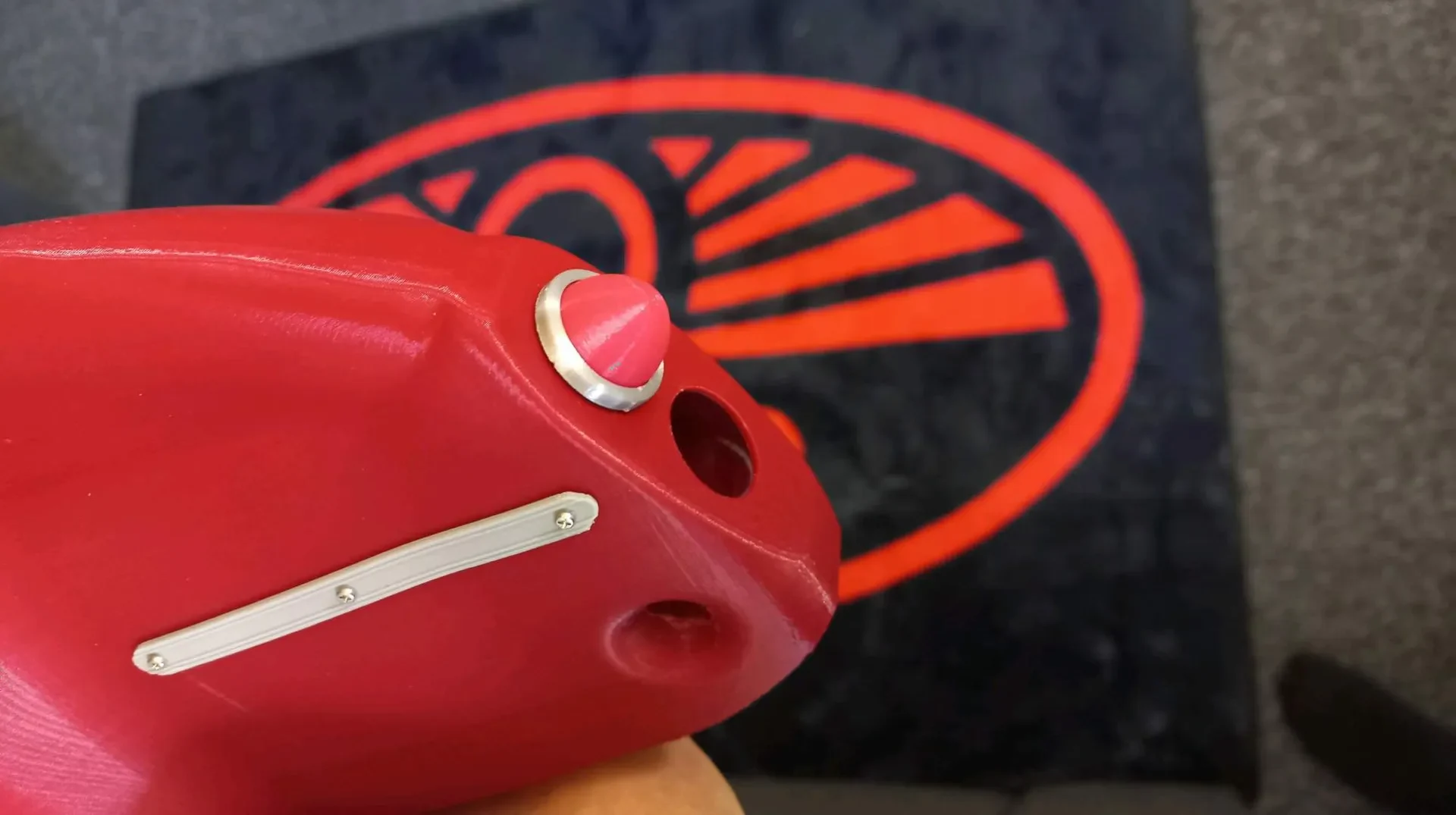

Оба фонаря устанавливаются в крыло коляски. Красный сзади, белый спереди.
с внутренней стороны надвиньте держатель фонаря на винт 1,6 и зафиксируйте фонарь гайкой М1,6.

во-вторых, мы можем завершить заднее отражающее стекло

Печать на отражающем стекле из 8-й части завершения проекта JAWA-ČZ KÝVAČKA 250/353.02 — ДЕТАЛЬ № 8 — Переднее крыло + сиденье od autora Jawarmaniak | Создайте и создайте модель STL | Printables.com

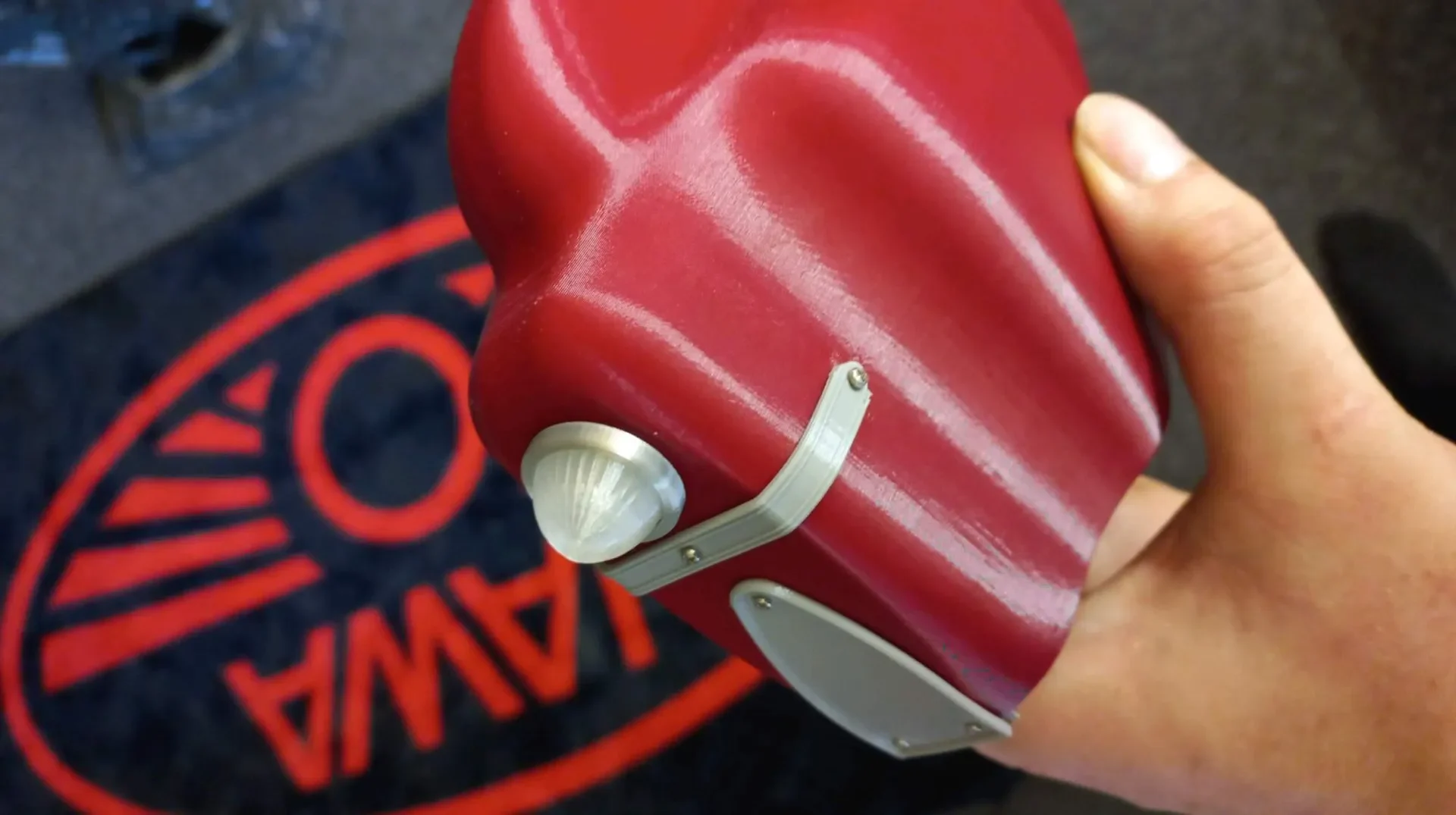

Приклейте отражающее стекло к нижнему отверстию на задней стороне крыла коляски.

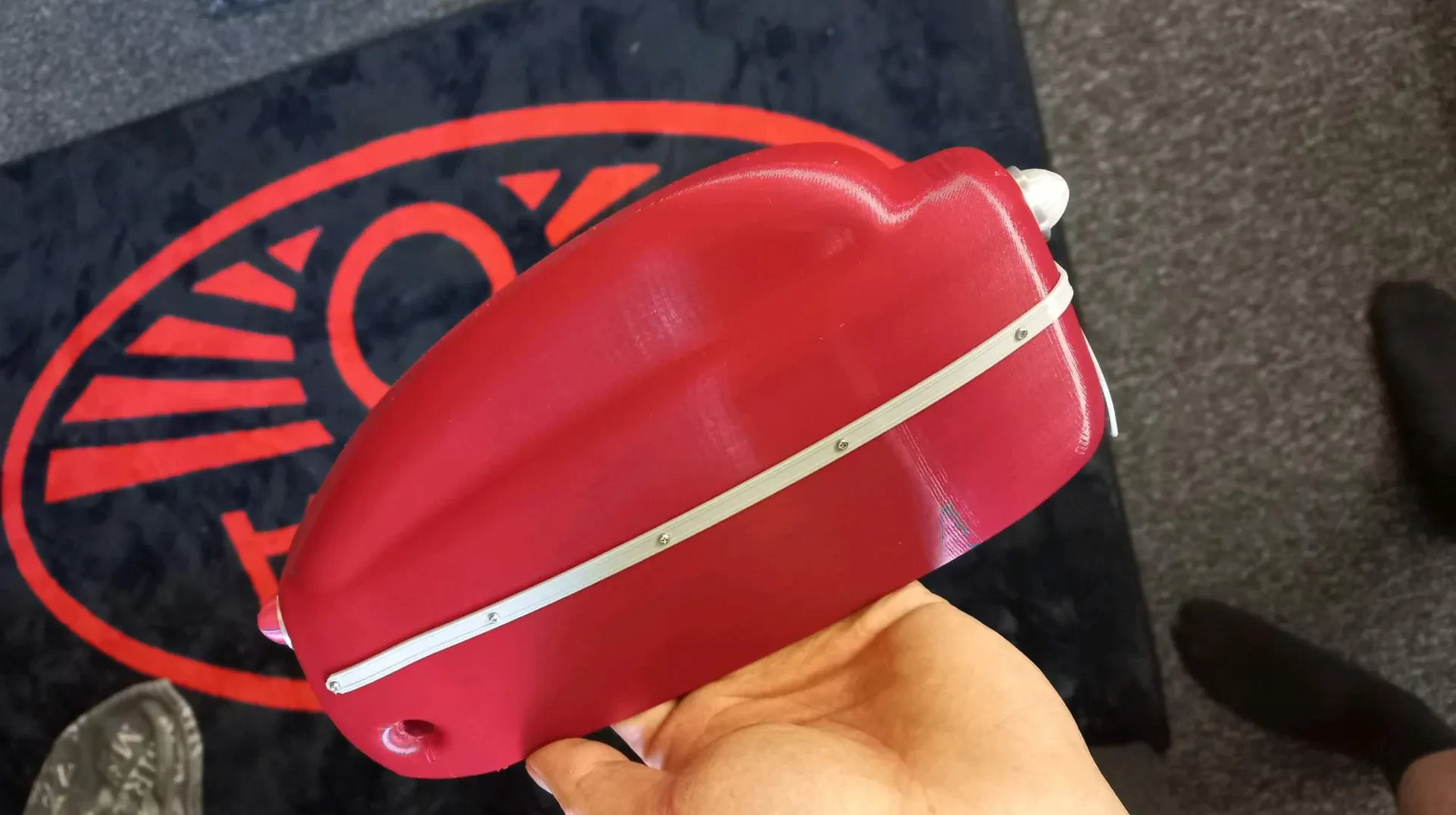

��-третьих, мы можем полностью прикрутить крыло коляски на место

Инструкция по печати:

cone_1 — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
cone_2 — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

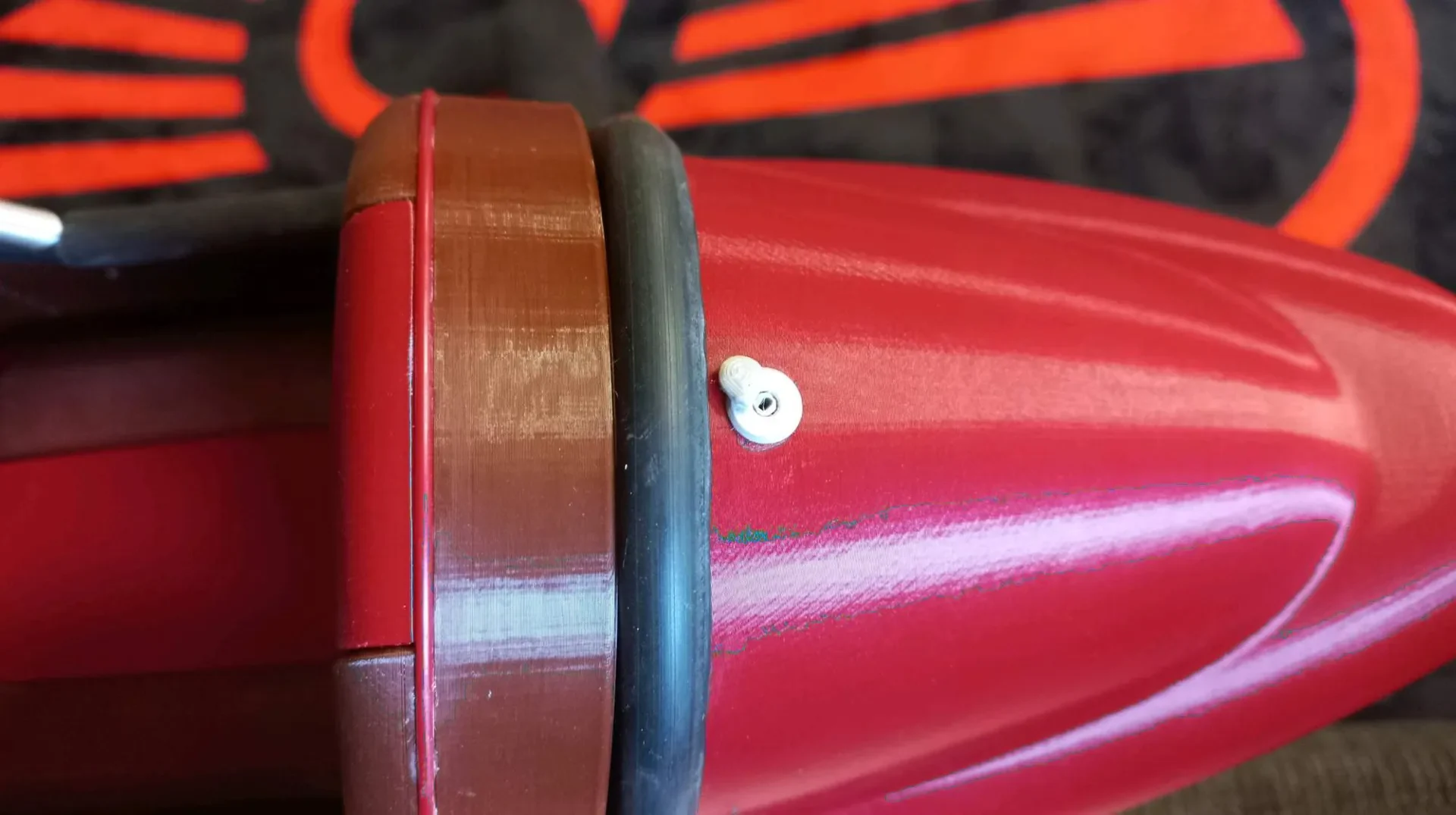

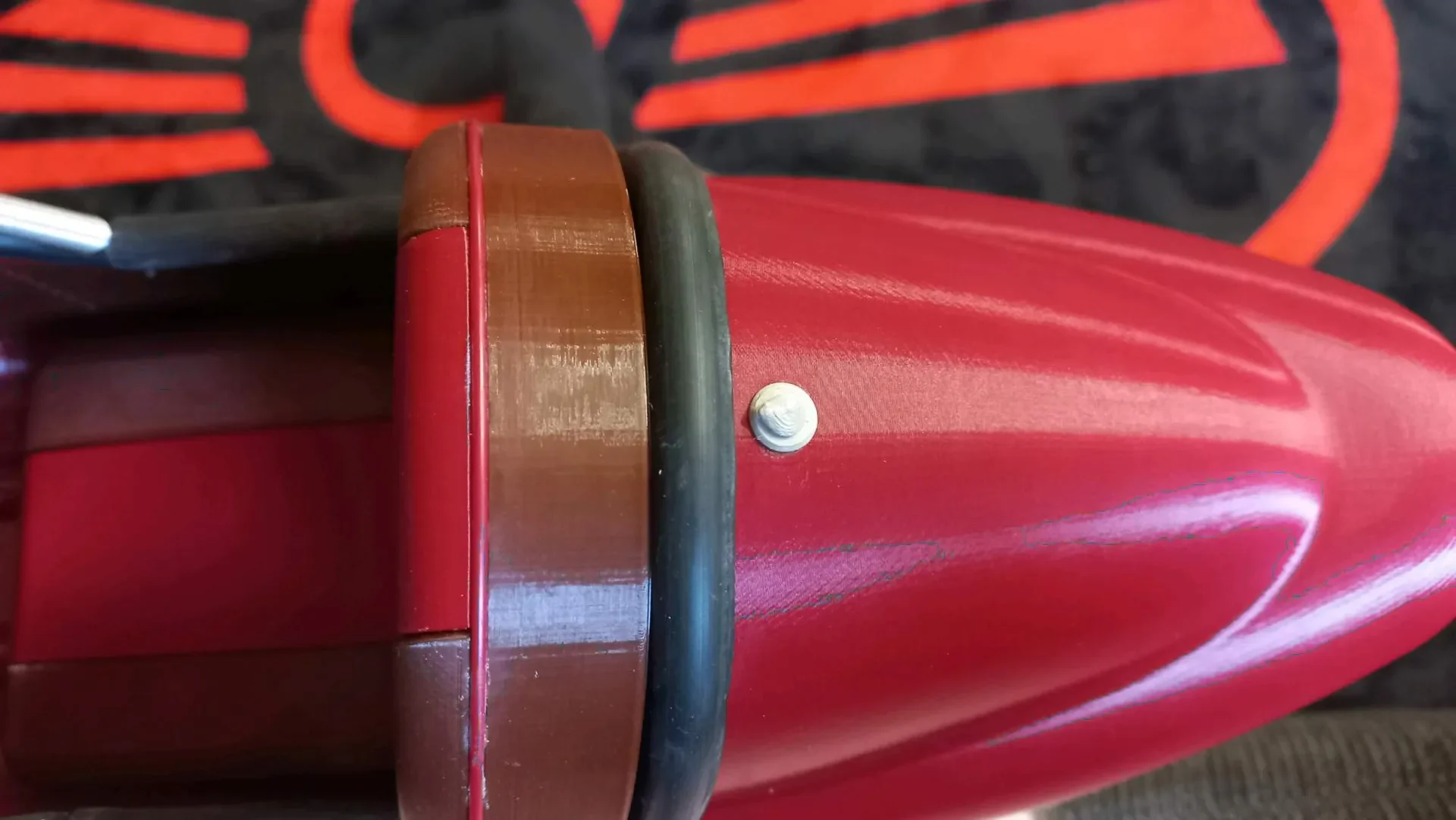

Наденьте конус_1 на держатель крыла (часть рамы Velorex).
Сдвижное крыло в сборе
С��айд-конус_2. и вставьте винт М2,5-5.
На лицевой стороне крыла вставка с внутренней стороны 2 шт. винтов М1,6-5 с гайками (гайки устанавливать не обязательно. Крыло остается легко навесным.

на четвертом мы можем завершить блокировку сиденья

Инструкция по печати:

lock_1 — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
lock_2 — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
lock_holder — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
lock_bar — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
lock_cover — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

Приклейте кусок проволоки длиной 3 мм и толщиной 1 мм к крышке замка.
Вставьте lock_1 в lock_2. Внутренняя часть должна оставаться подвижной!
Вставьте проволоку крышки замка в отверстие замка_2. Крышка должна оставаться подвижной

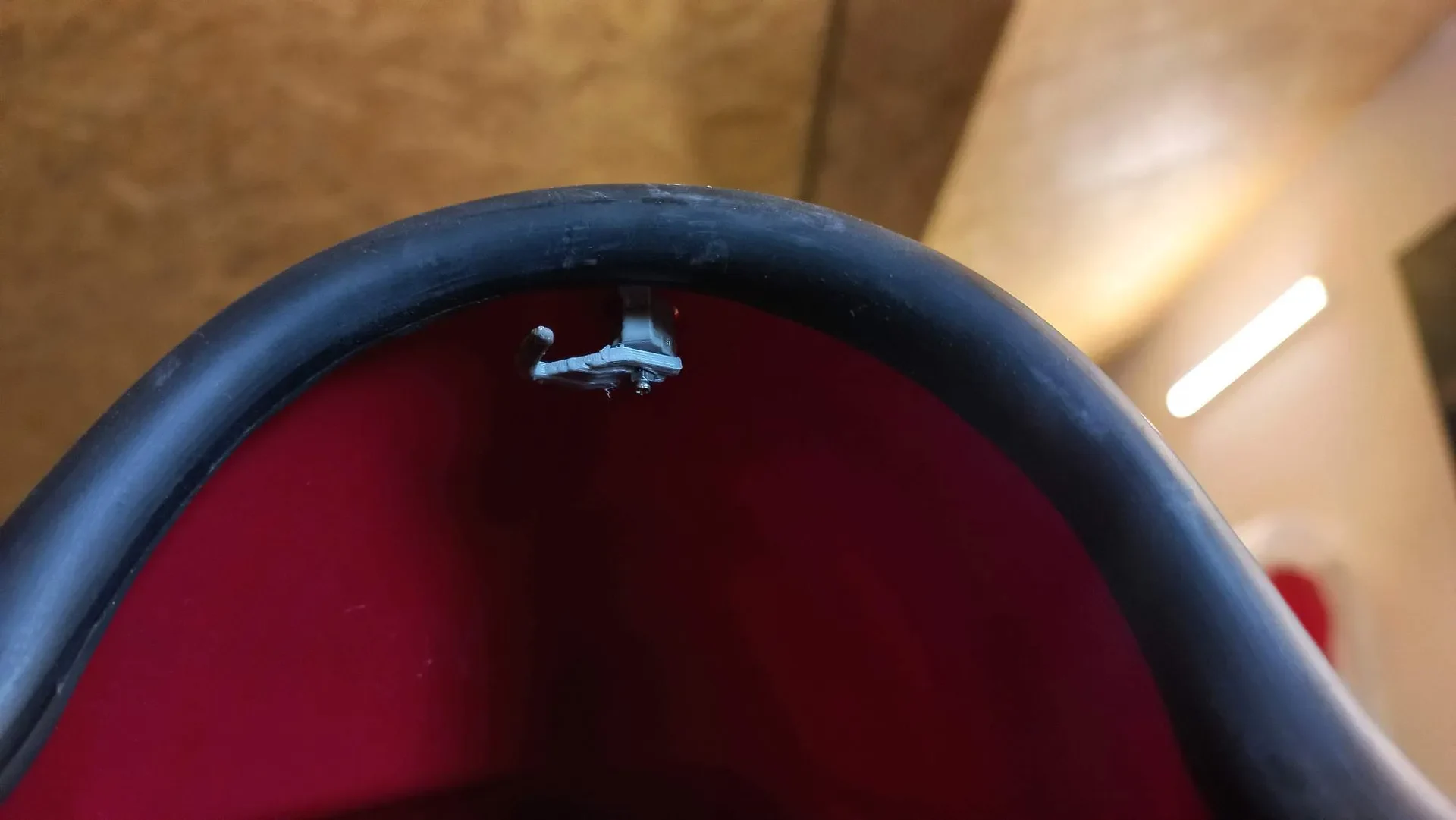

Вставьте блок замка в отверстие в кузове коляски.
С внутренней стороны вставьте держатель замка (штифт на заднюю сторону) и зафиксируйте его клеем.
Вставьте фиксирующую планку и установите винт 1,2-3 для фиксации этой планки.

на пятом мы можем завершить щит из плексигласа

Инструкция по печати:

правый_холдер — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
left_holder — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
средний_холдер — 1 шт., PLA серый, заполнение 100%, слой 0,15-0,2.
right_cover — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
left_cover — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
middle_cover — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

Приклейте винты M1,6 согласно рисунку ниже.
Распечатайте прикрепленный PDF-файл в масштабе 100% на бумаге и по нему разрежьте пластиковую фольгу.

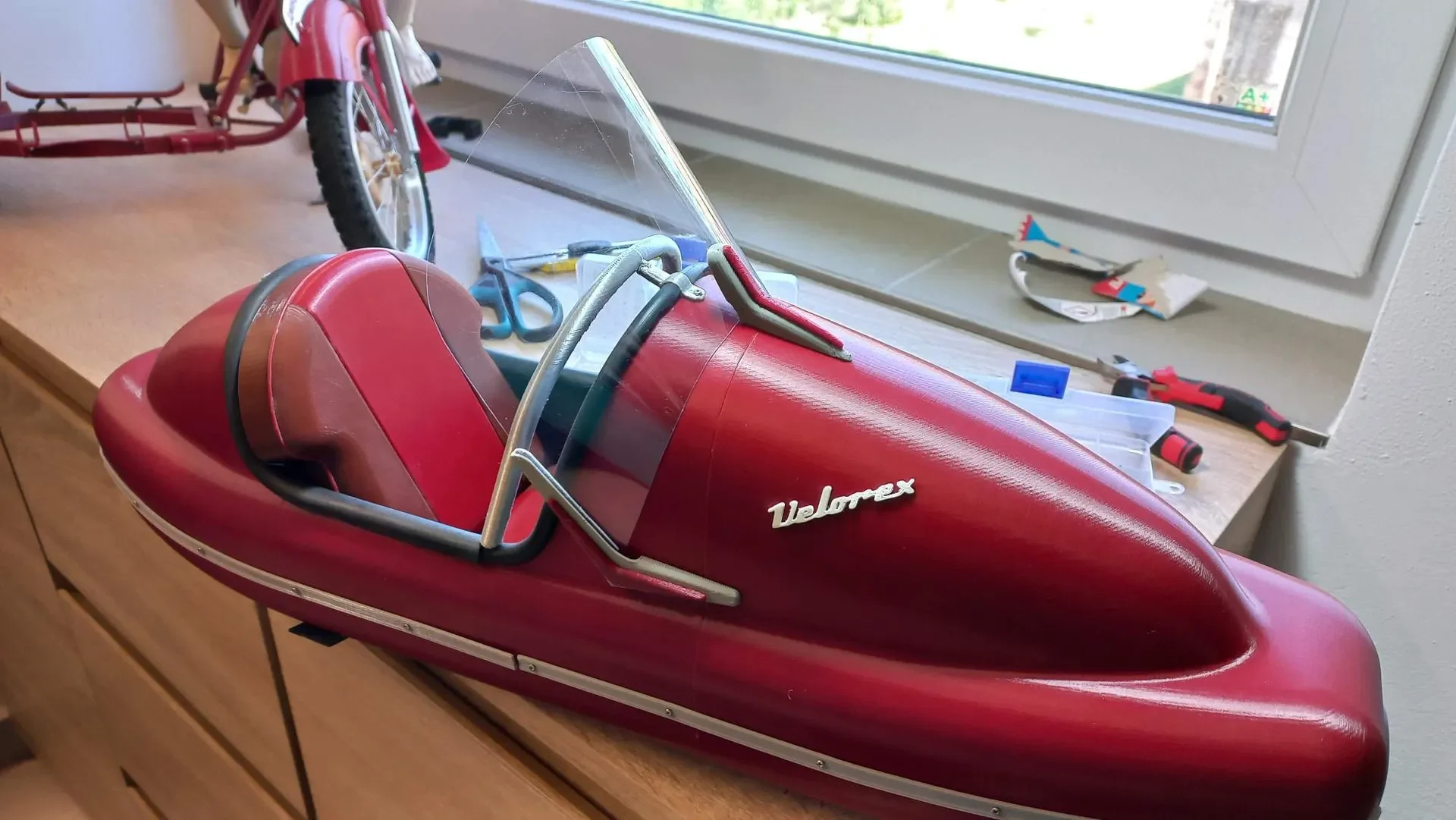

Установите держатели на корпус коляски и вставьте полиэтиленовую пленку. В соответствии с винтами проделайте отверстия в этой фольге и закрепите ее гайками М1,6.

И… это всё :)

Спецификация материала:
11 гайок M1,6 (+2 опционально)
1x винт M1,2-3 мм
6x винт М1,6-5 мм
1 винт М1,6-6 мм
4 винта М1,6-7 мм
2 винта М1,6-8 мм
1 винт М2,5-5 мм
проволока ⌀1-3 мм
полиэтиленовая фольга А4
суперклей
