Параметрический адаптер для крепления к велосипедному ком...

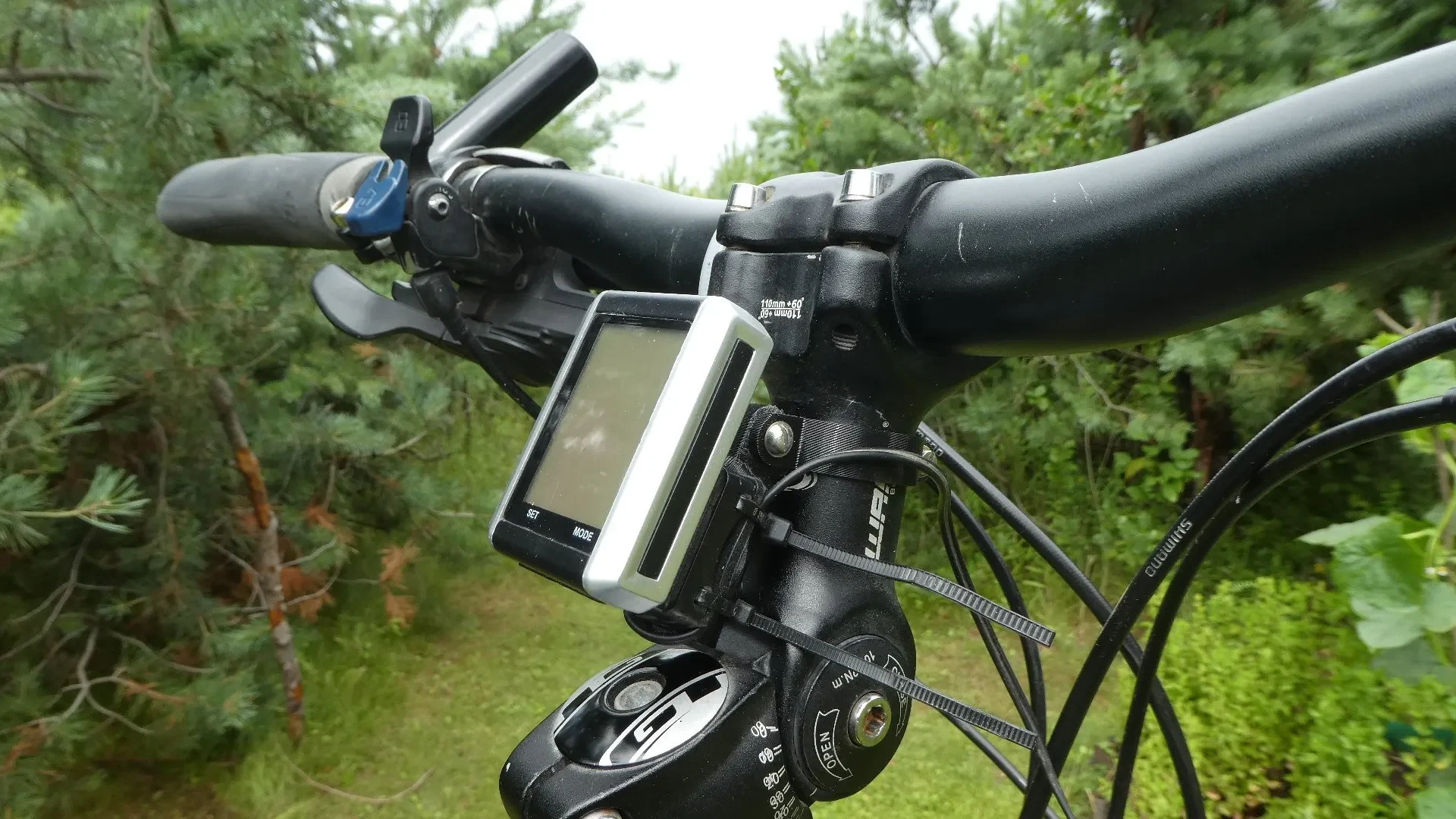

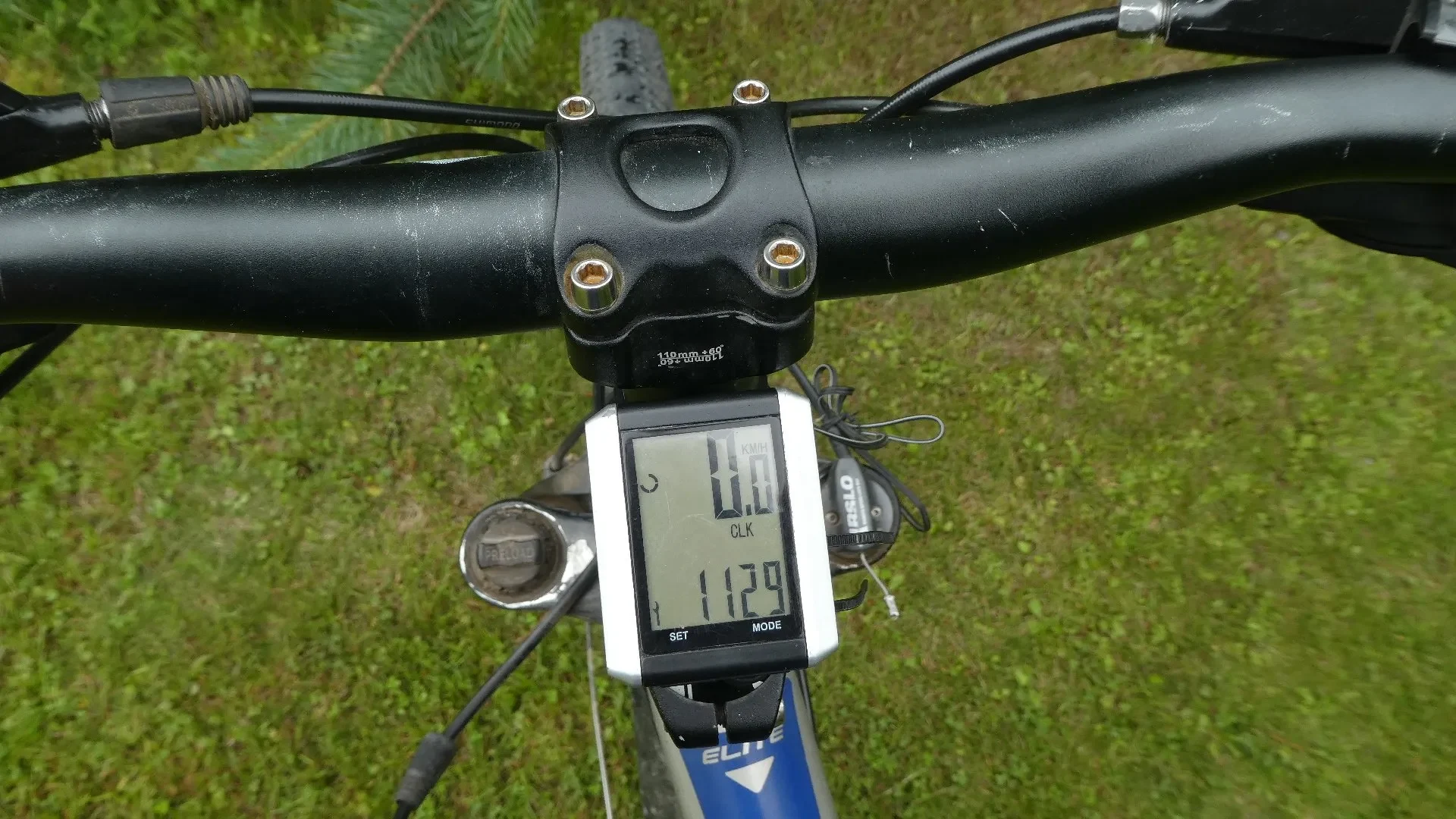

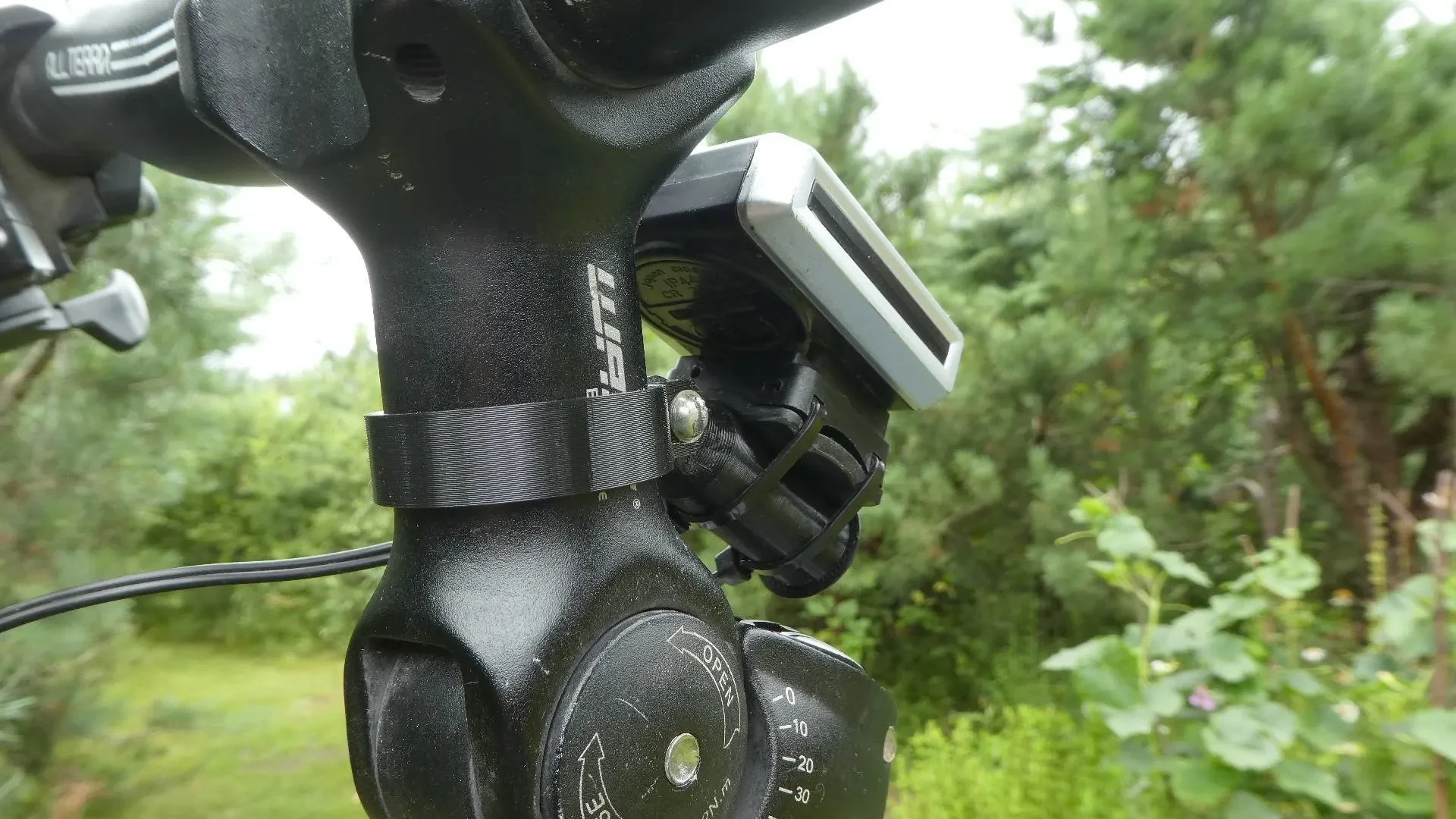

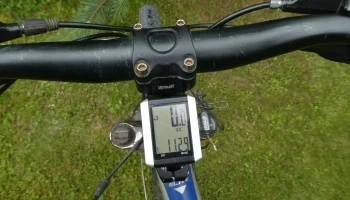

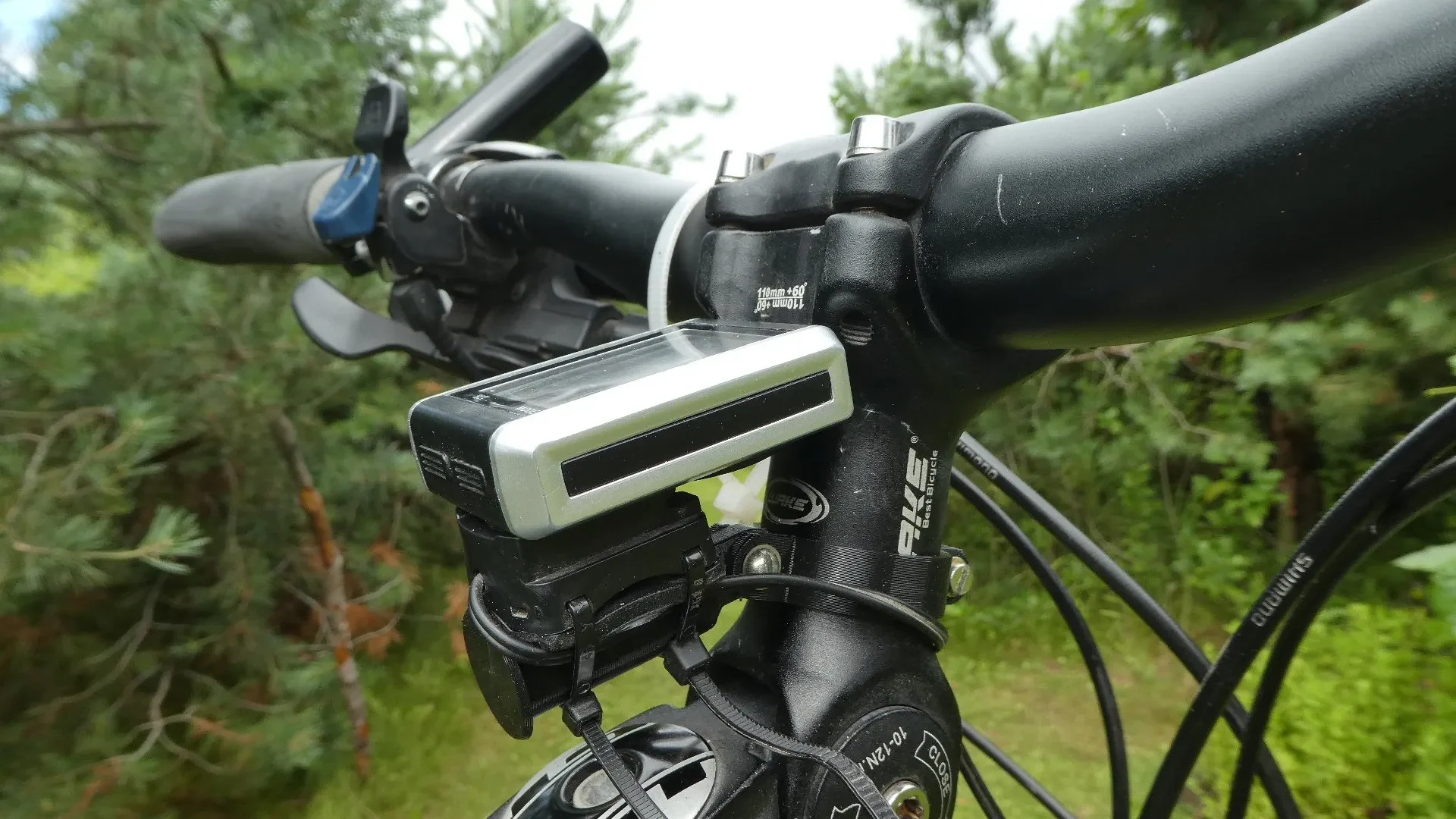

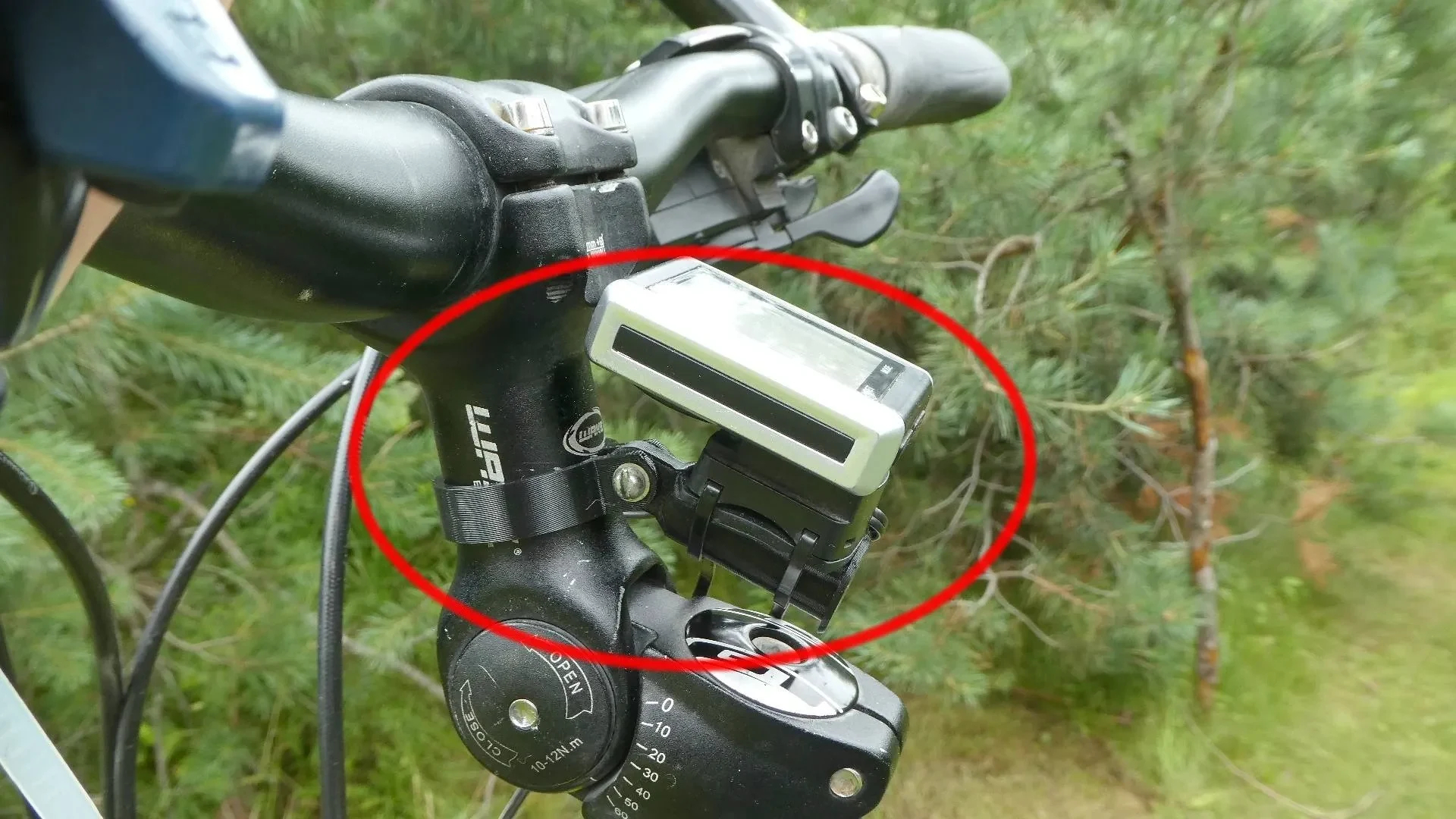

Я использую вынос руля велосипеда с регулируемым углом, чтобы поднять его как можно выше. Когда мой велокомпьютер установлен на нем в поднятом положении, я не вижу никакой информации на экране. Я знаю, что велокомпьютер также можно закрепить на руле, но в туристических поездках все свободное пространство на руле используется для крепления других вещей, поэтому вынос кажется мне лучшим местом для крепления велокомпьютера. Им��нно поэтому я сделал этот переходник с изменяющимся углом.

Модель полностью параметрическая в FreeCAD. Я сделал это для своего велокомпьютера noname. Его крепление не требует надежного крепления полноразмерной трубки диаметром 29 мм, поэтому для уменьшения веса я изготовил переходник диаметром 15 мм. Длина переходника всего 30 мм, потому что хотелось сделать его как можно меньше. Для установки более крупных велосипедных компьютеров может потребоваться больше места, поэтому вы можете легко откорректировать несколько значений в электронной таблице, чтобы изменить ее для вашего велосипедного компьютера, например, изменить диаметры трубки адаптера и зажима выноса или изменить длину адаптера. Для надежной фиксации диаметр зажима должен быть немного меньше диаметра штока.

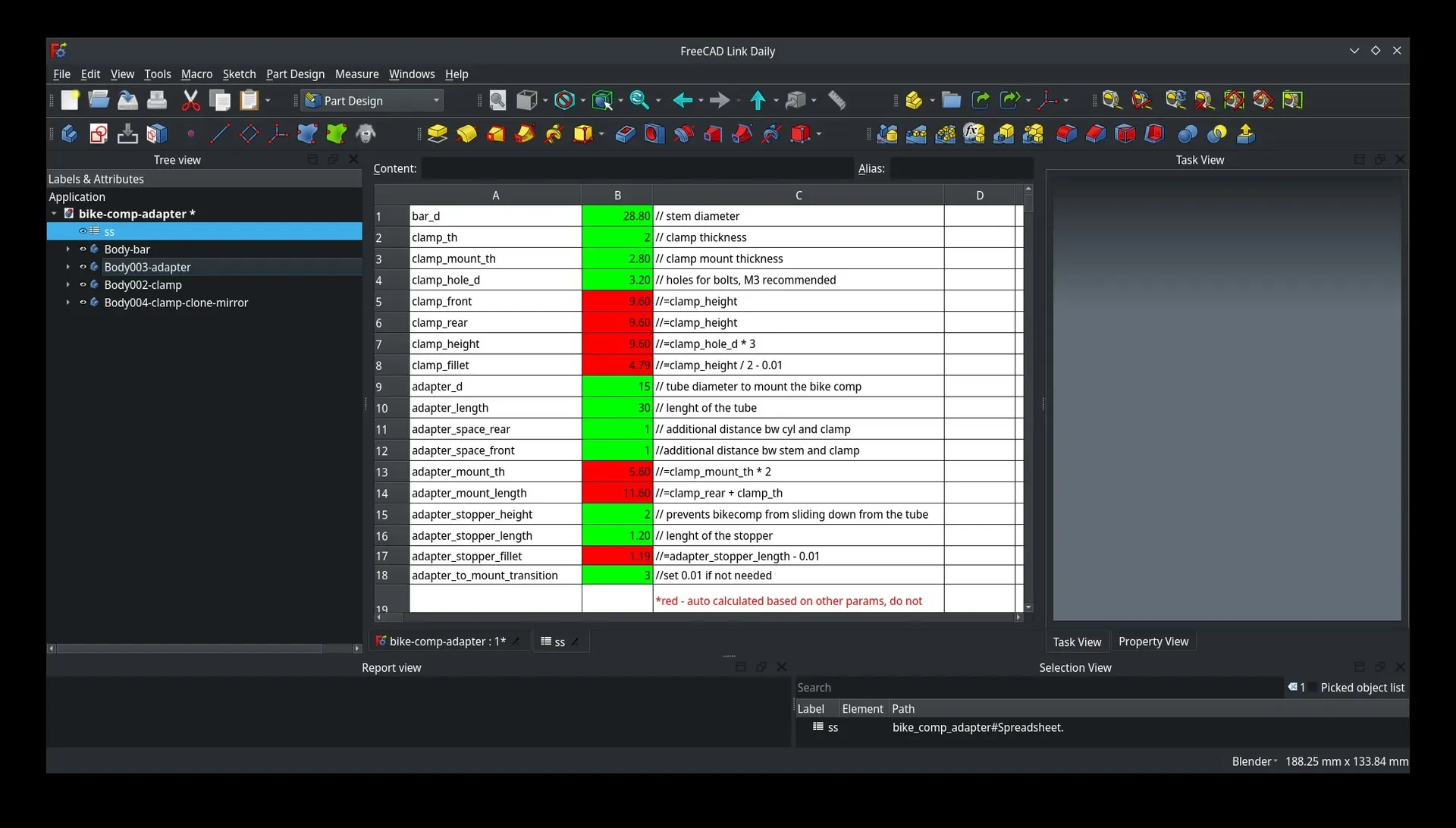

НЕ РЕДАКТИРУЙТЕ САМУЮ МОДЕЛЬ, просто отредактируйте значения в электронной таблице, и модель будет автоматически пересчитана в соответствии с вашими новыми значениями.

Зеленые значения можно безопасно изменить в соответствии с вашими потребностями. Красные значения рассчитываются автоматически с использованием зеленых значений. Нет необходимости менять значения красного вручную, если только вы не хотите получить какую-то нетипичную форму и не понимаете, как это сделать, изменяя значения красного.

Я использовал для зажима толщину 2 мм, чтобы уменьшить вес. PETG, который я использовал, кажется надежным, потому что он довольно гибкий и имеет хорошую адгезию, поэтому не сломается. Если вы используете другой пластик, возможно, вам придется увеличить толщину.

Протестировал надежные настройки печати для моего PETG, чтобы достичь минимального веса (9 грамм для D25 и 6 грамм для адаптеров D15 с зажимами). Вы можете использовать другие настройки, если они не подходят для вашего пластика.

Зажим:

Установите 999 стен или 999 сверху/снизу, чтобы обеспечить 100% заполнение всей детали. Я использовал поток 110% и скорость вращения вентилятора 0%, чтобы улучшить сцепление между соседними линиями (в противном случае линии могут разделиться, если вы сильно согнете зажим).

Адаптер:

На трубке напечатаны 3 верха, 3 низа, 2 стенки и куб��ческое заполнение 12%. Я не смог его сломать, наступив на него всем своим весом, да и нагрузки большей в реальной жизни не будет, поэтому не вижу необходимости в избытке наполнителя внутри трубки. Если вы не доверяете пластику, лучше используйте 3 стены вместо увеличения заполнения.

Переход от трубки к креплению и несколько слоев ниже лучше печатать с заполнением 24+%.

Крепление и несколько слоев под ним лучше печатать с 999 стенками, чтобы случайно не сломать его неуклюжими движениями, так как это самая уязвимая часть.

Используйте кубы с «изменить настройки перекрытий» в Cura, чтобы установить разные настройки заполнения для разных частей адаптера, как показано на рисунке:

Эти рекомендации относятся к длинным адаптерам большого диаметра, так как они будут иметь слишком большой вес, если вы будете использовать постоянное заполнение для всей конструкции. Для адаптеров меньшего размера, таких как мой (длина D15/30 мм), я рекомендую 20% кубическое заполнение для трубки и 100% заполнение для перехода к креплению и самому креплению, поскольку это не добавит слишком большого веса в этом объеме, но повысит надежность.

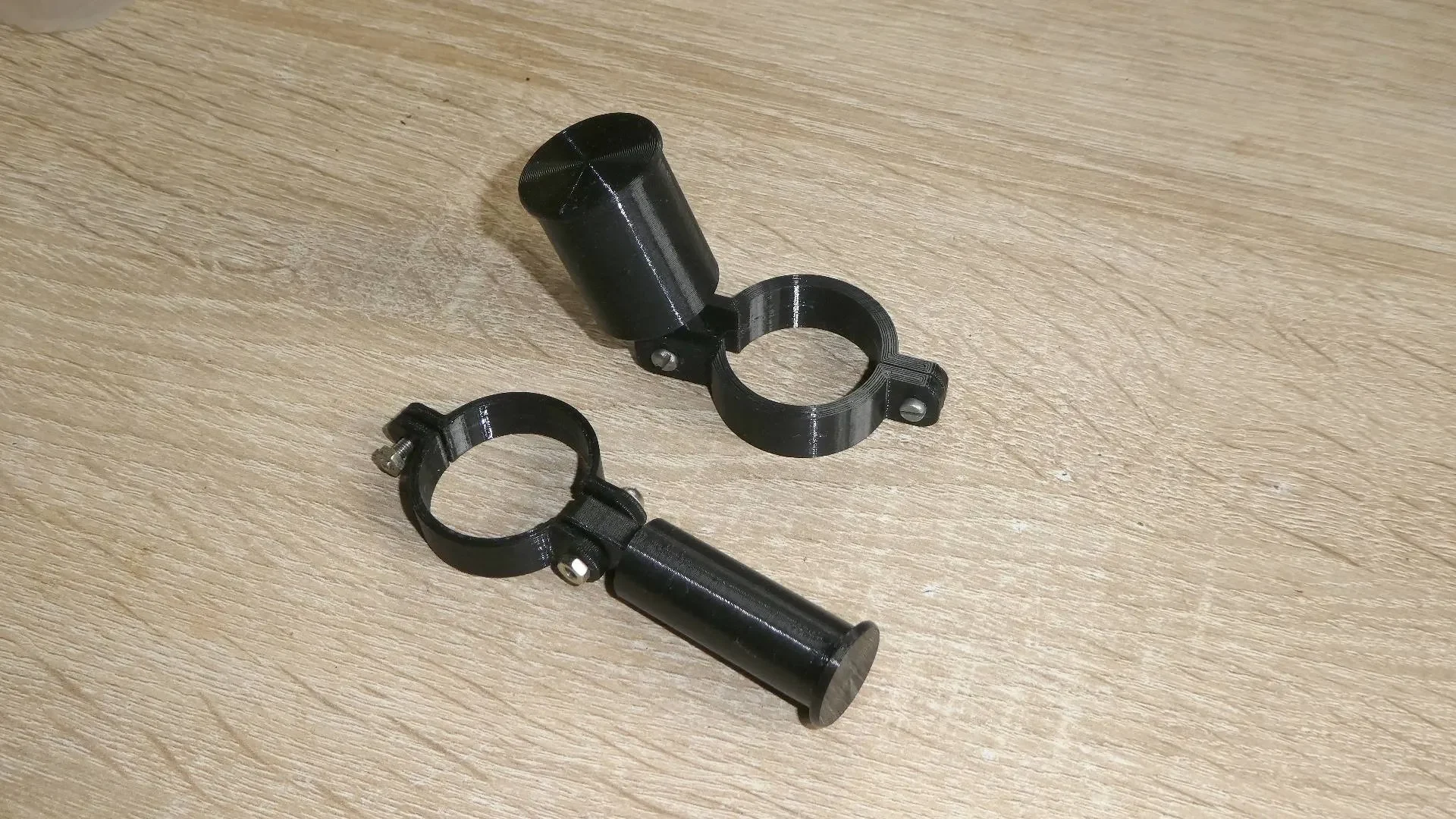

Существует 2 варианта зажима. Первоначальная версия состоит из 2 отдельных частей. Его легко и надежно закрепить, поскольку для этого используются 2 болта и гайки. Чтобы еще больше уменьшить вес и сделать его более аккуратным, я также сделал вариант зажима из одной детали, для которого нужен только один болт и гайка. Его можно использовать со сравнительно гибким пластиком, таким как PETG, который сгибается, но не ломается при использовании небольшой толщины, поскольку вам придется согнуть его, чтобы обернуть вокруг стержня. Толщина по умолчанию 2 мм была подходящей для моего PETG. Но нужно найти точный диаметр выноса, иначе один болт не удержит велосипедный компьютер.
