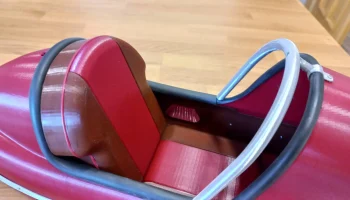

Коляска Velorex 560 - ДЕТАЛЬ №5 - Интерьер......

Надеюсь, 4-я часть вам понравилась :)

Коляска Velorex 560 — ДЕТАЛЬ № 4 — Подвеска колес + основные держатели кузова от autora Jawarmaniak | Создайте и создайте модель STL | Printables.com

Как обычно, модель состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльником, а не приклеивать суперклеем.

На сегодня я подготовил вам все тяги для соединения рамы коляски с мотоциклом.

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

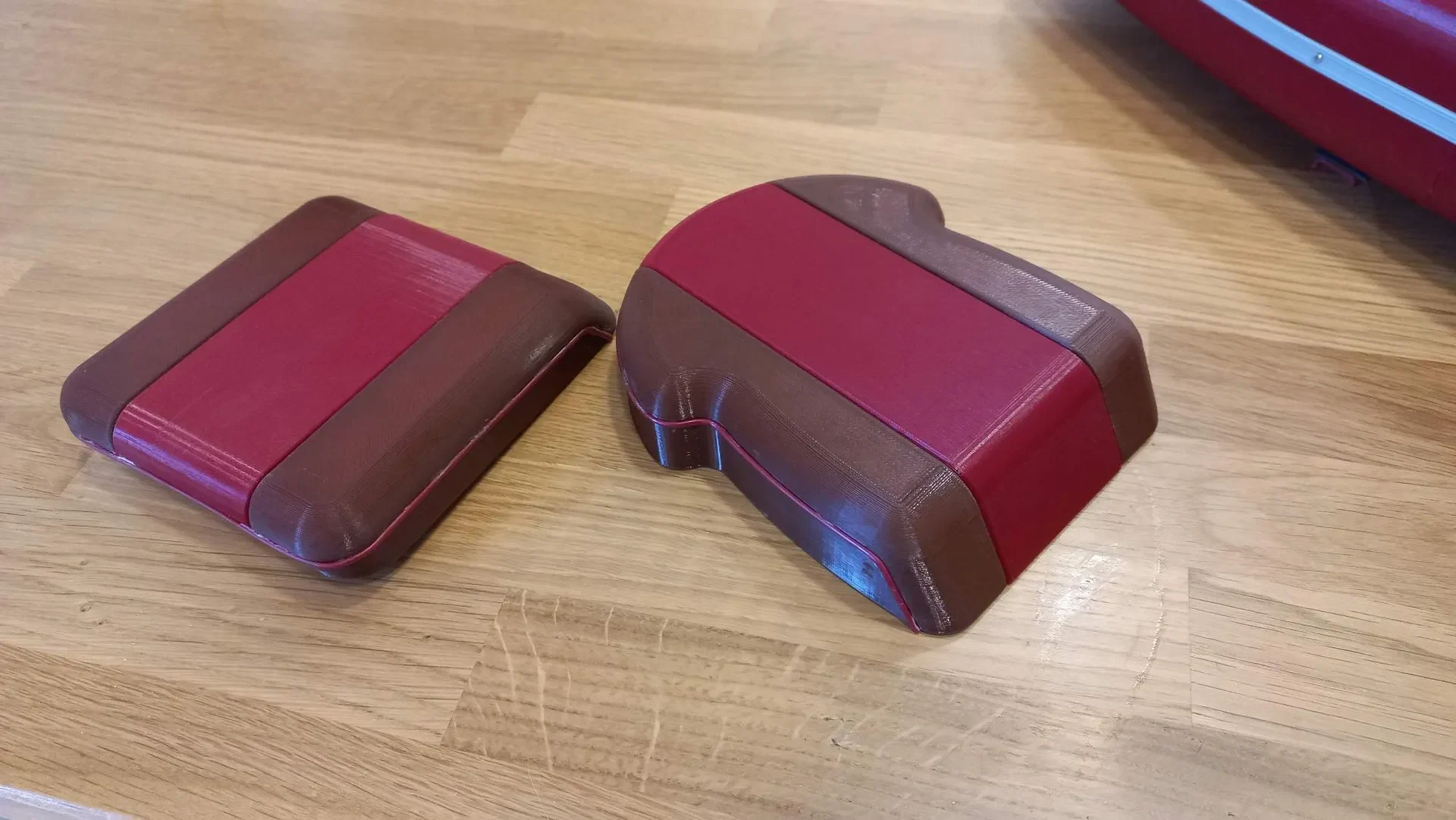

сначала начнем с сиденья

Инструкция по печати:

держатель сиденья — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
держатель спинки — 1 шт., PLA серый/серебристый, заполнение 100%, слой 0,15-0,2.
спинка_1 — 1 шт., PLA коричневый, наполнение 10%, слой 0,15-0,2.
спинка_2 — 1 шт., PLA красный, заполнение 50%, слой 0,15-0,2.
сиденье_1 — 1 шт., коричневый PLA, заполнение 10%, слой 0,15-0,2.
сиденье_2 — 1 шт., PLA красный, заполнение 50%, слой 0,15-0,2.

Инструкция по сборке:

Приклейте спинку_2 в правильное место спинки_1.
Приклейте сиденье_2 в правильное место сиденья_1.
Приклейте кусок красной нити в паз вокруг сиденья и спинки в сборе. В углах и��пользуйте зажигалку для нагрева нити, чтобы предотвратить обрыв волокна. Волокна нити фиксируем суперклеем.

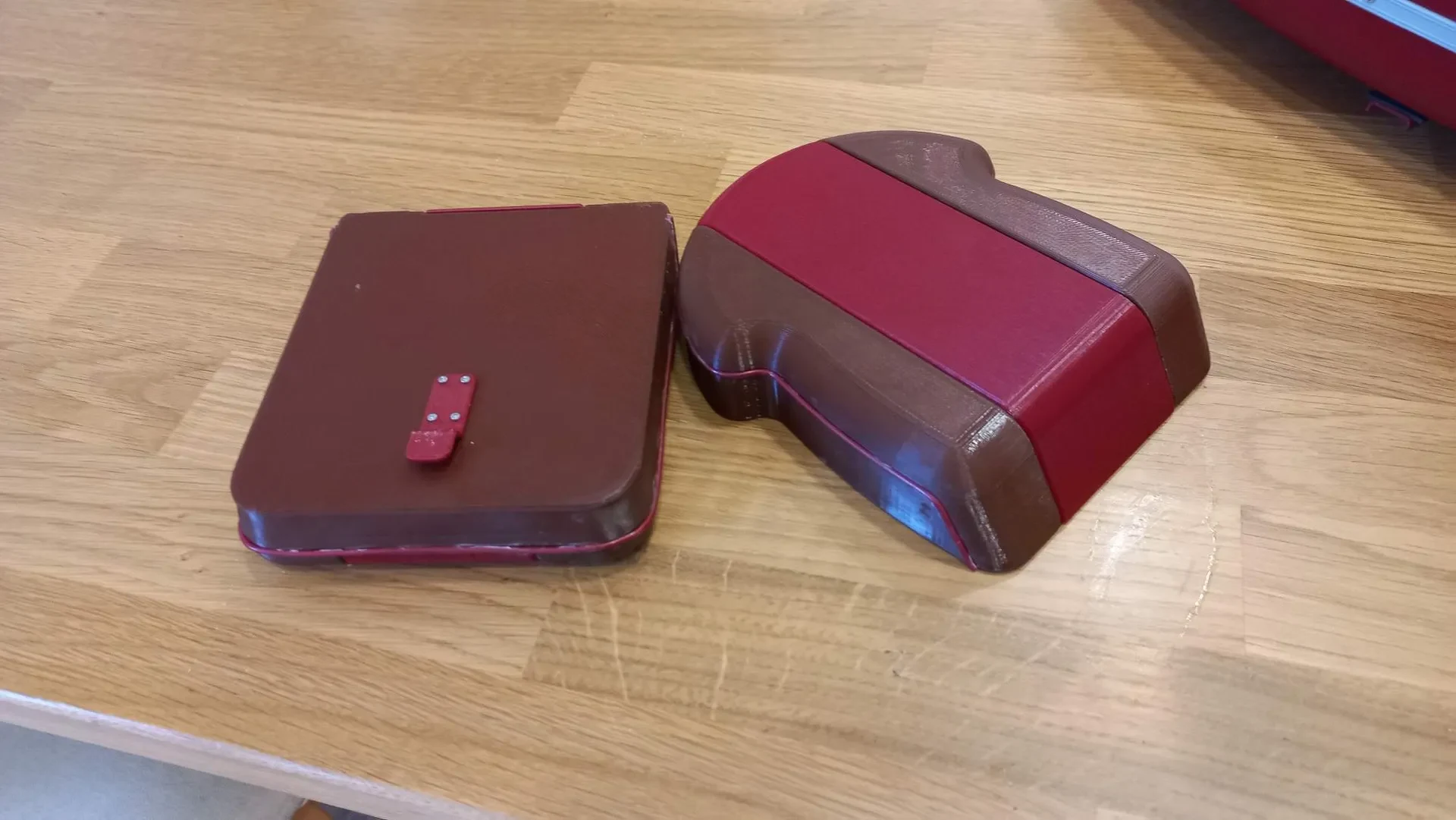

Прикрутите держатель сиденья к седлу в сборе с помощью 4 винтов M1.2-5.
Прикрутите держатель backrest_holder к спинке в сборе с помощью 4 винтов M1,2-5.

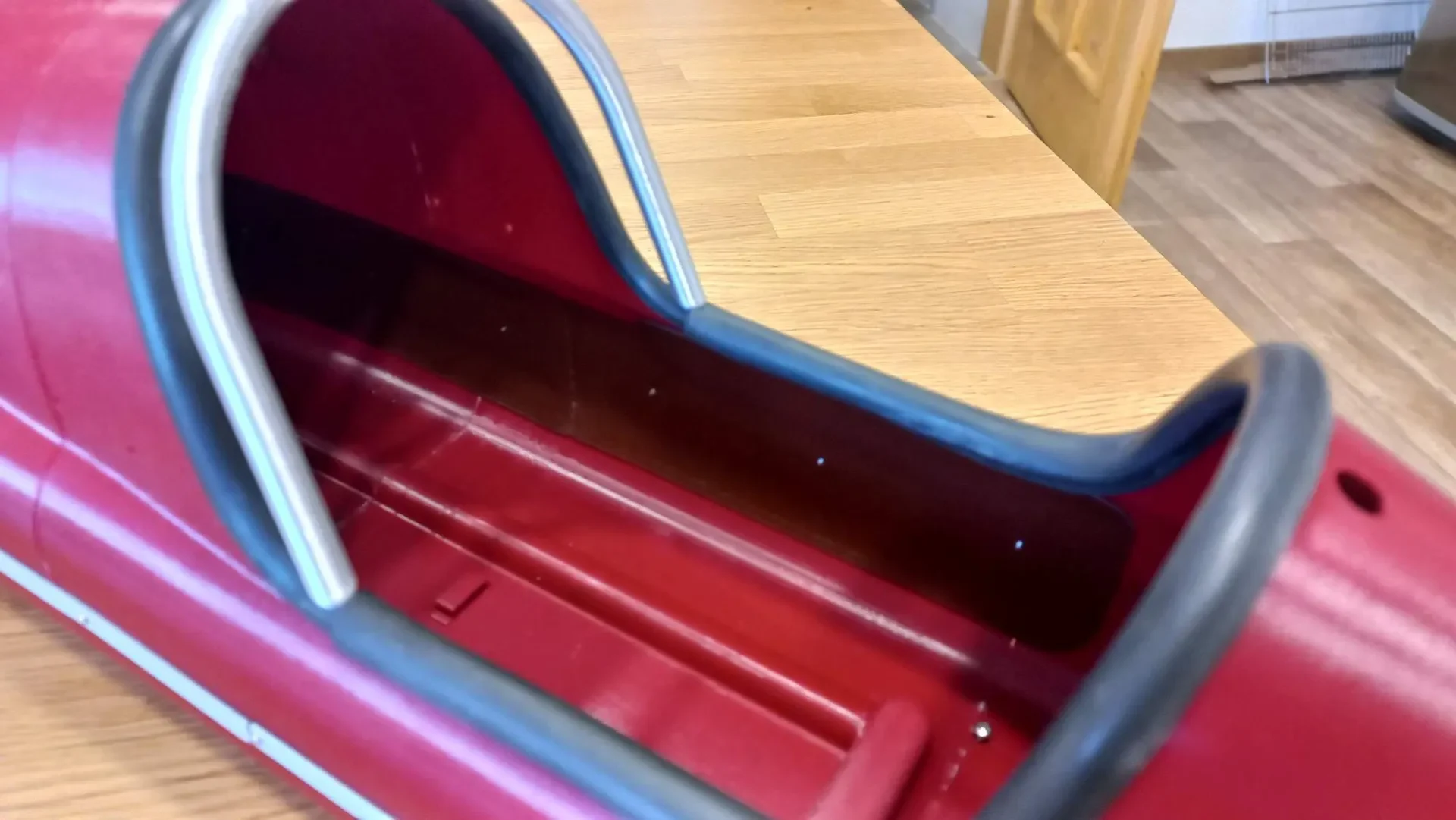

во-вторых, мы можем завершить обшивку кузова коляски

Инструкция по печати:

left_padding — 1 деталь, коричневый PLA, заполнение 100%, слой 0,15-0,2.
right_padding — 1 шт., коричневый PLA, заполнение 100%, слой 0,15-0,2.
Карман — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

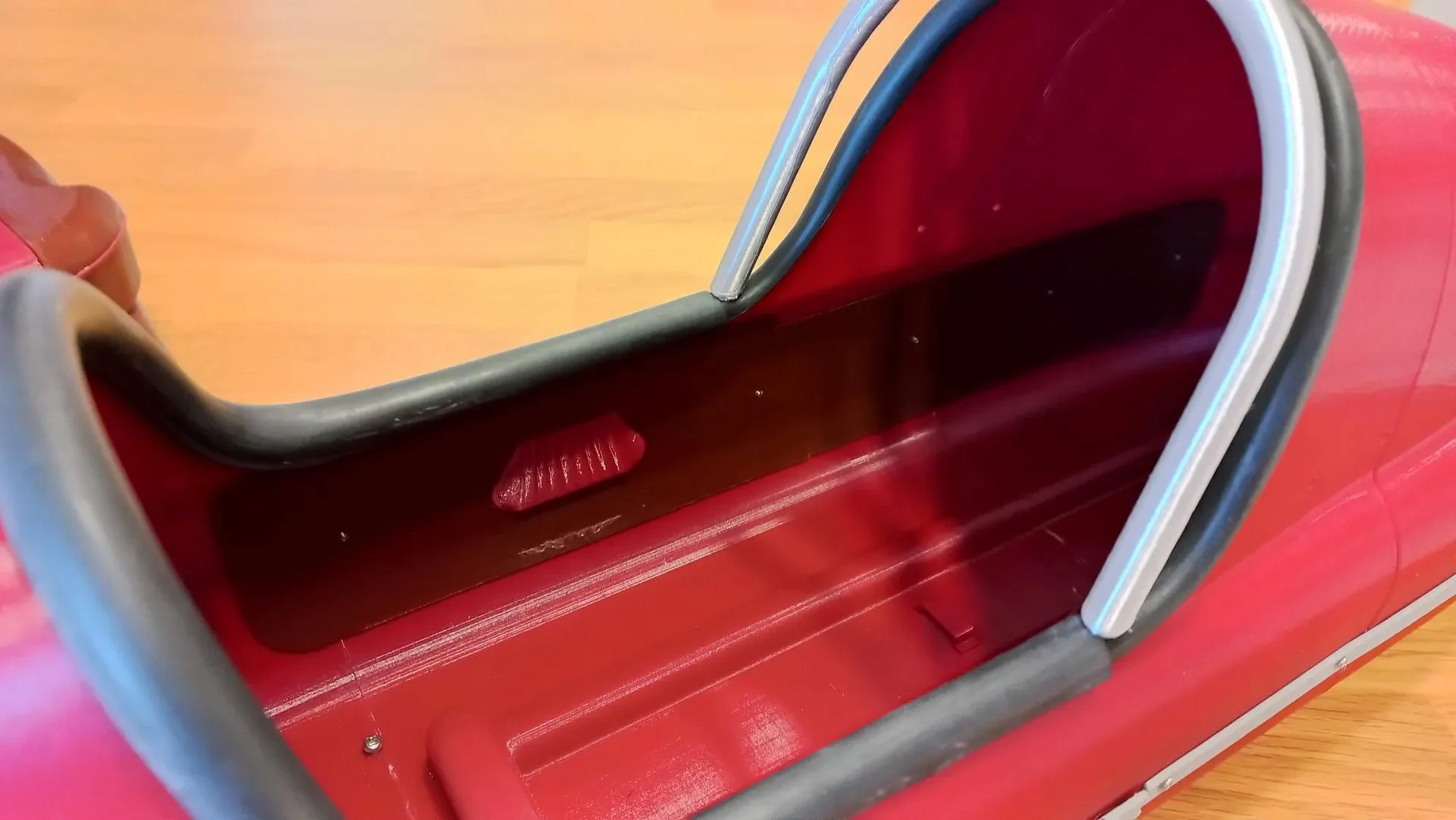

Приклейте карман в нужное место в left_padding.
Приклейте сиденье_2 в правильное место сиденья_1.

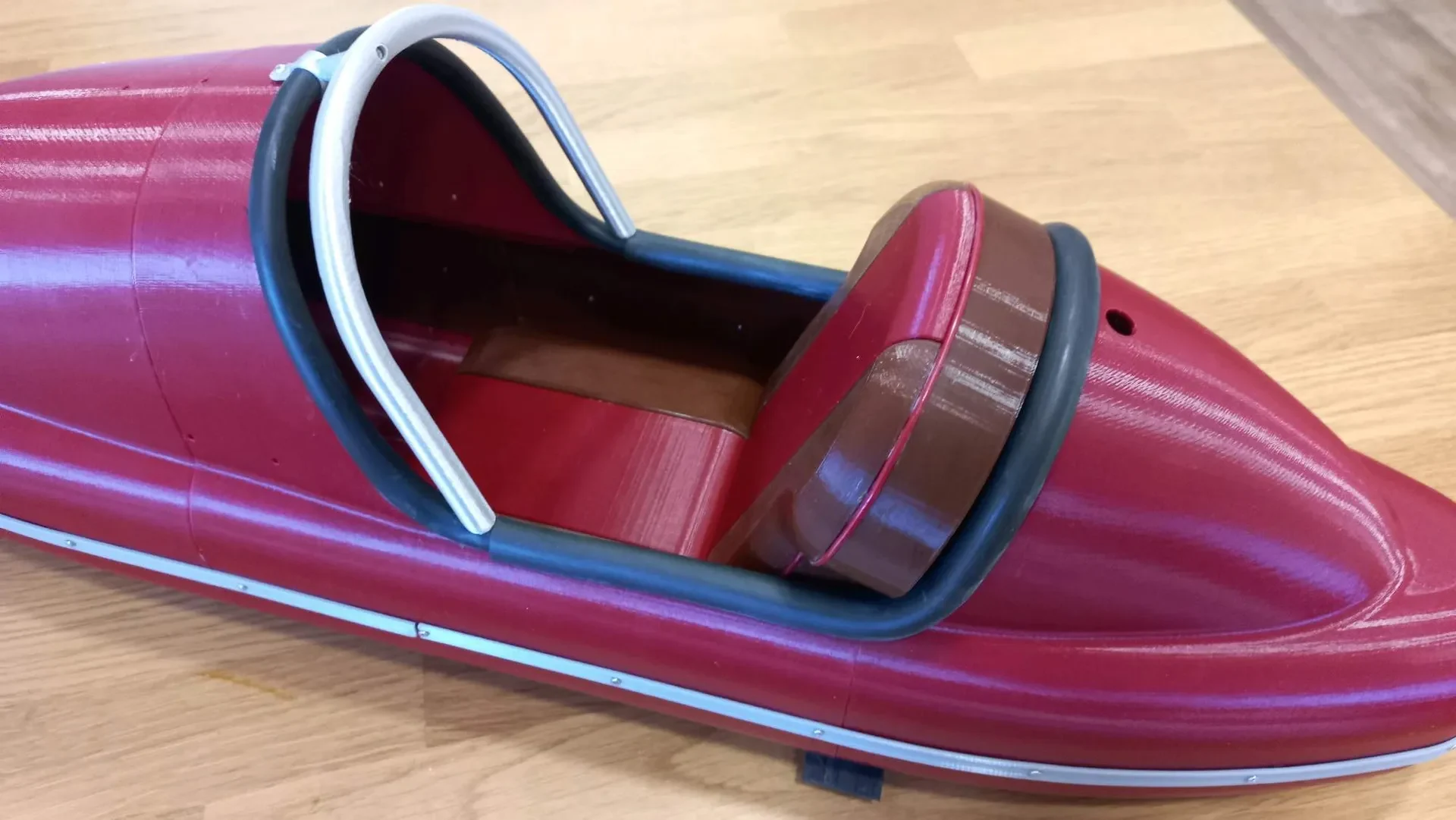

Вставьте левую обивку в корпус коляски и прикрутите ее винтами, удерживающими декоративные молдинги снаружи.
Установите правую прокладку таким же образом, как и левую.

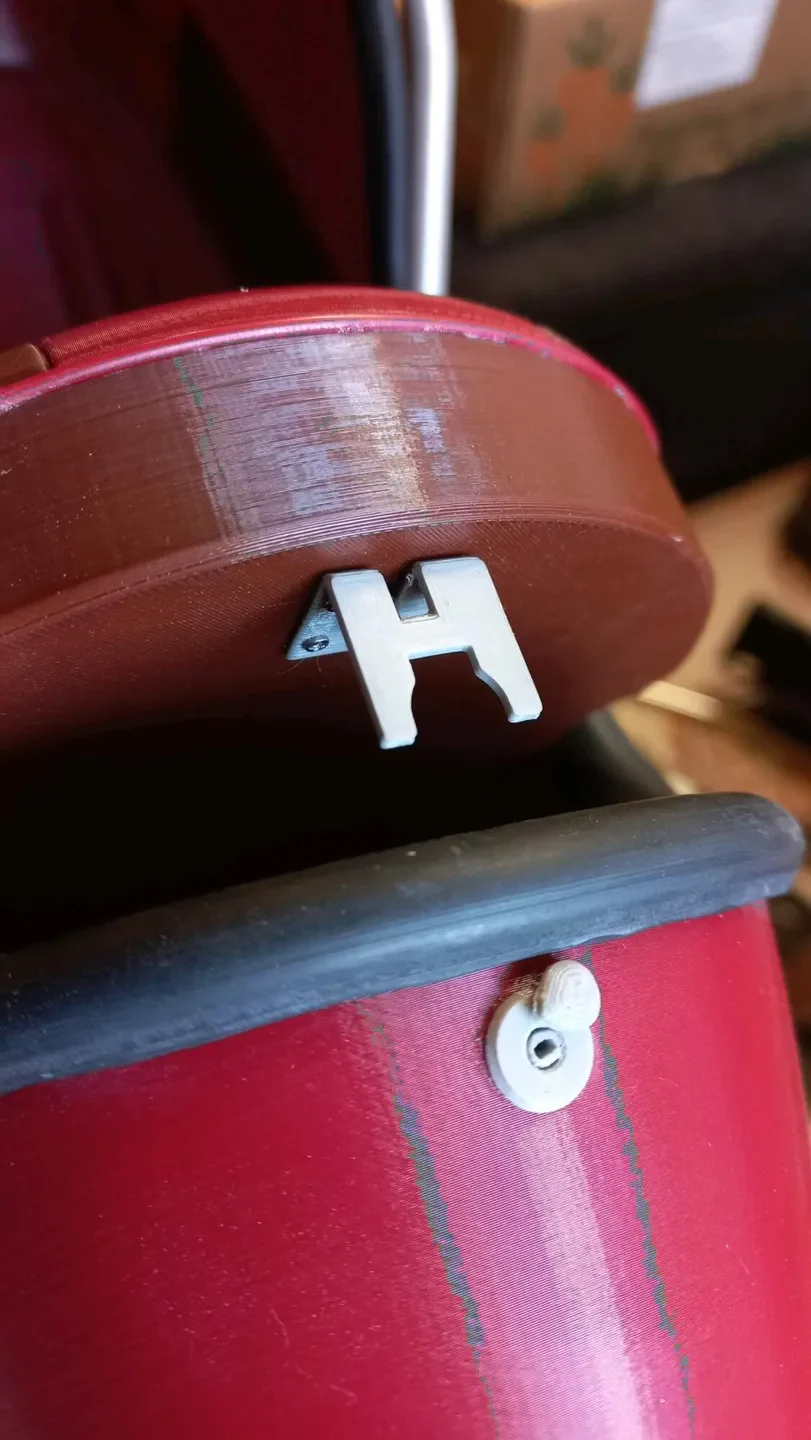

Вставьте седло в сборе и убедитесь, что седло зацеплено держателем за хомут, расположенный на полу.

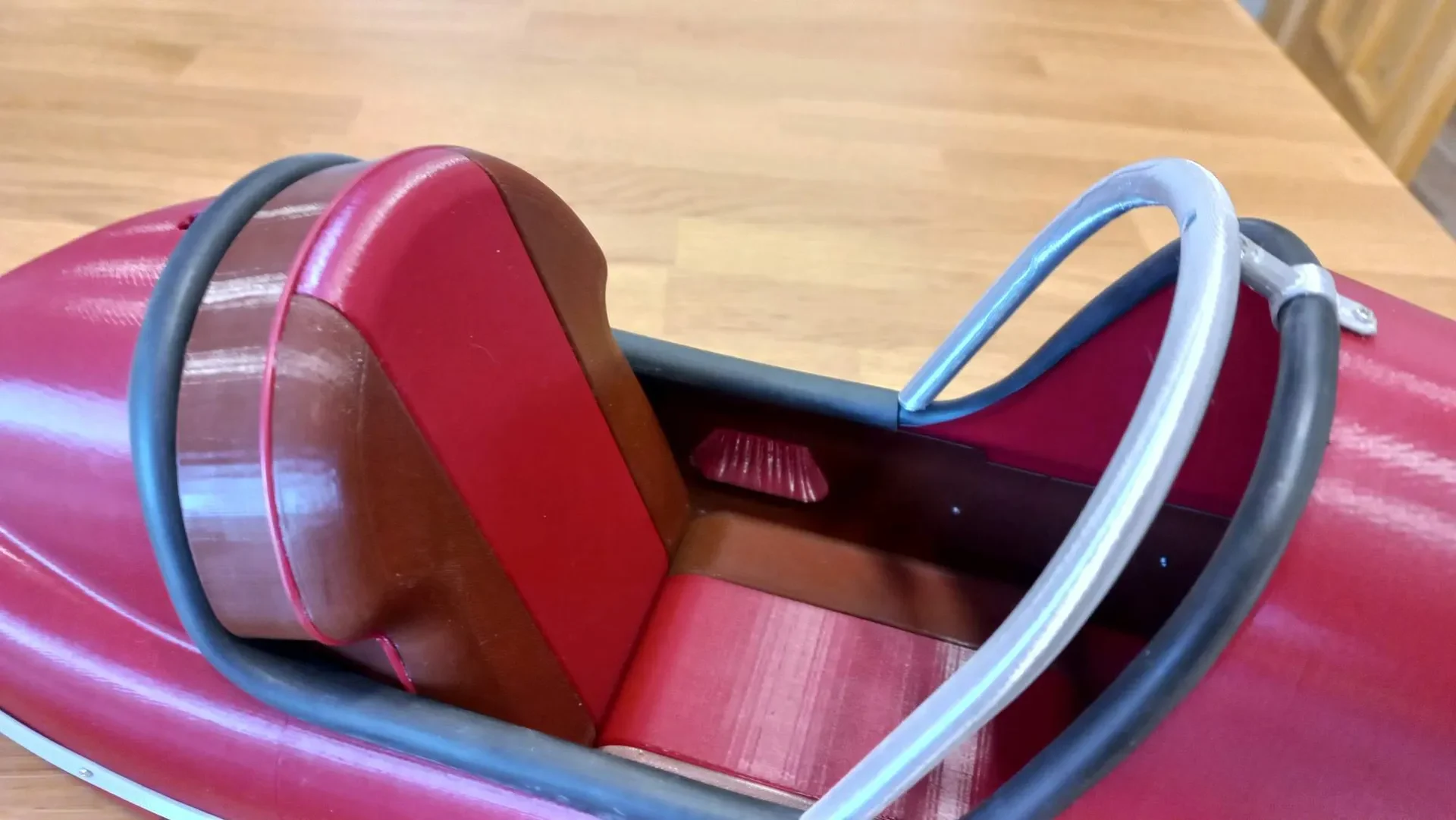

Установите спинку на место.

И… на этом пока всё :)

Спецификация материала:
8x винт М1,2-5 мм
суперклей

Надеюсь, вам было весело во время сборки и все прошло гладко.

Можете с нетерпением ждать следующей части. Шестая часть сейчас в разработке ;)

6-я часть доступна здесь: https://www.printables.com/model/916971-sidecar-velorex-560-part-no6-last-one-lights-plexi
