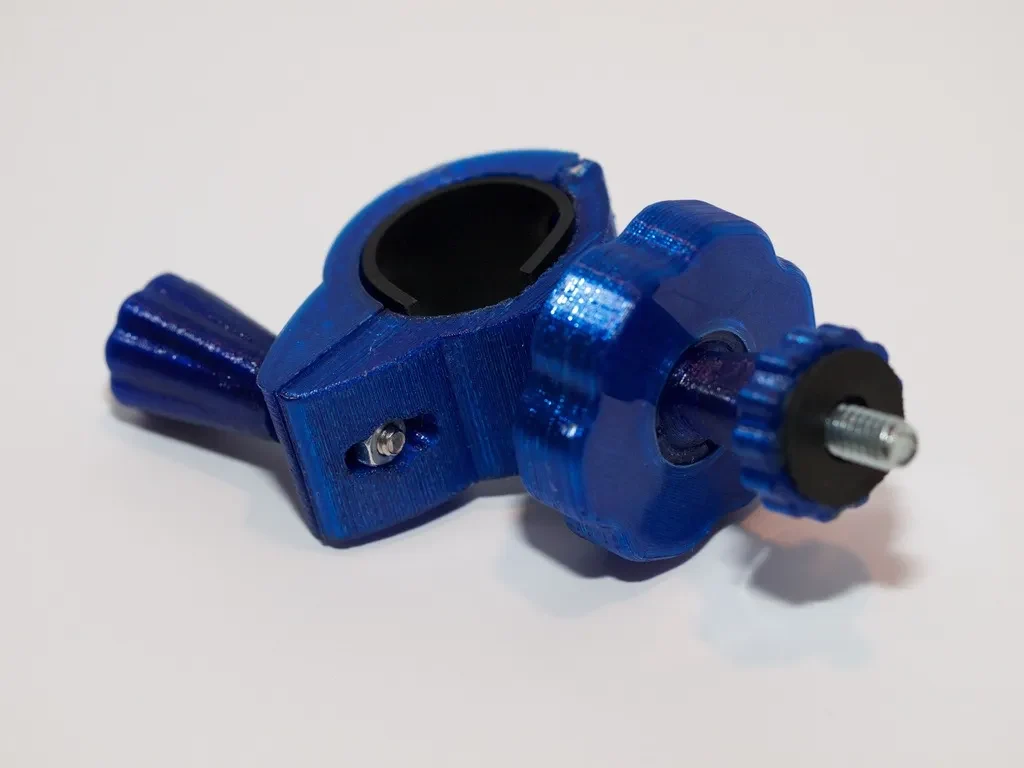

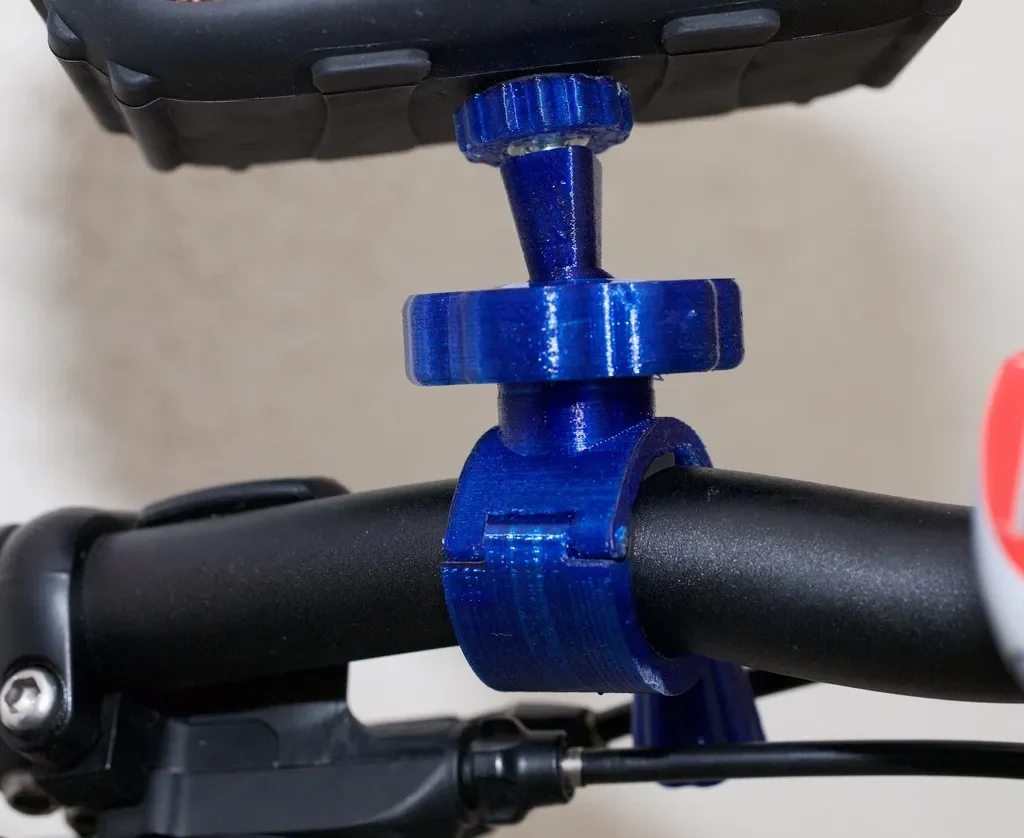

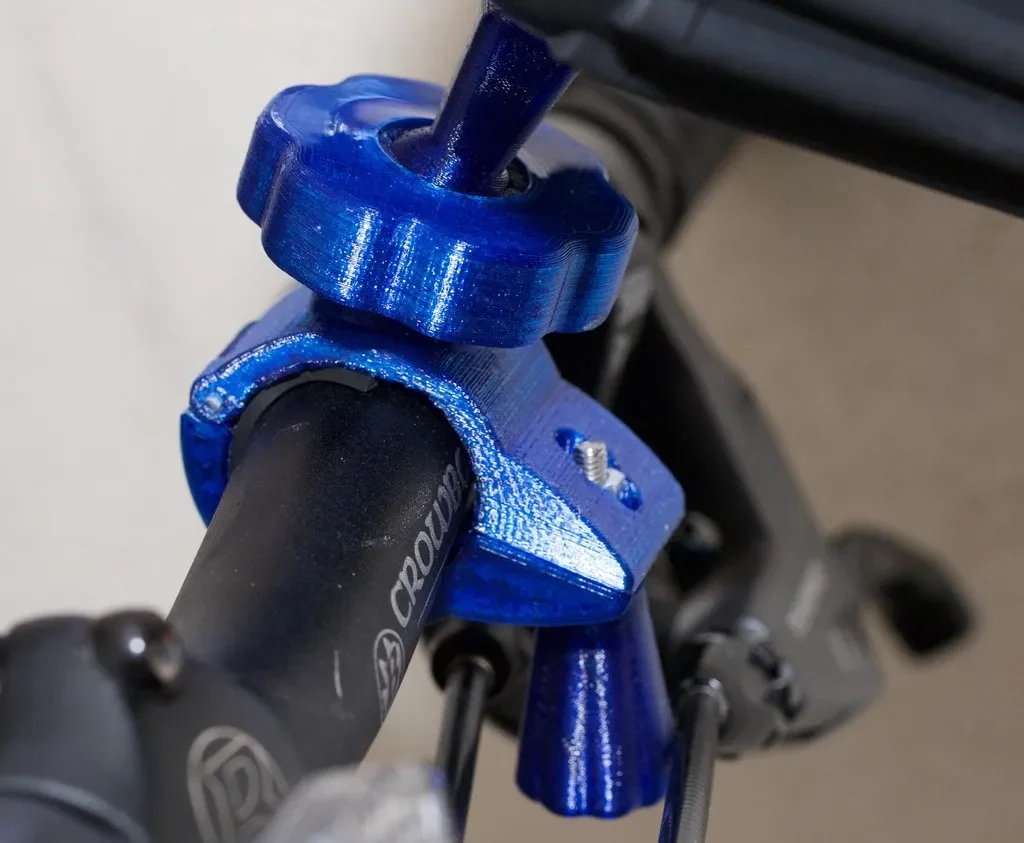

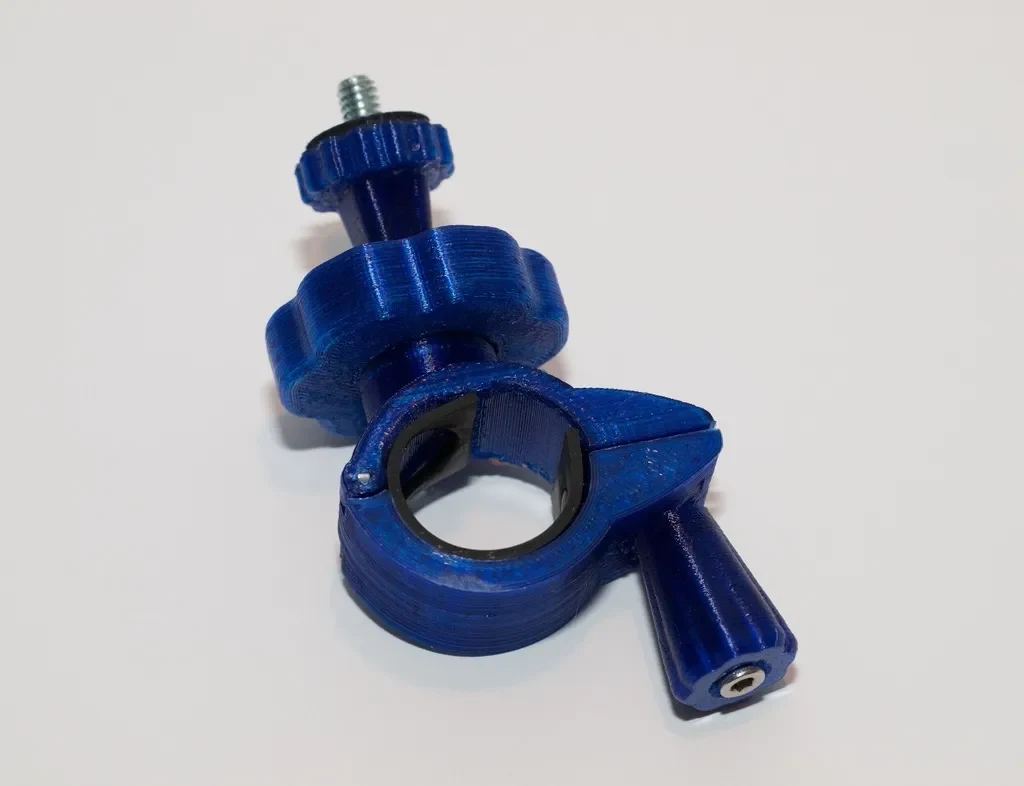

Крепление на велосипедную ручку для 1/4......

Предназначен для замены приобретенного в магазине крепления на рукоятке, которое может поддерживать устройство с гайкой с резьбой 1/4 дюйма-20.

После того, как я купил 2 из них и оба они сломались, я решил, что было бы интересно воссоздать крепление, но внести несколько улучшений, в том числе:

Усиление участков, которые могли сломаться из-за очень тонких стенок.
Увеличен размер винта с накатанной головкой, который затягивает шаровой шарнир, чтобы было легче регулирова��ь угол и отвинчивать/затягивать.
Инструкции

Распечатайте все детали один раз. Используйте эту информацию в качестве руководства:

Распечатайте каждый в ориентации в STL.

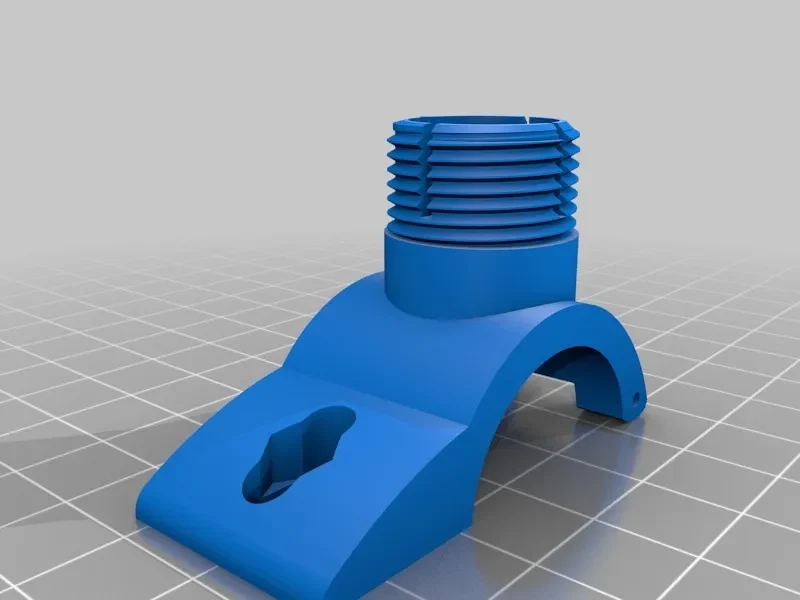

Top Mount потребуется поддержка. Обязательно добавьте поддержку своду стопы и области вокруг суставов.
Для шарового шарнира потребуются либо ручные опоры (Simplify3D), либо опора, либо козырек в дополнение к опорам, чтобы он не выскочил из пластины.
Используйте 3 ракушки и заполнение не менее 30-50%. Для большого винта с накатанной головкой требуется не менее 50%.
Я использовал пластик PETG для более прочной и термостойкой детали. Он хорошо печатается на PLA и может быть прочным… просто не выдержит несколько часов жаркой летней жары в Техасе.
Сборка материалов
Секция 1 1/2 дюйма стержня с резьбой 1/4 дюйма -20 (я снял головку винта 1/4 дюйма -20)
2 гайки 1/4"-20 (1 используется только для сборки)
Винт с головкой под торцевой ключ M4x40
2 гайки М4
Гвоздь или заклепка 1/16 дюйма, обрезанная до 24 мм.
клей гориллы
резиновая полоска шириной 1 дюйм для использования на рукоятках, чтобы предотвратить скольжение крепления.
Собрать

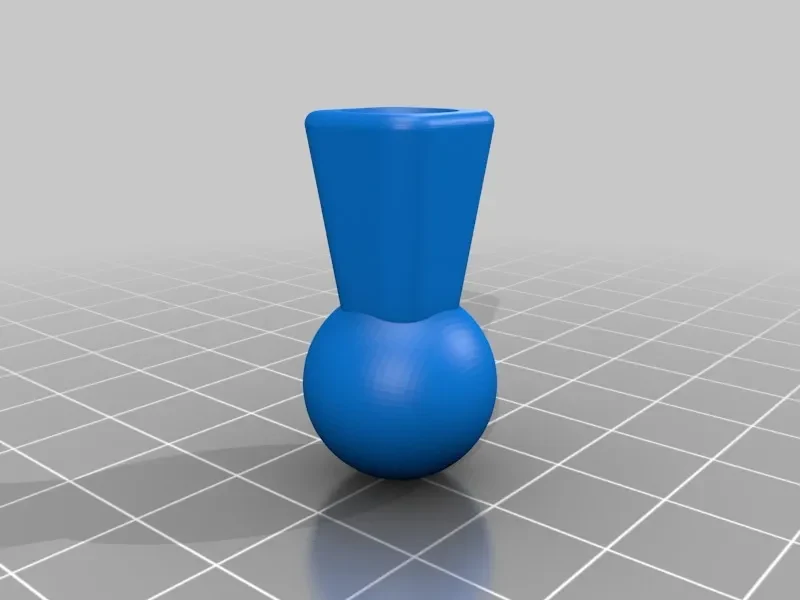

Очистите шар на части шарового шарнира, удалив весь поддерживающий материал. Не беспокойтесь о том, чтобы нижняя часть шара была идеальной. Не полируйте и не разглаживайте мяч. Чтобы зафиксировать его на месте, требуется некоторое трение.
Возьмите участок с резьбой 1/4"-20 и добавьте 2 гайки на том конце, который будет доступен для установки устройства. Затяните 2 гайки друг против друга, чтобы зафиксировать их на месте. Это даст нам рычаг для ввинчивания резьбового стержня.
Добавьте немного клея Gorilla в верхнюю часть шарового шарнира, к которому будет крепиться резьбовой стержень 1/4 дюйма-20. Он будет использоваться для фиксации резьбового стержня на месте.
Вверните резьбовой стержень в верхнюю часть шарового шарнира. Используйте 2 гайки, чтобы затянуть стержень до конца отверстия (12 мм). Отложите и дайте высохнуть.

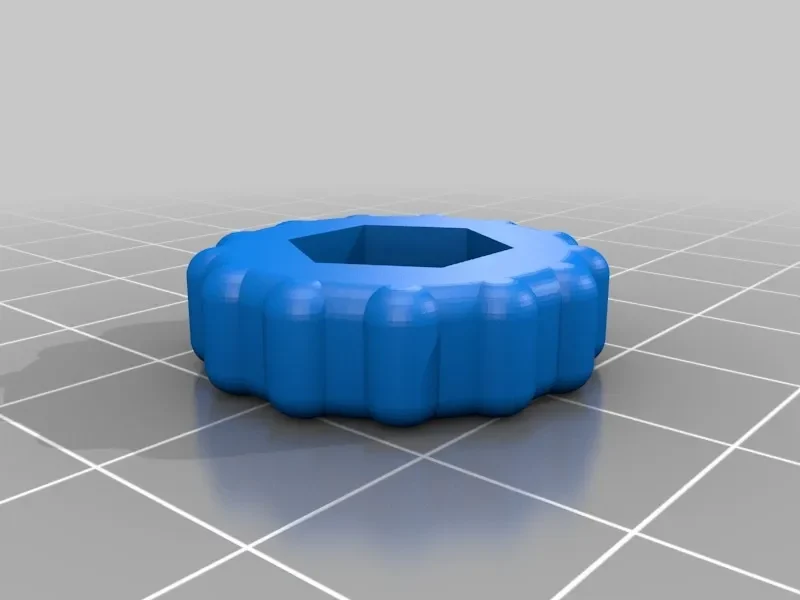

С помощью винта с накатанной головкой меньшего размера нанесите небольшое количество клея «Горилла» вдоль внешней стенки отверстия для гайки. Поместите гайку в отверстие и зафиксируйте ее скотчем (или положите груз на винт с накатанной головкой/гайку. Клей Gorilla вспенивается, чтобы соответствовать участку склеивания, поэтому вам нужно не допустить выталкивания гайки. Отложите в сторону, чтобы высохнуть.

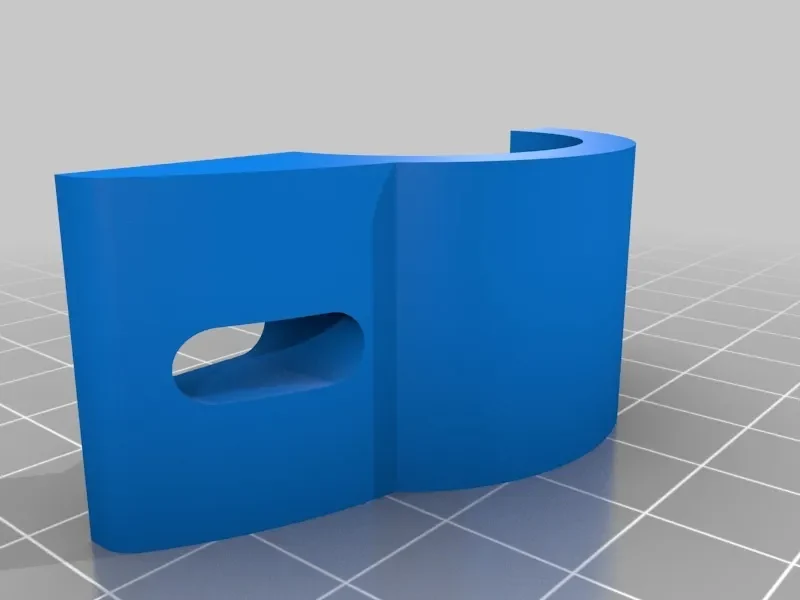

Соедините верхнюю/нижнюю части зажима. Возьмите гвоздь/заклепку длиной 24 мм и вставьте его в отверстия в стыках. Используйте сверло 1/16 дюйма, чтобы очистить отверстия, чтобы их было легче вставить.
Вставьте одну гайку M4 в верхнее отверстие верхнего зажима.
Вставьте другую гайку M4 в верхнюю часть ручки.
Вставьте винт M4x40 мм в ручку и затяните гайку M4.
Вставьте готовую ручку в нижнюю часть зажима и затяните верхний зажим.
Как только шаровой шарнир высохнет, снимите 2 гайки с резьбового стержня. Ослабьте их друг относительно друга, чтобы снять.
Осторожно (очень осторожно) вставьте шаровую опору в верхнюю с��ойку зажима. Это очень плотная посадка, поэтому потребуется медленная и деликатная вставка, чтобы не сломать стенки с резьбой. Стенки немного прогнутся, чтобы мяч полностью встал на место.
Вставьте большой винт с накатанной головкой в шаровой шарнир и затяните. Возможно, было бы проще смазать винт с накатанной головкой перед затягиванием, чтобы предотвратить трение пластика о пластик.

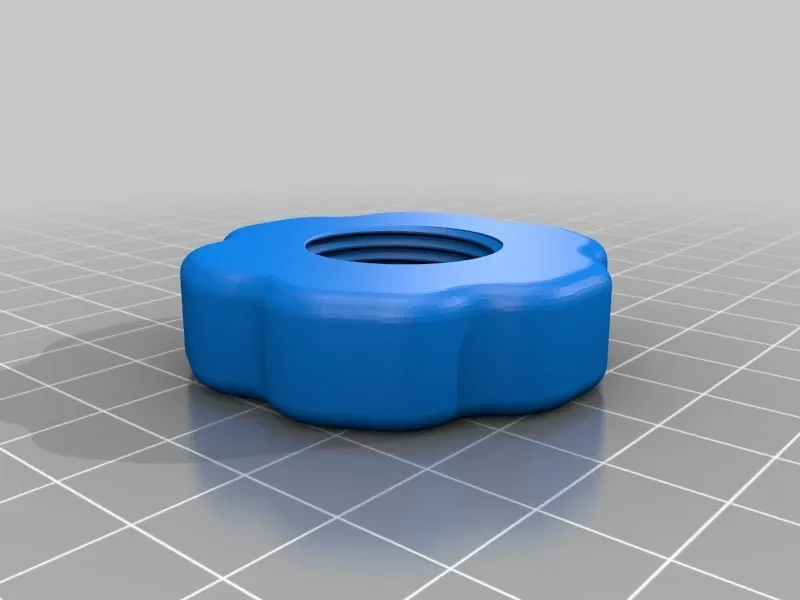

Добавьте небольшой винт с накатанной головкой к резьбовому стержню.

Кроме того, я приклеил небольшой круглый кусок резины к верхней части меньшего винта с накатанной головкой, чтобы предметы не двигались.
