Рычаг гидравлического тормоза Magura HS11 / Bremsgriff......

Рычаг для 2010-2016 годов выпуска, и достать запасную часть невозможно, поэтому я сконструировал ее.

Печатайте с помощью PETG или более качественных материалов для обеспечения термостойкости и прочности.
Печать с периметром 7 и заполнением около 50%.
Напечатайте так, чтобы скругление было сверху, а фаска — снизу.

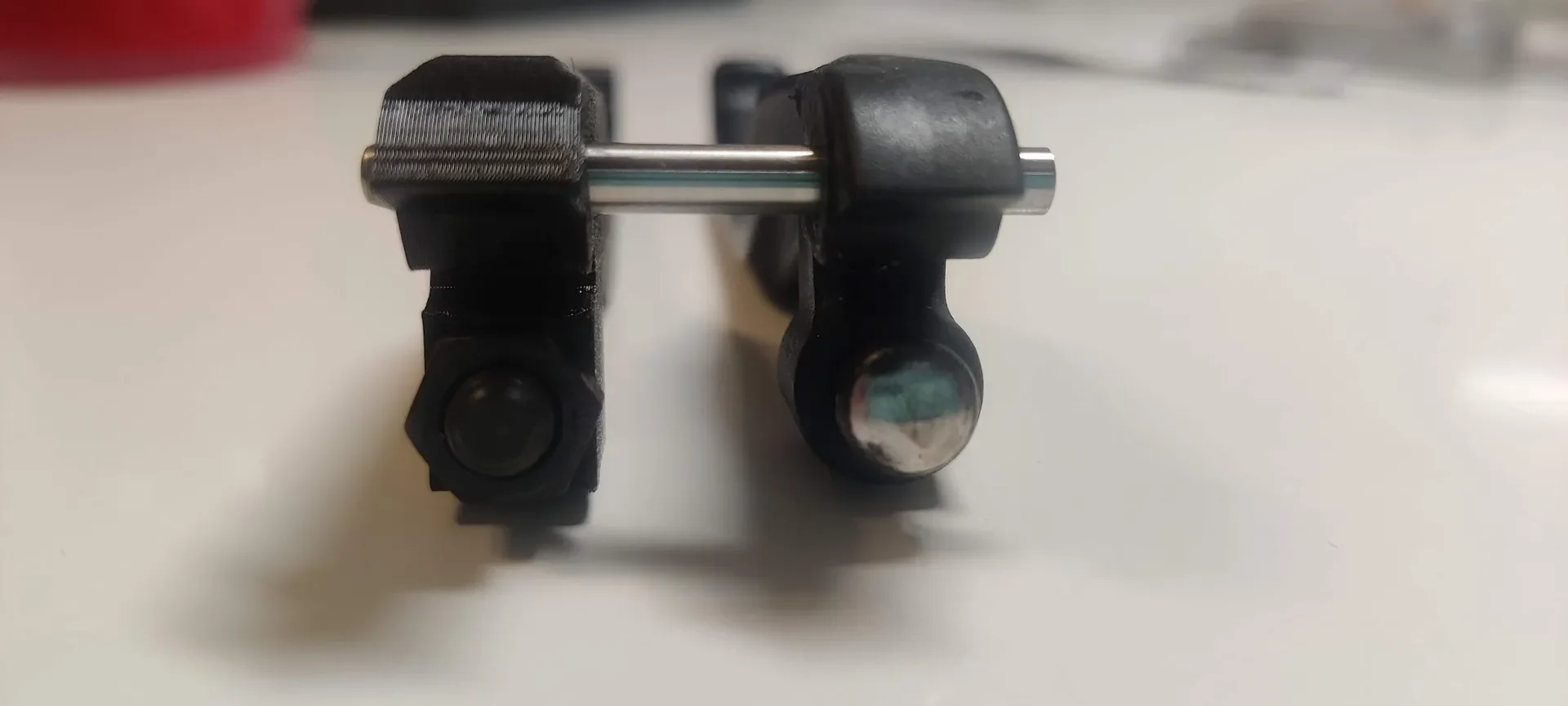

Диаметр вала составляет 4 мм — возможно, вам пришлось использовать дрель, чтобы освободить установочный штифт.
Отверстие для нажимного штифта имеет резьбу М6 и должно быть вырезано метчиком.
Поскольку оригинальный нажимной штифт имеет экзотический диаметр резьбы около 7 мм, червячный винт M6 диаметром прибл. Следует использовать 20 мм и закрепить контргайкой.

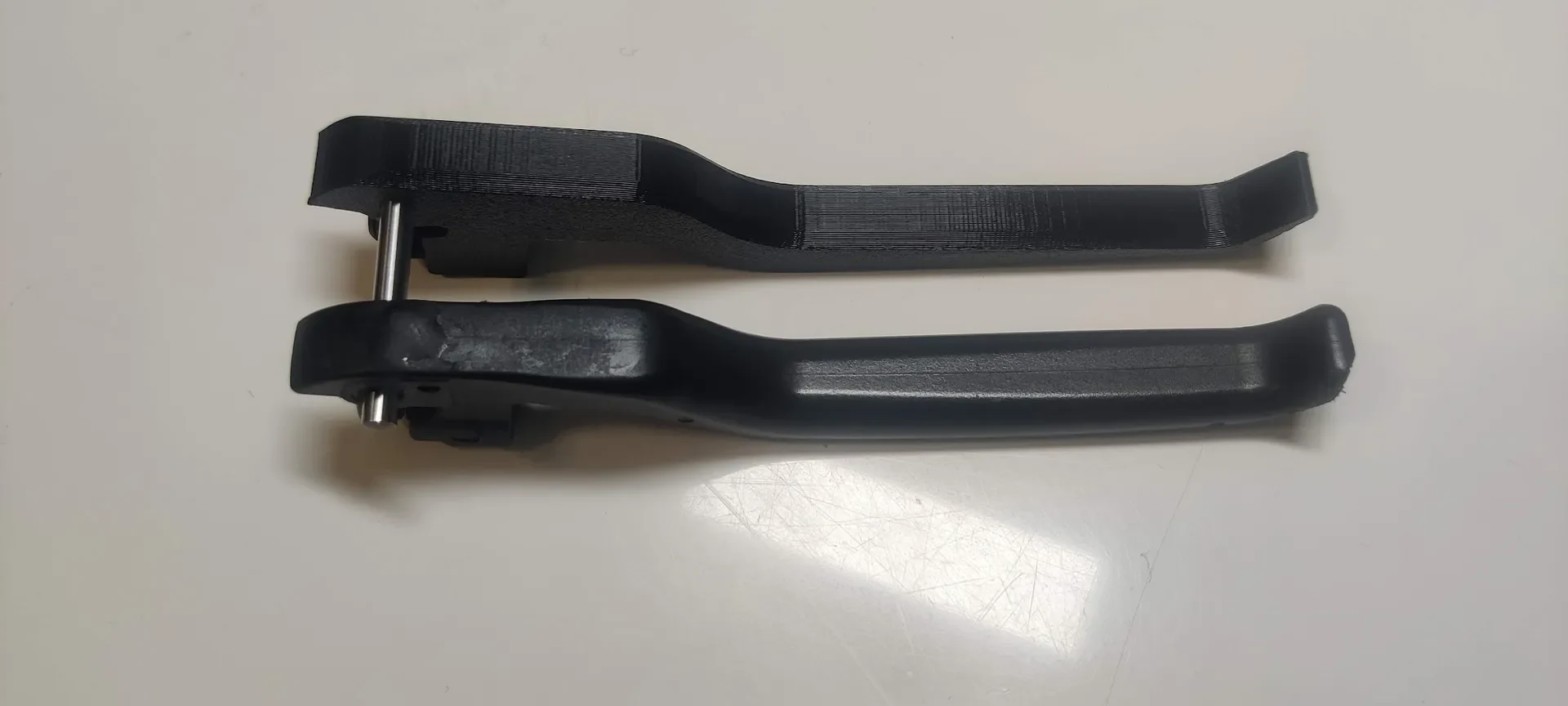

На фотографиях вы можете видеть мою первую версию без разрыва жесткости, но у меня она работает уже больше месяца без проблем.
Stl — это новая версия с разрывом жесткости.

Обновление: после более чем года печати на PETG без проблем — теперь у меня есть рулон Polymaker PA6-CF, и эта нить больше не сгибается.

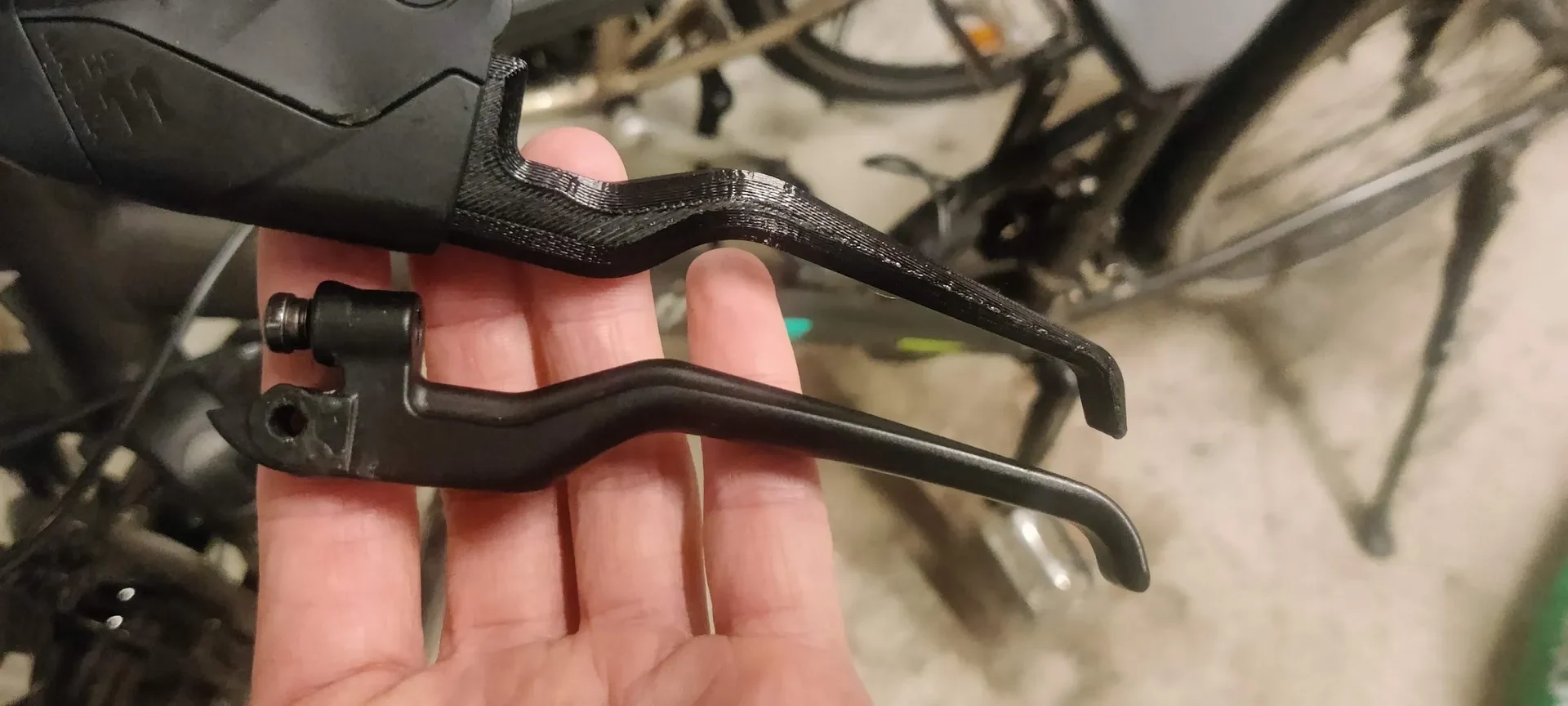

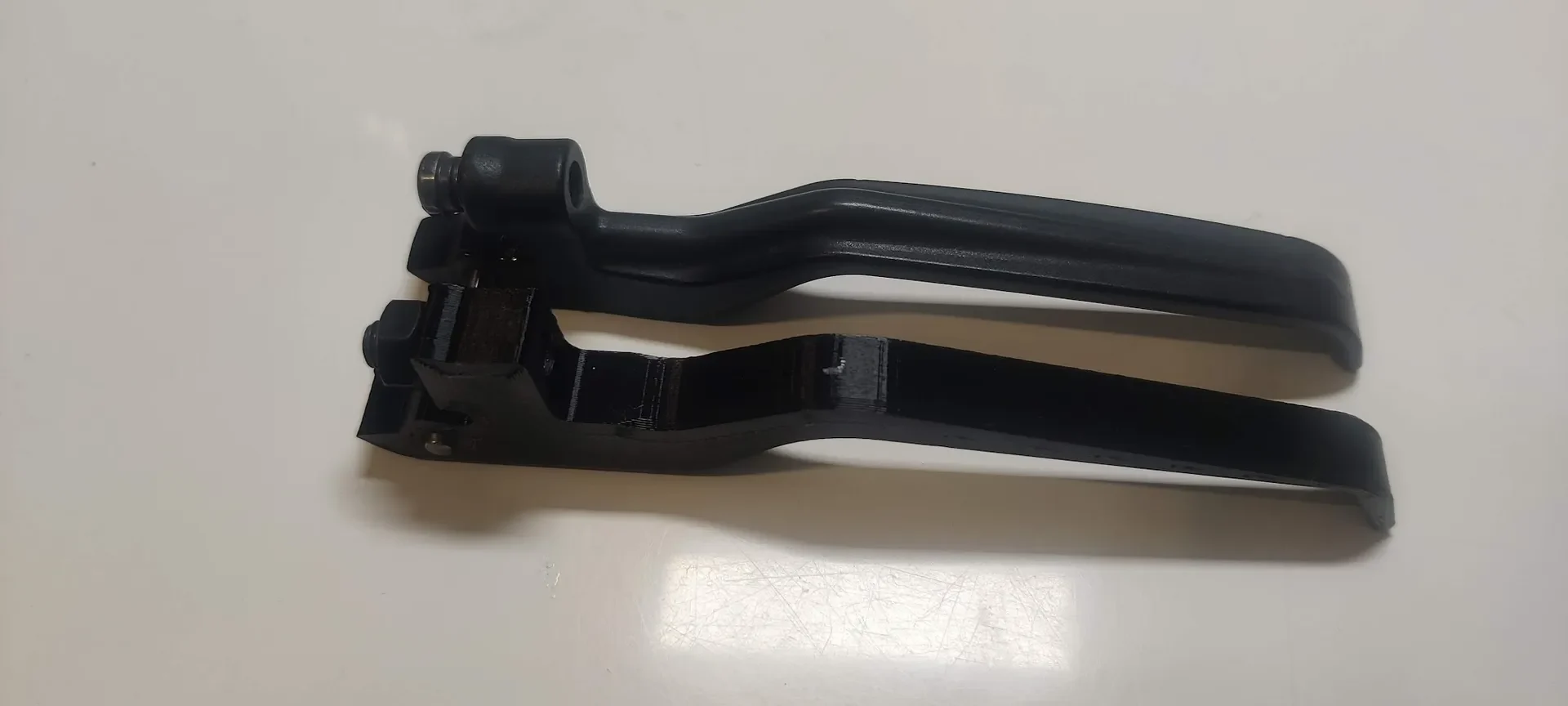

См. рисунок 2+3.
