Kettenschutz für Cube Katmandu Ebike

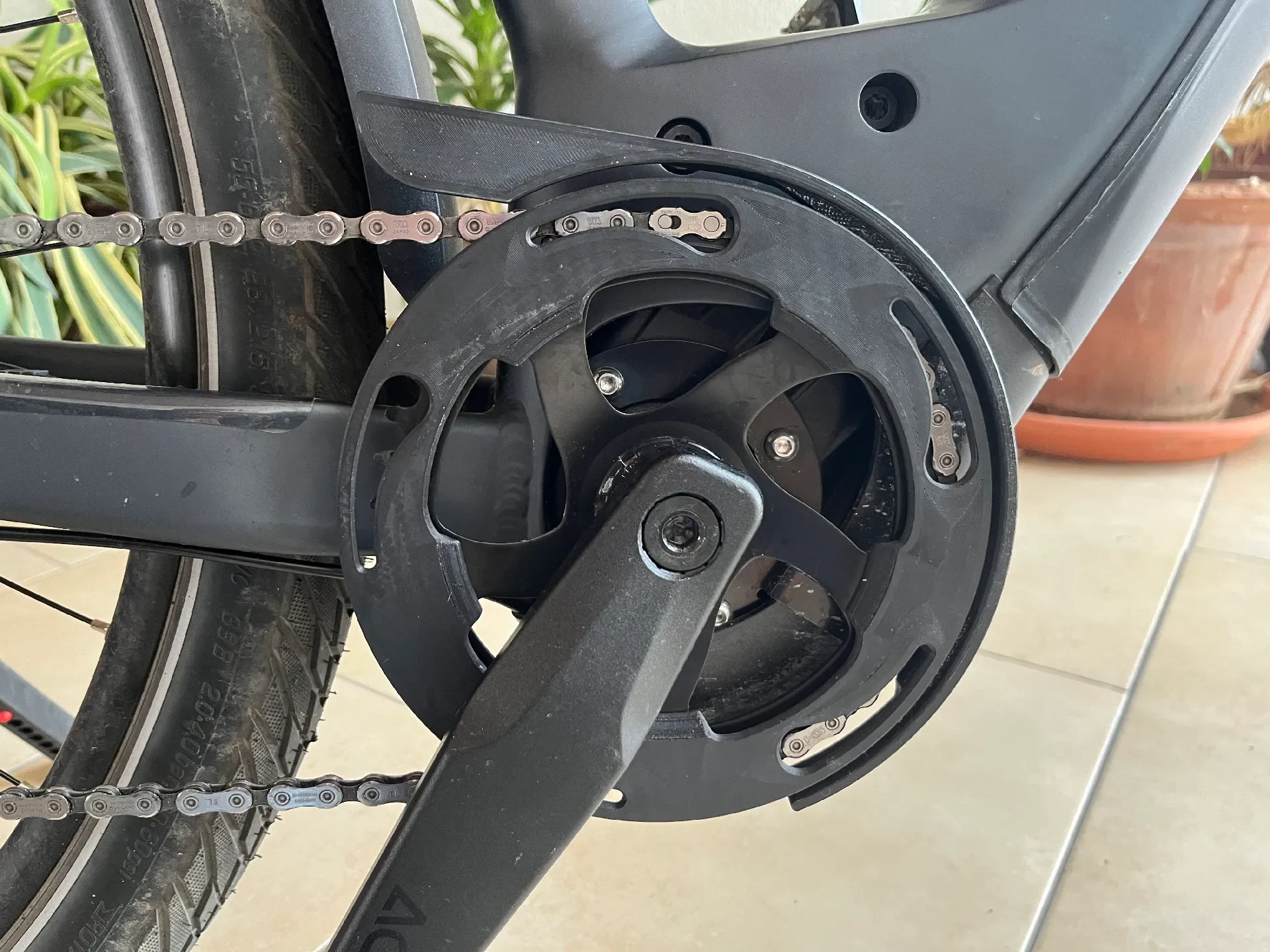

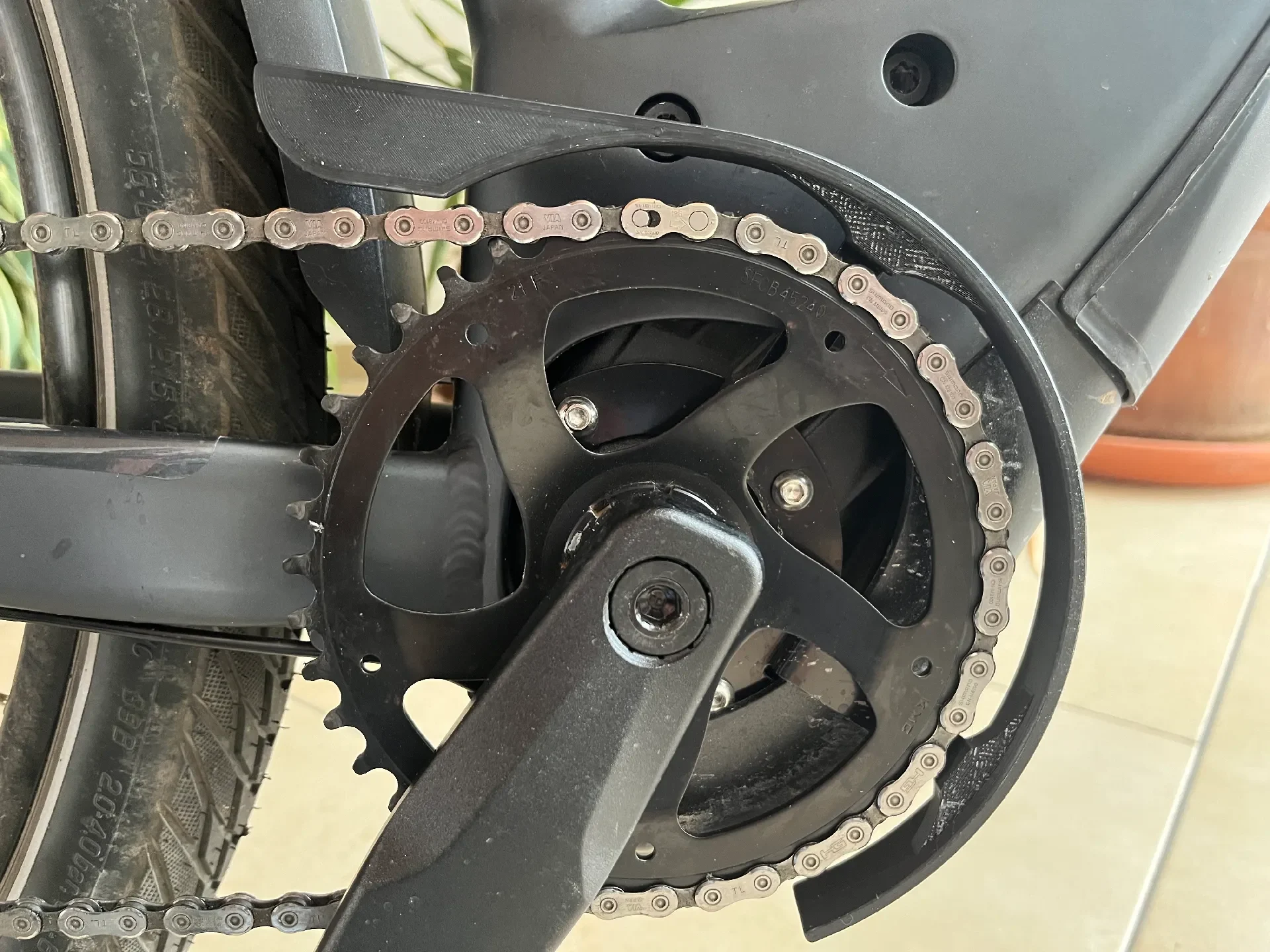

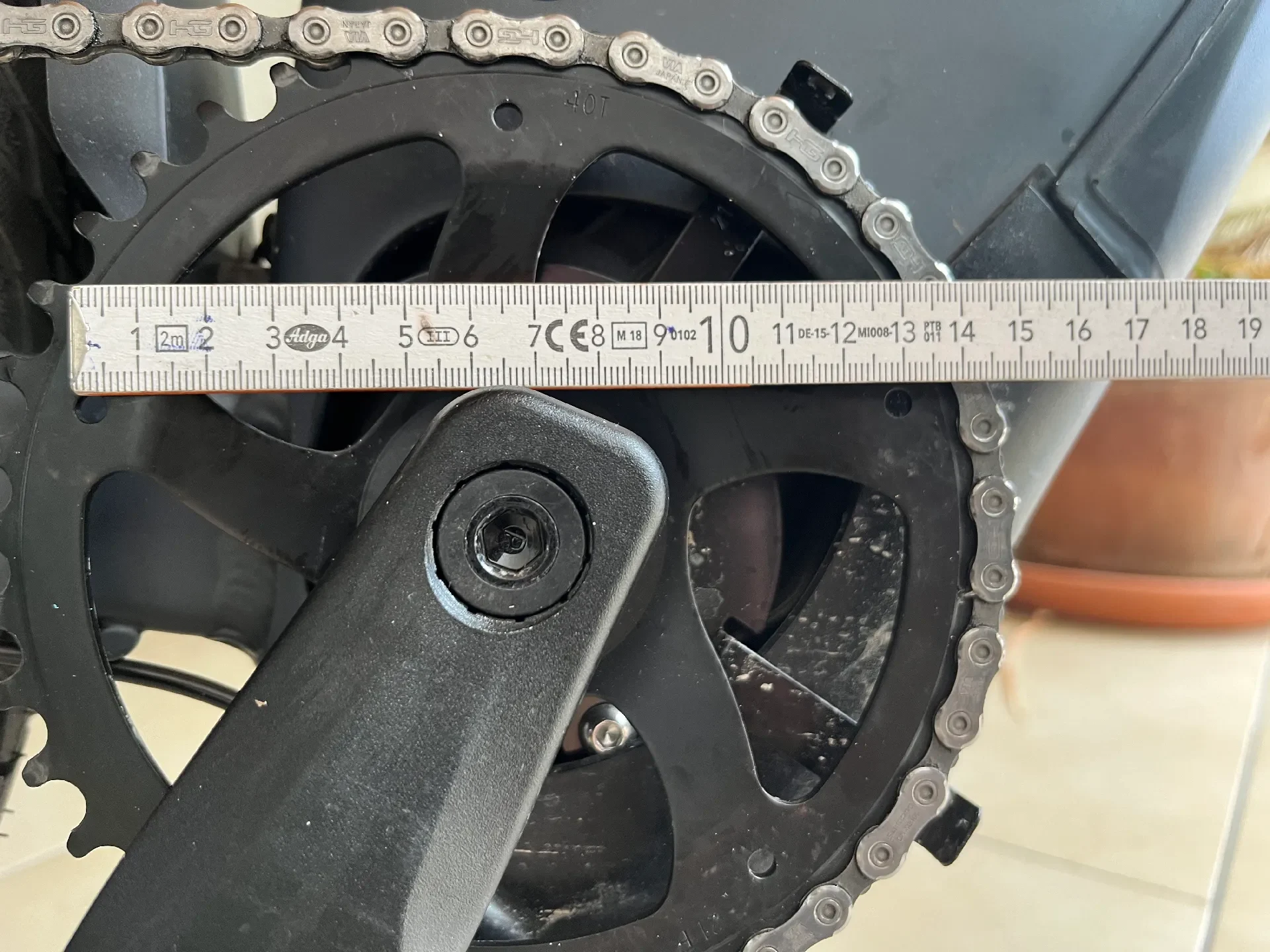

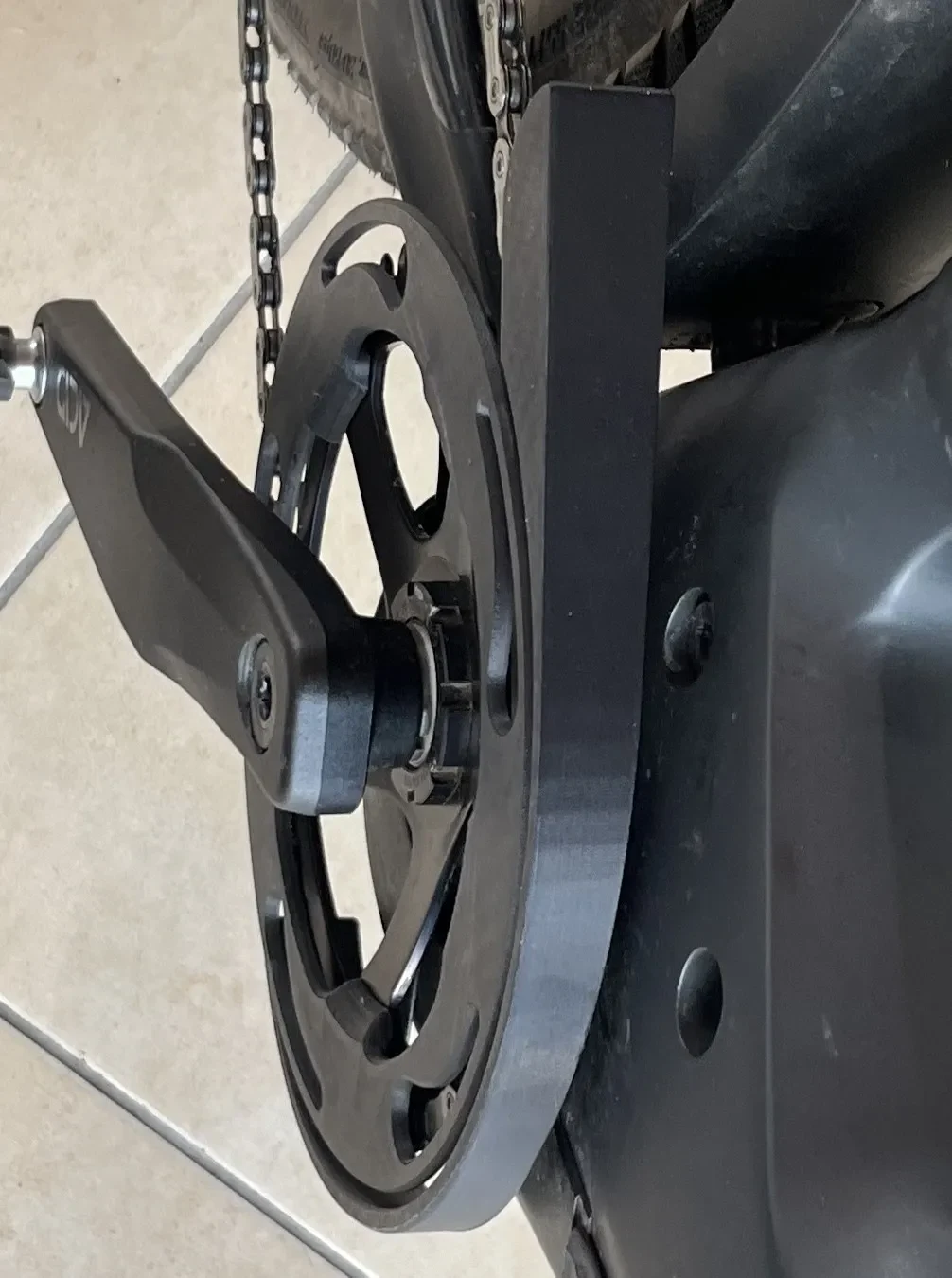

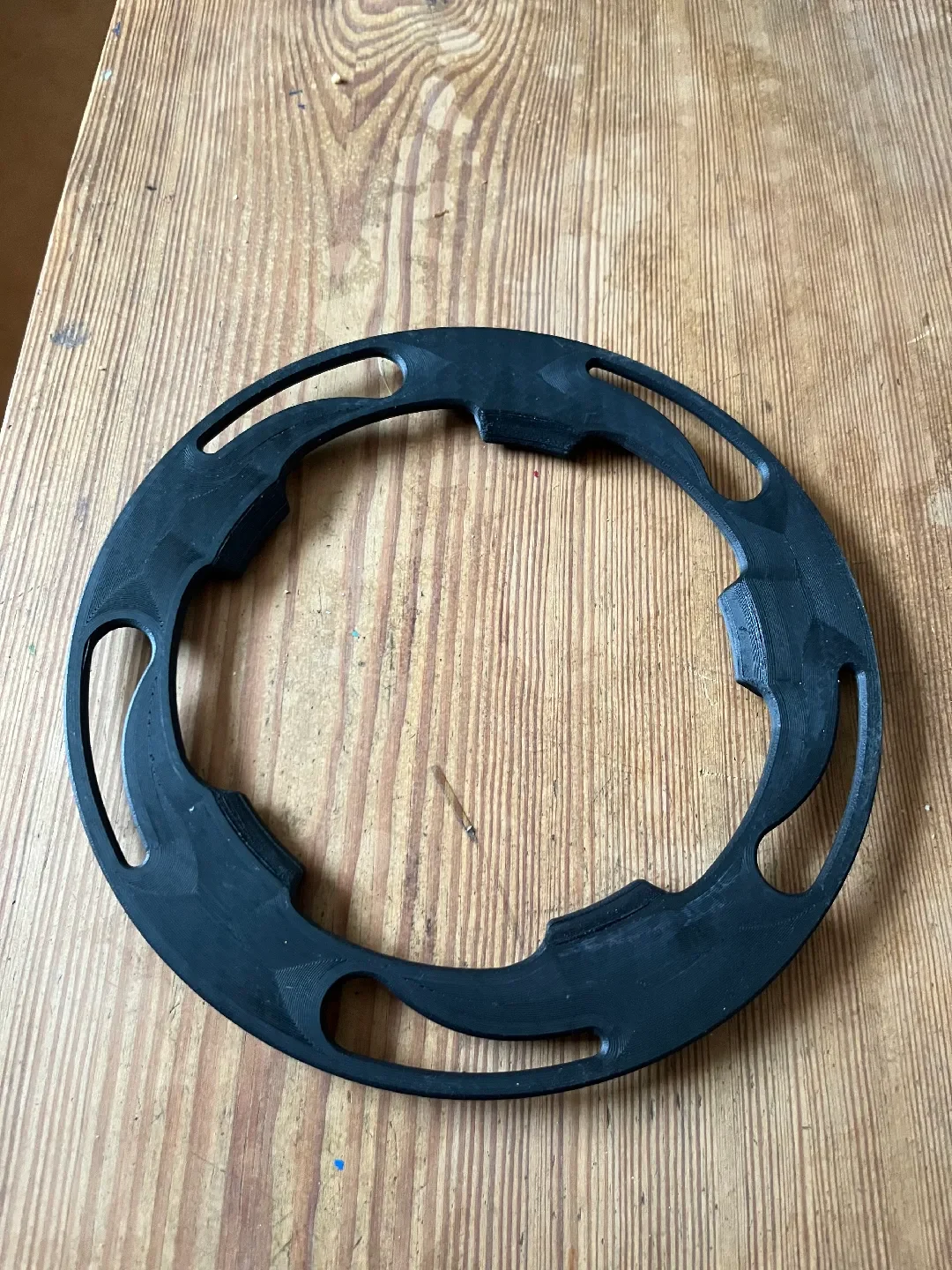

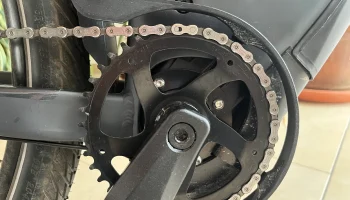

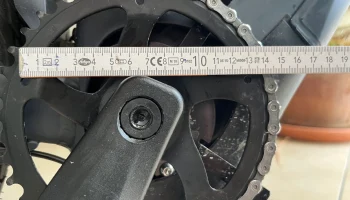

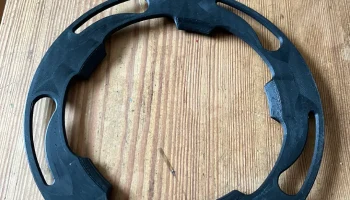

Оригинальный электровелосипед Kettenschutz Cube Katmandu Hybrid представляет собой сложную и надежную конструкцию для Kette schleift, но я должен сконструировать Kettenschutz с помощью неодимовых магнитов на крышке Kettenblatt. Der Vorteil ist das man den Kettenschutz ohne Schrauben zu müssen abnehmen cann um Wartungen an Kette und Kettenblatt vornehmen zu können. Da die von Cube verbauten Kettenblätter unterschiedliche Lochkreise haben haben ich zwei Versionen gemacht. Einmal für einen Lochkreisdurchmesser von 137mm и einmal für 132mm Durchmesser. Um herauszufinden был ihr für einen Lochkreis habt müsst ihr den Abstand zwischen Loch1 и Loch3 des Kettenblattesmessen. Ist der Abstand 130mm Habt ihr Einen 137er Lochkreis. Ist der Abstand 125 мм должен быть и 132 мм Lochkreis.

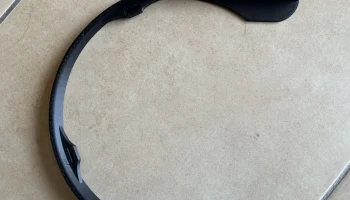

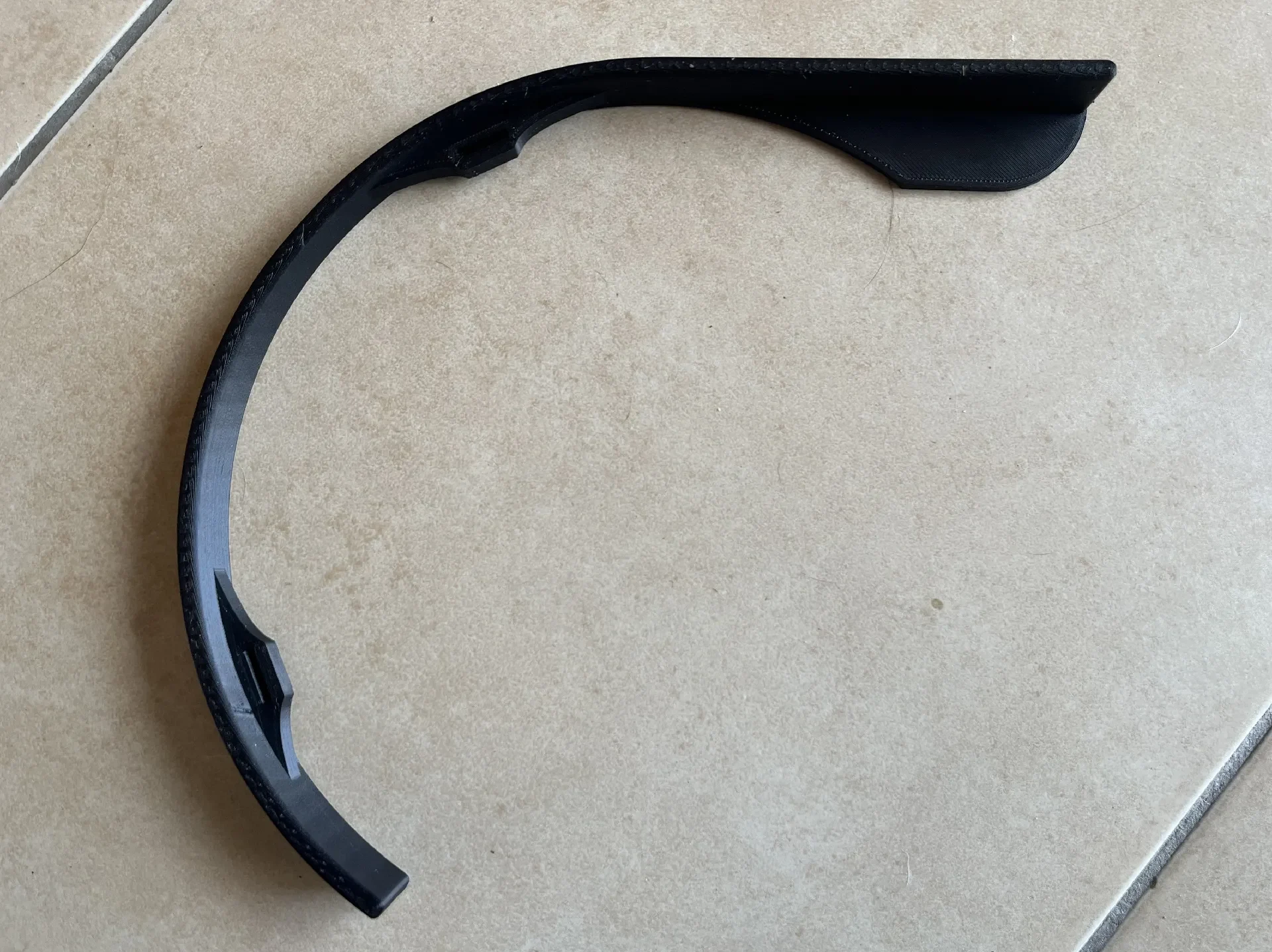

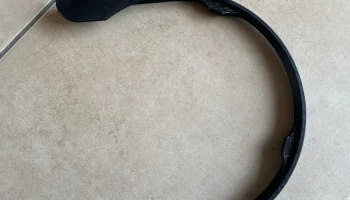

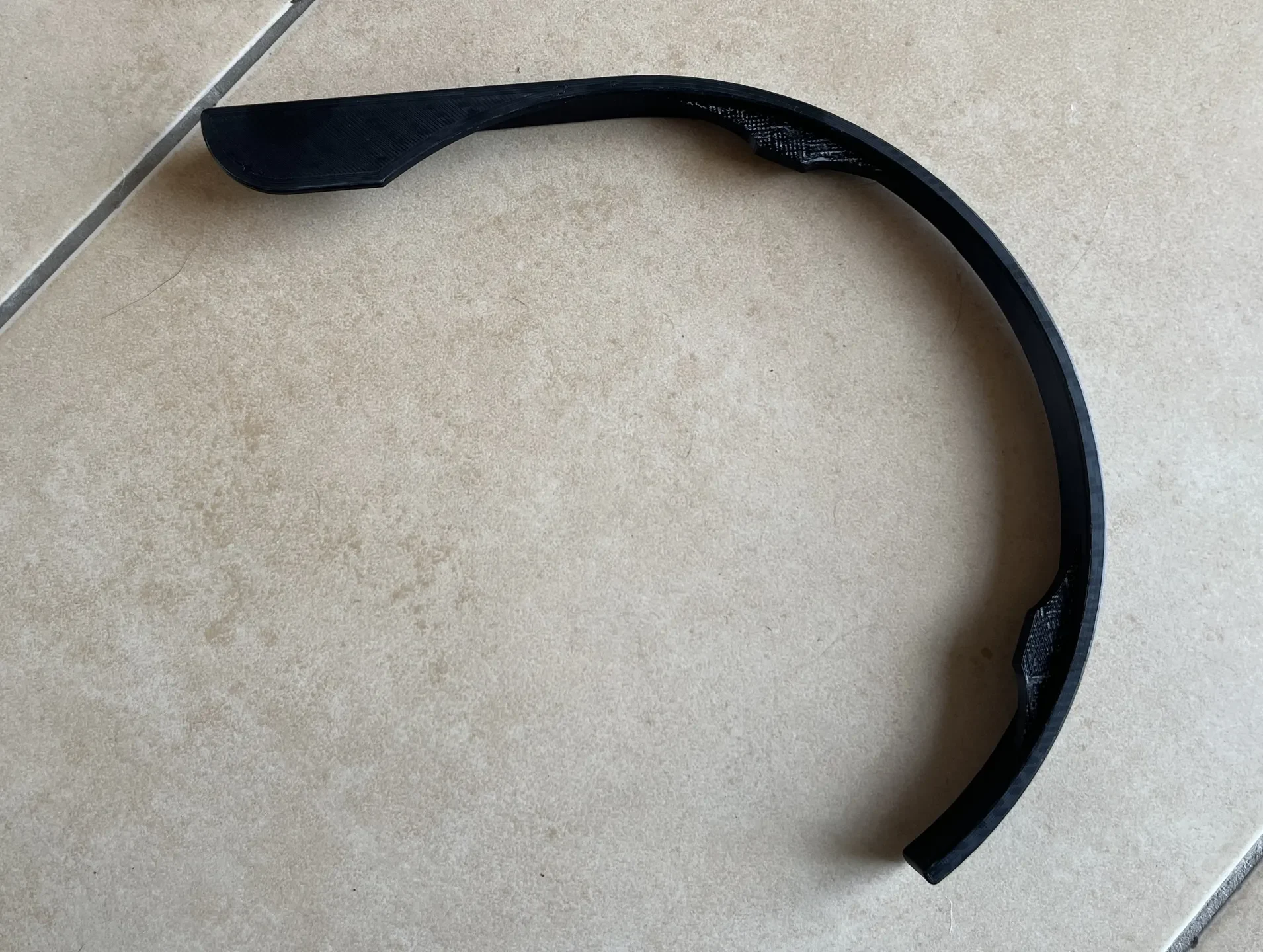

Zusätzlich habe ich noch einen Spritzschutz konstruiert, der davor schützt das Dreck vom Vorderrad auf die Kette kommt. Der Spritzschutz wird einfach auf die Blechnasen des original kettenschutzes geklipst.

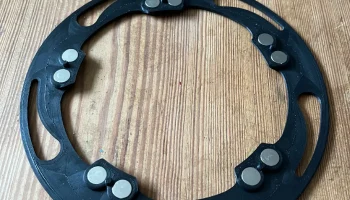

Полезный материал для Kettenschutz sind 10 Stück Neodym Magnete Größe 10x2mm

Die Magnete werden eingeklebt z.b. с Секунденклебером.

Viel Spaß beim nachdrucken

Редактировать: Da der 132mm Kettenschutz bei manschen etwas zu stramm sitzt haben ich noch einen weiteren Kettenschutz mit 130mm Lochkreis hinzugefügt. Der Abstans zwischen Loch 1 zu Loch3 имеет высоту 123,6 мм.

Если вы используете Spritzschutz в ночное время в версии V1.2, это значит, ч��о вы должны быть готовы к использованию Laschen des Halters.
