Крепление на руль Corky Urban

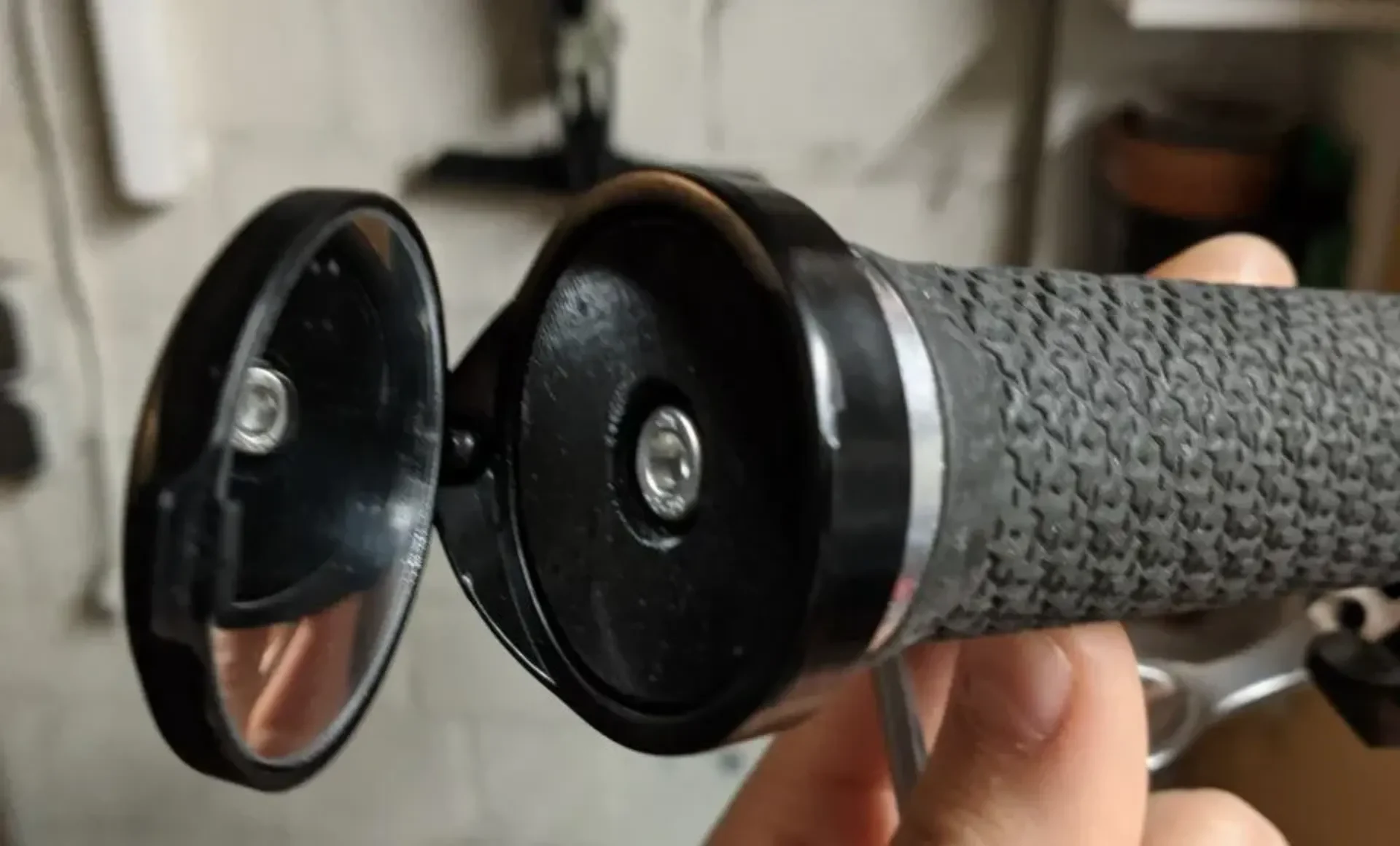

Меня не устроило оригинальное крепление пробкового городского зеркала. Его байонетный механизм слишком хлипкий, и вы можете легко размотать/ослабить его, когда едете на велосипеде и случайно схватились за зеркало. Поэтому я адаптировал заглушку руля (см. ссылку ниже), чтобы можно было держать пробковый городской велосипед. Теперь эта фиксация стала намного крепче, и зеркало вообще не двигается, когда винт затянут правильно.

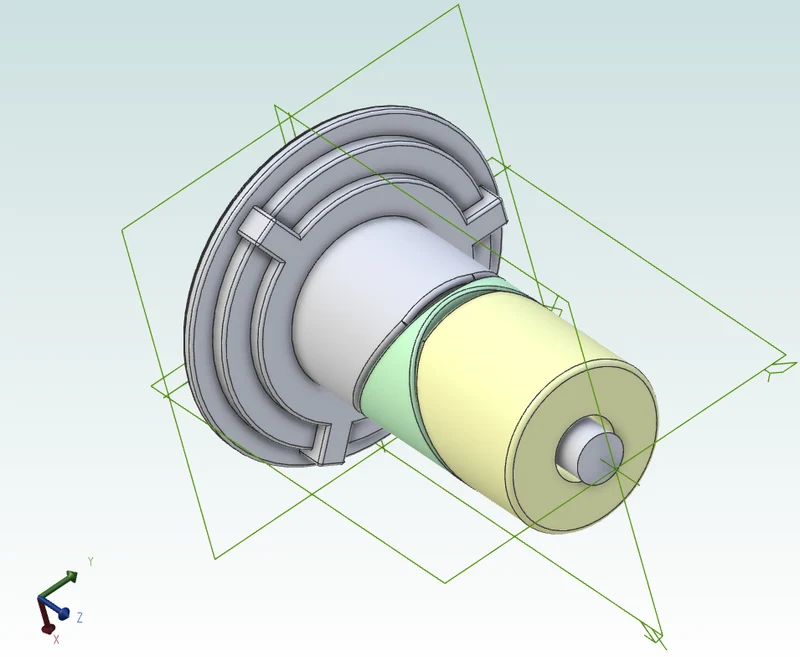

Внутренний диаметр ручки составляет 17 мм. Более подробные размеры смотрите на чертежах. Если вам нужны изделия разного диаметра, дайте мне знать, и я создам их для вас.

Буду рад увидеть ваши публикации :)

Распечатать совет:

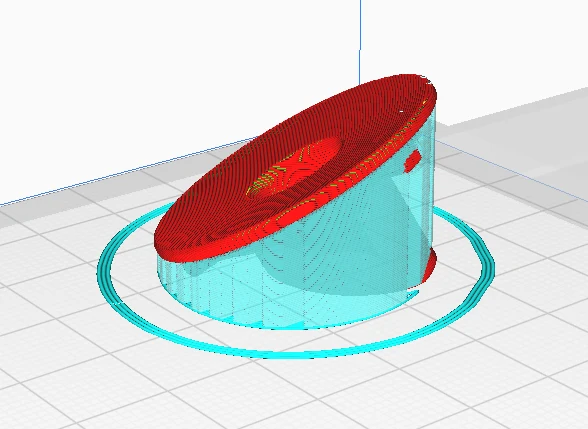

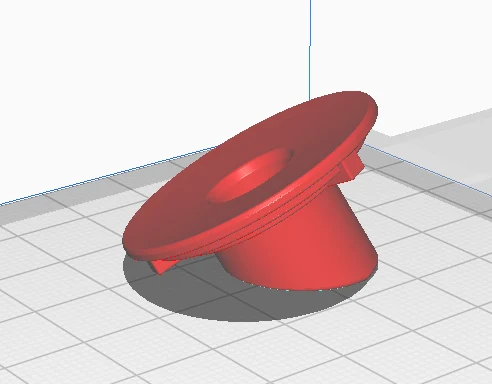

Эту часть я напечатал на угловом пне с массивными опорами. Причина в том, что большой диаметр имеет большое вогнутое углубление/радиус, чтобы освободить место для зеркала. Чтобы получить хороший результат печати в отношении радиуса, я выбираю это направление печати. Я также протестировал его с большим диаметром, параллельным рабочей пластине, но тогда в вогнутом отступе появляются ступеньки, и это выглядит не так красиво.

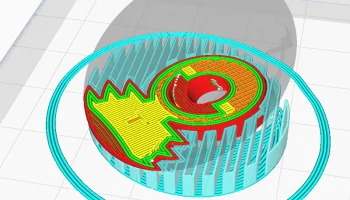

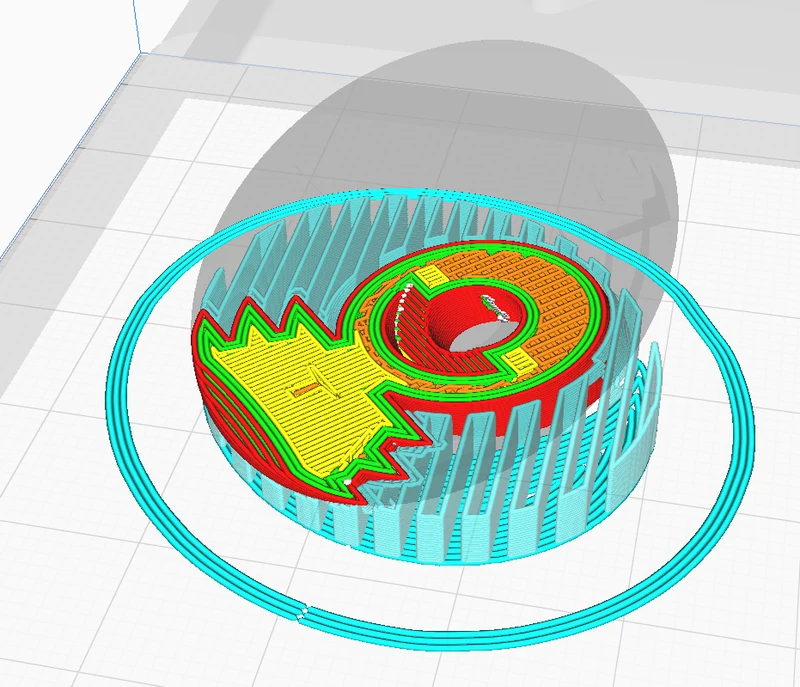

Имейте в виду, что печать, как я, потребует много работы по очистке, чтобы удалить опору (30% зигзаг). Деталь выглядит плохо со стороны, обращенной к сборочной пластине, но после установки это не имеет значения.

Дополнительные части:

1x резьбовая вставка M5
1 винт с шестигранной головкой M5x30
1 шайба M5 (опция)

Детали моей модели руля:

1x заглушка.stl
1x заглушка средней части.stl

Для получения подробных размеров проверьте исходный файл.

https://www.printables.com/model/220089-bike-handle-bar-plug-pipe-plug/files

Буду рад увидеть ваши публикации :)

Исходные файлы в формате Alibre Atom доступны, но веб-сайт не позволяет загружать их. Если вам это нужно, пришлите мне сообщение.
