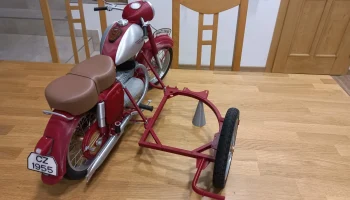

Коляска Velorex 560 - ДЕТАЛЬ №2 - Шатуны......

Надеюсь, первая часть вам понравилась :)

https://www.printables.com/cs/model/861669-sidecar-velorex-560

Как обычно, модель состоит из больших частей, но также и из очень маленьких, поэтому обратите внимание на описание и прилагаемые изображения. Как обычно, будьте предельно осторожны во время самой сборки и работайте медленно и осторожно.
Если вам удалось повредить или сломать какую-то деталь, несмотря на повышенную осторожность, следует «приварить» ее паяльн��ком, а не приклеивать суперклеем.

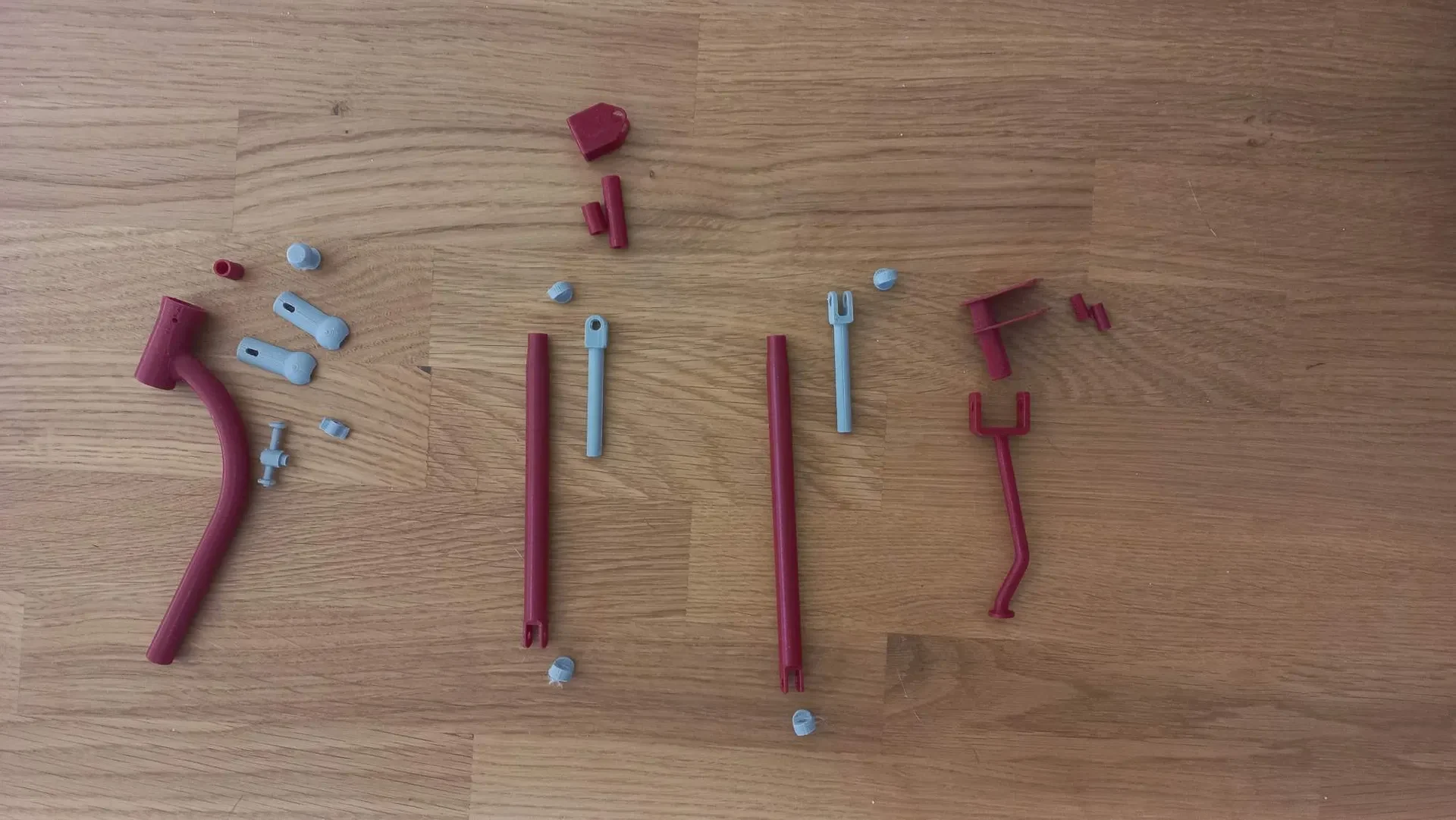

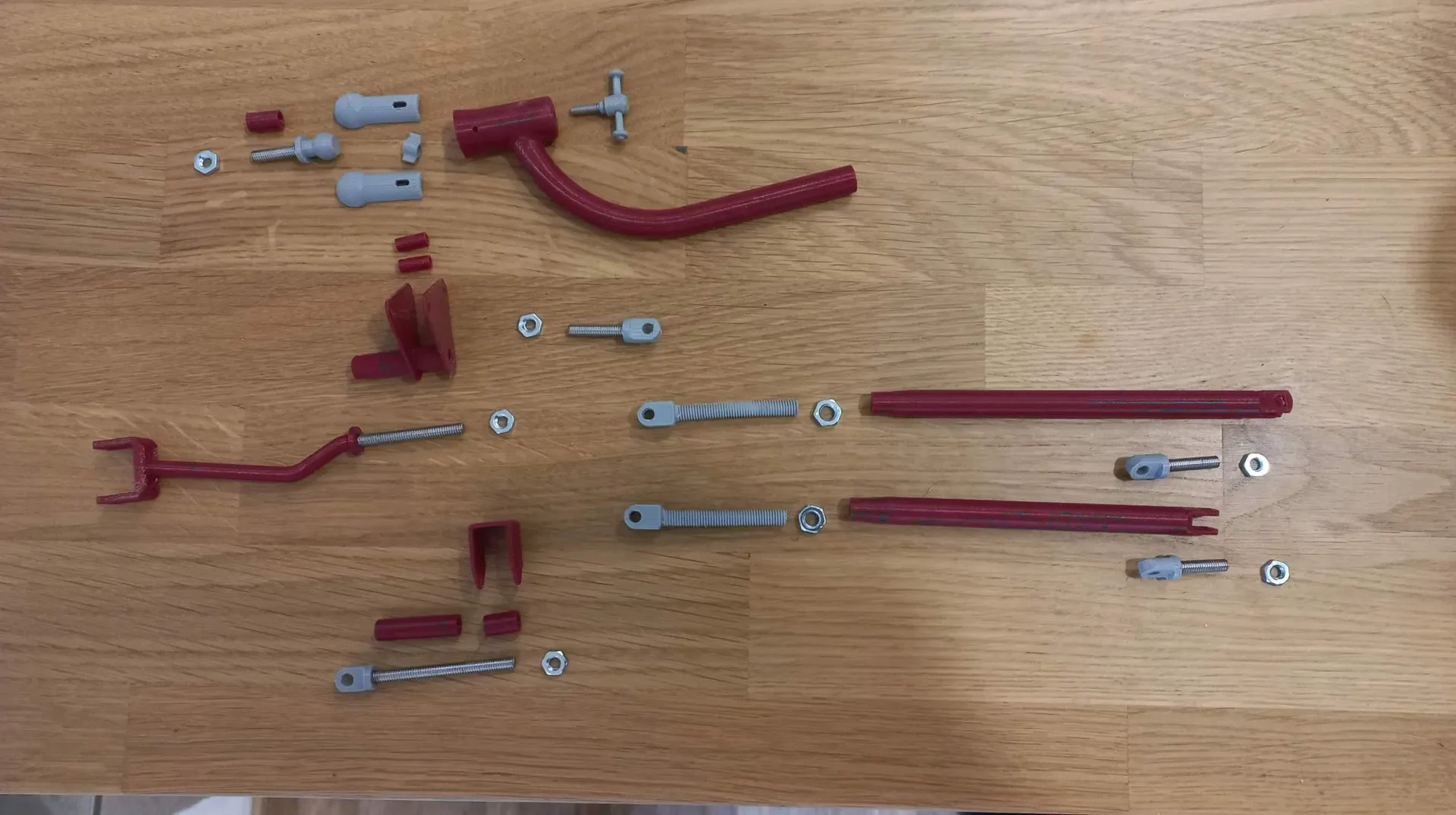

На сегодня я подготовил вам все тяги для соединения рамы коляски с мотоциклом.

Если вам нужно больше фотографий для лучшего понимания, вы можете увидеть здесь:

https://www.rajce.idnes.cz/jawarmaniak/album/jawa-tisk

сначала мы начали с шатуна TOP FRONT

Инструкция по печати:

top_screw_head — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2.
Bottom_screw_head — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2.
main_screw — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2, 2 периметра.
top_front_rod — 1 шт., красный PLA, заполнение 40%, слой 0,15-0,2, 2 периметра.

Инструкция по сборке:

В файлах main_screw.stl и top_front_rod.stl нарезаем резьбу М5 и проверяем сб��рку.
Отрежьте стержень с резьбой M4 длиной 12 мм и приклейте его к файлу top_screw_head.stl с помощью суперклея.
Отрежьте стержень с резьбой M4 длиной 19 мм и приклейте его к нижней части_винта_head.stl с помощью суперклея.
во-вторых, мы продолжим с шатуном TOP REAR.

Инструкция по печати:

top_screw_head — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2.
Bottom_screw_head — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2.
main_screw — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2, 2 периметра.
top_rear_rod — 1 шт., красный PLA, заполнение 40%, слой 0,15-0,2, 2 периметра.
top_rear_holder_1 — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
top_rear_holder_2 — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.
top_rear_holder_3 — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

В файлах main_screw.stl и top_front_rod.stl нарезаем резьбу М5 и проверяем сборку.
Отрежьте стержень с резьбой M4 длиной 40 мм и приклейте его к файлу top_screw_head.stl с помощью суперклея.
Отрежьте стержень с резьбой M4 длиной 19 мм и приклейте его к нижней части_винта_head.stl с помощью суперклея.
на третьем этапе мы продолжим работу с НИЖНЕЙ ПЕРЕДНЕЙ тягой.

Инструкция по печати:

шариковый_винт — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2.
цанга — 2 шт, PLA серый/серебристый, заполнение 40%, слой 0,15-0,2.
Collet_nut — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2.
цанговый_винт — 1 шт., PLA серый/серебристый, заполнение 40%, слой 0,15-0,2.
Bottom_front_rod — 1 шт., красный PLA, заполнение 40%, слой 0,15-0,2.
Проставка — 1 шт., PLA красный, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

В цанге_nut.stl нарезаем резьбу М3.
Отрежьте стержень с резьбой M3 длиной 20 мм и приклейте его к цангеcollet_screw.stl с помощью суперклея.
Отрежьте стержень с резьбой M4 длиной 32 мм и приклейте его к ball_screw.stl с помощью суперклея.
на четвертом месте мы продолжим работу с НИЖНИМ ЗАДНИМ шатуном.

Инструкция по печати:

Bottom_rear_rod — 1 шт., красный PLA, заполнение 40%, слой 0,15-0,2.
Bottom_rear_holder — 1 шт., PLA красный, заполнение 40%, слой 0,15-0,2.
Bottom_rear_spacer — 2 шт, PLA красный, заполнение 100%, слой 0,15-0,2.

Инструкция по сборке:

Отрежьте стержень с р��зьбой M4 длиной 34 мм и приклейте его к нижней части файла Bottom_rear_rod.stl с помощью суперклея.

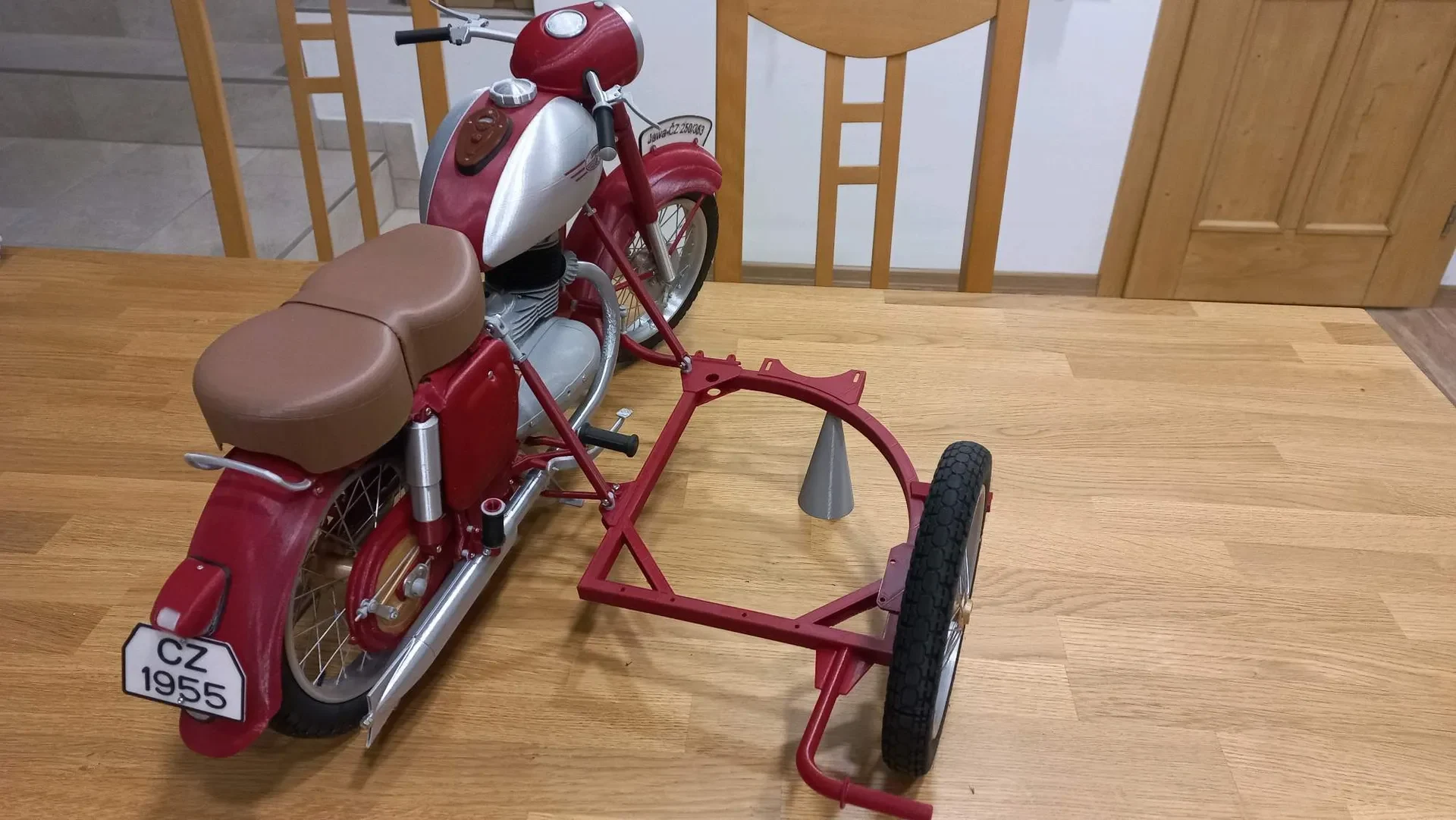

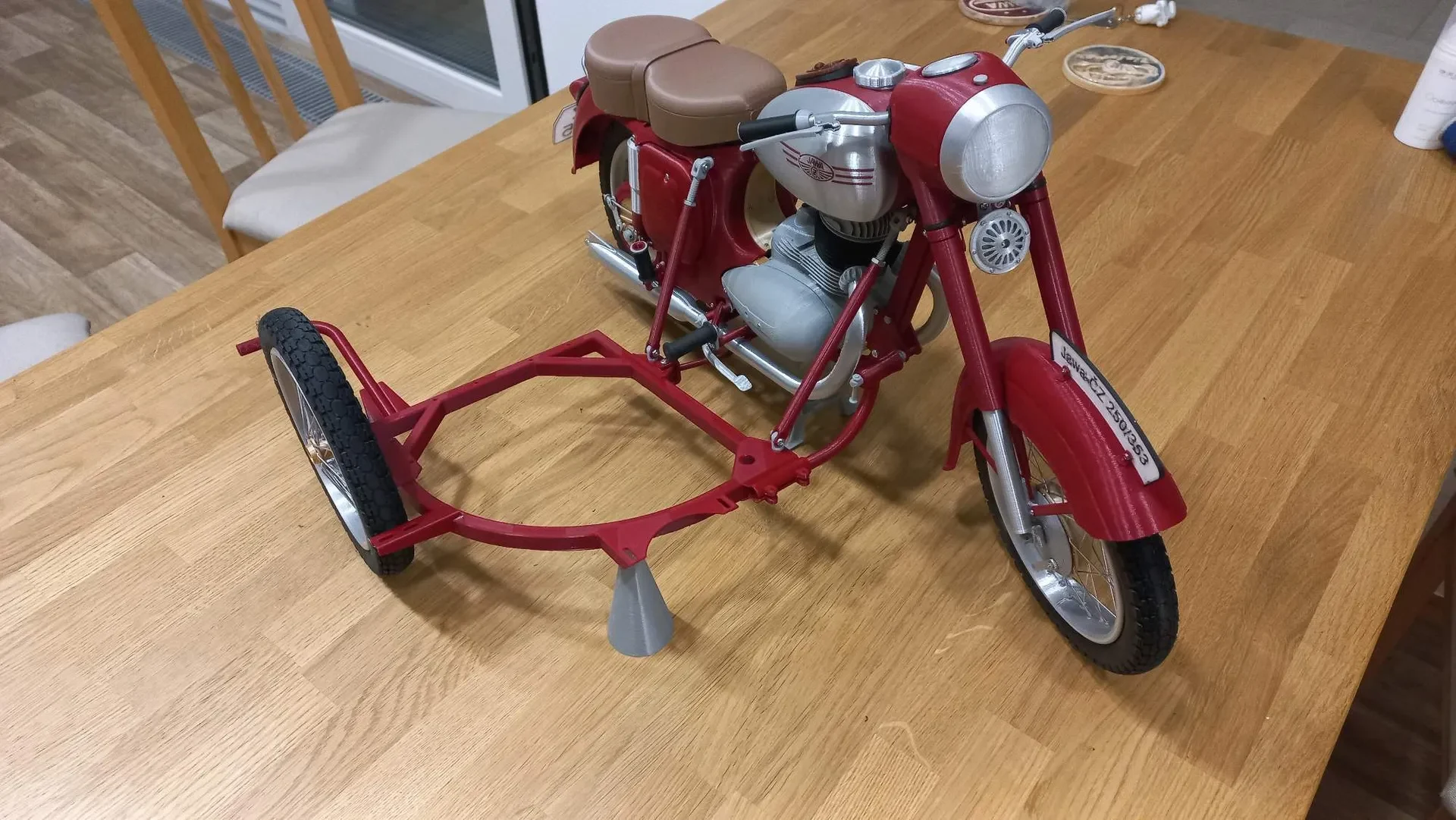

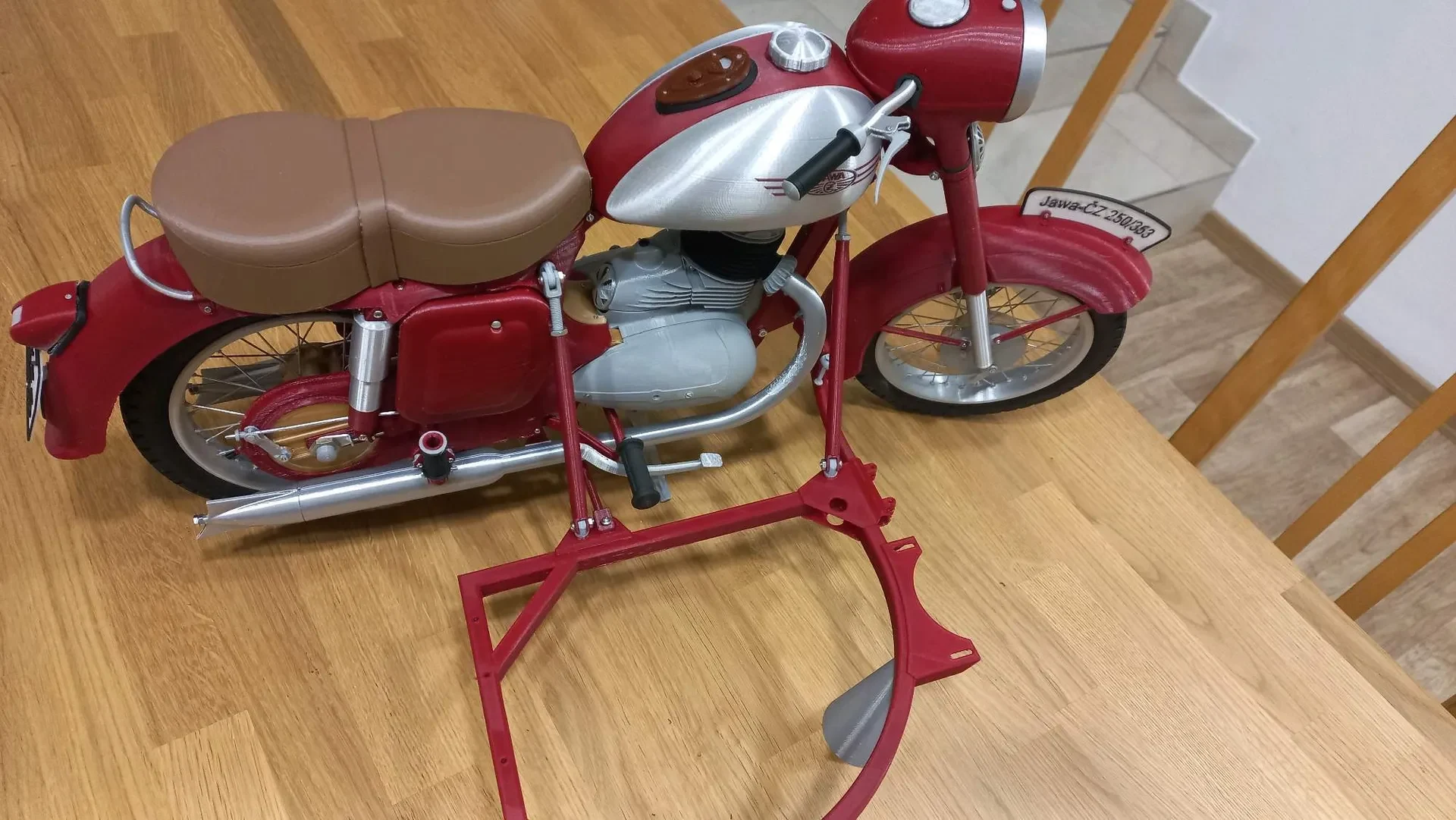

ОКОНЧАТЕЛЬНАЯ инструкция по сборке:

Установите шариковый винт в переднюю опору двигателя с помощью гайки М4 и проставки.
Установите нижний задний держатель с двумя проставками на раму мотоцикла. Для фиксации потребуются винты М2,5-13 2 шт с гайками.
Установите верхний задний держ��тель под сиденьем с помощью 2 проставок и гайки М4.
Установите верхний передний держатель с помощью гайки М4.
Установите 2 нижних винта в раму коляски с помощью гаек М4.
вставьте нижнюю переднюю тягу в отверстие в раме коляски.
Отложите все оставшиеся детали и бережно храните. Они понадобятся в следующем продолжении.

И… на этом пока все
