Хранитель цепи

Параметрическая конструкция держателя цепи для использования с трансмиссиями 1x.

Настройте по своему вкусу.

Я не проверял пространство параметров.

Непроверено/никогда не печаталось.

Предназначен для двух болтов с головкой под торцевой ключ M4 x 20 и двух контргаек M4 (ширина 7 мм и высота 5 мм).

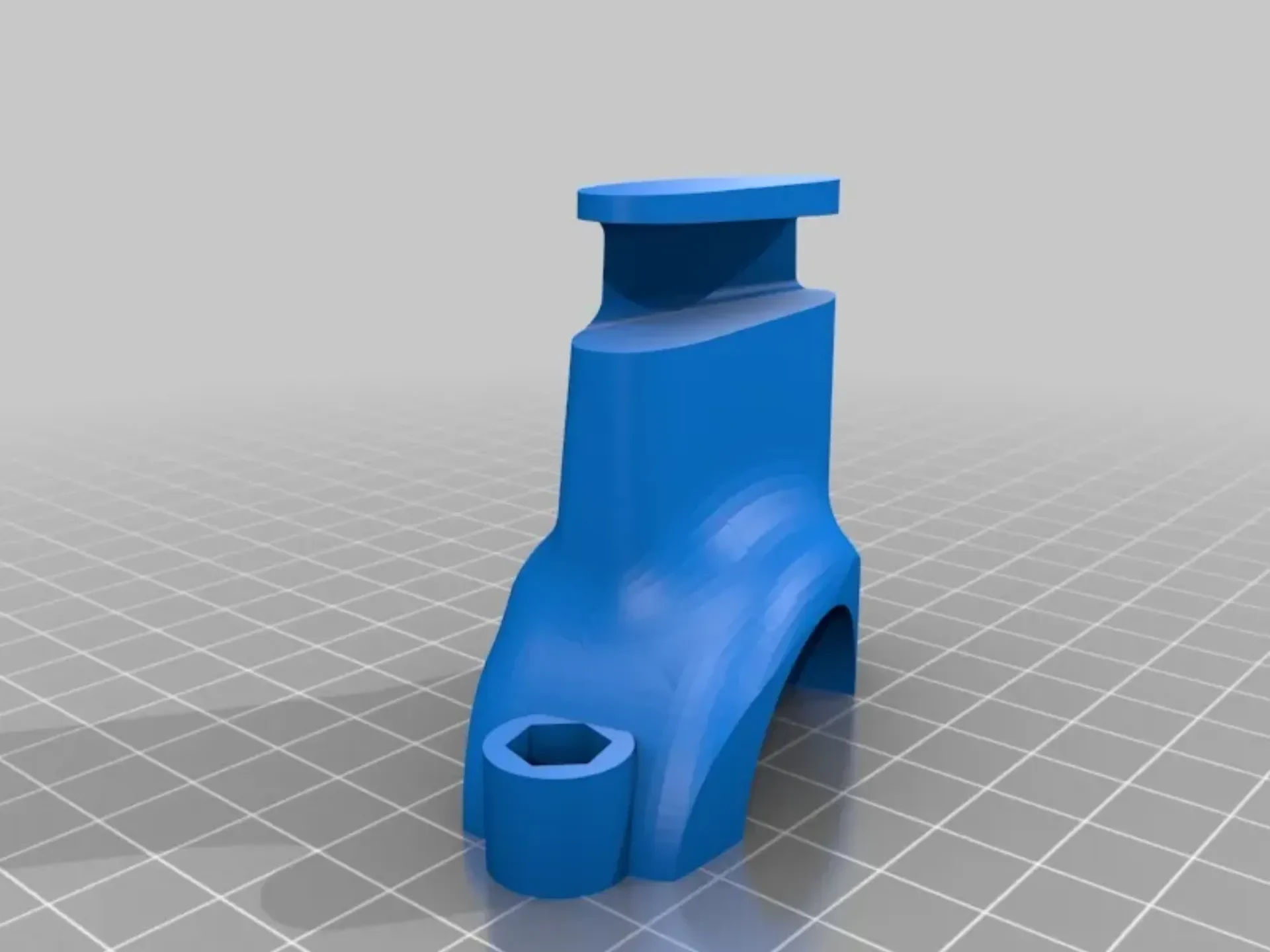

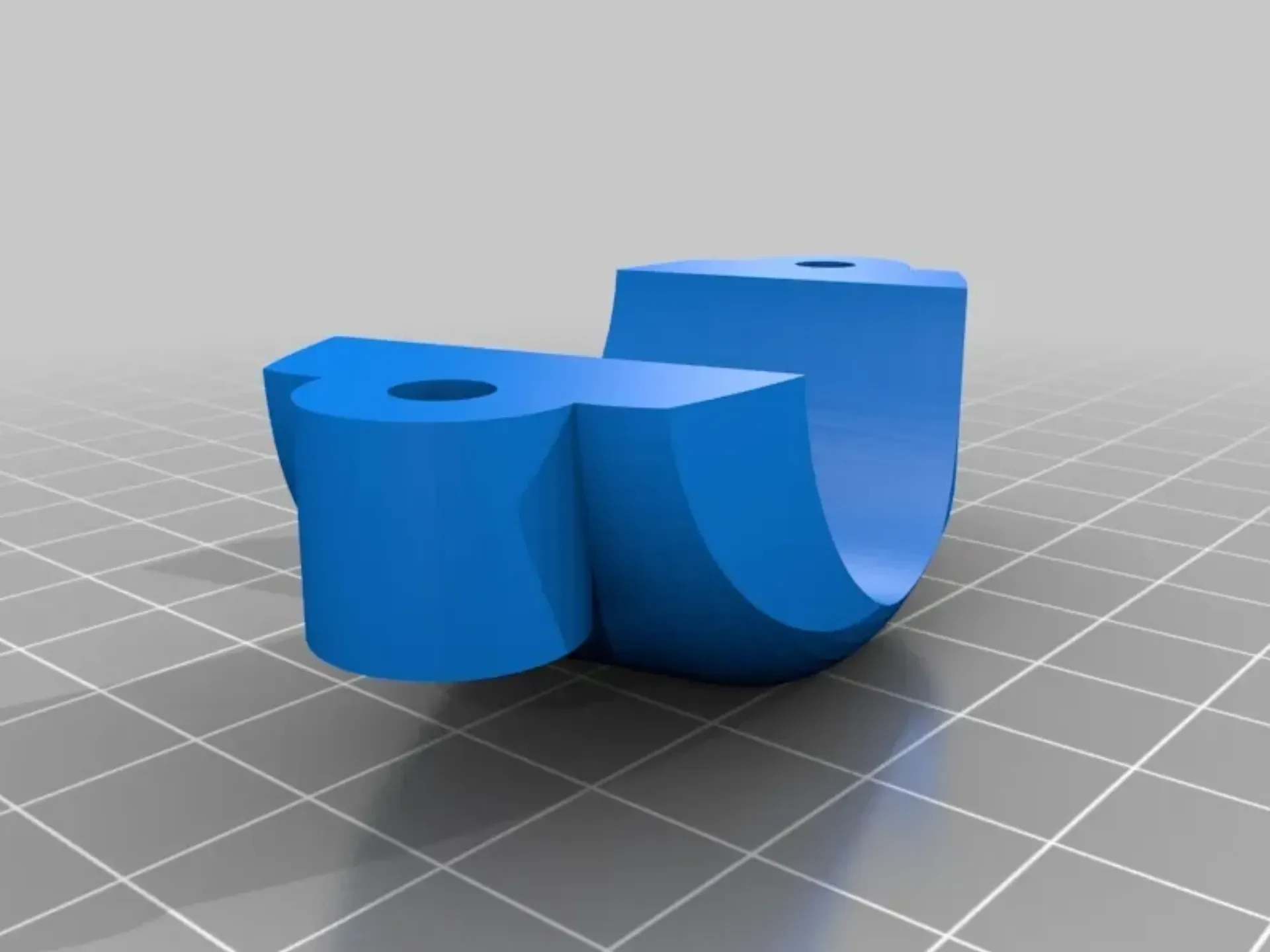

Распечатайте обе половинки после настройки файла под вашу рамку.

STL предназначены для моей рамы Fuji Jari со следующей геометрией:

Высота падения BBD: 69 мм
Длина перьев цепи: 435 мм
Угол сиденья: 74,5 градуса
Диаметр сиденья: 34,9 мм
42Т кольцо

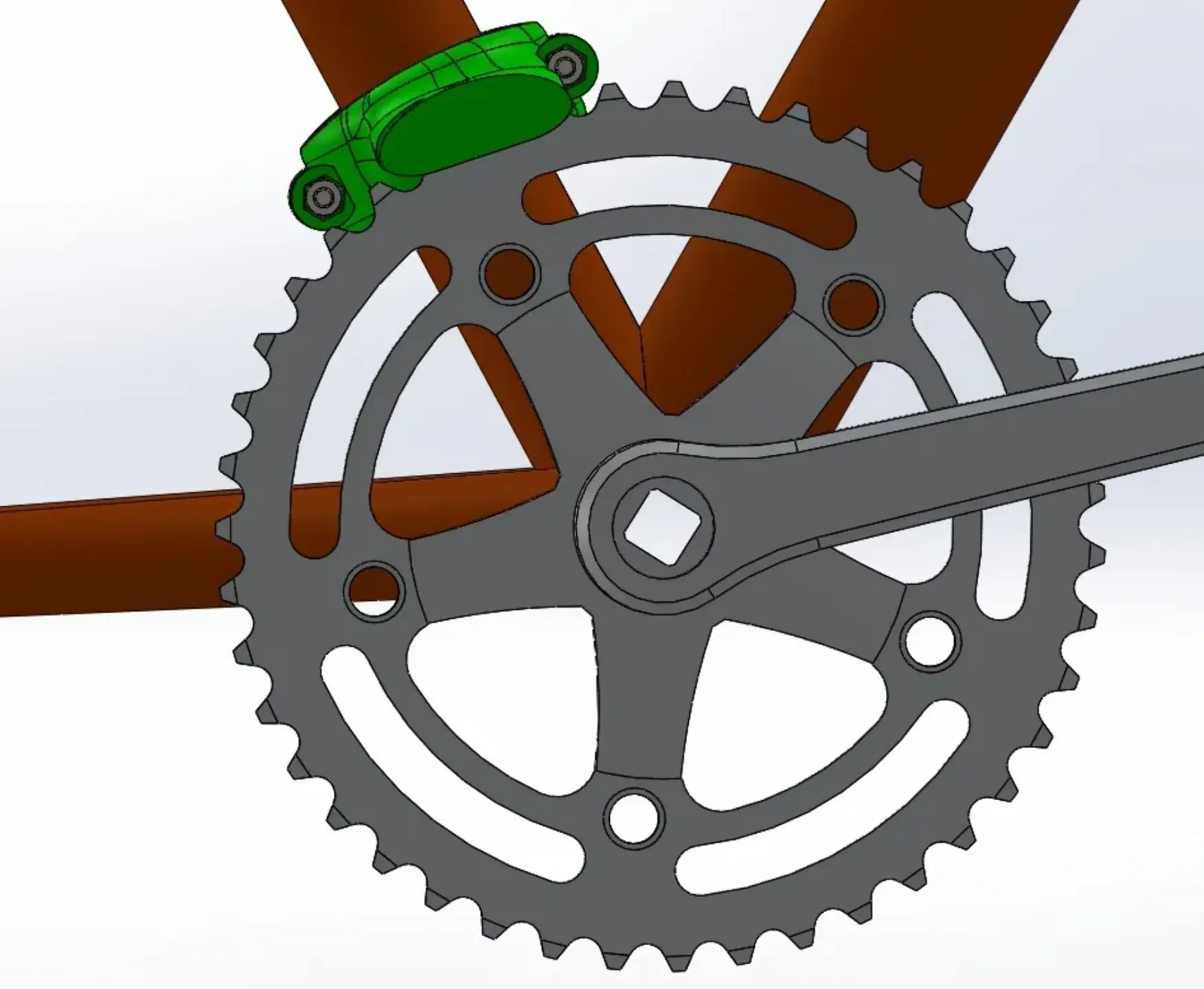

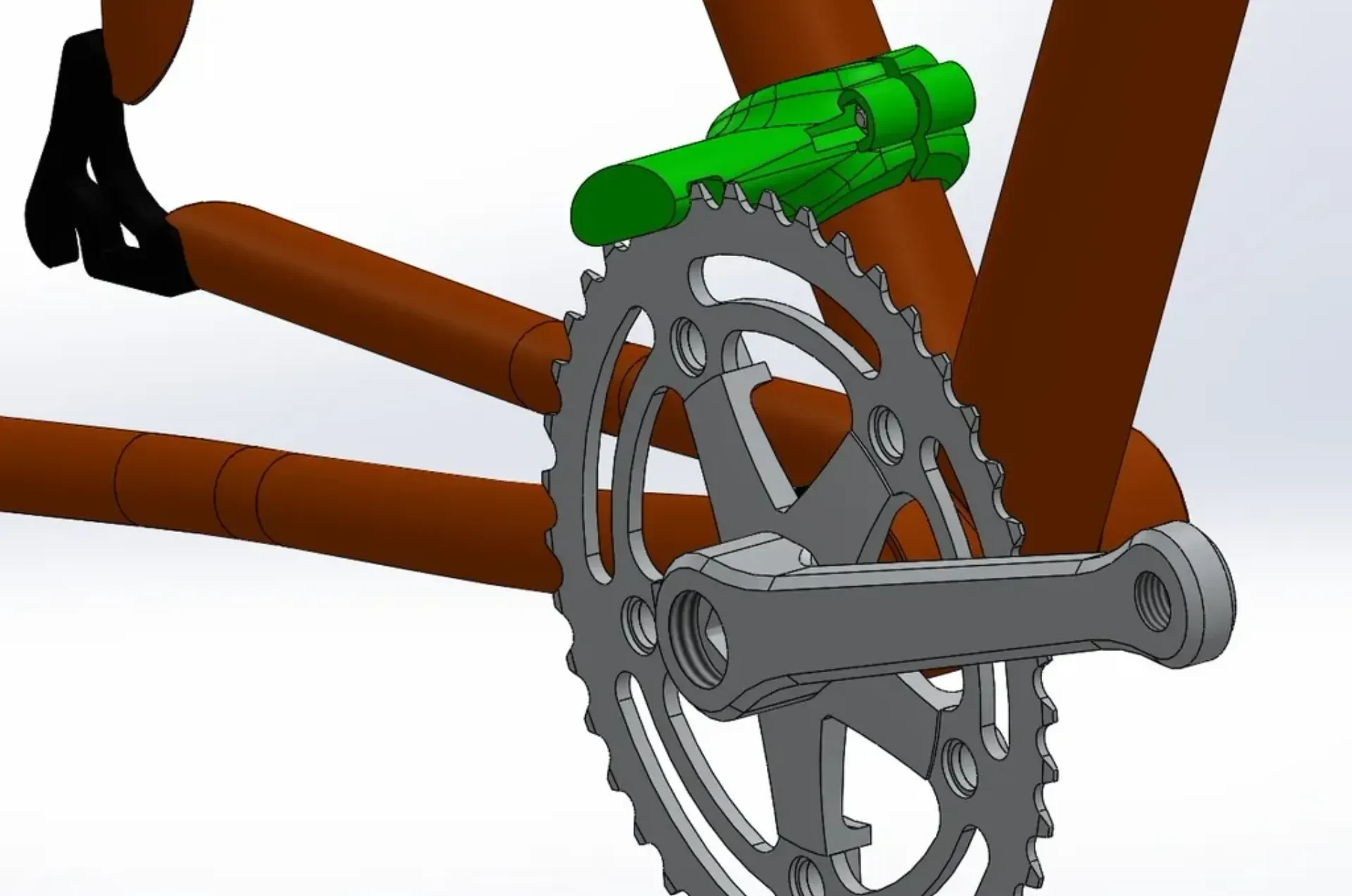

Образец Bike.sldasm предоставлен для просмотра в контексте. В этом примере передняя звезда имеет размер 43T. DiaTotoothRatio определяется длиной 178 мм/43 зуба. Линия цепи подогнана под мою линию цепи 50 мм.

Детали для сборки (шатун и рама) находятся в папке Reference, которая, я надеюсь, успешно загружена.

Благодарность принадлежит Пламену Черкезову за создание модели рамы и Морару Адриану за модель шатунов SR Apex в GrabCAD.

Параметры

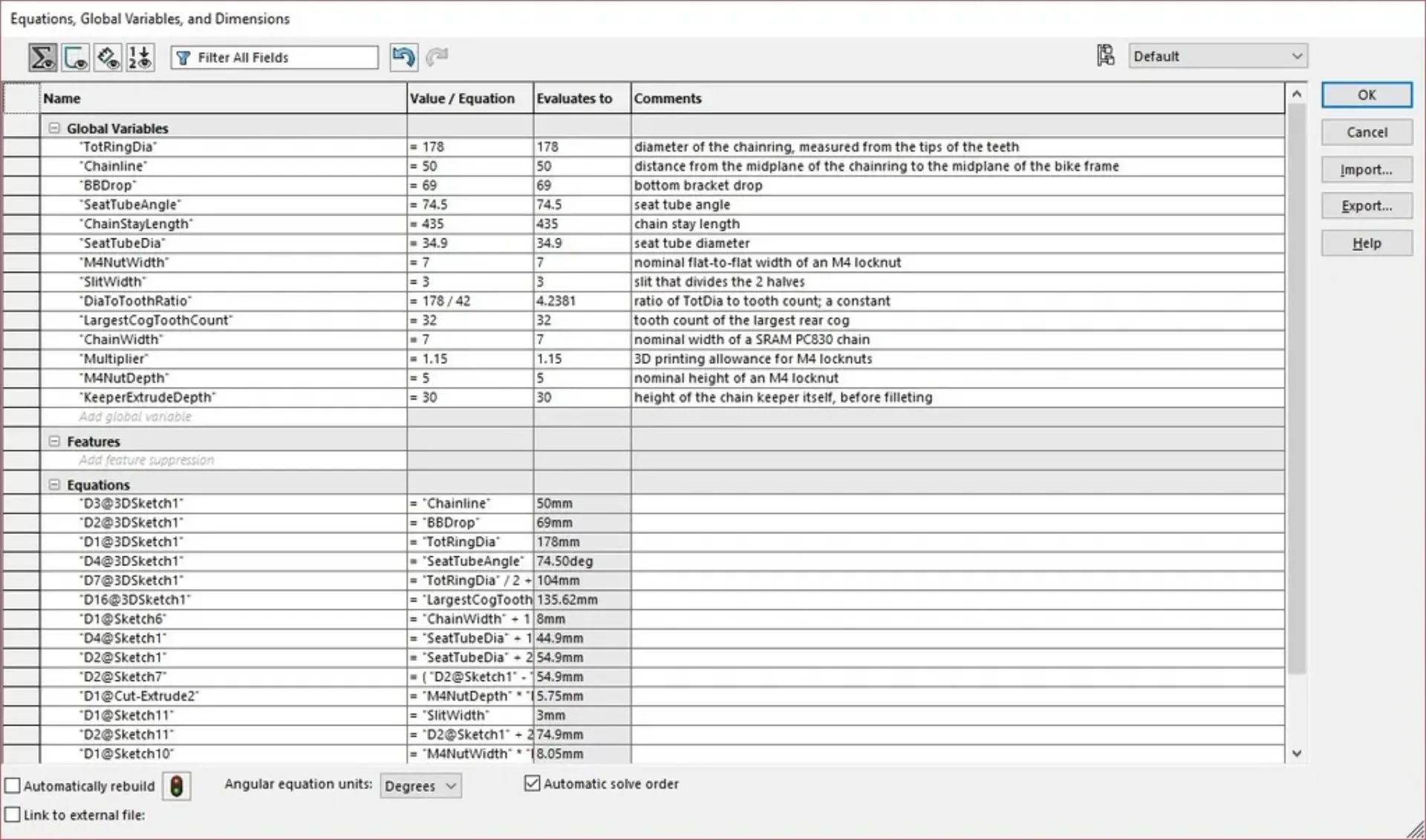

См. рисунок уравнений выше; там есть комментарии, объясняющие все переменные.

Вы должны быть в состоянии настроить все в пределах разумного.

Я хотел спроектировать это так, чтобы исключить лишние уступки, встречающиеся у других держателей цепей (см. Пол Компонентс), чтобы позволить держателю цепи адаптироваться к различным рамам. Почему бы с помощью 3D-печати не изготовить ее специально для своей рамы и ни для кого больше?

Вы можете сохранить геометрию своего велосипеда, отредактировав

ББДроп
ЦепьОстатьсяДлина
СиденьеТрубаУгол
СиденьеТрубаДиаметр

Элементы трансмиссии в основном приводятся в движение

Чейнлайн
ТотРингДиа
Самый б��льшойCogToothCount
Ширина цепи

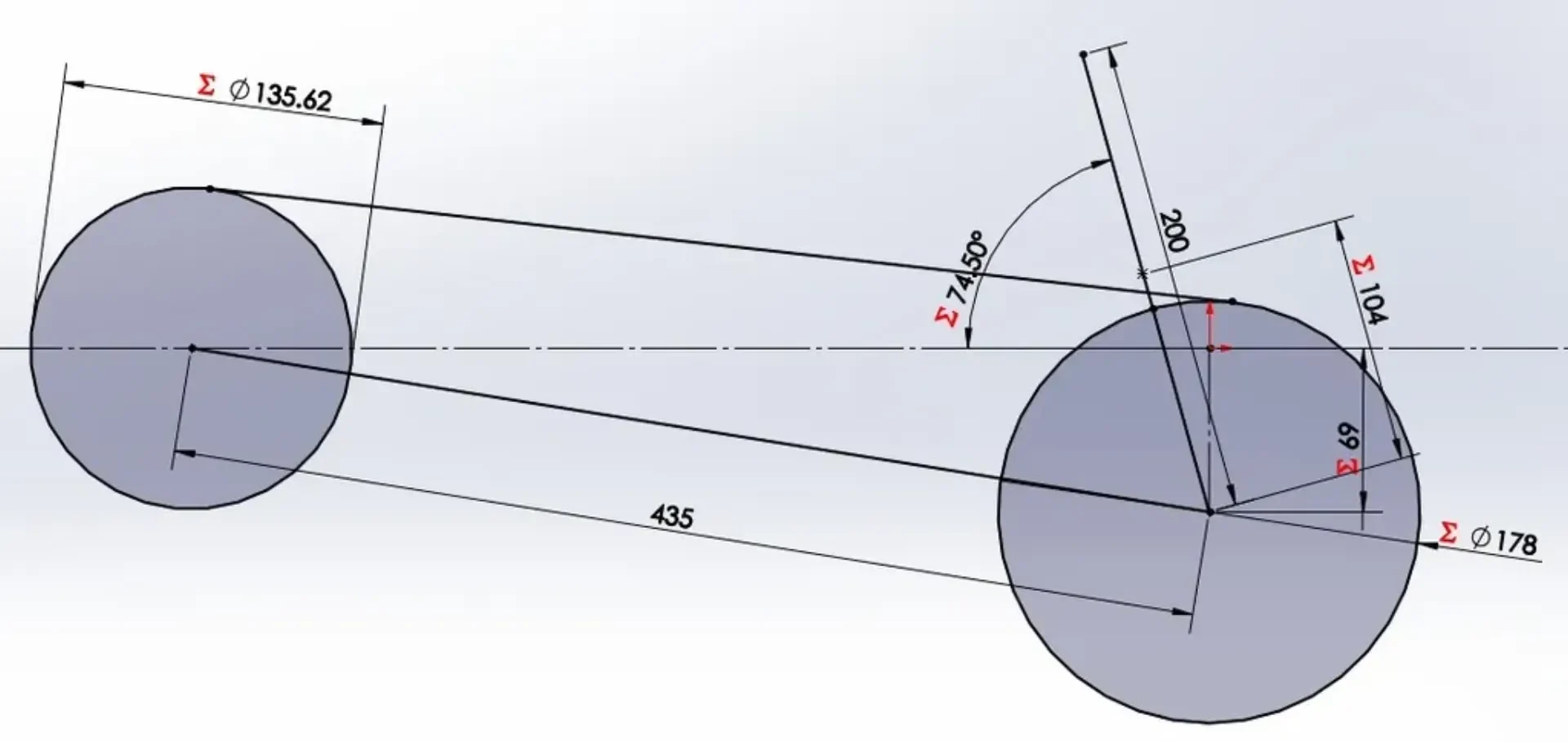

Найдя произведение LargestCogToothCount*DiaToToothRatio, вы можете найти приблизительный диаметр наибольшего заднего зубца. Это важно при определении минимальной высоты, на которой можно установить держатель цепи относительно передней звезды. Если вы опуститесь ниже, и когда вы переключитесь на самую большую заднюю звезду, вы можете обнаружить, что цепь трется о фиксатор.

Однако этот метод учитывает только угол цепи, проецируемой на среднюю плоскость рамы велосипеда, а не угол, образуемый цепью, проецируемой на землю, если это имеет какой-либо смысл.

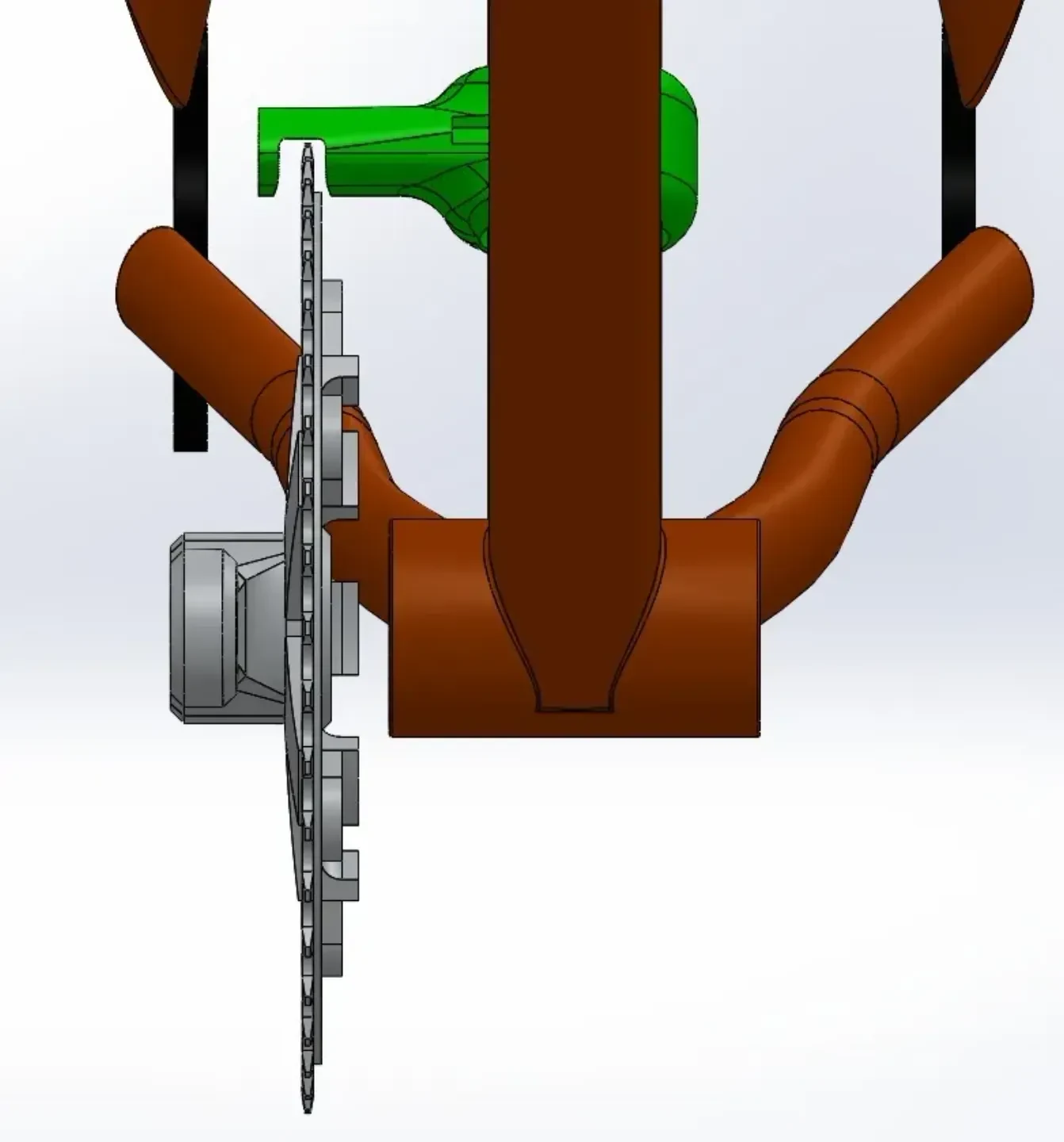

Вместо этого я использую угол наклона наружу, чтобы попытаться учесть это.
