Флейта крыла 1" и 1-1/8"

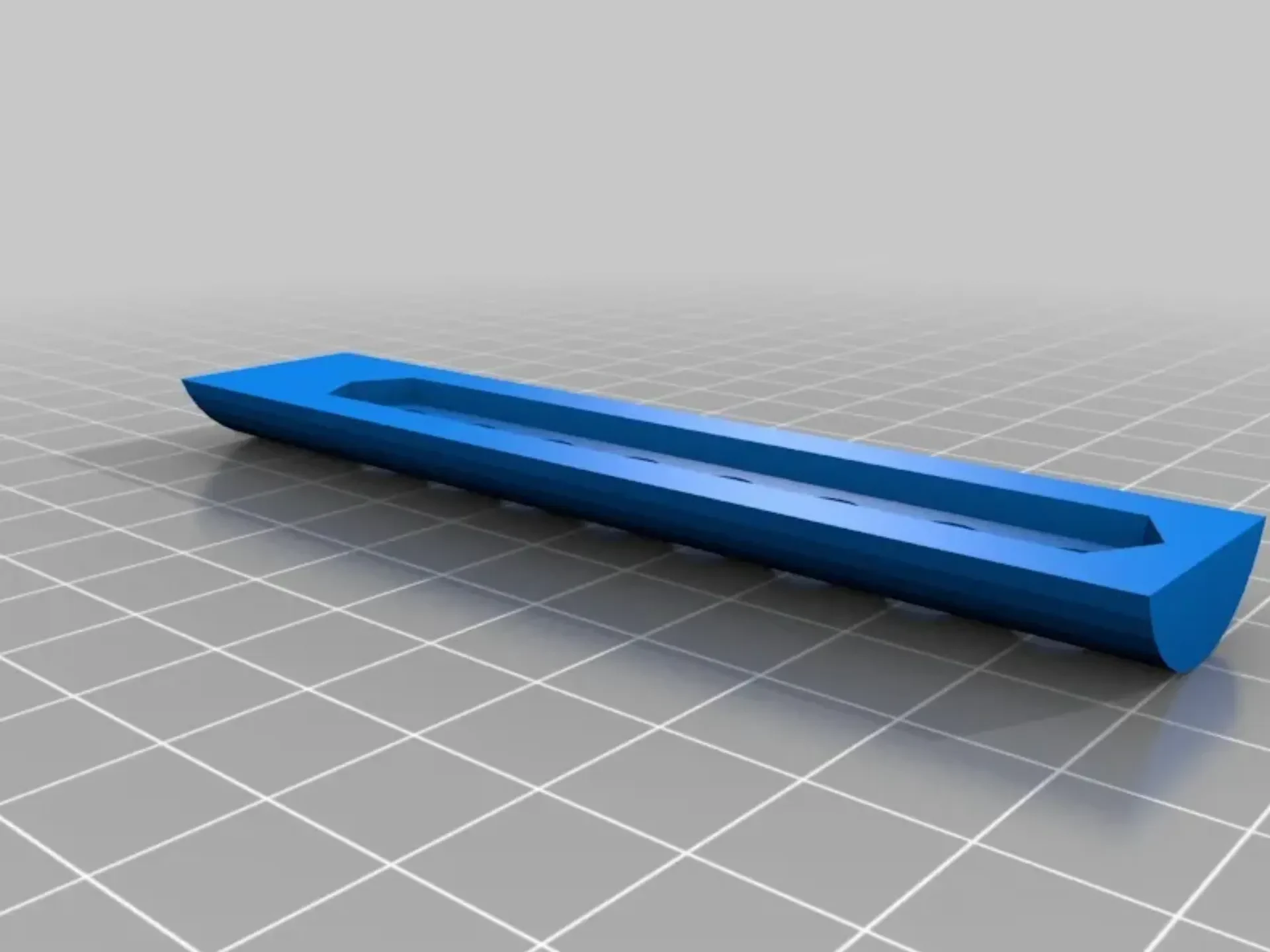

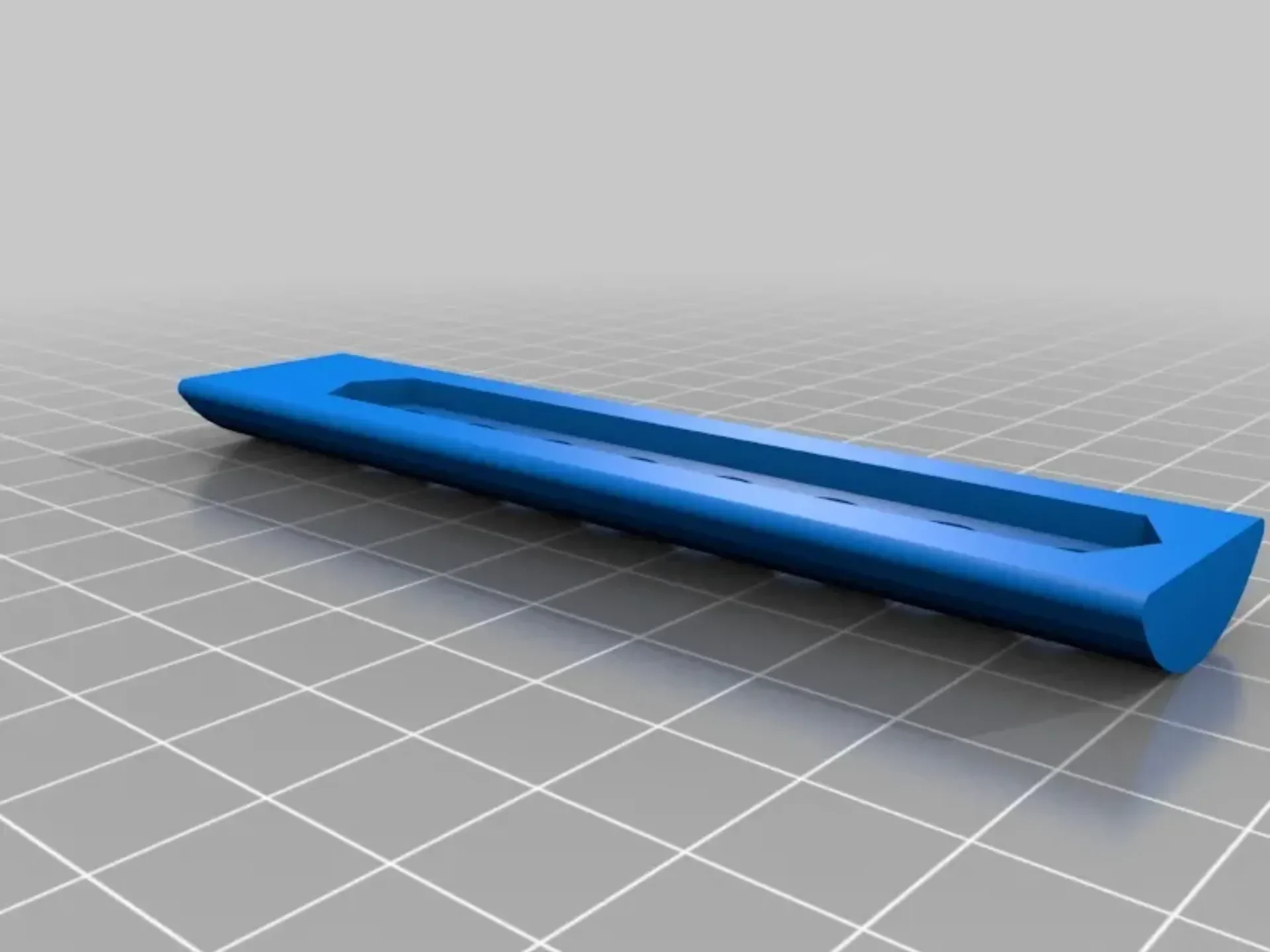

Флейта Fender для решения проблем (http://problemsolversbike.com/products/fender_flute), оптимизированная для 3D-печати.

Имеет 8 отверстий, расположенных на расстоянии 10 мм друг от друга.

Существует две версии: одна для рулевых трубок диаметром 1-1/8 дюйма, другая для рулевых трубок диаметром 1 дюйм.

Как я это разработал

http://problemsolversbike.com/products/fender_flute

Поскольку он напечатан на 3D-принтере и я не смог создать для этой детали резьбу M6, я использовал вставку сзади для фиксации контргайки M6 (диаметр 9,91 мм, для затяжки используется гаечный ключ на 10 мм). Он рассчитан на половину высоты плоской поверхности, которая составляет 2,69 мм.

Я скопировал длину и количество отверстий 100 мм (8), но не придерживался толщины 10 мм и ширины 20 мм. Вместо этого я сделал его толщиной 7,5 мм.

Оказывается, в обоих случаях, дл�� которых я разработал (http://www.retrobike.co.uk/forum/viewtopic.php?t=207027), внутренний диаметр рулевого механизма на 1/8 дюйма меньше его наружного диаметра (1", 1-1/8 дюйма).

Сборка и материалы
2 болта М6
x2 гайки M6 или контргайки

Сборка становится понятной, как только вы увидите исходное изображение.

Будущее

Вещи, которые я мог бы сделать �� будущем, хотя, вероятно, нет

Я подумал, зачем вообще иметь отдельные позиции и просто длинный слот? Потом я вспомнил, что в передних крыльях все равно есть прорезь. Наверное, было бы неплохо, если бы была всего одна длинная прорезь + прорезь на переднем крыле, ну да ладно. Возможно, я сделаю это когда-нибудь.

Кроме того, это был бы отличный проект для параметризации/настройки в соответствии с нужной длиной. Возможно, я тоже когда-нибудь это сделаю.

Обновления

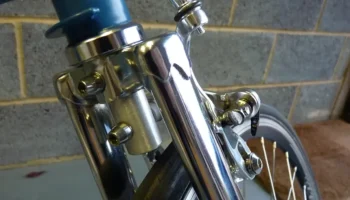

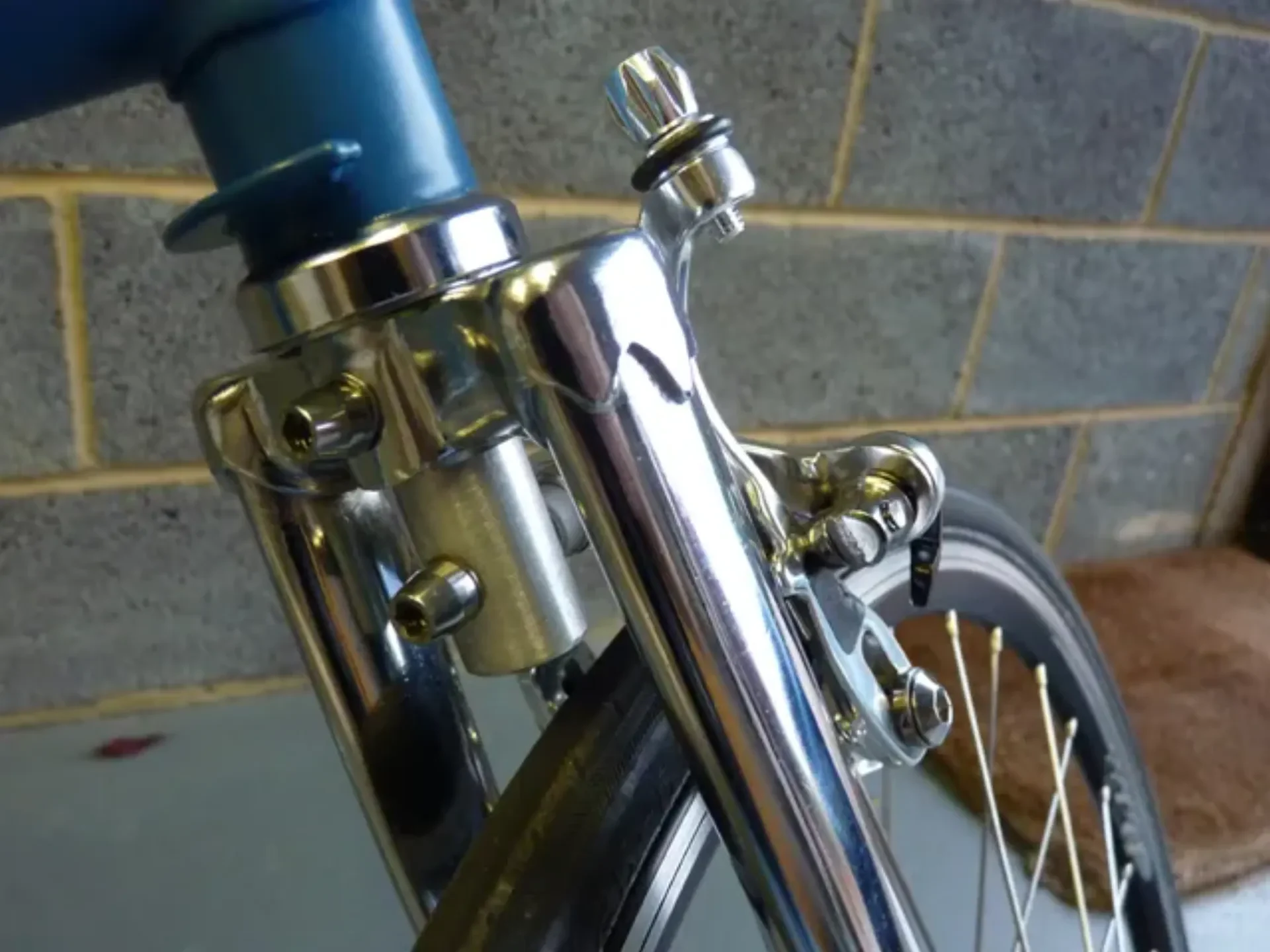

2 фев 17 Если вы смотрите на это и думаете: «Это очень похоже на тормозной болт», 1) вы были бы правы и 2) НЕ используйте его как таковой. Он мгновенно сломается под действием огромного крутящего момента, возникающего при попытке остановить вращение любого колеса значительного размера с любой заметной угловой скоростью.

http://www.sheldonbrown.com/home-drop.html

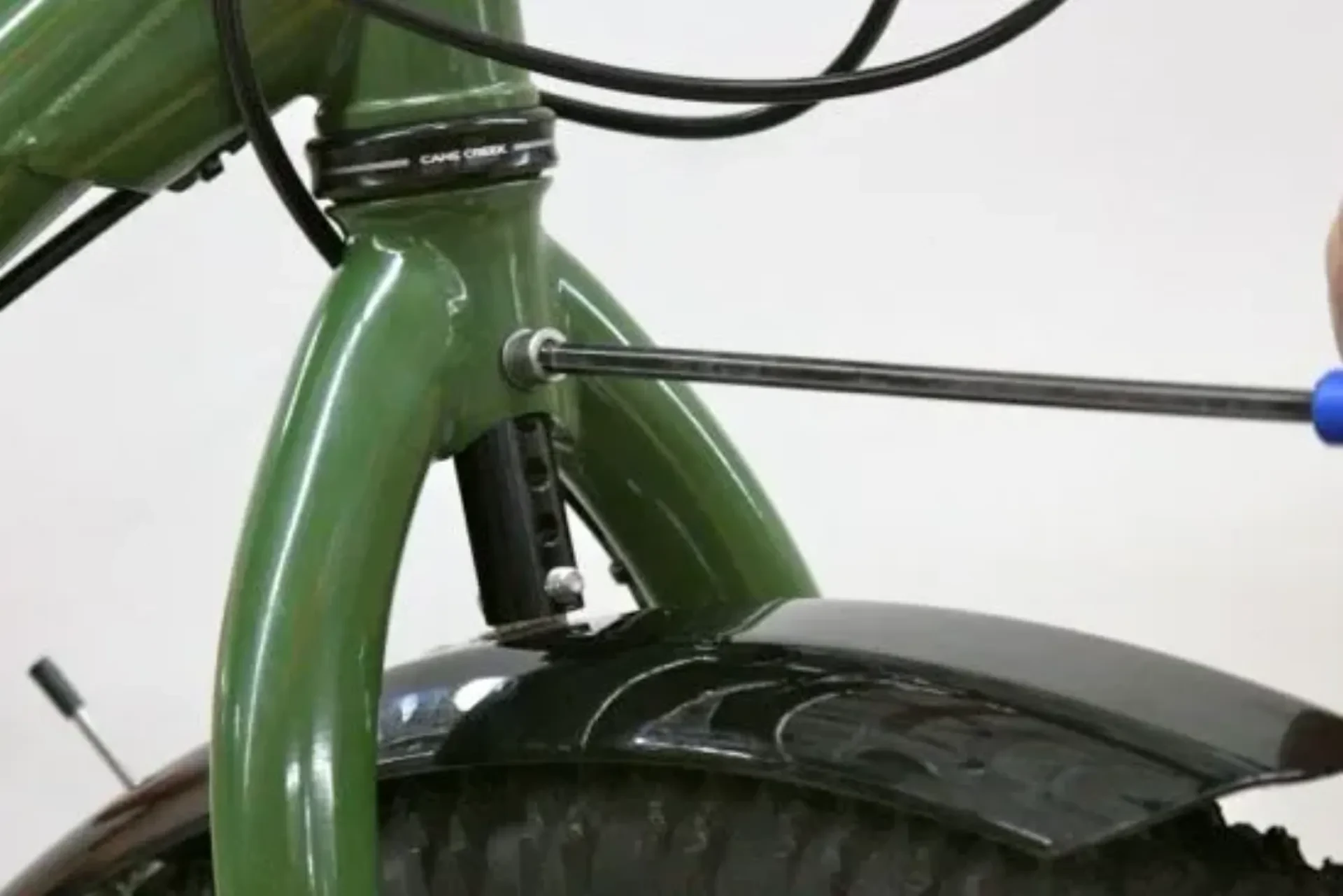

Сделайте себе одолжение и используйте что-то вроде этого:

http://handsonbike.blogspot.com/2013/09/journey-of-boardwalk-part-31-elosix.html
https://www.lfgss.com/conversations/214032/
