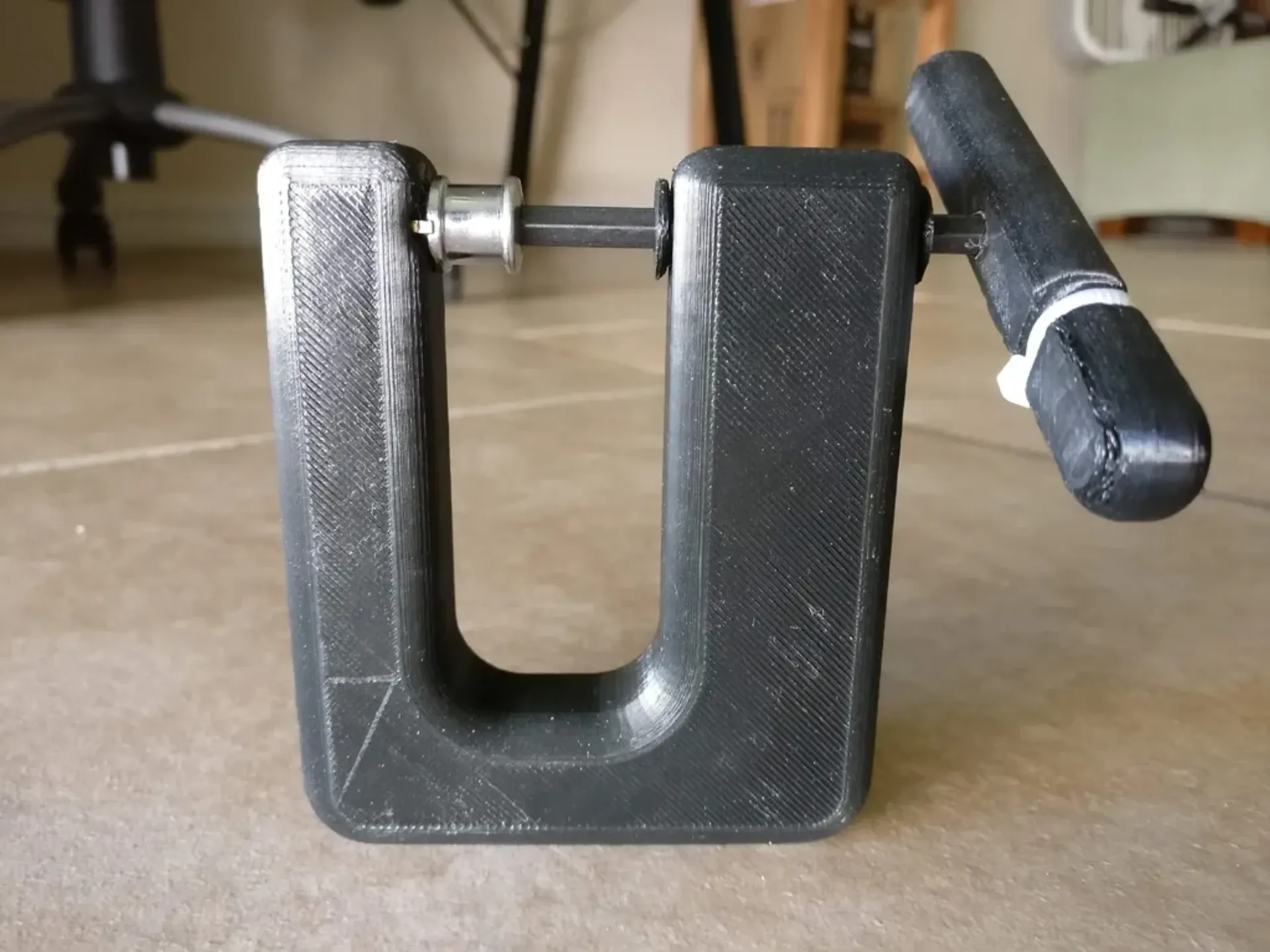

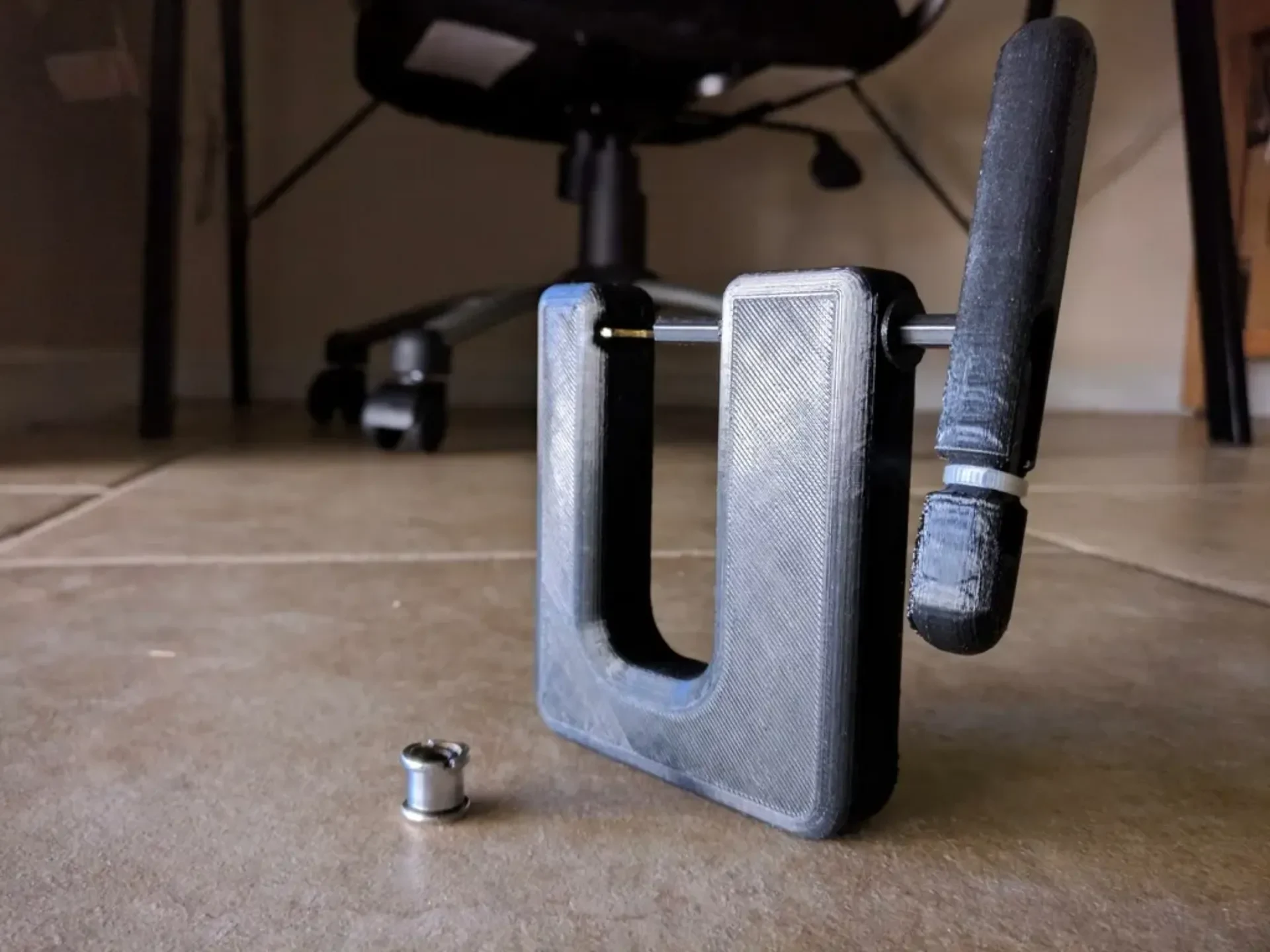

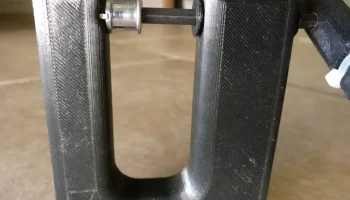

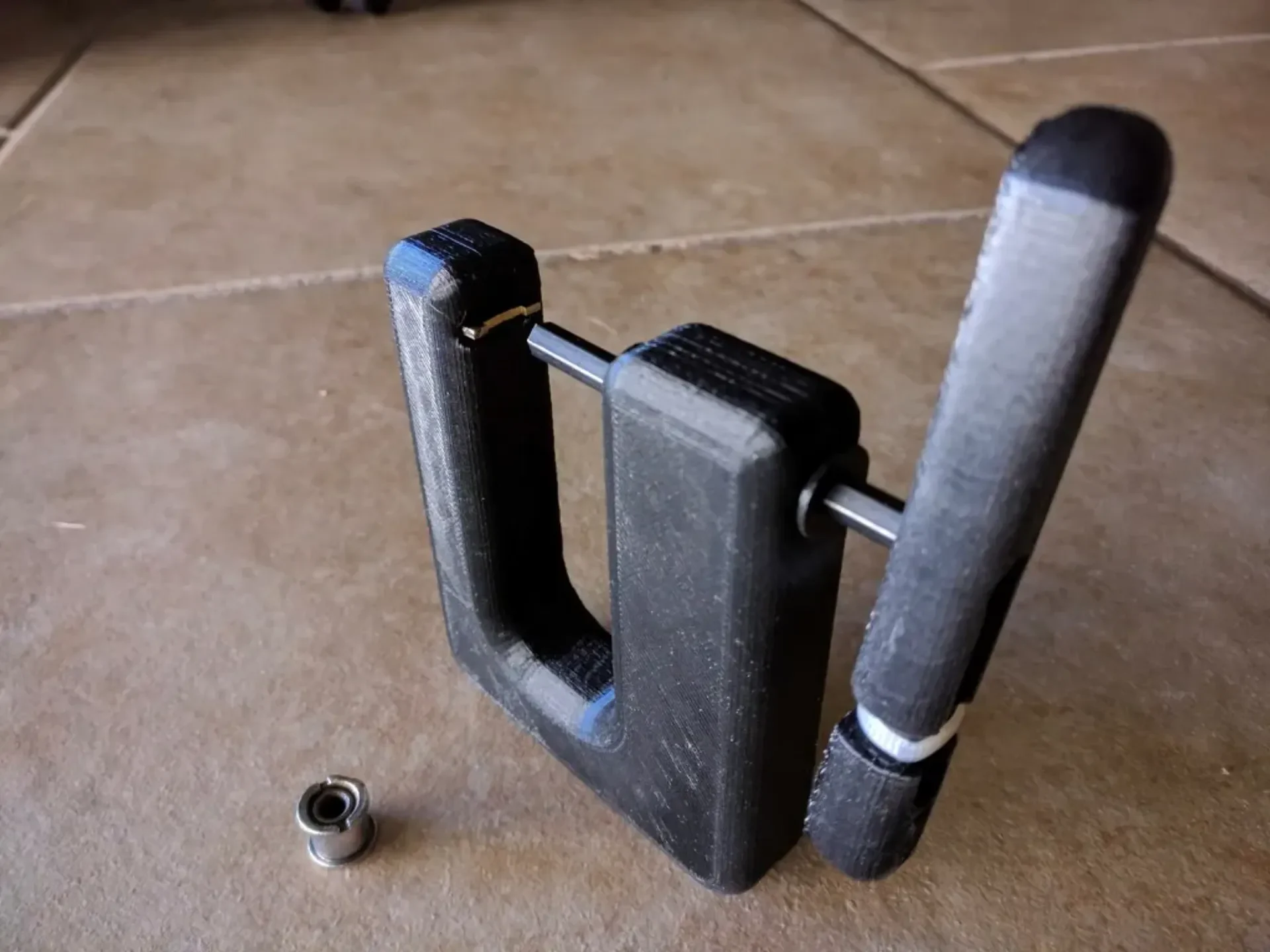

Комбинированный инструмент для болта передней звезды......

Комбинированный инструмент на базе VAR PE-35500 (https://www.vartools.com/en/combined-tool-for-chainring-bolts-var-p828.php).

Инструмент имеет некоторые ограничения. Если гайка закручена под определенным углом, горло инструмента не будет достаточно большим, чтобы соответствовать гайке, и в этом случае вам придется использовать настоящий гаечный ключ для передней звезды.

Эту проблему можно решить, увеличив глубину горловины, но это ослабит инструмент.

В качестве бонуса: если вы когда-либо будете устанавливать болты передней звезды только с помощью этого инструмента, гайки всегда будут правильно установлены, и вы сможете их снять.

Я, скорее всего, назову этот проект выполненным, если мой не сломается.

Настройки печати

Принтер:

DreamMaker Оверлорд Про Плюс

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,1 мм

Заполнение:

20% (я думаю)

Нить:

Хэтчбокс PLA, 1,75 мм

черный

Примечания:

Для большей прочности печатайте самой большой лицевой стороной вниз.

Как я это разработал ===================

Горло

Глубина 65 мм, ширина 30 мм.

Я использовал разрезанный кусок картона, чтобы приблизить его для своих передних звезд (44T, 96 мм BCD и 50T, 110 мм BCD).

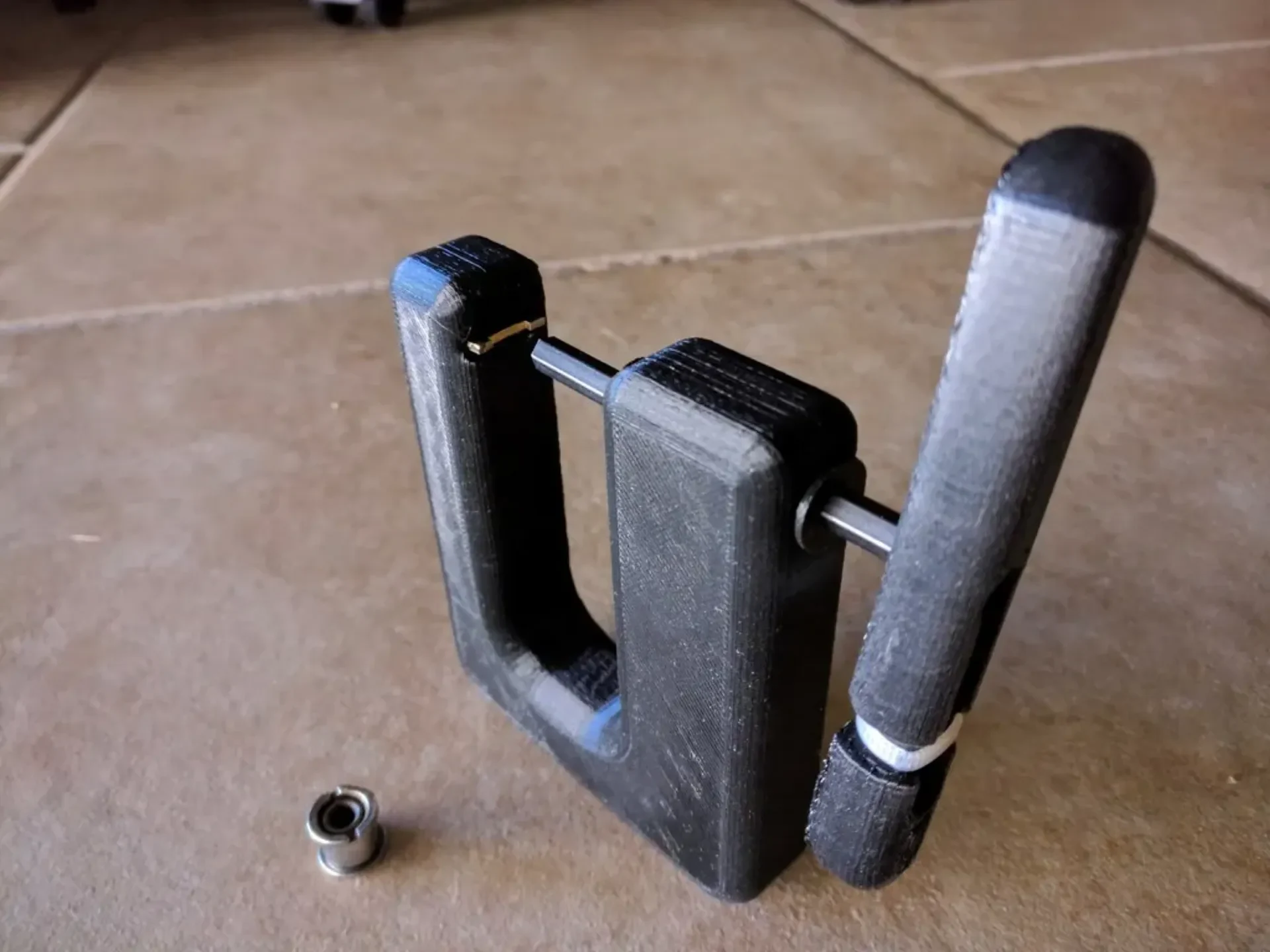

Втулки

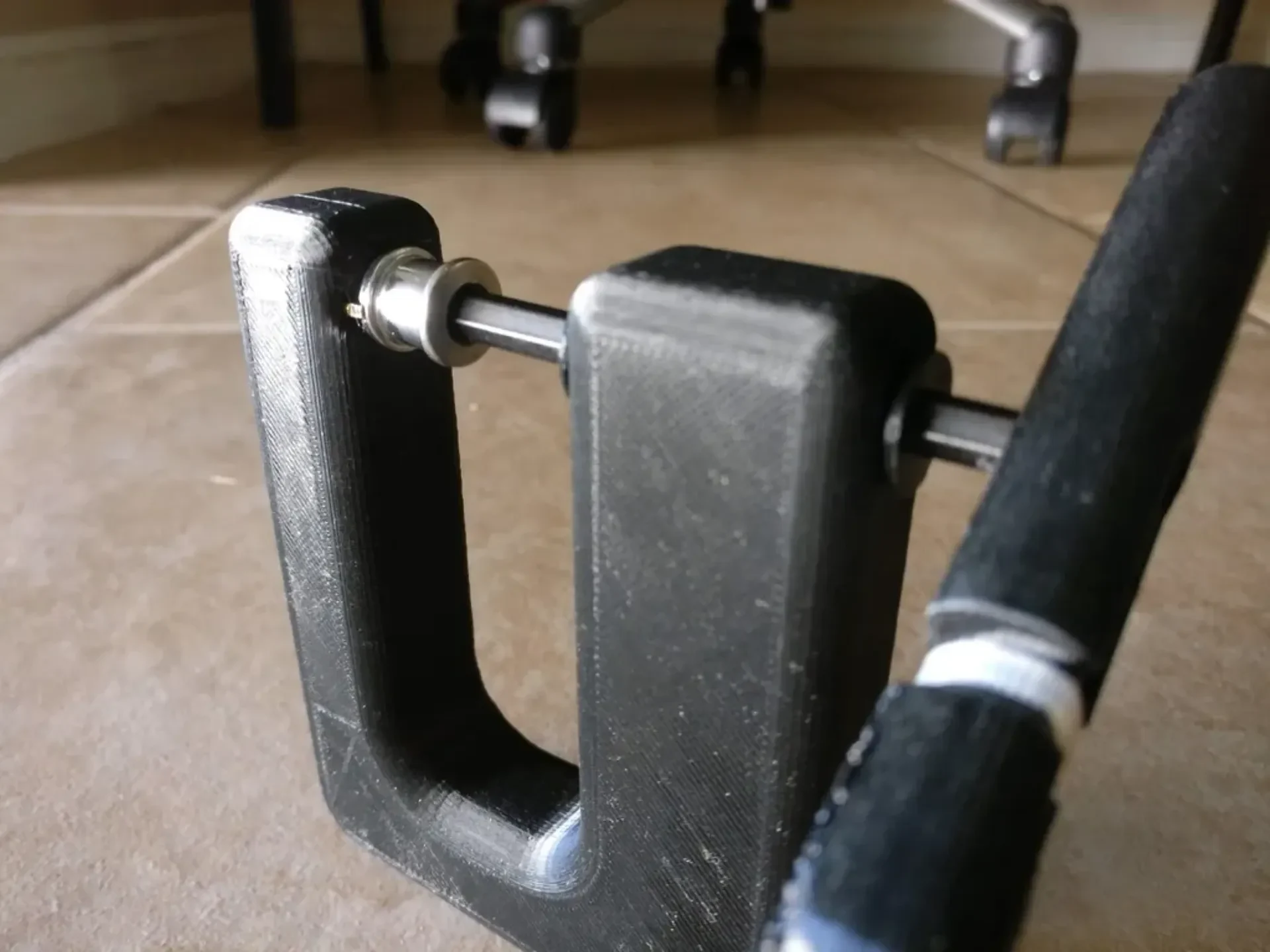

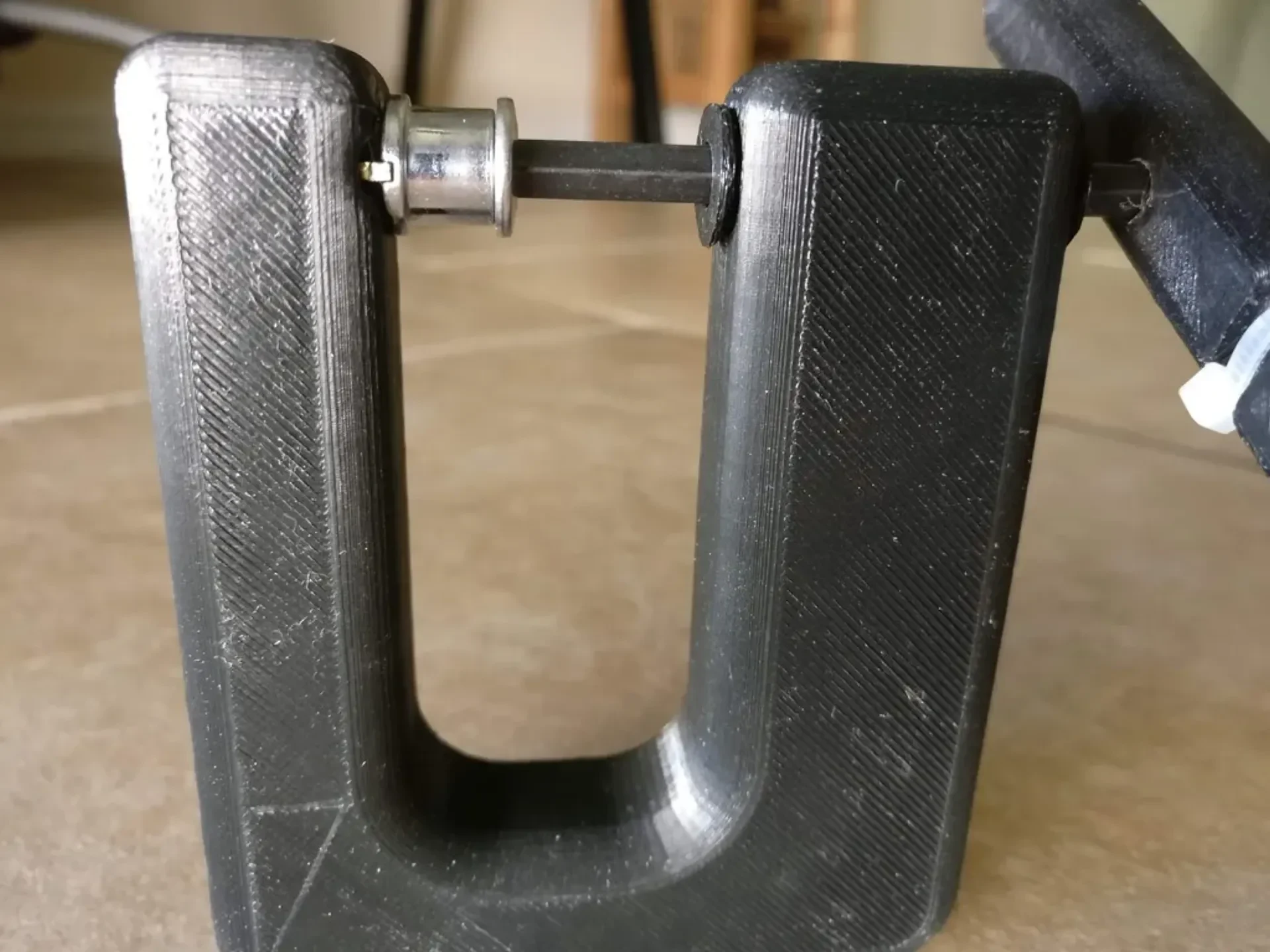

Идея заключалась в том, ч��обы запрессовать втулки в корпус и заставить шестигранный ключ вращаться в этих втулках. Они также позволяют шестигранному ключу скользить в осевом направлении с минимальным трением.

Они должны быть заменены по мере износа.

Интерфейс гайки звездочки

Хотя вы можете сделать головку с прорезью, подходящую для гайки ведущей звезды, из обычного материала (что значительно упростит/укрепит конструкцию), я решил ограничить этот проект легкодоступными предметами.

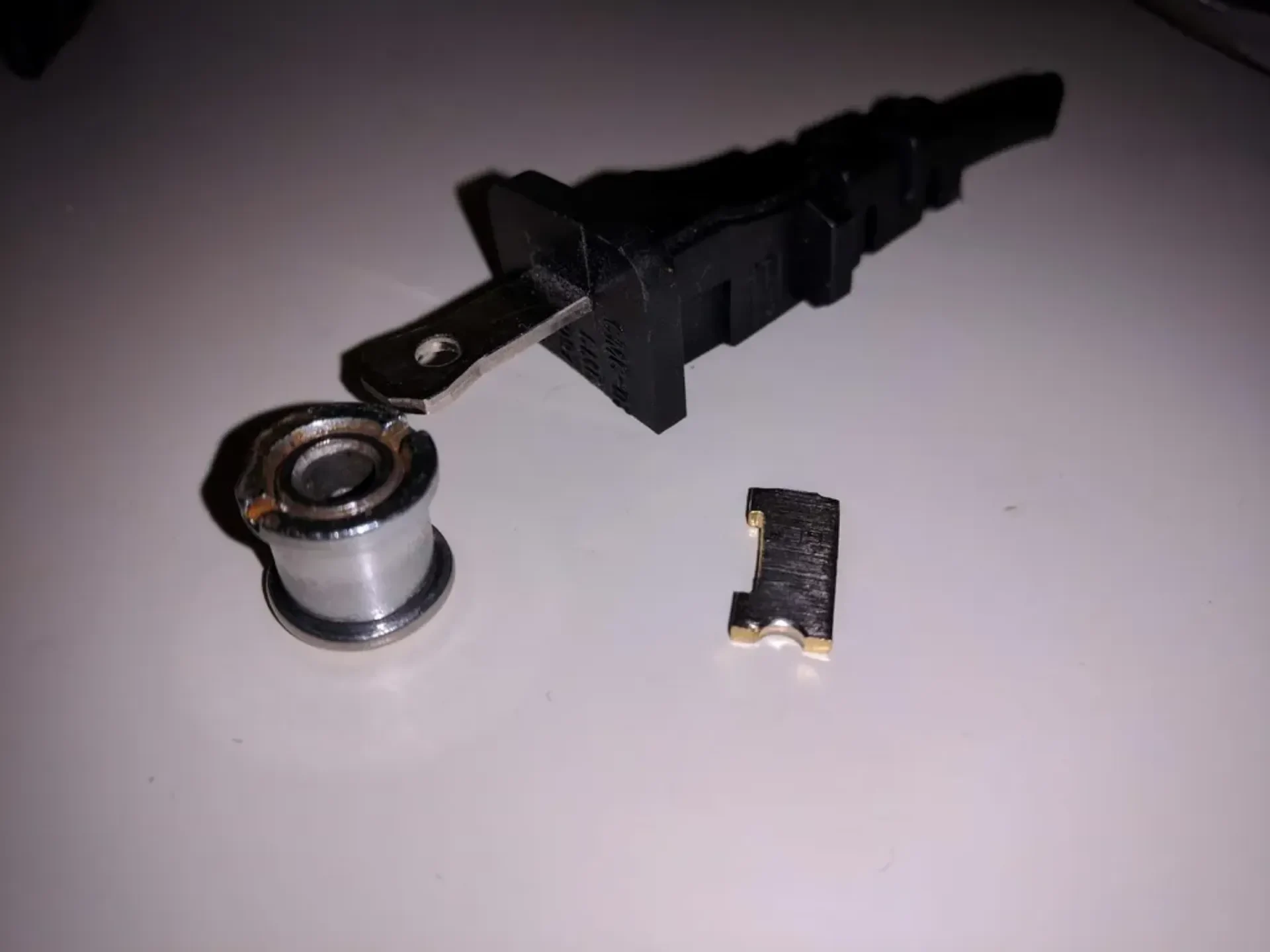

Оказывается, что обычный североамериканский зубец NEMA 5-15 находится в пределах толщины, подходящей для гайки передней звезды.

Также оказывается, что стандартные клавиши часто имеют подходящую толщину.

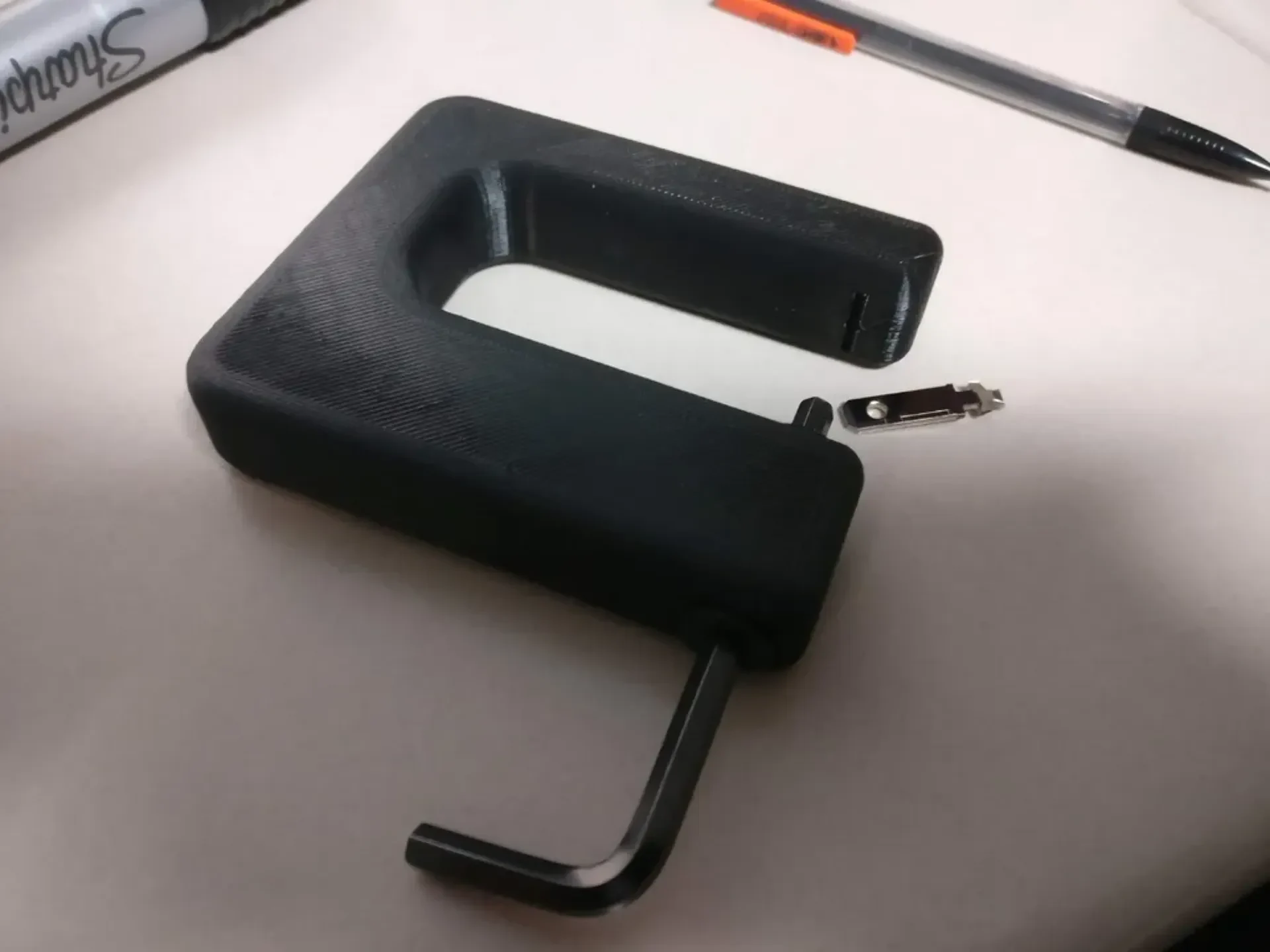

Зубец опиливается и впрессовывается в корпус с помощью паяльника.

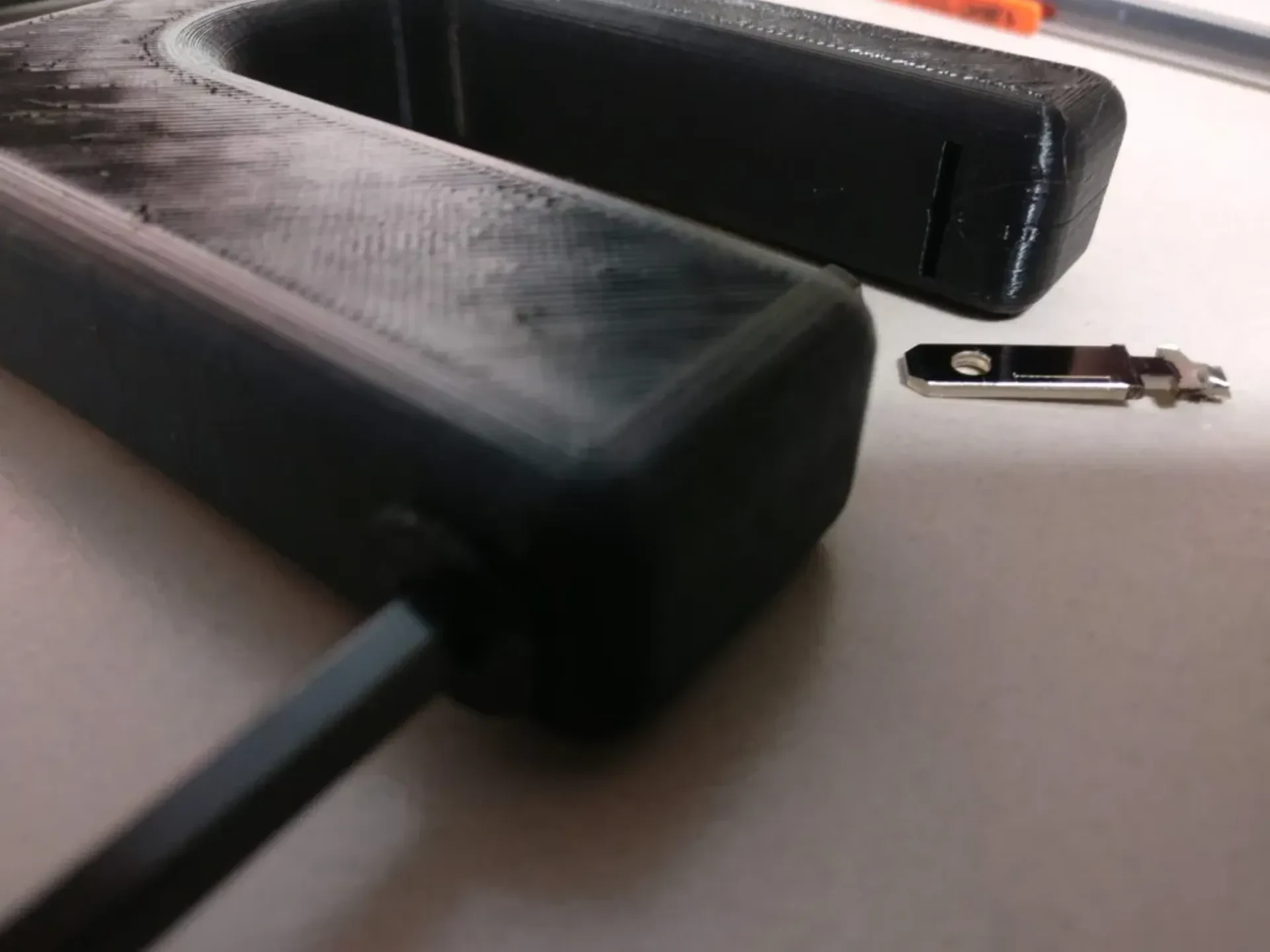

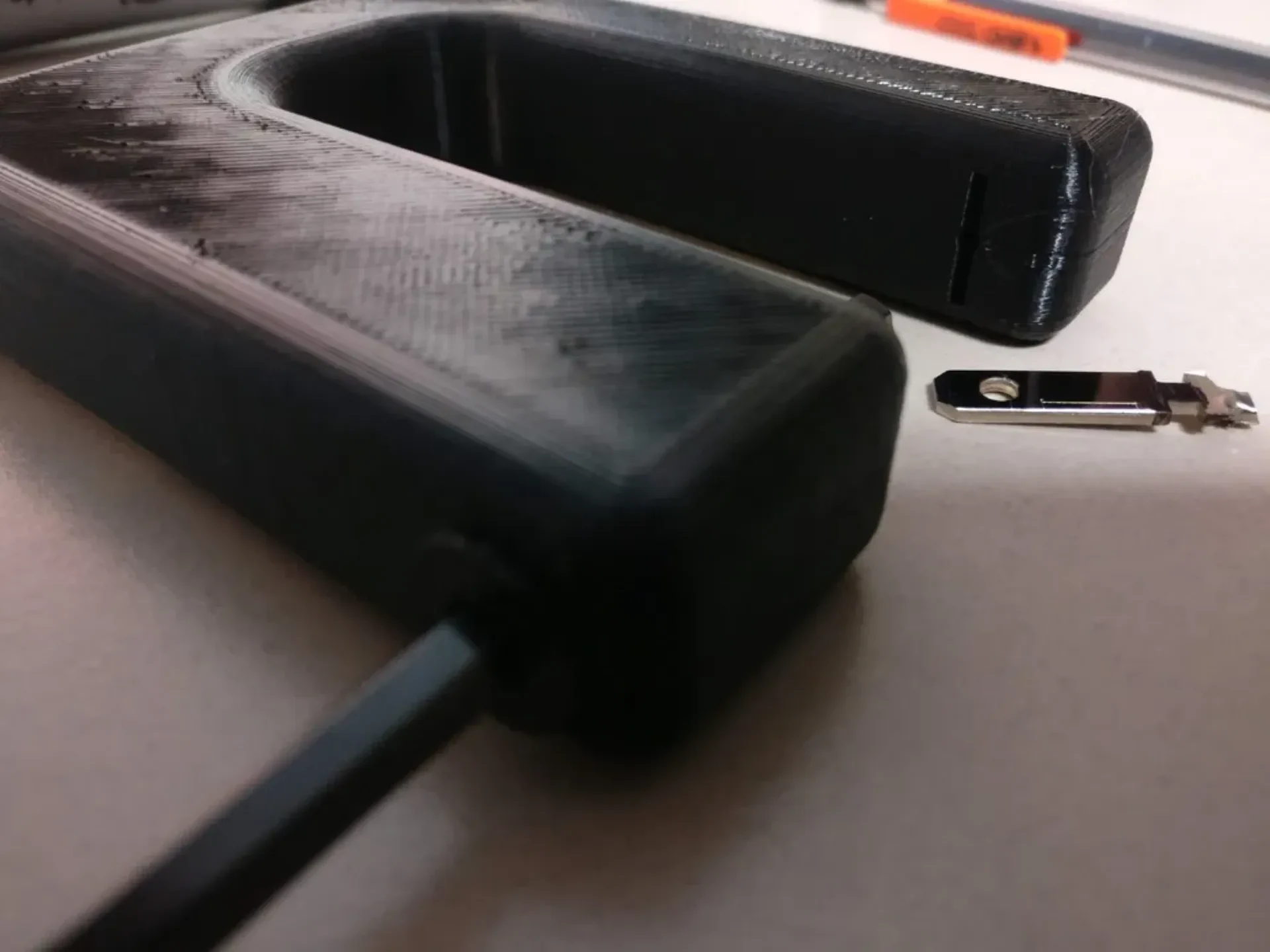

Если он нуждается в замене, на задней стороне корпуса есть небольшое отверстие, которое позволяет пользователю вытолкнуть отработанный зубец с помощью спицы или небольшой отвертки.

Новый штырь можно запрессовать при условии, что паз не изношен по сравнению с предыдущим штырем.

Копия справочника по стандартам NEMA включена в список загружаемых материалов.

Будущие улучшения

Втулки должны плотно прилегать к корпусу.

В настоящее время они слишком легко выпадают из-за осевого люфта.

Втулки не должны иметь такую ​​свободную посадку. Поскольку они в первой версии, корпус изнашивается первым, так как втулка вращается с помощью шестигранного ключа (хотя я подозреваю, что для износа корпуса потребуется много времени). Цель заключалась в том, чтобы втулки оставались неподвижными вместе с корпусом, а шестигранный ключ вращался внутри втулок. Тогда если втулки изнашиваются, вы их просто замените. Однако это все равно снижает износ.

Подгонка усугубляется тем фактом, что я (и вы должны, если вы это сделаете) печатаю тело самой большой лицевой стороной вниз. Из-за этого отверстие под втулку получилось продолговатым.

Вертикальная печать тела приведет к преждевременному разрушению из-за ориентации слоев.

Вместо этого также можно купить втулки COTS. Однако я решил, что их проще напечатать на 3D-принтере с незначительной потерей производительности.

Замените штырь NEMA на настоящий ключ для звездочки.

Вы можете получить его менее чем за 2 доллара на eBay. Оглядываясь назад, я должен был это сделать. Конструкция и сборка были бы проще и прочнее, поскольку у нас было бы целое плечо рычага для работы.

Более сильное тело

Я сделал вторую версию корпуса, в которой увеличено количество материала (для прочности) вокруг головки с прорезью для гайки передней звезды, но для этого потребуется больше опор.

Сборка

Вам понадобится:

Ключ-шестигранник на 5 мм (удобную ручку я сделал здесь: https://www.thingiverse.com/thing:3180264). Подавляющее большинство болтов передних звезд имеют размер 5 мм. Вместо этого вам может понадобиться T30. В любом случае, ручка, вероятно, подойдет правильно. Вы можете отредактировать файл SLDPRT, чтобы он соответствовал вашему ключу.
NEMA 5-15 контактный. Сохраните это до размеров, указанных в единственном файле чертежа.
тело. Распечатайте этот самый большой лист лицевой стороной вниз.
2 втулки.

Прорезь на корпусе для штыря намеренно занижена. я использовал припой
