Минимальная направляющая цепи ISCG 05......

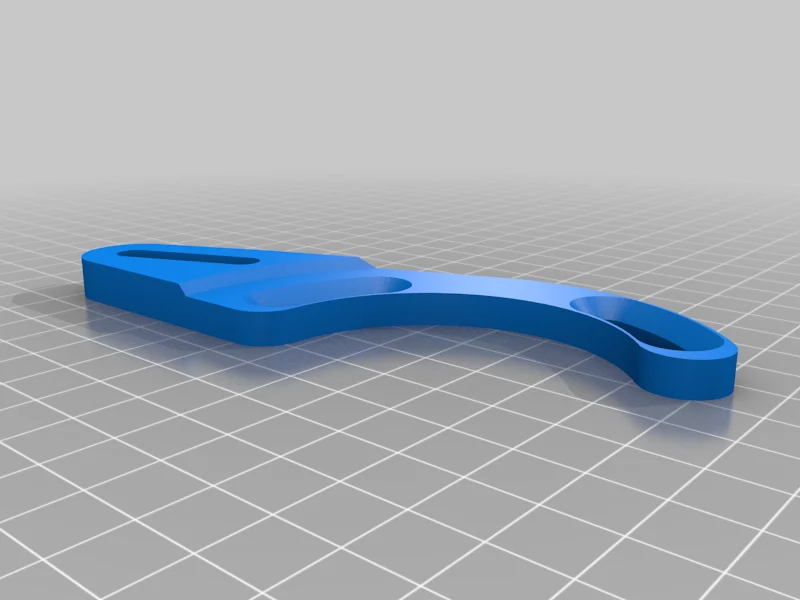

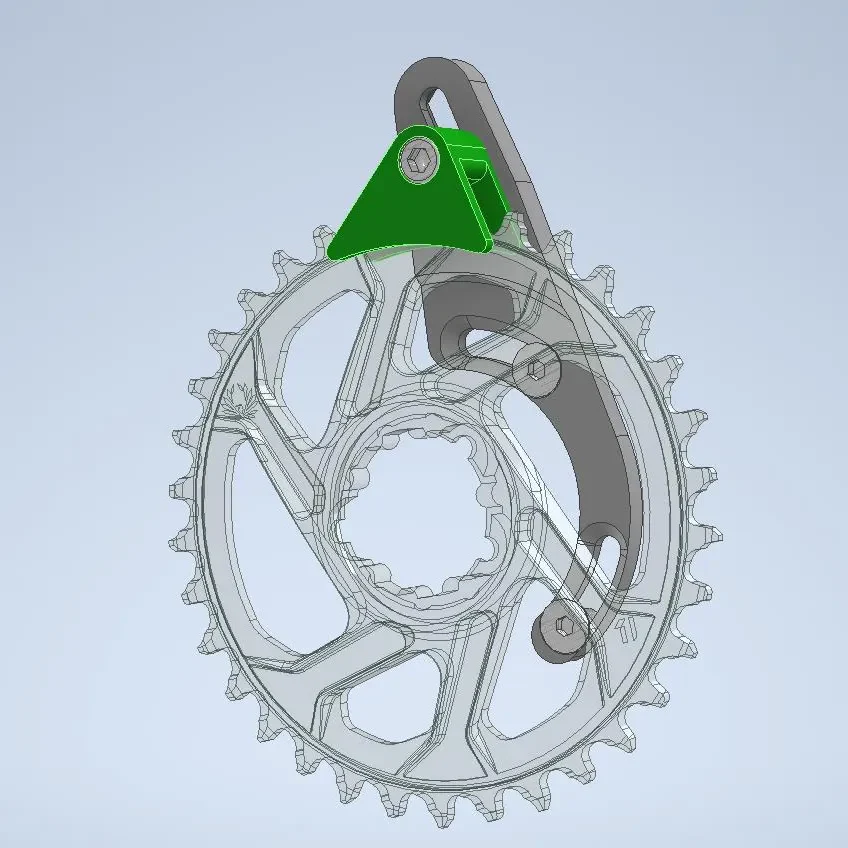

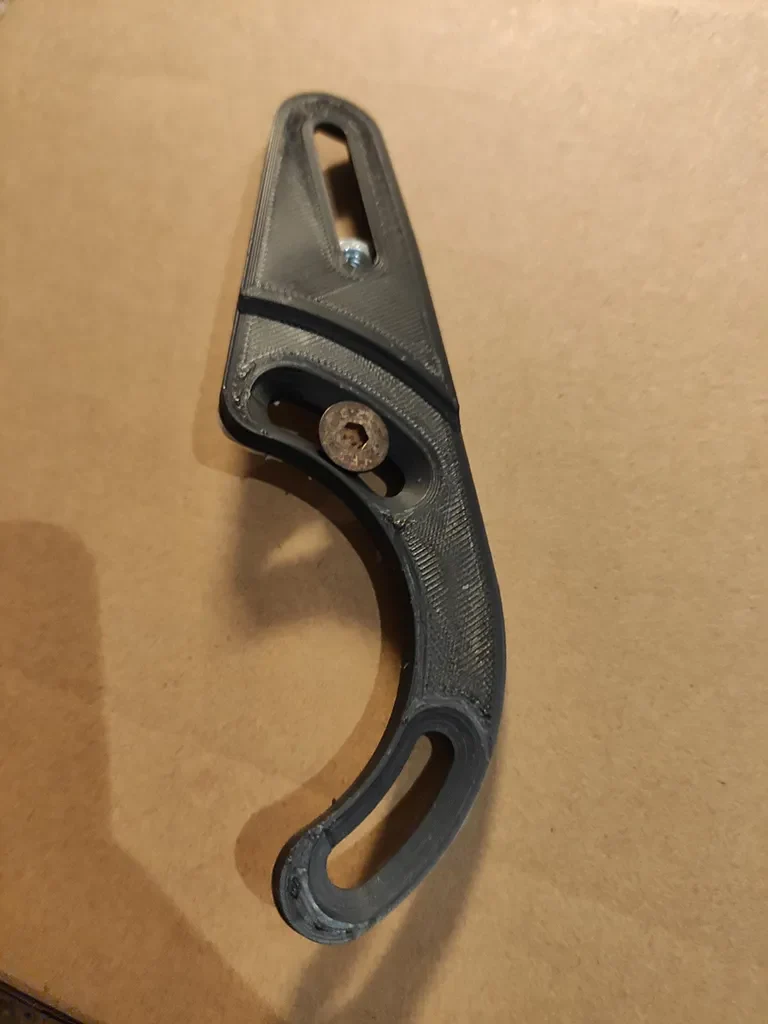

Мне нужна была направляющая цепи для моего велосипеда, и вот она. Я начал с технического рисунка стандарта ISCG05 и постарался спроектировать заднюю панель как можно проще. Я использовал 2 болта с потайной головкой (M6x12), чтобы прикрепить пластину к раме.

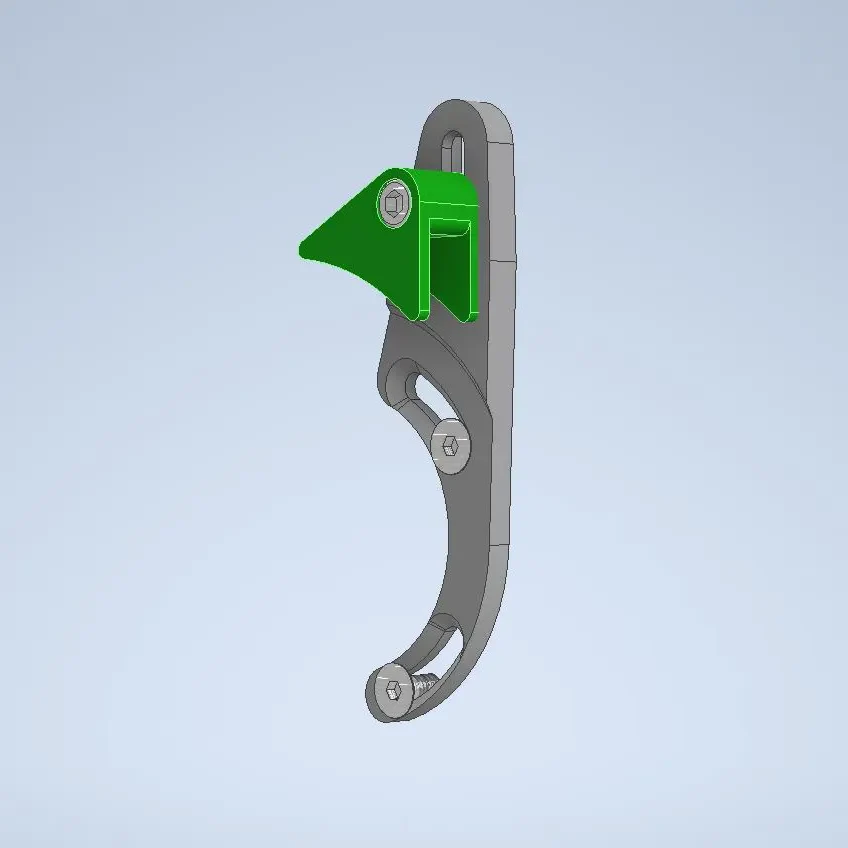

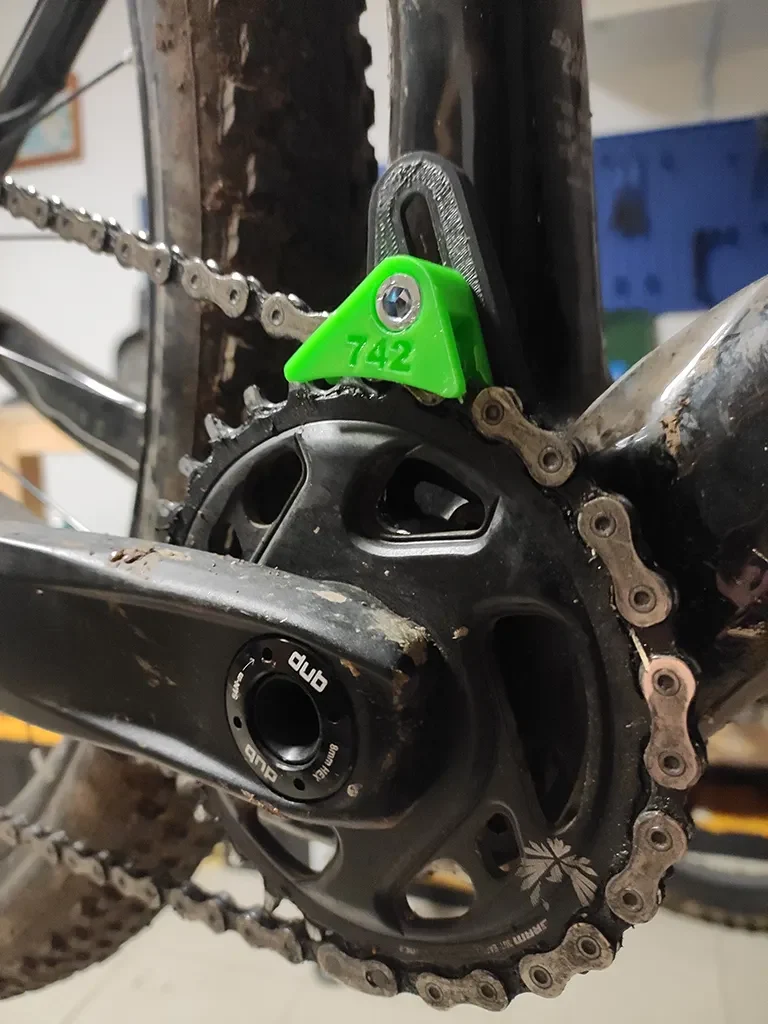

Верхняя направляющая крепилась к пластине болтом с шестигранной головкой М6х20 и гайкой за затыльником в гнезде. Позади направляющей имеется небольшой зубец, предотвращающий ее вращение.

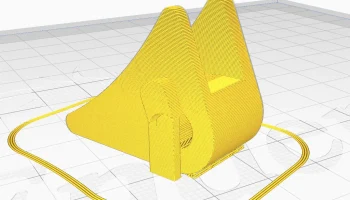

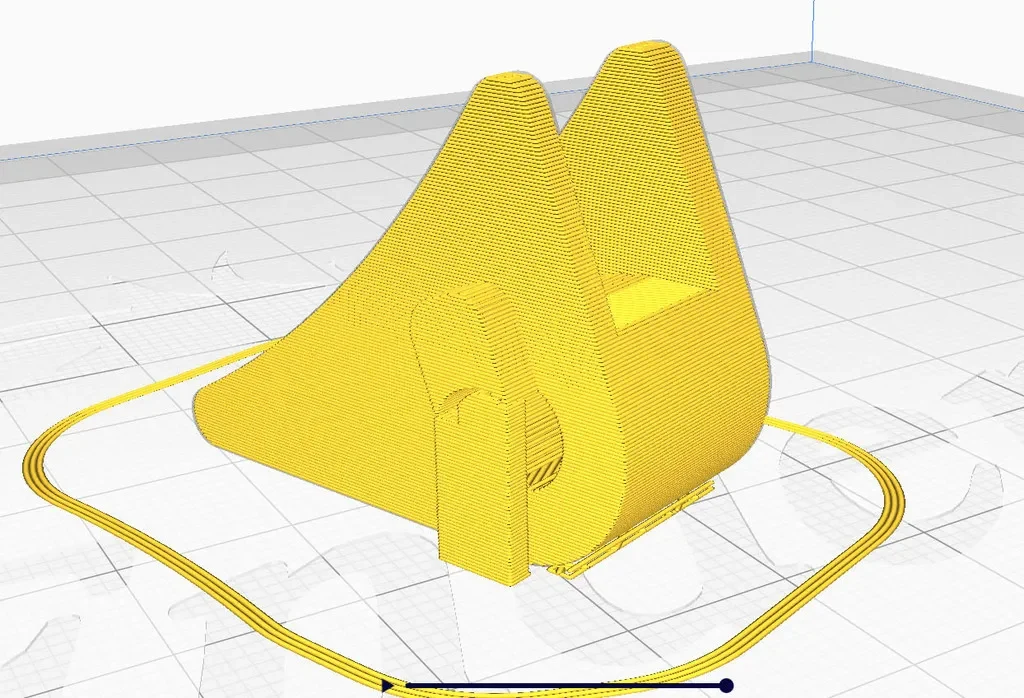

Все две части могут быть напечатаны с небольшой потребностью в подставках.

Настройки печати

Бренд принтера:

Креативность

Принтер:

Эндер 3 Про

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

50%

Нить: SunLu PETG — ABS черный

Примечания:

Я использовал ABS для задней панели для большей прочности и PETG для направляющей.

Категория: Спорт и активный отдых
