Инструмент для лазерной центровки руля велосипеда......

Слишком сложно и совершенно ненужно, но было весело проектировать и… чертовы лазеры!

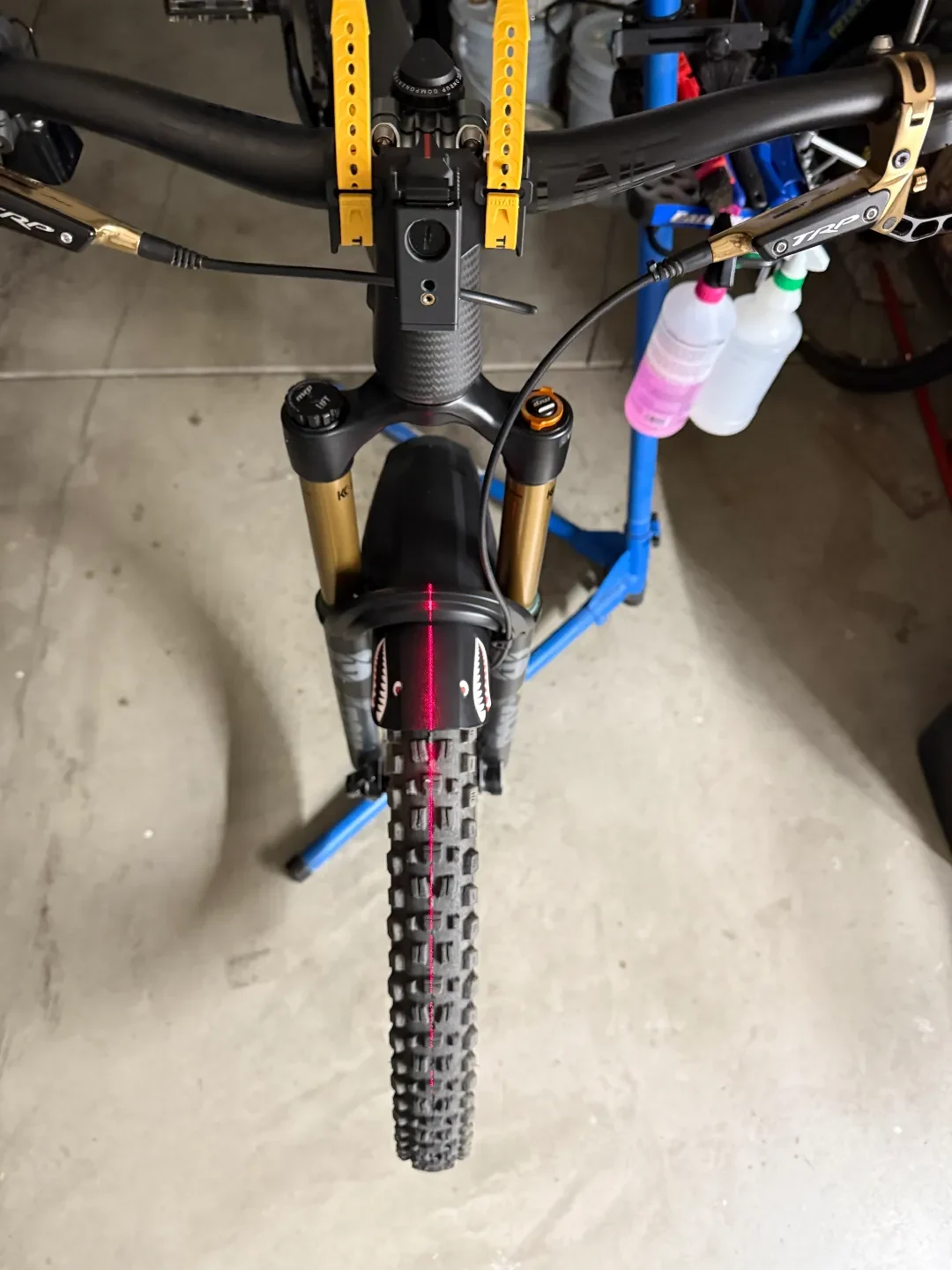

При этом используется дешевый пистолетный лазерный прицел и несколько линз Френеля от Amazon, чтобы создать инструмент для выравнивания лазерного луча и выпрямить руль. Любой лазер с креплением Пикатинни подойдет, если вам нужна только точка, но держатель линзы для луча будет скользить только на лазере, указанном ниже. В держателе линзы имеются отверстия для установо��ного винта, позволяющего закрепить ее на лазере, обеспечить доступ к регулировочным винтам и гнезду для аккумулятора.

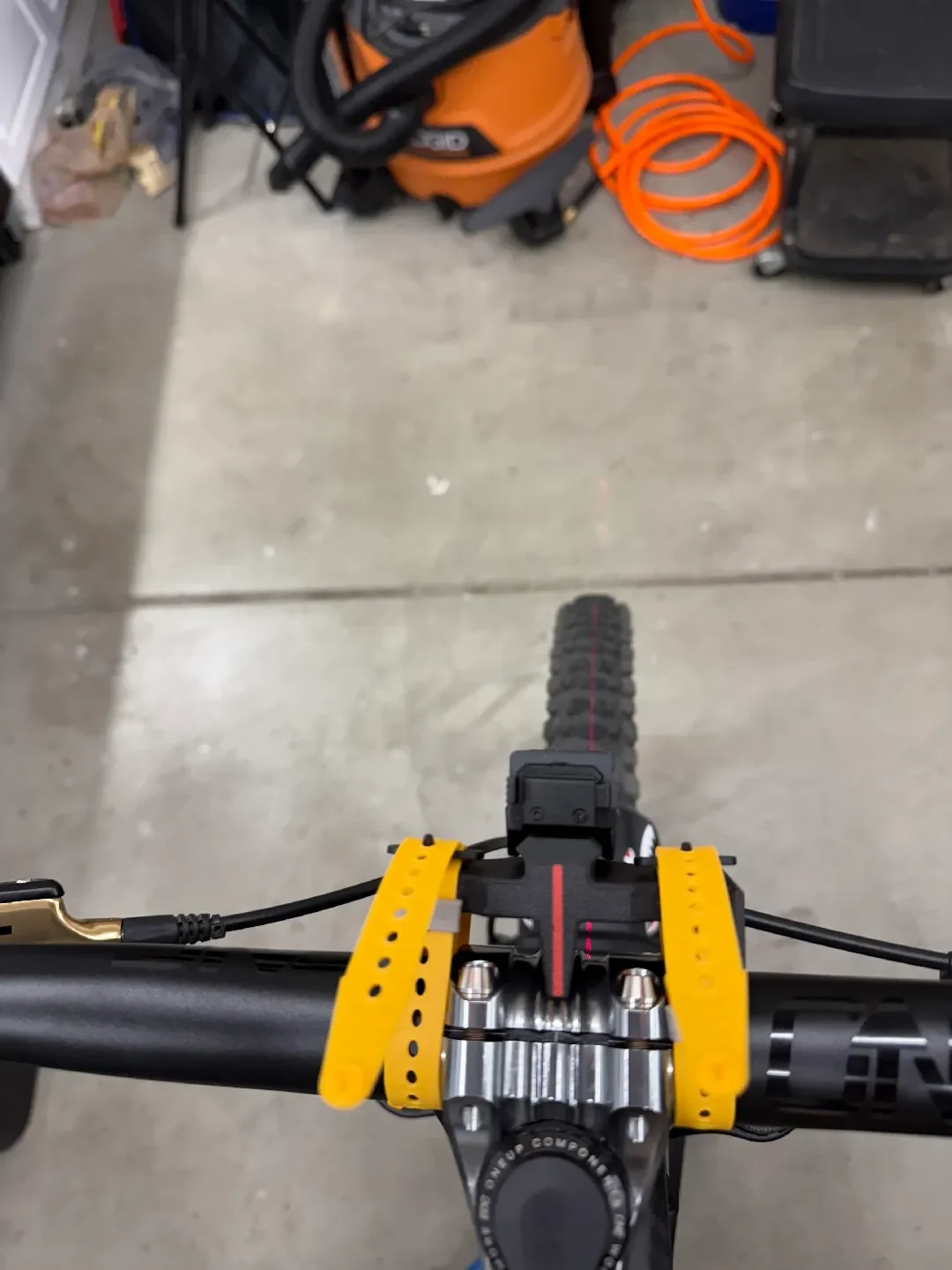

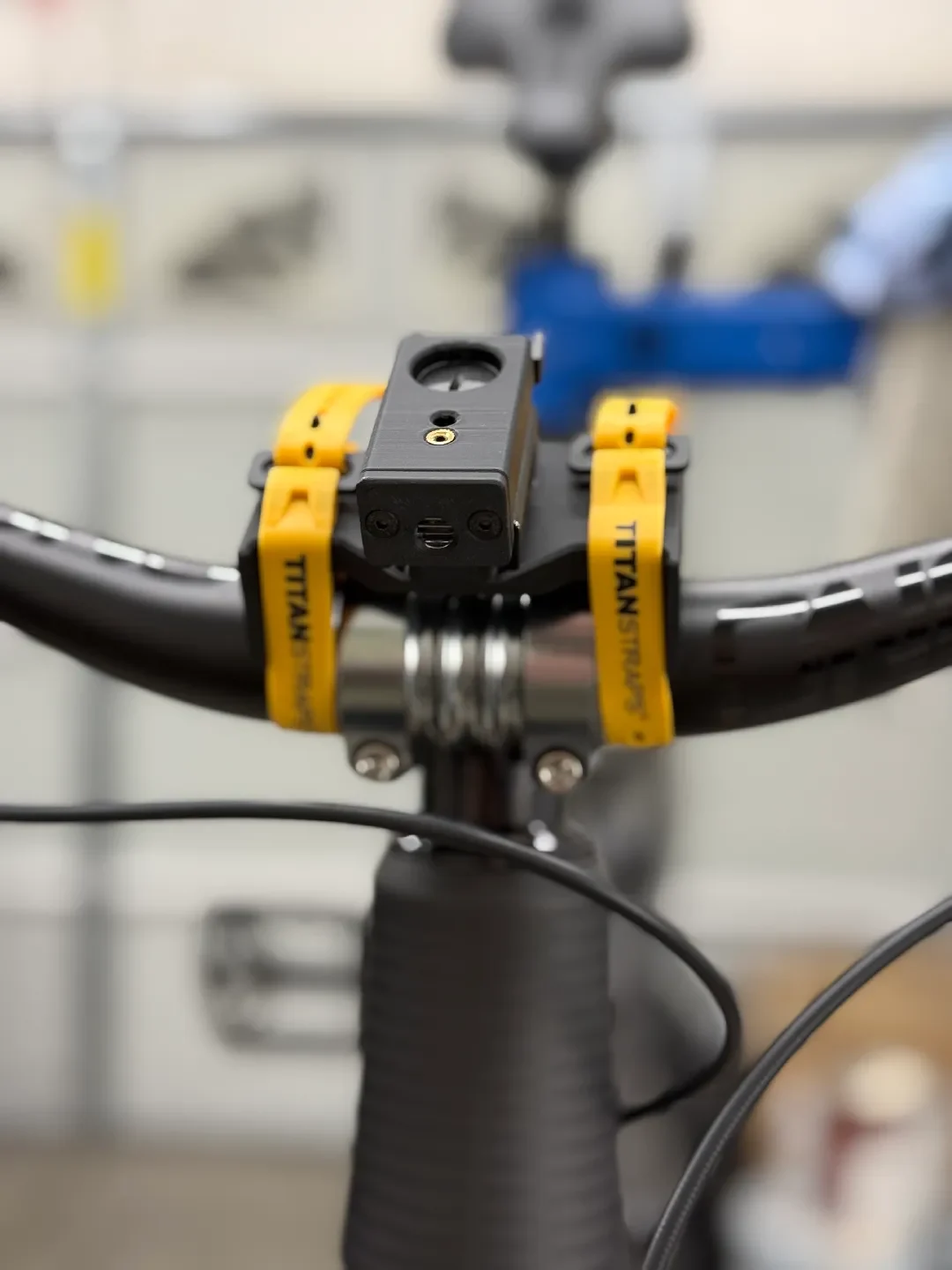

Крепление на руль имеет сзади «штифт», который можно использовать для центрирования крепления к выносу. Также в комплект входит приспособление для проверки и регулировки луча, чтобы убедиться, что оно «правдивое». Все детали можно печатать на одной пластине, а файл 3mf установлен для Bambu X1, созданного в OrcaSlicer.

Используемый лазер и линзы:

Лазер (16 долларов США) https://a.co/d/asVb1n6
Линзы (2 доллара) https://a.co/d/a4yR8j7
Включает в себя различные углы луча, я использовал 45*.

Необходимое оборудование:

M3x3x5 Вставки для термофиксации (3 шт.)
Винт M3x6 с плоской головкой (зенковкой) (2 шт.)
Установочный винт M3x6 (x1)

Соберите, как показано ниже. Как только лицевая панель объектива прикручена к корпусу держателя линзы, объектив зафиксируется на месте. Вы можете ослабить винты и использовать острую кирку или что-то еще, чтобы позже повернуть линзу, если это необходимо.

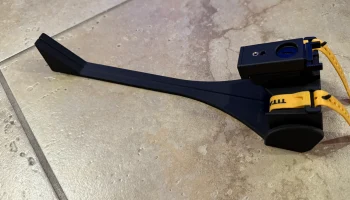

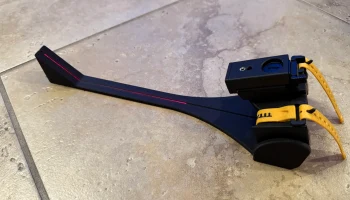

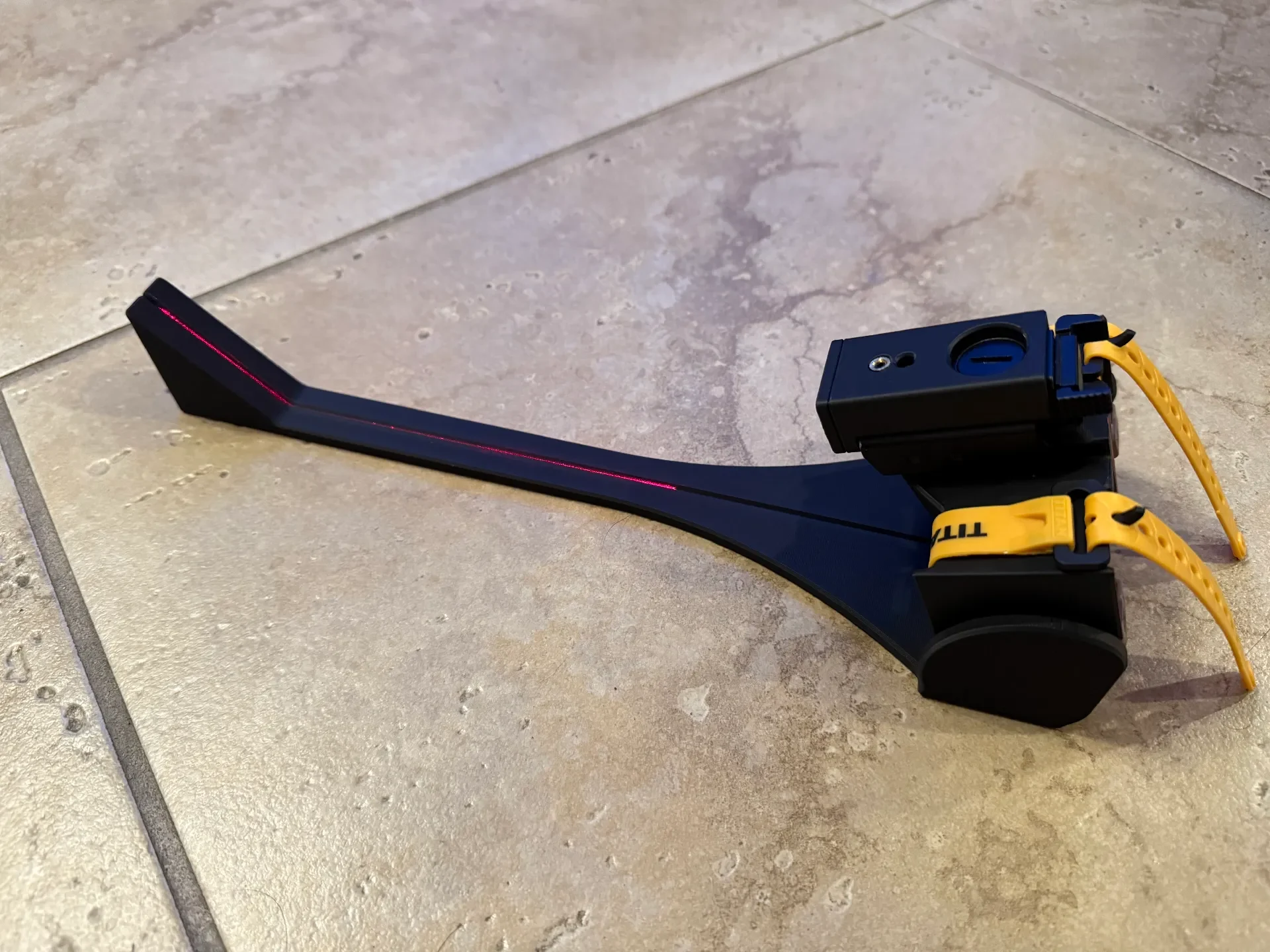

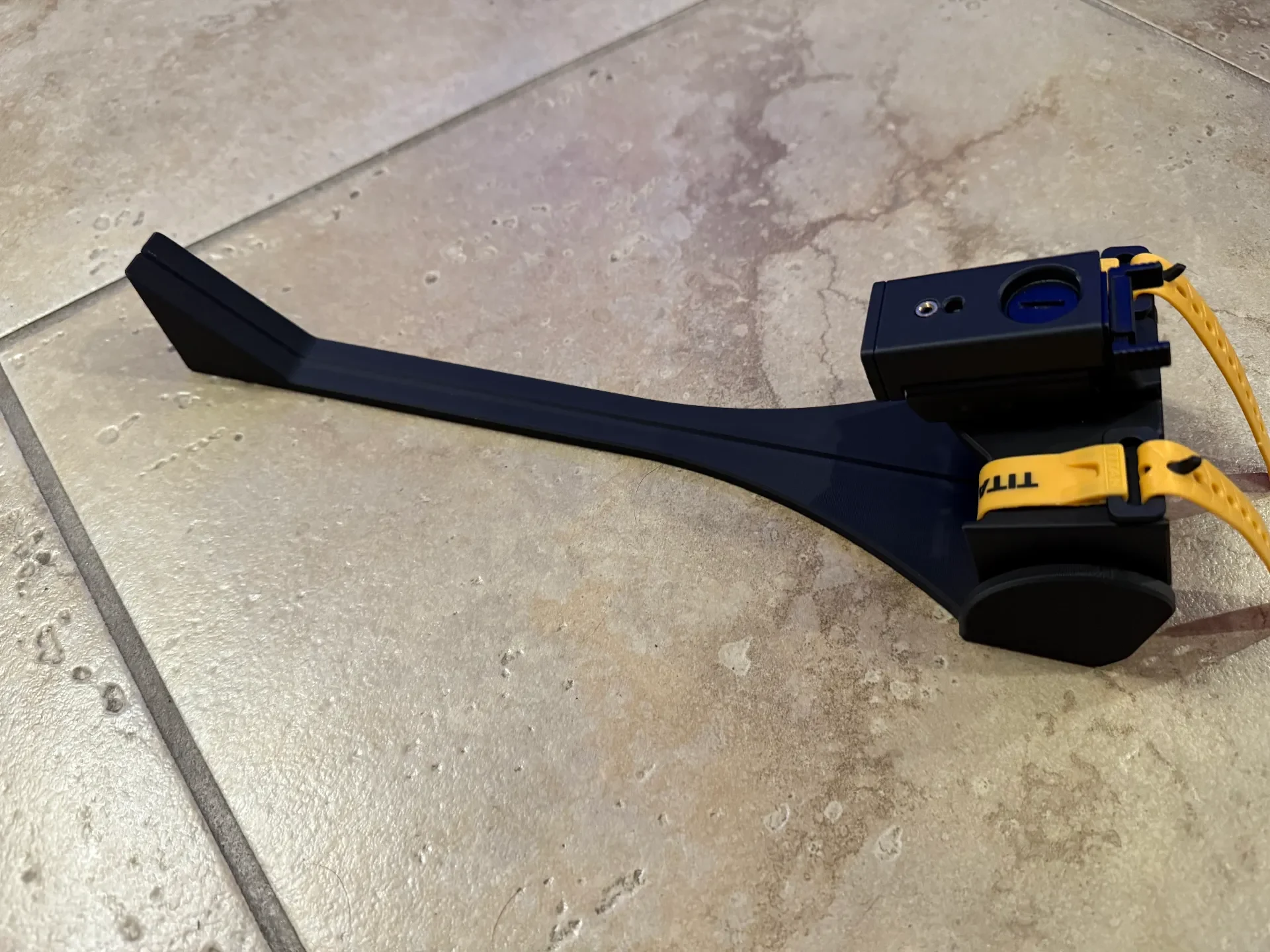

После сборки используйте приспособление, чтобы проверить балку и убедиться, что она прямая, прежде чем использовать ее на велосипеде.
