Отражатель велосипедных спиц

Основная исходная страница этой модели находится на GitHub. На странице GitHub могут быть более свежие обновления и более подробные инструкции.

Зайдите на мой сайт и ознакомьтесь с другими моими моделями. Не все из них опубликованы на Printables.

Что это такое?

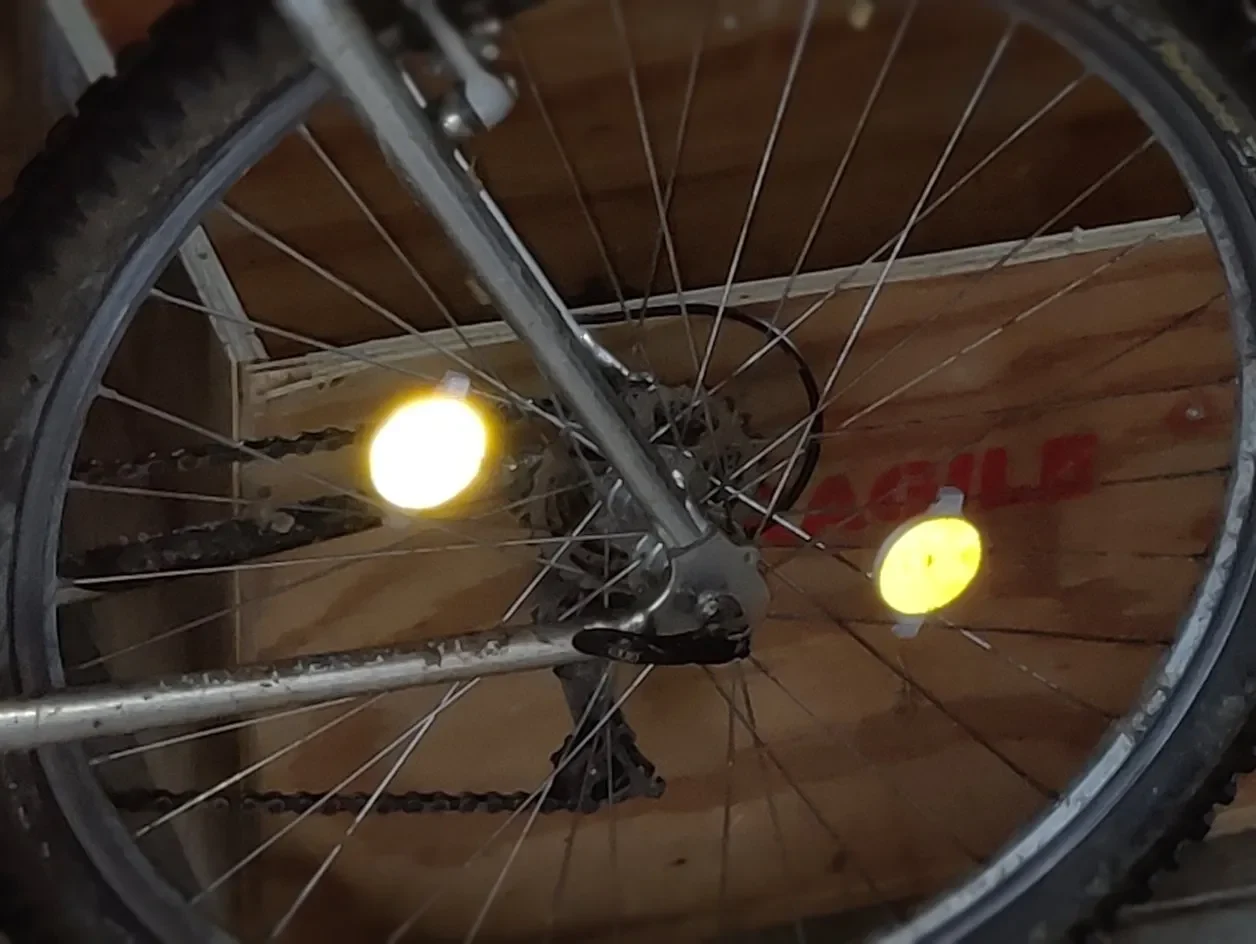

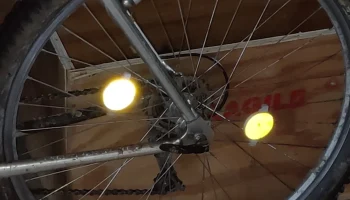

Это основа для 3D-печати для создания отражателей велосипедных колес на спицах. Отражатели можно быстро уст��новить и снять, что делает их полезными для временного разрешения использования прогулочного велосипеда на дорогах.
Чтобы они действительно работали как отражатели, требуется какая-то световозвращающая лента. Высококачественная лента, такая как лента 3М, которую я использовал, превзойдет классические оранжевые пластиковые отражатели «кошачий глаз». Не используйте простую зеркальную ленту, это должно быть что-то, что отправляет свет туда, откуда он пришел.

Они выпускаются в двух вариантах: 18 напильников предназначены для спиц диаметром 1,8 мм, 20 напильников предназначены для спиц диаметром 2,0 мм, а также имеют дополнительный боковой зазор. В случае сомнений распечатайте один из обоих вариантов и посмотрите, что работает лучше всего.

Печать

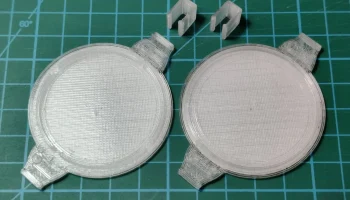

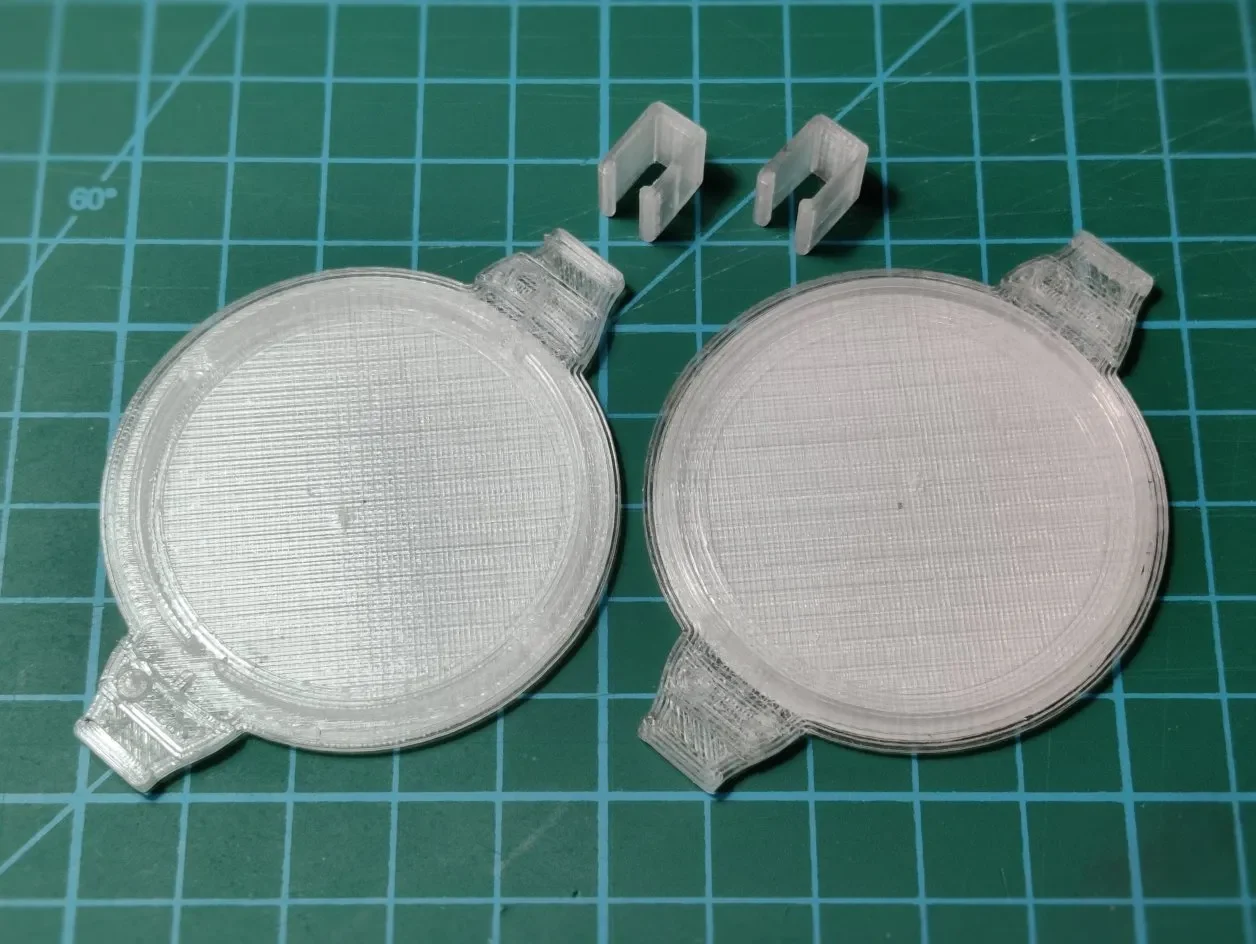

Из одного комплекта детали А + Б + 2 «замка» получится один отражатель. Возможно, вы захотите распечатать несколько запасных клипов на случай, если вы их потеряете или сломаете.

Я рекомендую PETG или другой прочный материал. ASA также будет хорошим выбором. PLA не рекомендуется использовать, поскольку он имеет тенденцию становиться хрупким с течением времени (особенно под воздействием непогоды), а монтажные зажимы, скорее всего, потеряют свою упругость из-за склонности PLA «ползти» под напряжением.

Я напеча��ал их с высотой слоя 0,2 мм. Заполнение должно быть 100%.

Монтаж

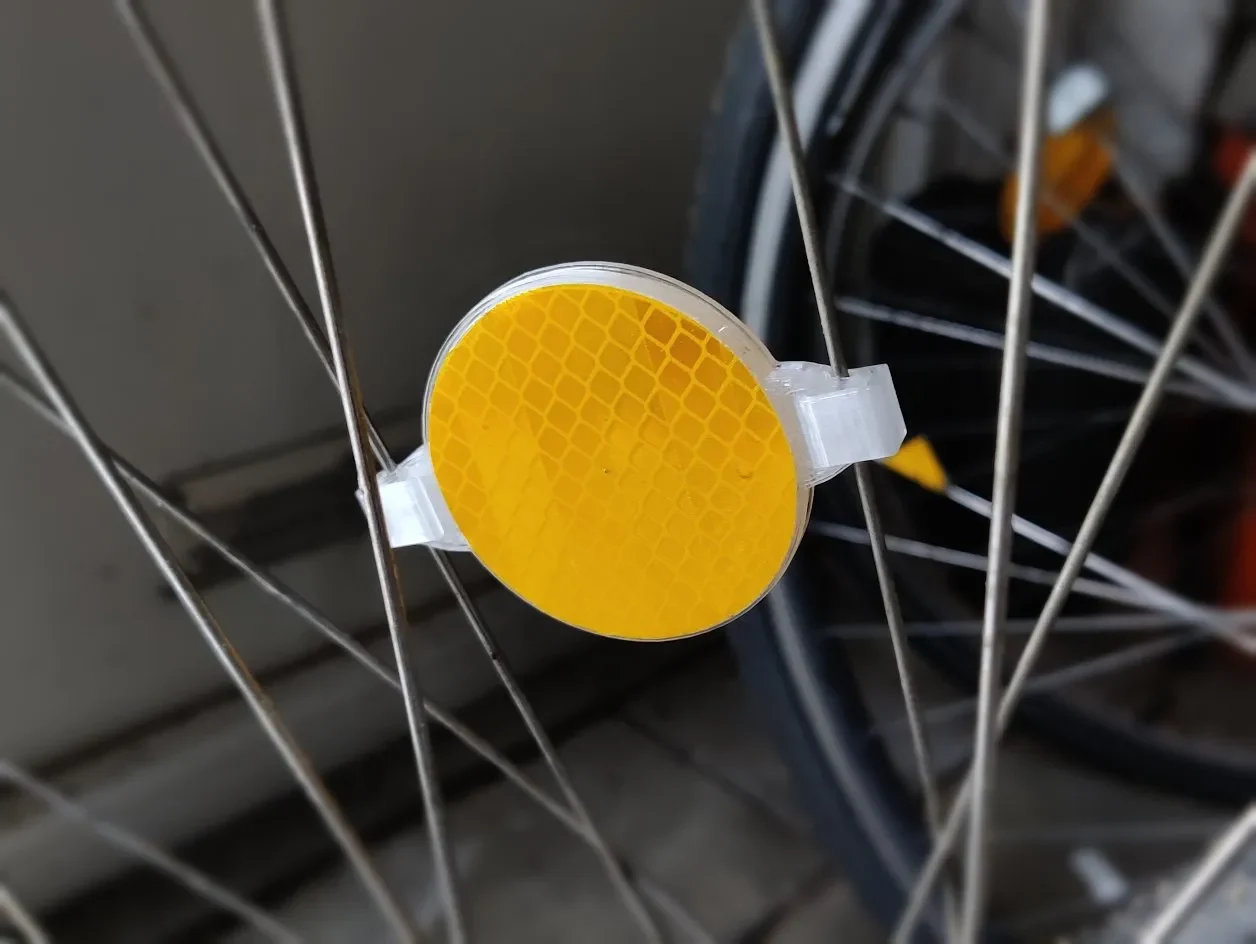

Приклейте диск световозвращающей ленты диаметром 50 мм к плоской стороне детали A и B и соедините детали вокруг пары спиц. Добавьте 2 фиксатора, надев их с боков. Чтобы снять, сдвиньте фиксирующие зажимы. Если отражатель недостаточно хорошо захватывает спицы и перемещается, вы можете д��бавить немного клейкой ленты в качестве прокладки.

Отказ от ответственности

Эта конструкция поставляется без каких-либо гарантий или обязательств. Будут ли отражатели разрешены для дорожного движения, будет зависеть от того, какую светоотражающую ленту вы используете.
