Комплект для переоборудования кофра рюкзака (без застежек...

Мотивация

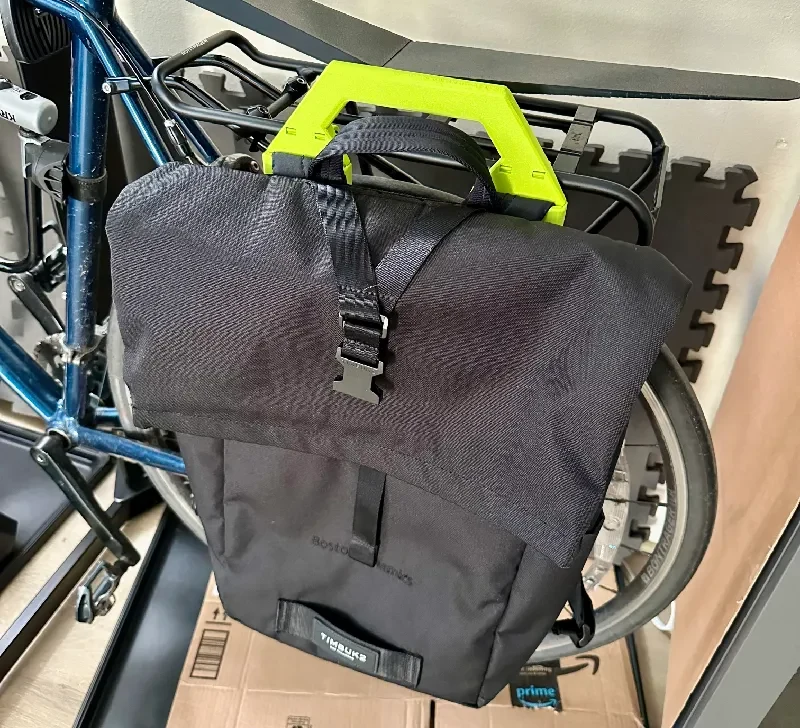

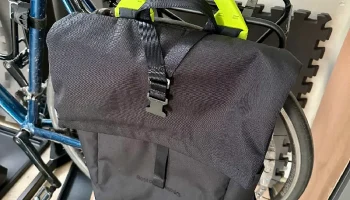

Я хотел использовать свой рюкзак в качестве корзины на задней стойке велосипеда и нашел в Интернете несколько решений, которые включают в себя просверливание ремня рюкзака или прикручивание зажимов к ремням. Мне хотелось чего-то, что не требовало бы дополнительного оборудования и было бы съемным. Кроме того, в ходе экспериментов я обнаружил, что наличие жесткой ручки, соединяющей детали, которые крепятся к стойке, гораздо удобнее снимать и ставить рюкзак на стойку, поэтому я включил это в свою констр��кцию.

Я также хотел поэкспериментировать с конструкциями с защелками, которые в итоге использовал как для соединения частей крючка, так и зажима с основной частью ручки.

Важное примечание: я использую эту систему на своем велосипеде уже несколько недель для покупки продуктов, и у меня не возникло никаких проблем. Однако я не кладу в рюкзак более 15 фунтов и не стал бы использовать эту систему для перевозки чего-либо слишком ценного или тяжелого.

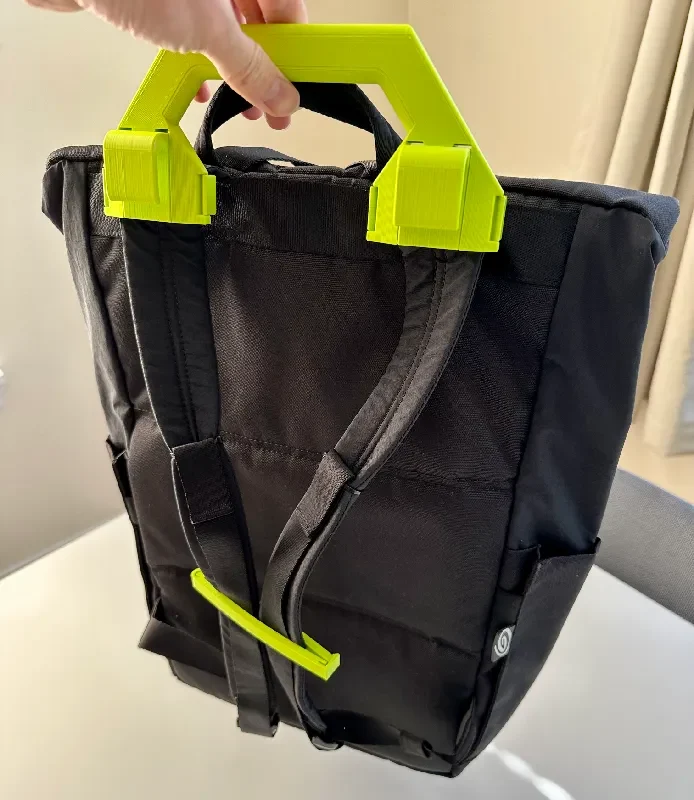

Важное примечание: важно иметь что-то, что не позволит лямкам рюкзака мешать спицам задних колес при использовании этой системы. Я обнаружил, что использование зажимов для сумок, чтобы скрепить ремни вместе, или что-то подобное — довольно эффективный способ сделать это.

Подробности

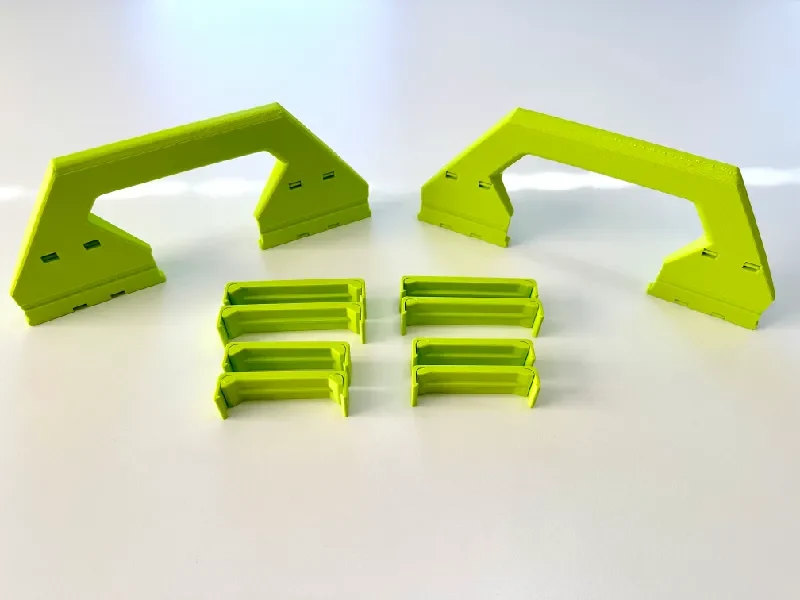

На один рюкзак вам понадобится:

2x крючка
2 зажима (т. е. 55x2,5 означает ширину ремня 55 мм, зазор 2,5 мм между зажимом и ручкой)
1 ручка (т. е. 140x55 означает 140 мм между центрами ремней, ширина ремня 55 мм)
Необходимо совместить первую цифру в названии зажима со второй цифрой в названии ручки.

Существует несколько размеров зажимов и ручек, но крючки подходят всем (т. е. при условии, что трубы крепления для велосипедов имеют диаметр 10 мм). Чтобы правильно выбрать размеры:

Измерьте расстояние между центрами лямок рюкзака в той точке, за которую вы собираетесь его повесить, и выберите размер ручки, первое число которого ближе всего к этому измерению (в мм). Если ни один из размеров ручки не подходит, вы можете использовать нож или другой инструмент для модификации, чтобы удалить фактическую часть ручки, чтобы у вас было 2 независимых узла крючка/зажима.
Измерьте ширину лямок рюкзака. Если они 50 мм или меньше, выберите ручки с маркировкой «x55», а если они шире 50 мм, выберите «x70».
Измерьте толщину (несжатых) лямок рюкзака. Если они около 5 мм или меньше, выберите зажимы с надписью «x2,5», если они толще примерно 5 мм, выберите «x5» (это зависит от того, насколько мягкие ваши ремни, поэтому могут потребоваться некоторые эксперименты).

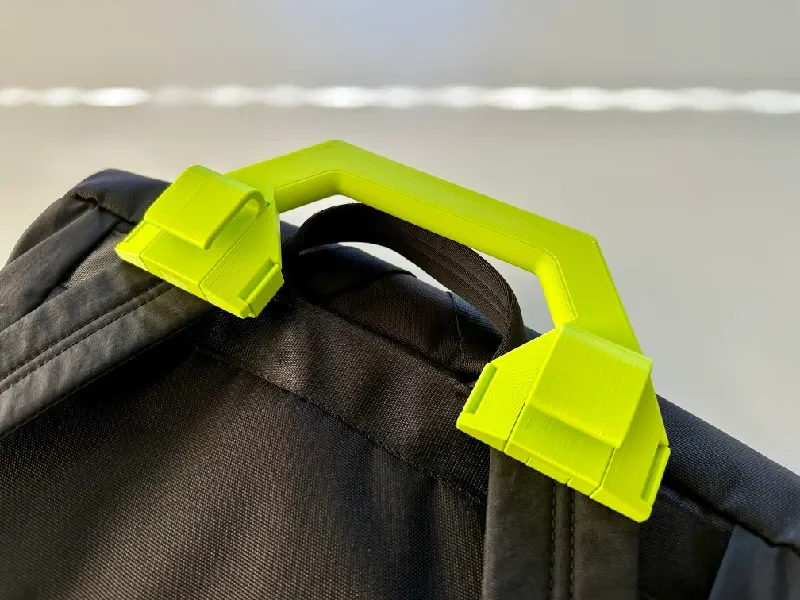

Если вы намерены по-прежнему использовать рюкзак в качестве рюкзака с установленным комплектом для переоборудования, я рекомендую размещать их как можно выше, что обычно составляет несколько см от места соединения лямок с рюкзаком. Если у вас широкие плечи, вы также можете выбрать более широкую ручку, чтобы лямки могли больше растягиваться, когда вы носите рюкзак.
Советы по печати
Я тестировал эту систему только с ABS и не рекомендовал бы использовать PLA, потому что он очень хрупкий, но PETG может быть разумным решением.
Я предусмотрел некоторые допуски для деталей с защелкой, но они по-прежнему достаточно плотны, поэтому вам нужно будет настроить такие параметры, как множитель экструзии и тому подобное, на вашем принтере.
Я напечатал это с высотой слоя 0,2 мм, 4 периметрами и заполнением 40%. Четыре периметра важны для обеспечения плотной печати защелкивающихся зажимо��.
Для печати частей крючка необходимы опоры, поэтому может потребоваться некоторая очистка, чтобы обеспечить хорошее прилегание к ручке.

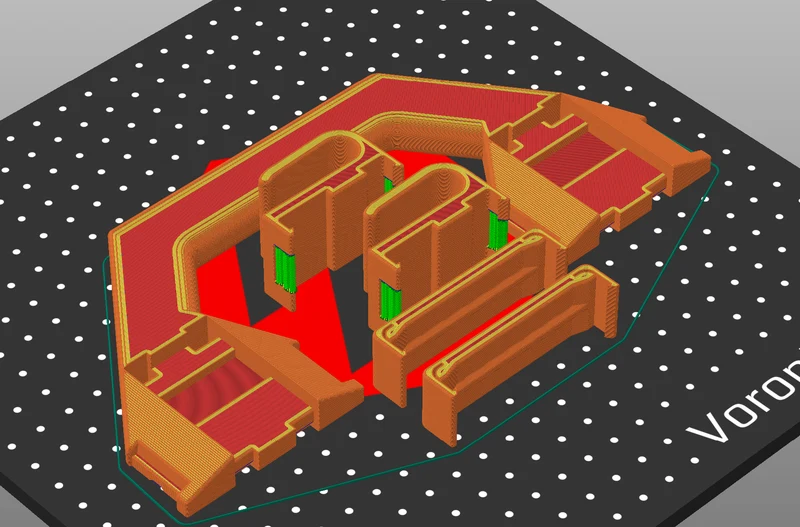

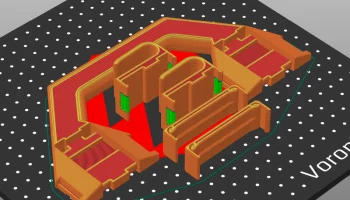

Рекомендуемая схема нарезки указана на фотографиях.

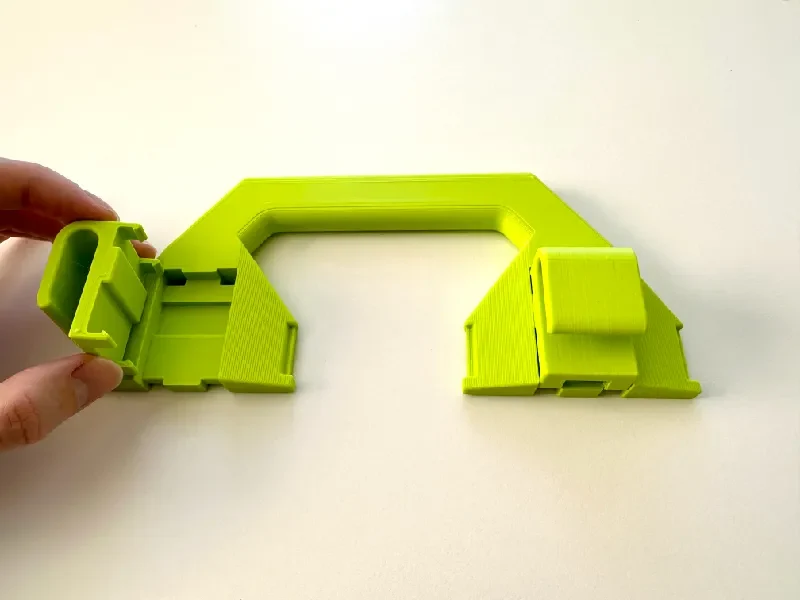

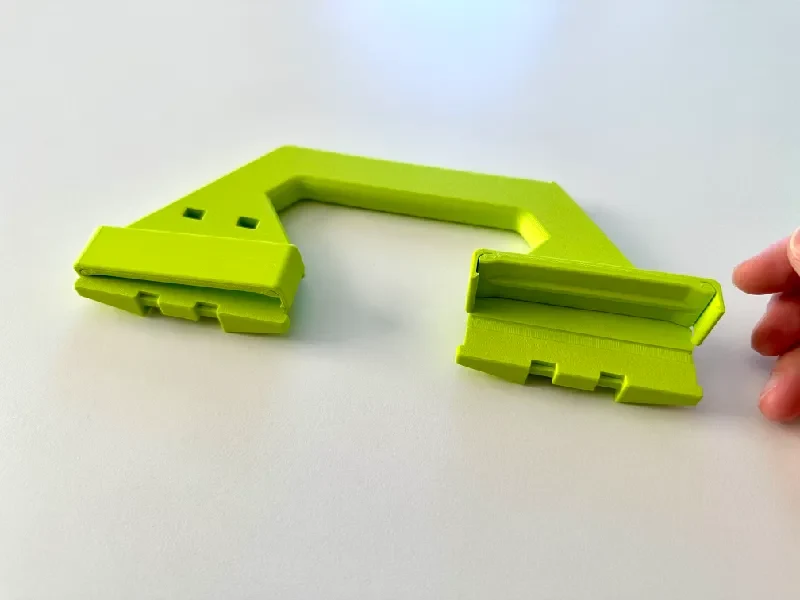

Инструкция по сборке и снятию/установке гифок на фотографиях.
