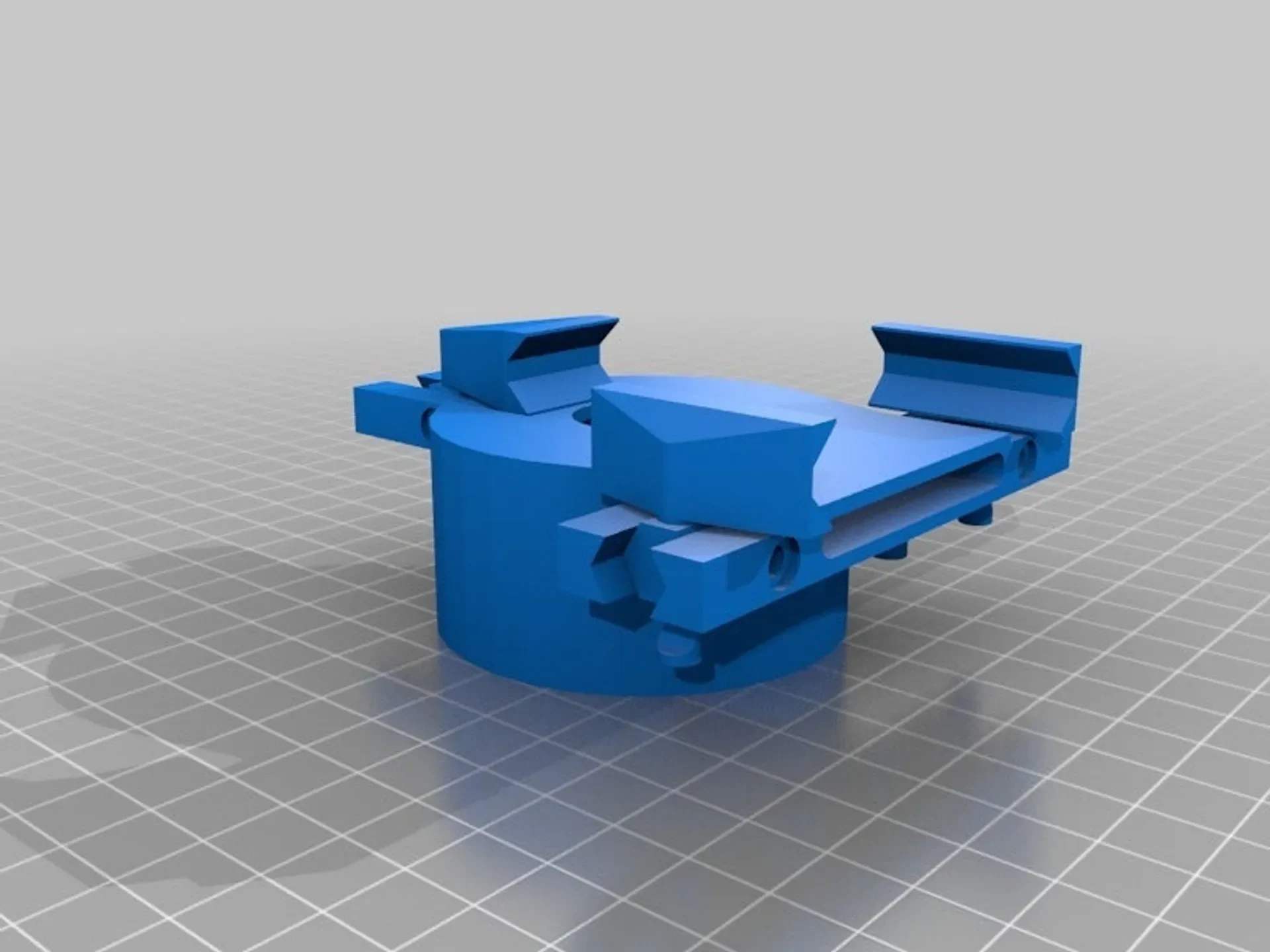

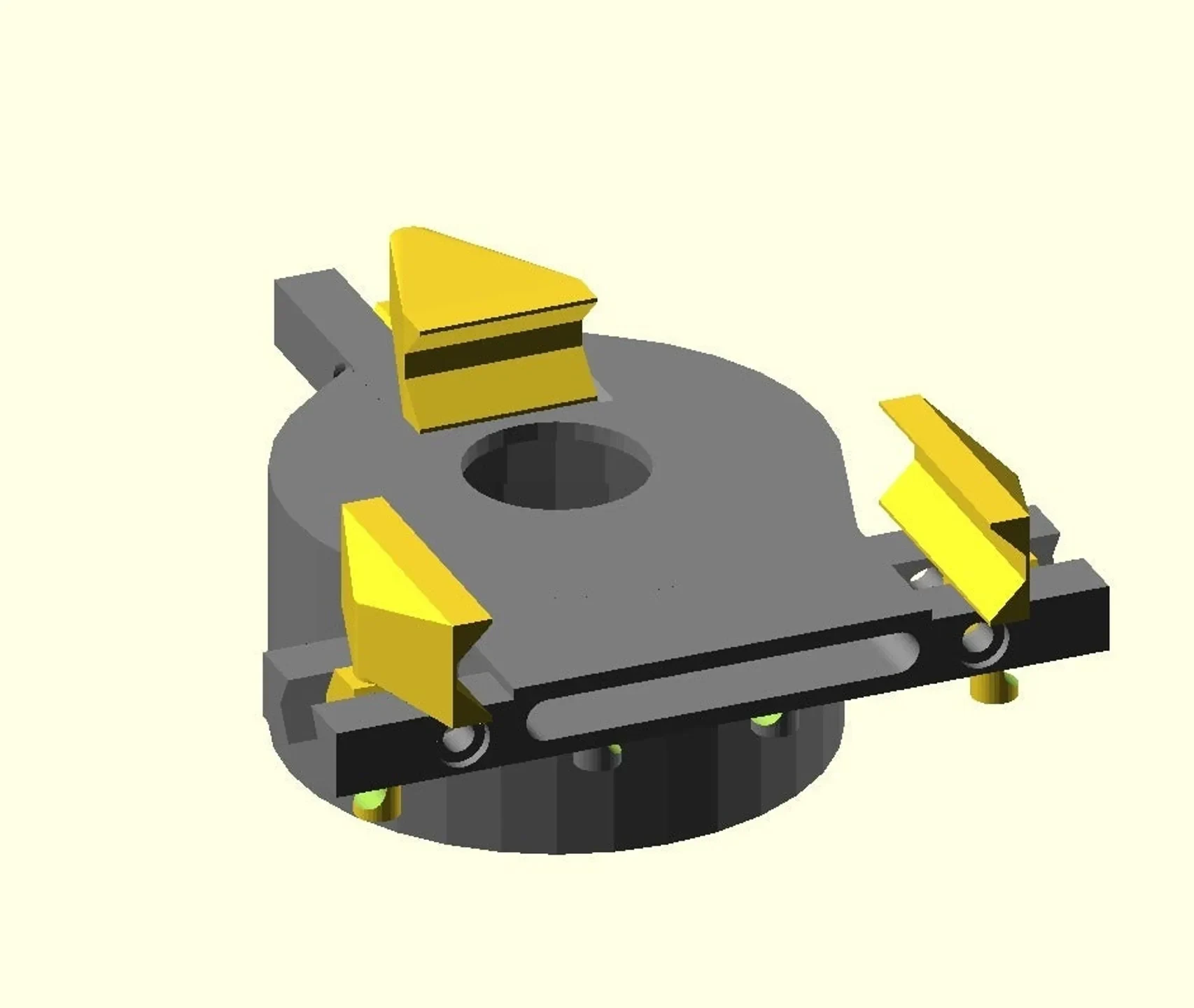

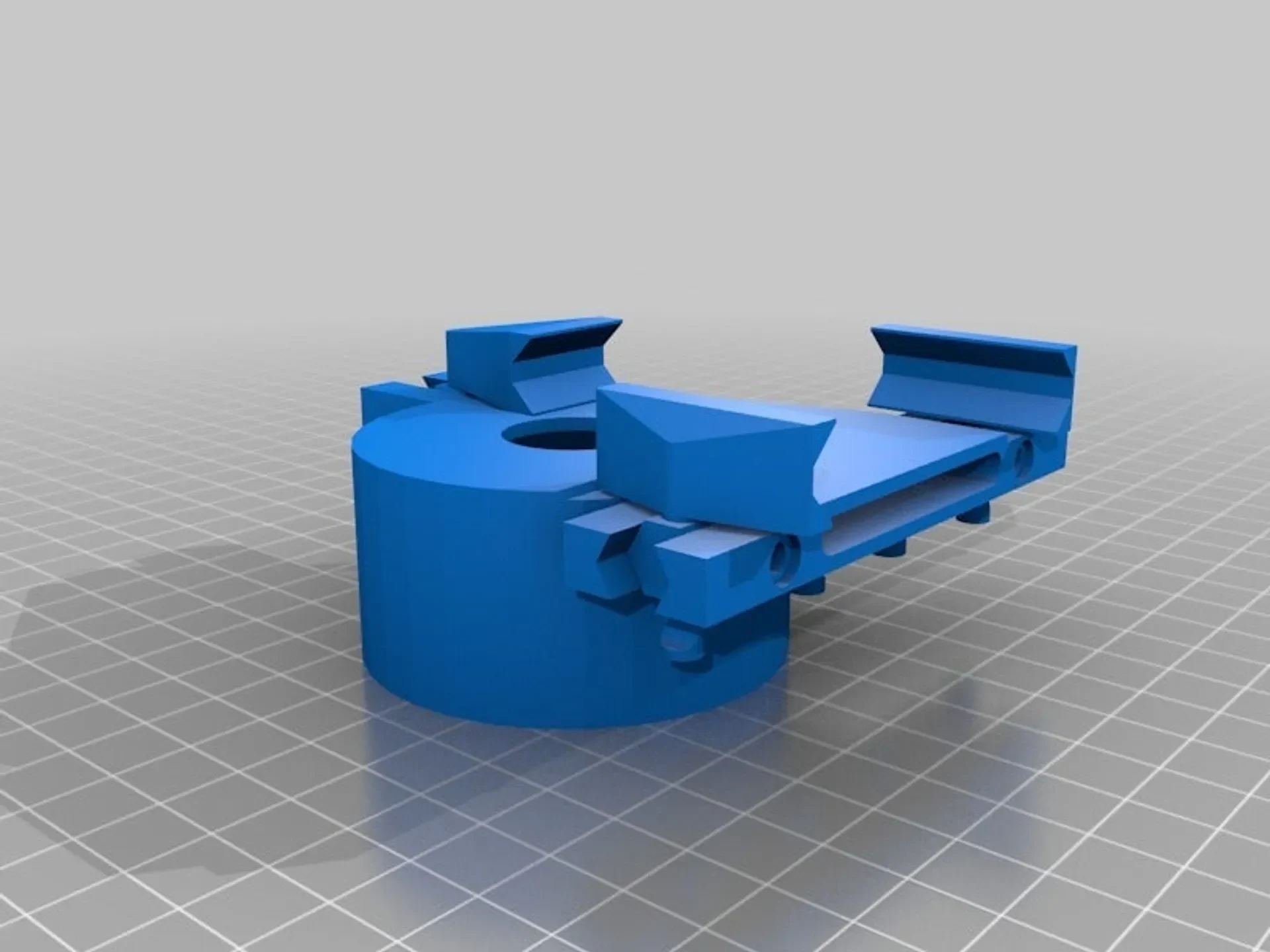

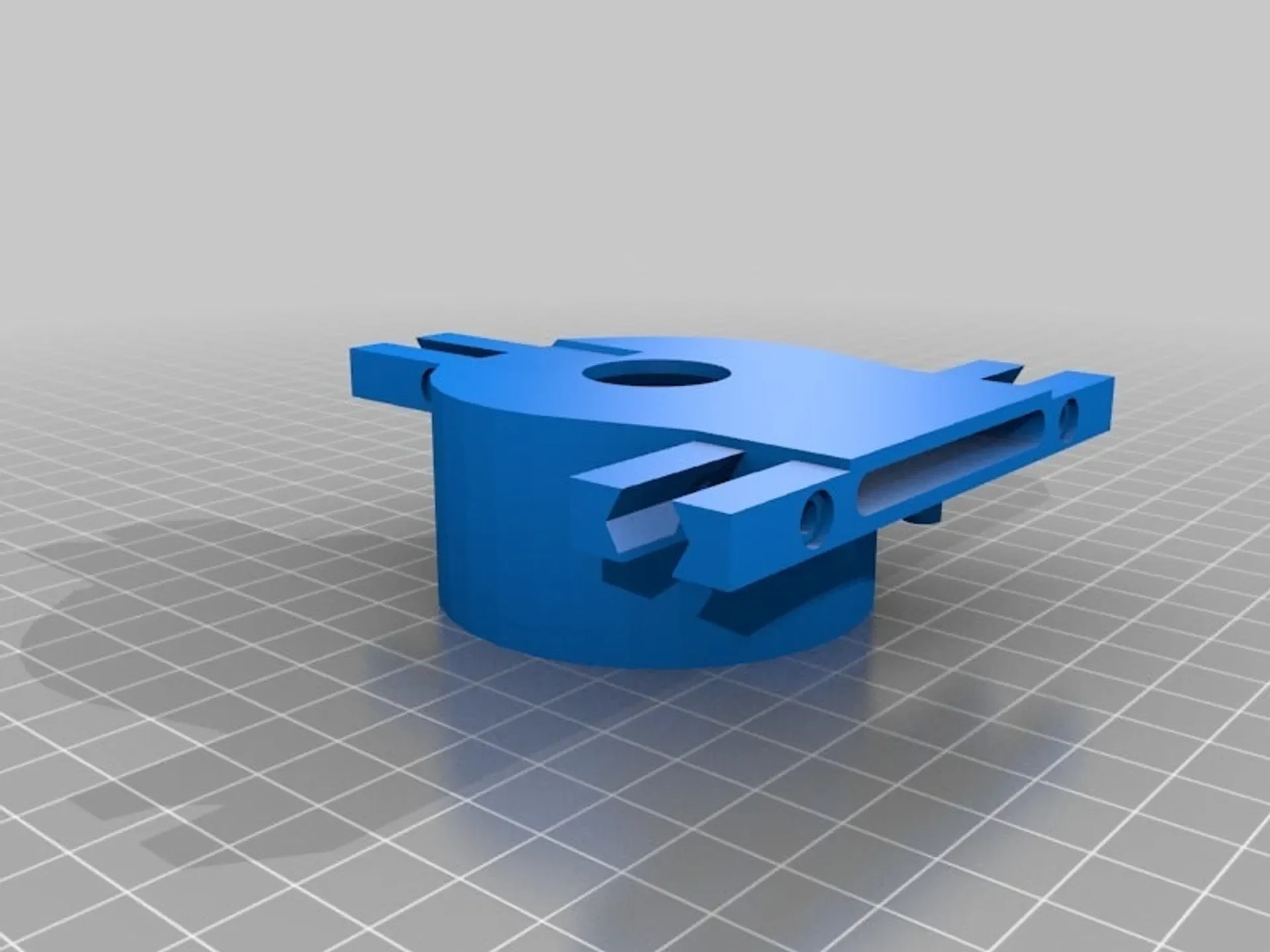

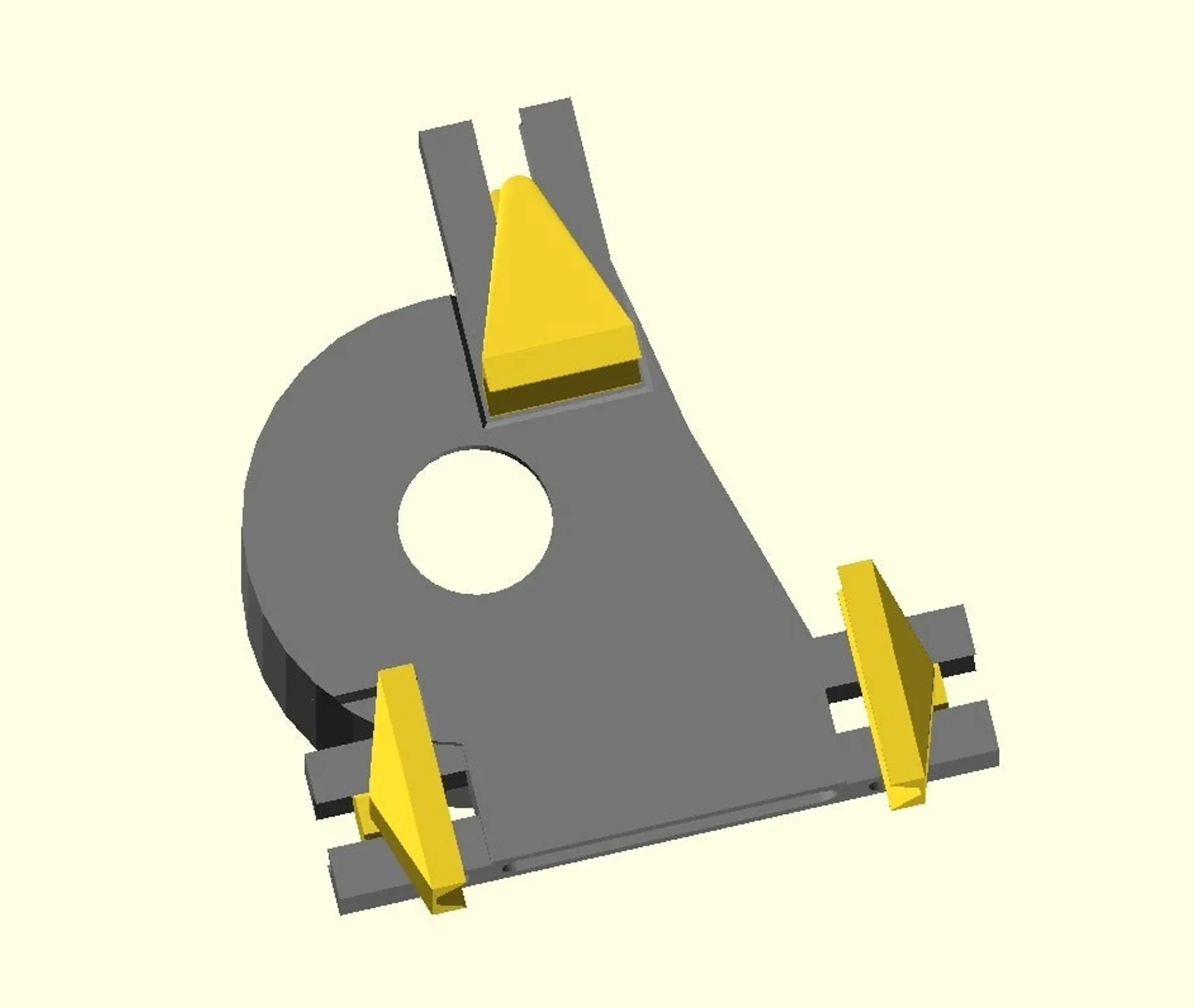

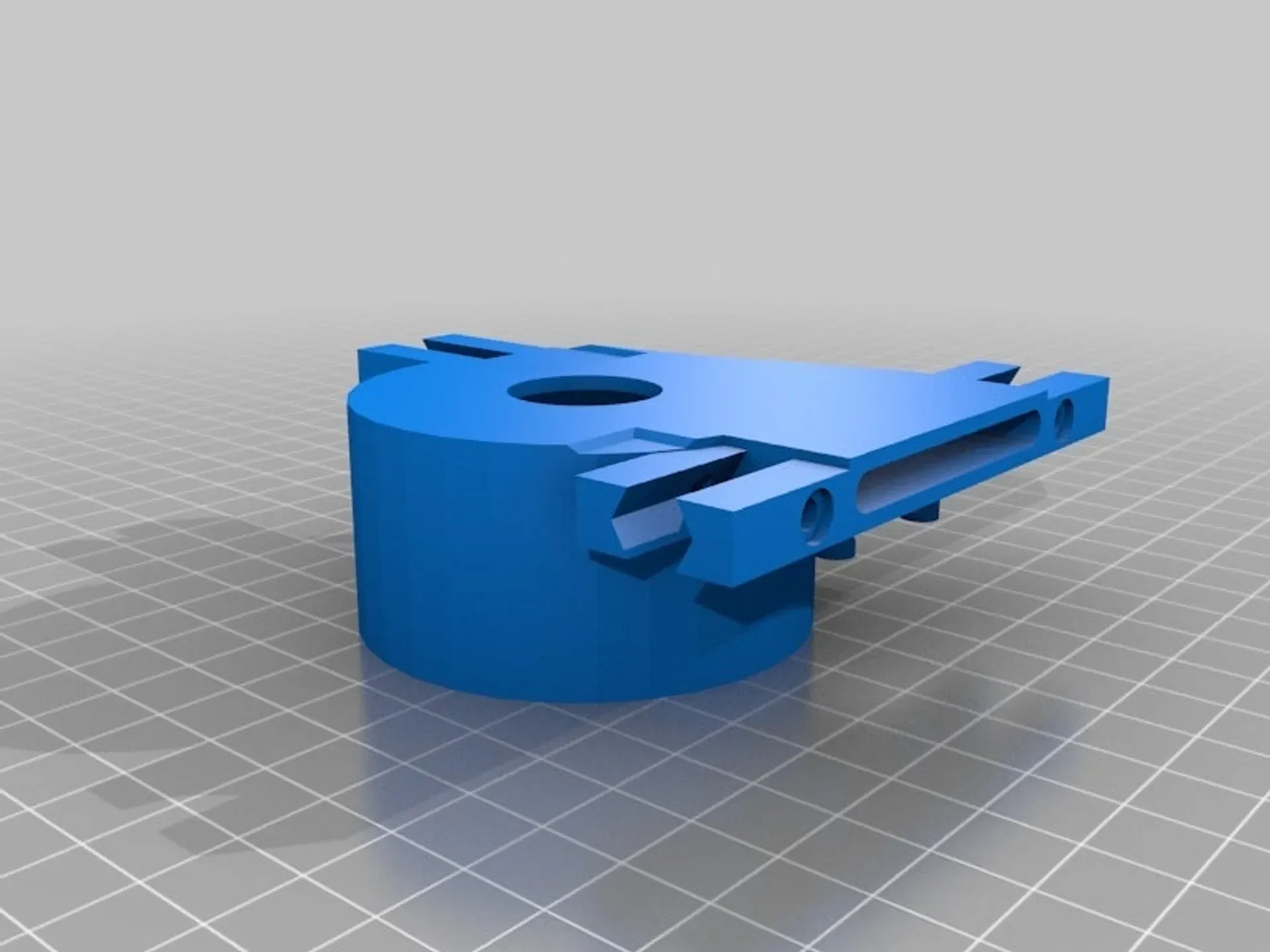

Параметрический адаптер смартфон-окуляр

Обновление от 31 марта 2018 г.: улучшены скругления корпуса возле краев зажима.
Обновление от 26 марта 2018 г.: объектив камеры теперь может быть смещен от центра, исправлена проблема «неупорядоченных лиц» при экспорте STL, новое отверстие для освещения.
Обновление от 26 марта 2018 г.: улучшенная защита от рассеянного света, улучшенная параметризация

Обновление от 24 марта 2018 г.: улучшенная параметри��ация, больше комментариев в коде.
(Например, для дигископирования/фоноскопирования. Может быть параметризован для астротелескопов, микроскопов, биноклей...)

Настраиваемый

Регулируется при печати
Версия по умолчанию

подходит для окуляра Kowa TE-11WZ

принимает смартфоны шириной 60-70 мм.

принимает смартфоны с центром объектива камеры на расстоянии 15-25 мм от верхнего края
Требуются дополнительные детали:

2 винта M3 x 20 мм с шестигранной гайкой

3 шт резинки
Использование:

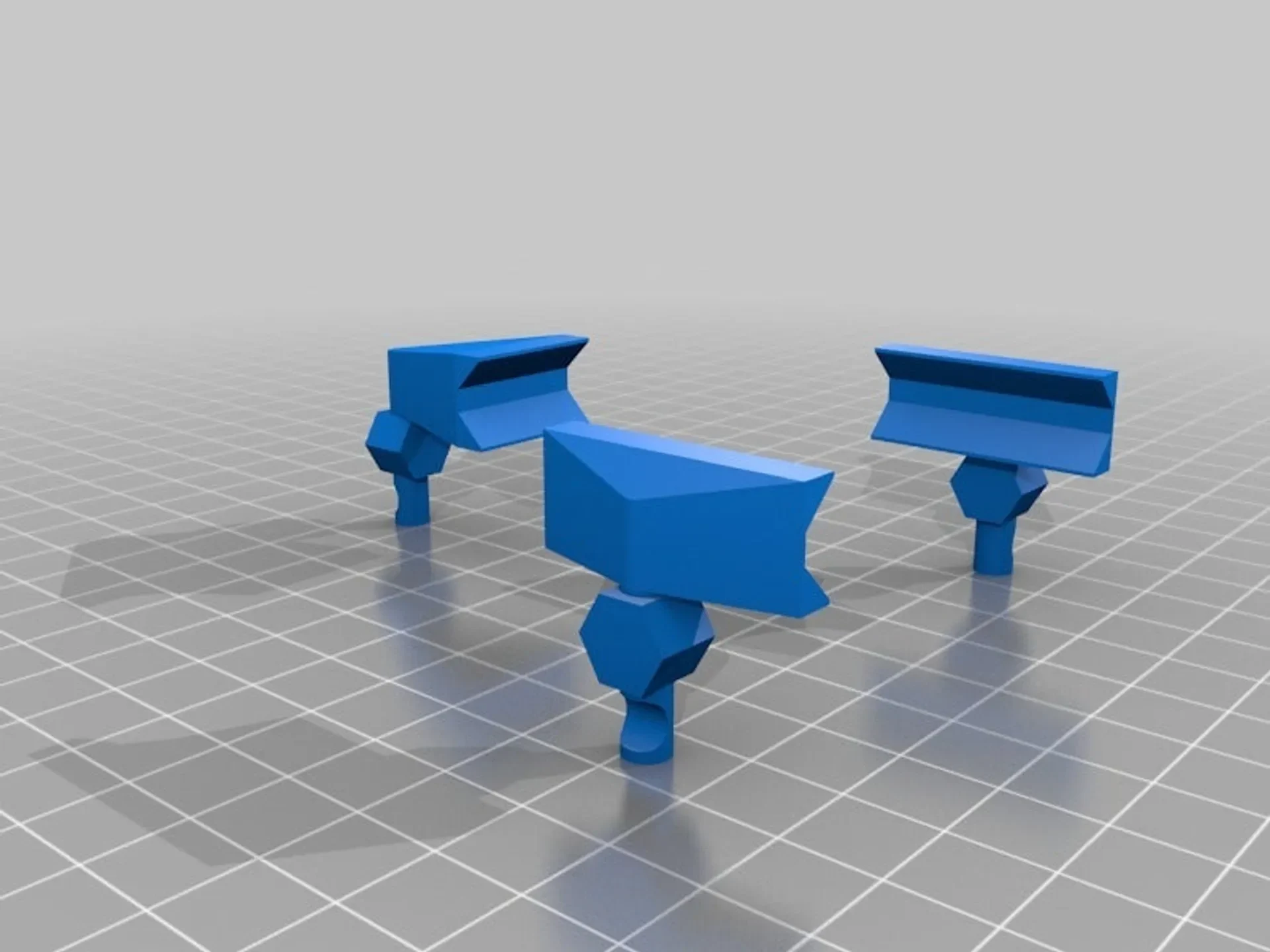

1) Вставьте винт М3 с гайкой в одну из боковых направляющих зажима.
2) Отрегулируйте соответствующий боковой зажим так, чтобы камера располагалась по центру над окуляром.
3) Затяните винт.
4) Вставьте винт М3 с гайкой в ​​верхнюю зажимную планку.
5) Отрегулируйте верхний зажим так, чтобы камера располагалась по центру окуляра в продольном направлении.
6) Затяните винт.
7) Оберните резинкой каждую группу из трех стоек под каждым зажимом.

Телефон можно вставлять и вынимать, смещая свободно перем��щающийся боковой зажим против силы резинки.

(Две другие резинки служат лишь для предотвращения потери зажима в случае случайного ослабления винта. Лишнее отверстие М3 лишнее… если зафиксировать оба боковых зажима, то вставлять-вынимать телефон будет неудобно :-)

Если у вас есть отзывы о дизайне, пожалуйста, дайте мне знать в комментариях!

Распечатать инструкции
Категория: Обзор камеры

Параметрический адаптер смартфон-окуляр

Обновление от 31 марта 2018 г.: улучшены скругления корпуса возле краев зажима.
Обновление от 26 марта 2018 г.: объектив камеры теперь может быть смещен от центра, исправлена проблема «неупорядоченных лиц» при экспорте STL, новое отверстие для освещения.
Обновление от 26 марта 2018 г.: улучшенная защита от рассеянного света, улучшенная параметризация

Обновление от 24 марта 2018 г.: улучшенная параметризация, больше комментариев в коде.
(Например, для дигископирования/фоноскопирования. Может быть параметризован для астротелескопов, микроскопов, биноклей...)

Настраиваемый

Регулируется при печати
Версия по умолчанию

подходит для окуляра Kowa TE-11WZ

принимае�� смартфоны шириной 60-70 мм.

принимает смартфоны с центром объектива камеры на расстоянии 15-25 мм от верхнего края
Требуются дополнительные детали:

2 винта M3 x 20 мм с шестигранной гайкой

3 шт резинки
Использование:
1) Вставьте винт М3 с гайкой в одну из боковых направляющих зажима.
2) Отрегулируйте соответствующий боковой зажим так, чтобы камера располагалась по центру над окуляром.
3) Затяните винт.
4) Вставьте винт М3 с гайкой в ​​верхнюю зажимную планку.
5) Отрегулируйте верхний зажим так, чтобы камера располагалась по центру окуляра в продольном направлении.
6) Затяните винт.
7) Оберните резинкой каждую группу из трех стоек под каждым зажимом.

Телефон можно вставлять и вынимать, смещая свободно перемещающийся боковой зажим против силы резинки.

(Две другие резинки служат лишь для предотвращения потери зажима в случае случайного ослабления винта. Лишнее отверстие М3 лишнее… если зафиксировать оба боковых зажима, то вставлять-вынимать телефон будет неудобно :-)

Если у вас есть отзывы о дизайне, пожалуйста, дайте мне знать в комментариях!

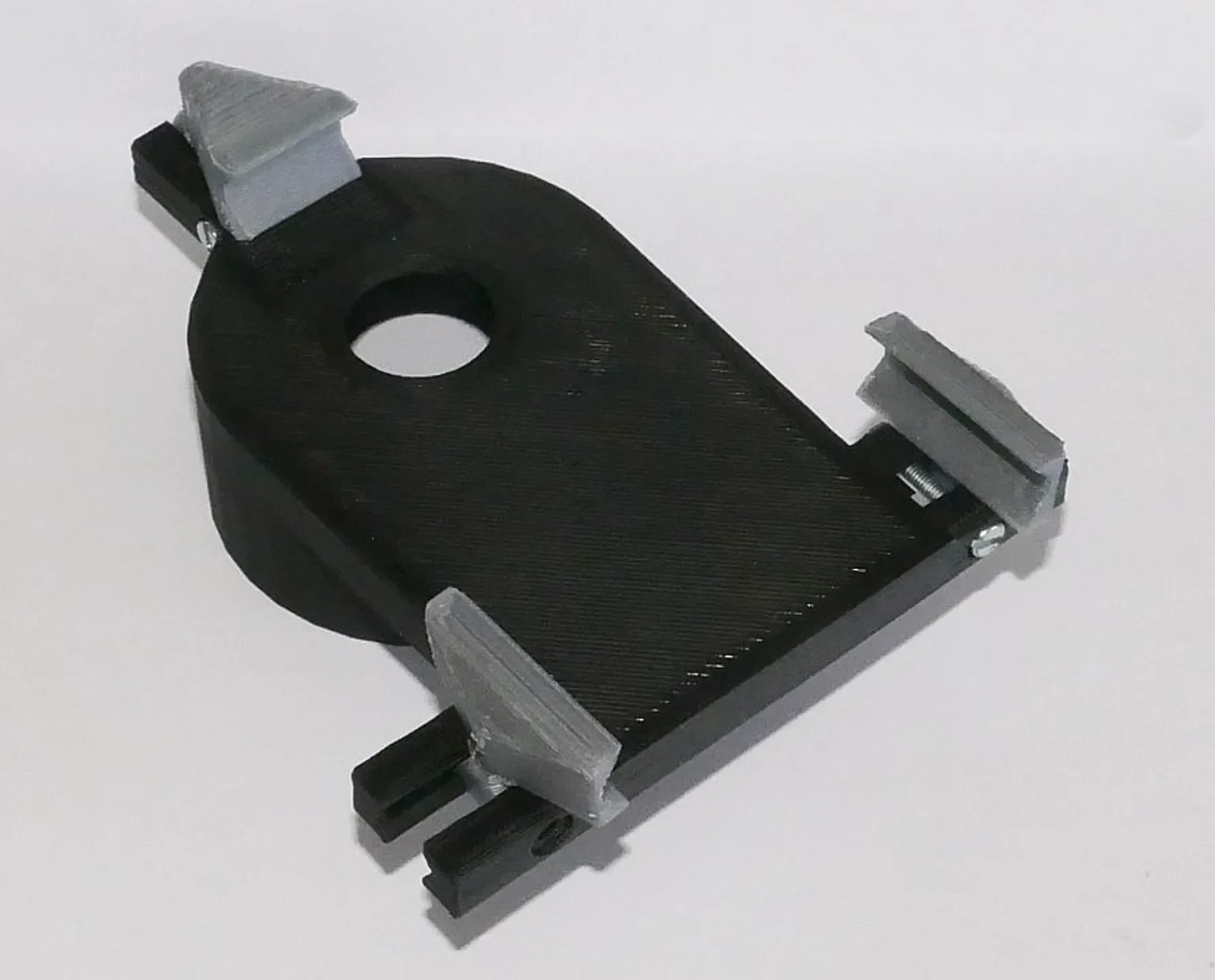

Результаты испытаний

Версия от 31 марта 2018 г.

Адаптер функциональный, но не идеальный, потому что...

1)… телефон держат ближе к центру, а объектив камеры — вверху. Это означает, что даже небольшой люфт телефона в зажимах может привести к смещению объектива.

2)… нет фиксатора, мешающего телефону выскользнуть вниз.

3)… стойки плохо скользят по направляющим из-за слишком больших допусков, что приводит к перекосу и последующему засорению.

4)… фиксация зажимов путем затягивания винта в основании направляющих не совсем удовлетворительна, вероятно, из-за ограниченности рычагов.
