Крепление для велосипедной вилки | Сменные проставки для ...

Проект

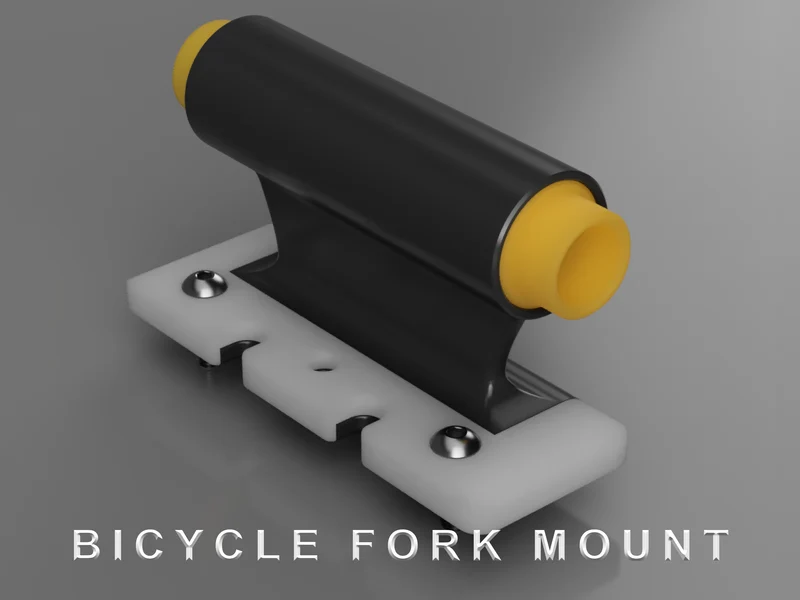

Компактная и прочная опора для крепления передней вилки велосипеда к верстаку, стойке или полу автомобиля. Кузов принимает сменные проставки для основных стандартов передней сквозной оси; основание крепится тремя винтами М5 или двумя болтами М8. Разработан для несложной печати FDM, прочный и модульный.

Совместимость (спереди)
QR 9×100 (классический)
12х100 (дорога/гравий/легкий XC)
15 × 100 (без Boost MTB)
15×110 Boost (современный MTB)
20×110 (DH/фрирайд)

Что включено (файлы)

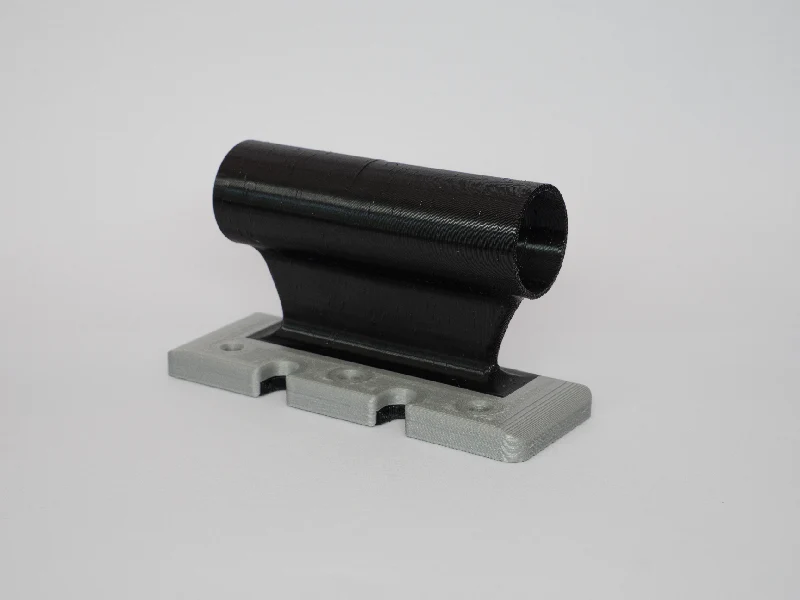

Корпус моста (основная опора)
Опорная пластина с отверстиями M5 и пазами M8.

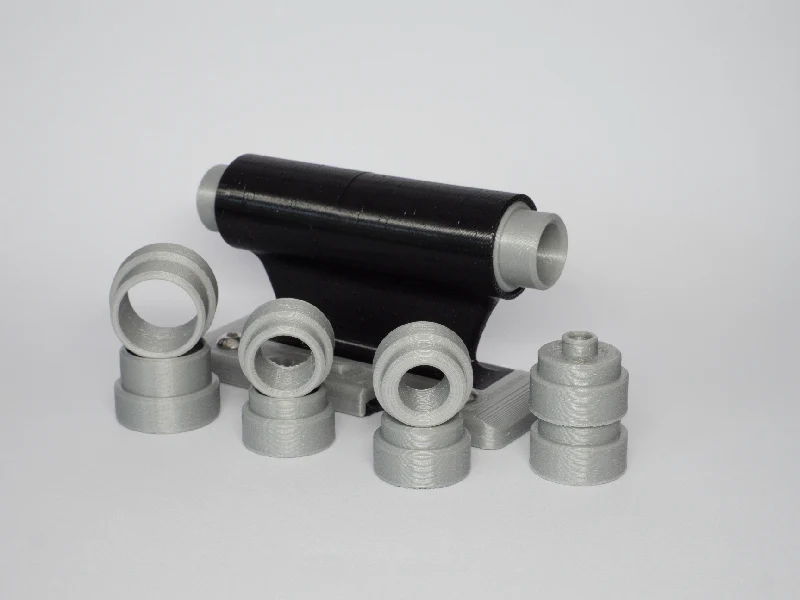

Проставки: QR 9×100, 12×100, 15×100, 15×110 Boost, 20×110

Печать и материалы
Материал: PETG или ABS/ASA. Избегайте использования PLA при воздействии тепла/солнечного света.
Слой: 0,20 мм (0,28 мм подходит для проставок)
Периметры: 5-6 по кузову и проставкам.
Заполнение: 60-100 % (проставки 80-100 %) (на всякий случай я использовал 80 %)
Положение шва: хотя это немного влияет на эстетику, я предпочел использовать случайный порядок, чтобы придать больше структуры.
Опоры: для использования на основном корпусе и на проставке QR 9x100 (я использовал опору вала с порогом 40 %).
Ориентация в плоскости печати: основной корпус и прокладки вертикальные (слои в виде колец → лучшее радиальное сопротивление); базовая квартира.

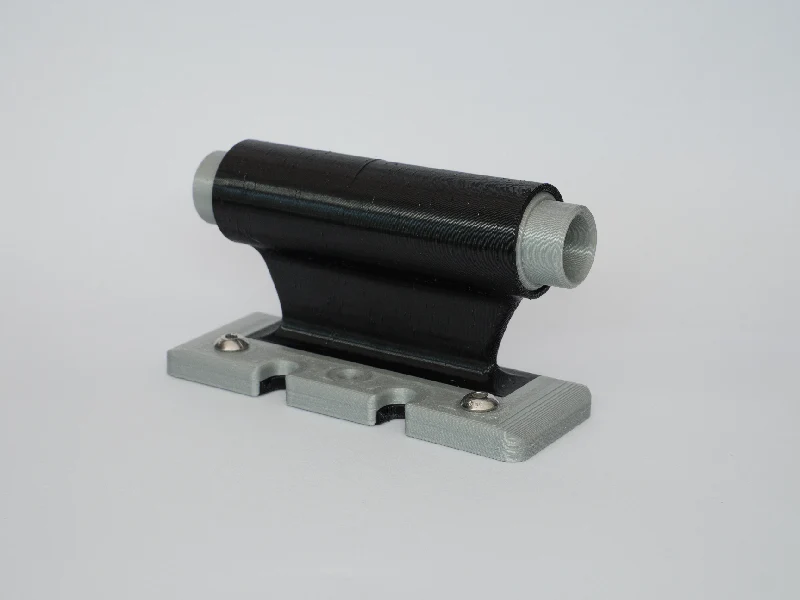

Сборка
Распечатайте корпус, опорную пластину и проставки по вашему стандарту.
Выровняйте опорную пластину и корпус, прикрутите их к поверхности винтами M5 или M8, в зависимости от поверхности или профиля, которые вы решите использовать (рекомендую использовать шайбы).
Вставьте проставки в трубку корпуса (при необходимости используйте каплю цианакрилата или две точки горячего клея; мои подошли идеально).
Поместите вилку и вставьте сквозную ось через проставки.
Не забудьте затянуть ось ;-)

Примечания к проектированию
Фаски на отверстиях помогают вставить штифт.
Интегрируйте «плечи» на корпус для распределения изгибающих моментов.
При креплении к тонкой древесине используйте большие шайбы или заднюю пластину.
Если вам нужно помыть велосипед на месте, рассмотрите винты из нейлона/PA-CF и нержавеющей стали.

!!! Безопасность и ограничения !!!!

Рассчитан на типичные статические нагрузки (велосипеды массой 12-20 кг). Всегда проверяйте установку: допуски, материал, заполнение и винты сильно влияют на сопротивление.

Не используйте в качестве точки крепления для автомобильного транспорта без дополнительных сертифицированных систем. Используйте на свой страх и риск.

Варианты / настройки
Дополнительные прокладки разных цветов для обозначения стандарта.
Нижняя пластина для профилей 2020/2040 с Т-образными гайками.

Журнал версий

v1.0: первоначальная версия — корпус + опорная пластина, QR-прокладки 9x100/12x100/15x100/15x110/20x110, файлы STL включены.
