Ручка для быстросъемной велосипедной вертела - версия с р...

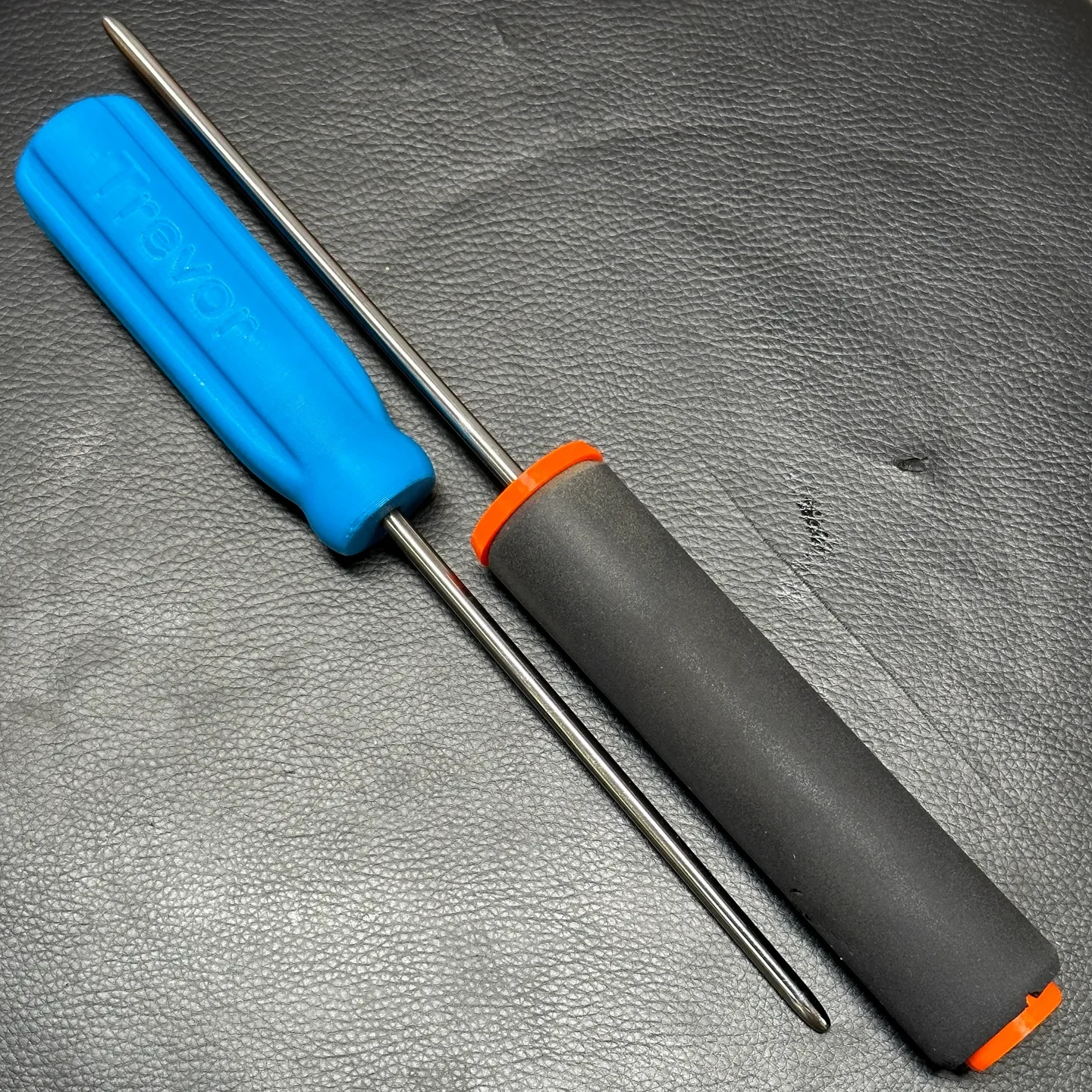

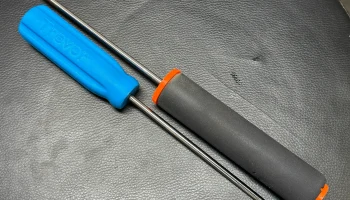

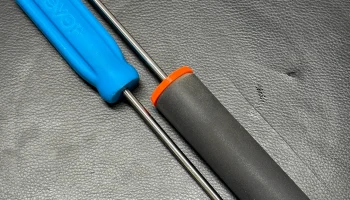

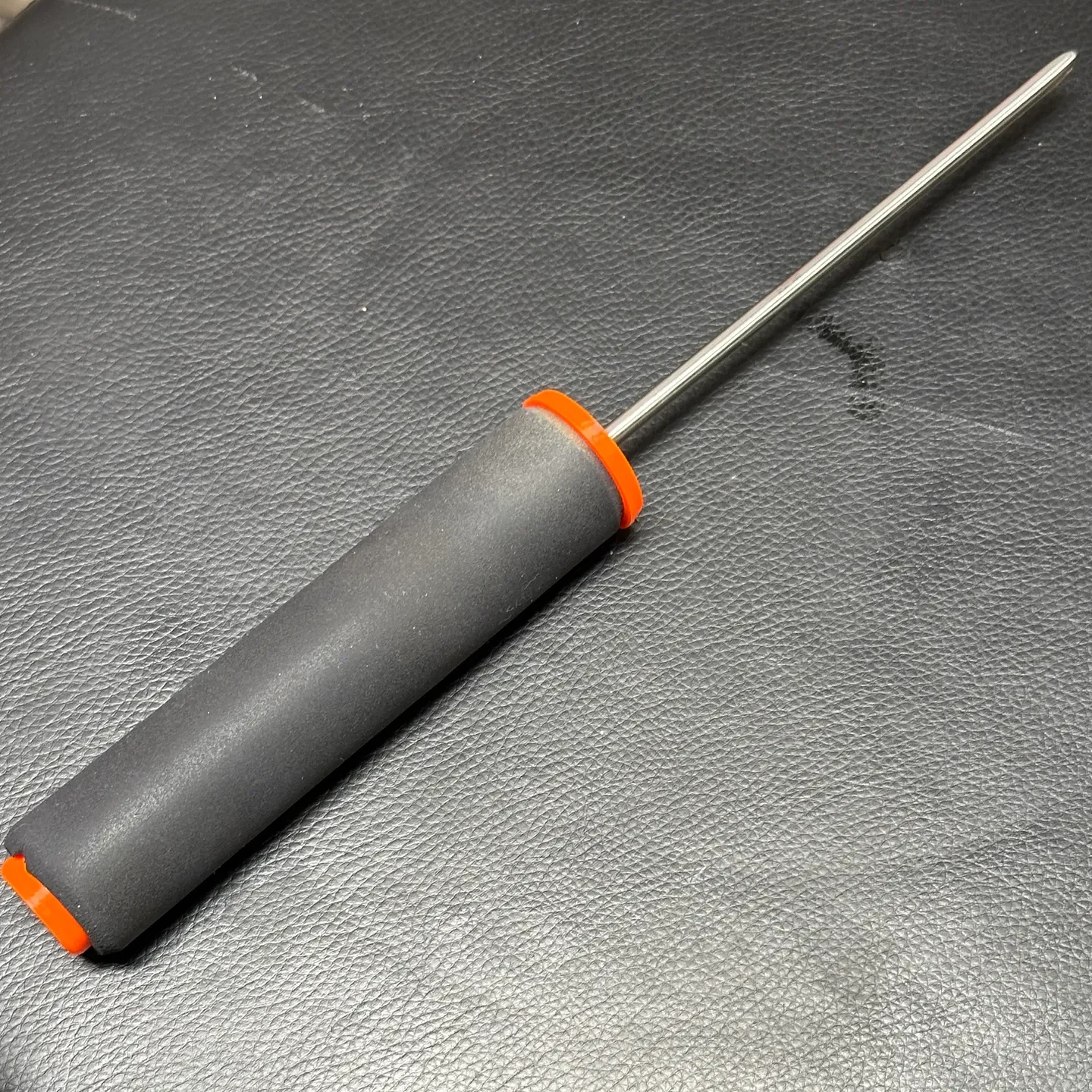

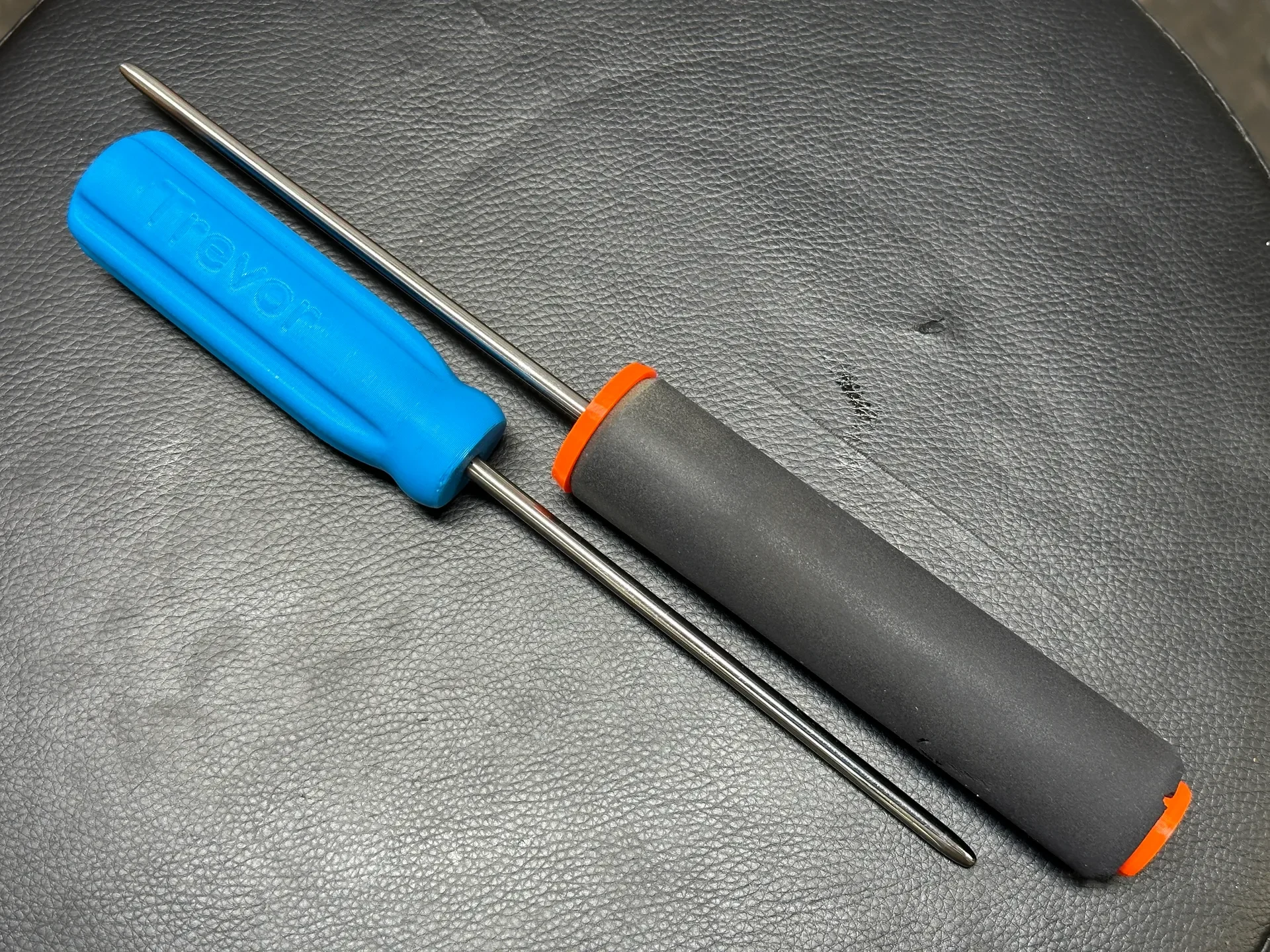

Это заимствованная из «Тревора» рукоятка для переработанной велосипедной быстросъемной шампура. Это та же идея, но с круглой ручкой диаметром 22,2 мм, которая позволяет установить рукоятку MTB длиной до 130 мм.

Инструкции по печати

Материал, высота слоя, заполнение — практически все, что вы хотите. Резьба M5 на шампуре QR имеет шаг 0,8 мм, и обычно для напечатанной резьбы требуется не менее ¼ шага, но в этом случае, если посадка неаккуратна, для ее надевания просто потребуется больший крутящий момент, а это значит, что это будет красиво и надежно.

Что касается снарядов — из-за своего размера он будет довольно прочным практически в любом количестве. Я мог бы увеличить количество снарядов с двух до трех, а может, и до четырех, хотя это, скорее всего, перебор.

Сборка

Совет от профессионала: быстросъемные шампуры с внешними кулачками, как правило, бесполезны в качестве быстросъемных фиксаторов, поэтому они идеально подходят в качестве доноров.

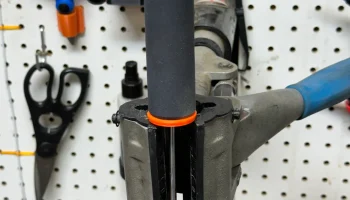

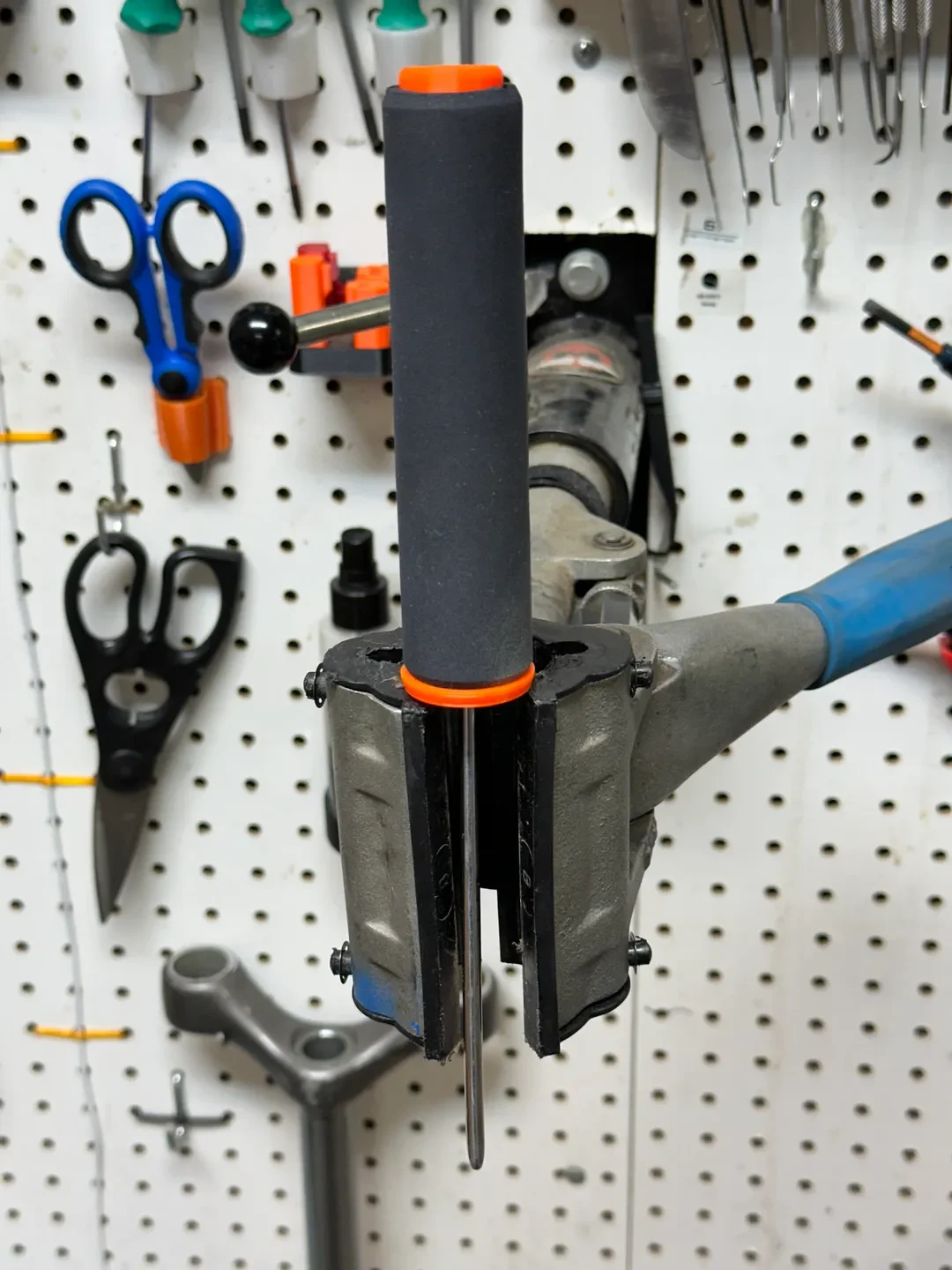

Ось QR не входит в комплект. Возьмите свою собственную и отрежьте быстросъемный конец головки, чтобы резьба осталась неповрежденной. Обычно я использую задние шампуры, так как они длиннее, но если вам нужен только короткий наконечник, то подойдет и передний шампур. Резьба ручки будет плотно прилегать к ручке, поэтому я обычно держу шампур в тисках, когда надеваю ручку. Возможно, вы захотите отметить шампур на расстоянии 35 мм от конца с резьбой, так как вы будете знать, что когда он полностью вставлен — это глубина отверстия с резьбой. Если до того, как вы достигнете глубины 35 мм, затянуть становится слишком сложно, то, вероятно, все в порядке, особенно в качестве кирки.

Версия с установочным винтом

Если вы используете версию с установочным винтом, нет необходимости чистить резьбу, вы сможете запустить винт M5, и резьба будет действовать как собственный фиксатор резьбы. Просто затяните установочный винт до тех пор, пока он не станет плотным, перетягивание может привести к сорванию «резьбы».

Вы также можете подпилить QR по центру на расстоянии 23 мм от конца с резьбой, чтобы он совпал с отверстием для установочного винта, как только он будет вкручен на глубину 35 мм. Когда вы приблизитесь к глубине 35 мм, посмотрите через отверстие для установочного винта, пока не увидите сделанную вами плоскую поверхность, а затем установите туда установочный винт.
