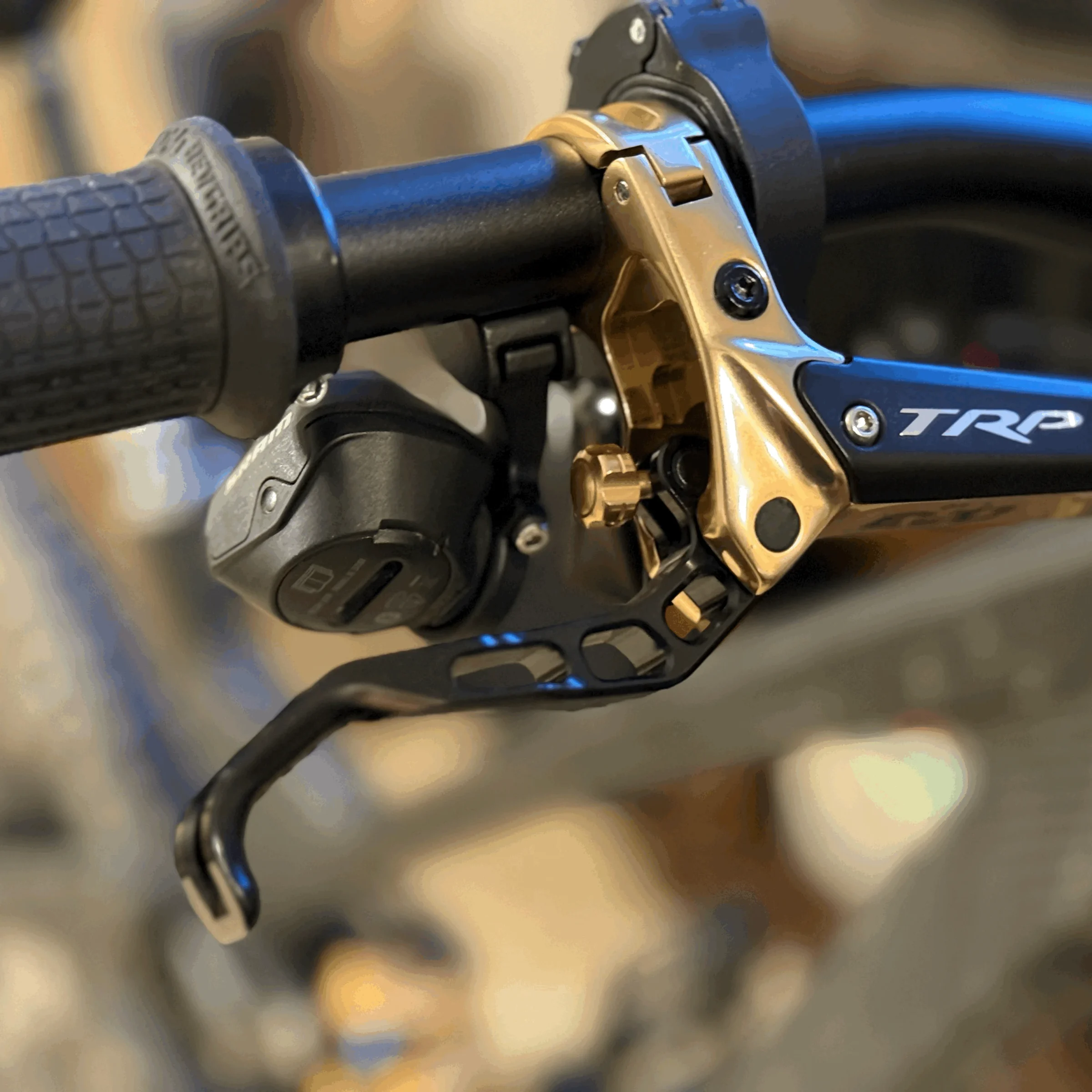

TRP DHR Evo Интегрированное крепление для контроллера AXS...

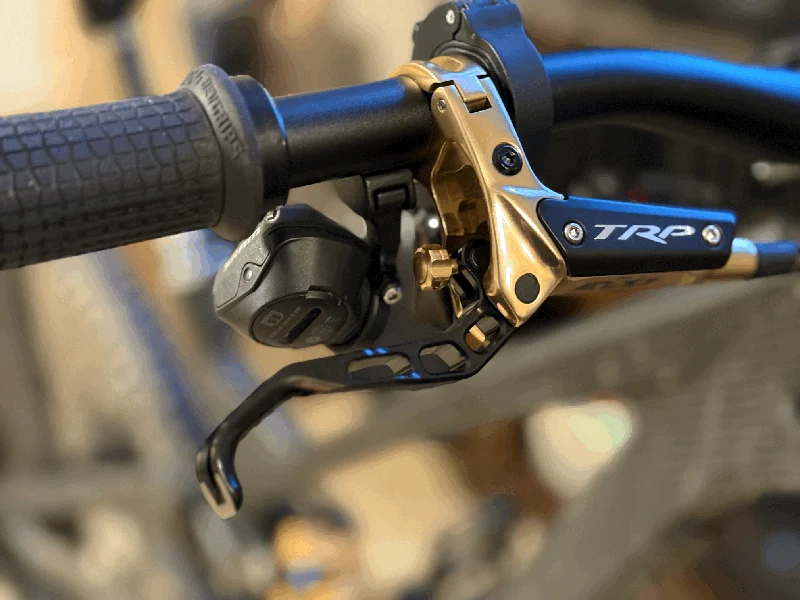

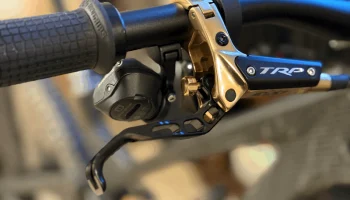

Эта конструкция предназначена как для левой, так и для правой стороны крепления контроллеров AXS Pod к тормозным рычагам TRP DHR Evo.

Бесконечный зажим, который идет в комплекте с капсулами, довольно гладкий, но некоторые его аспекты мне не понравились, и я захотел интегрированное крепление. Я не увидел хороших вариантов на рынке, поэтому разработал свой собственный.

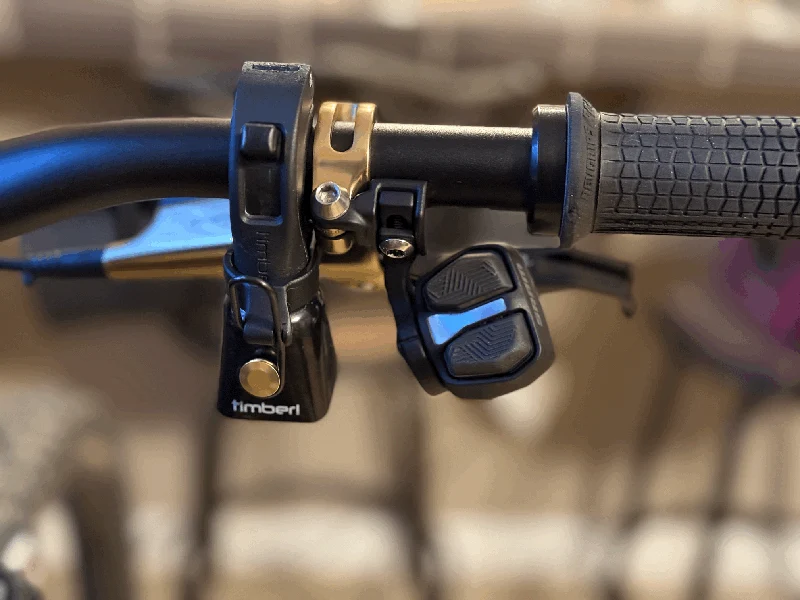

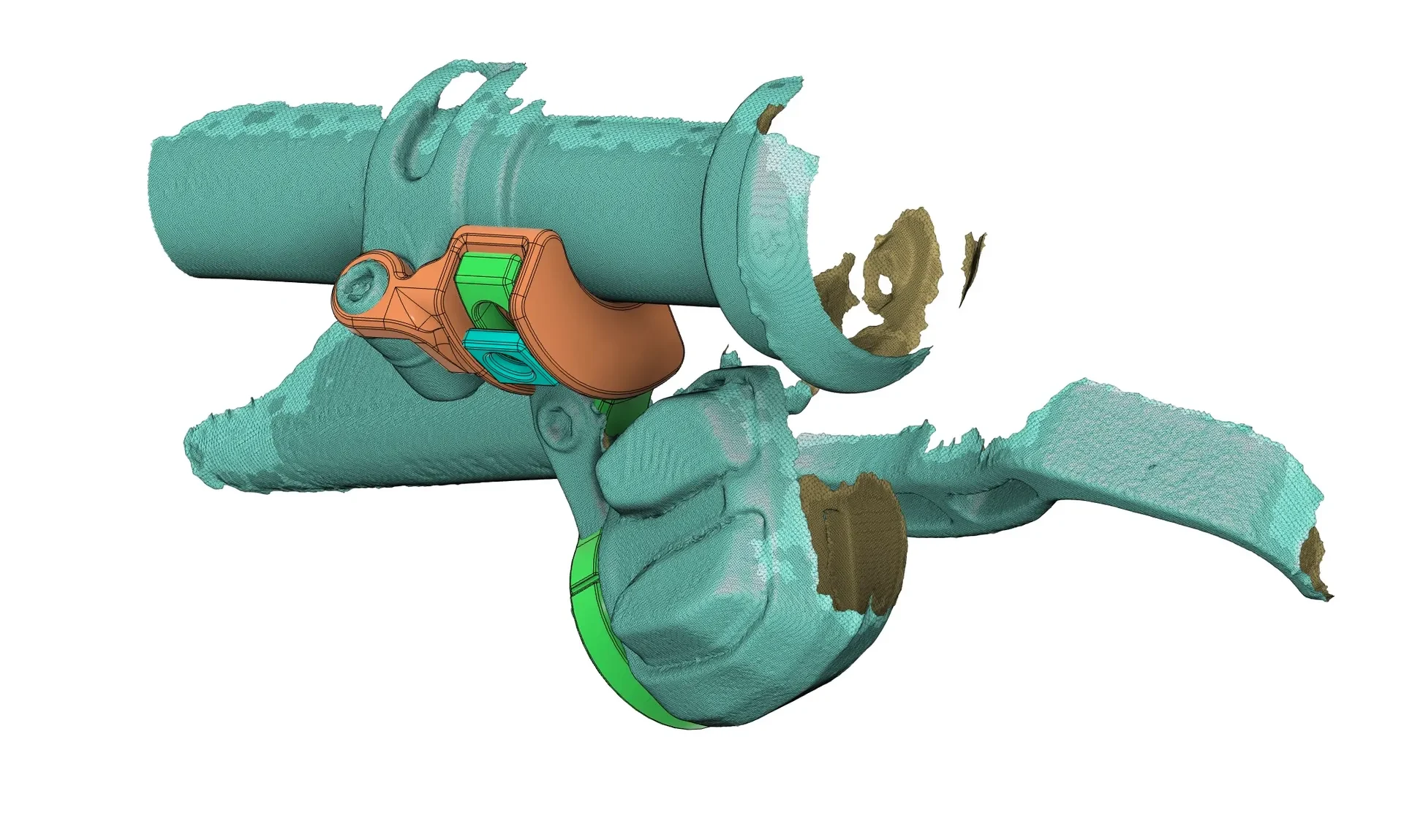

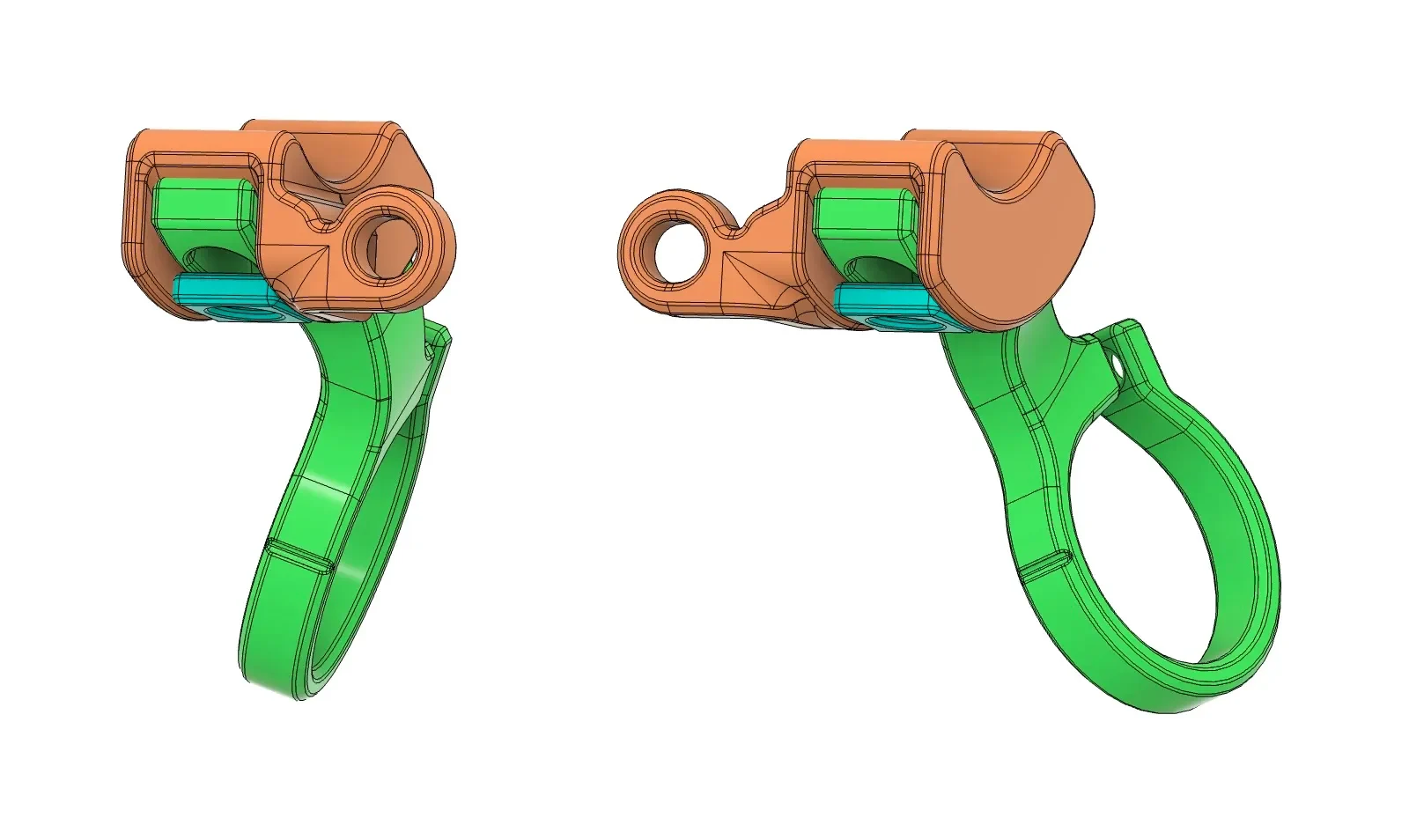

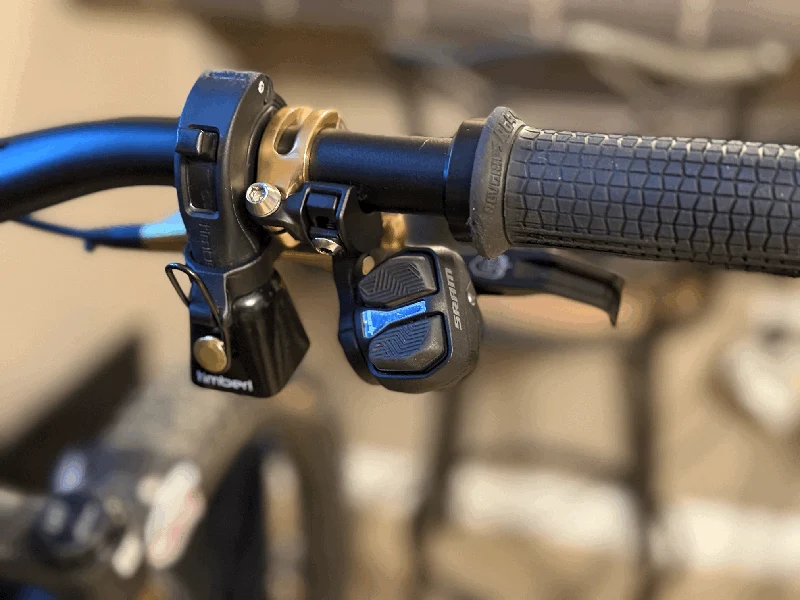

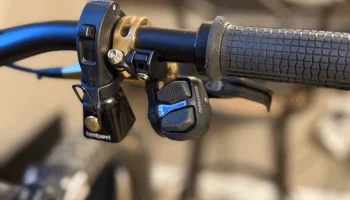

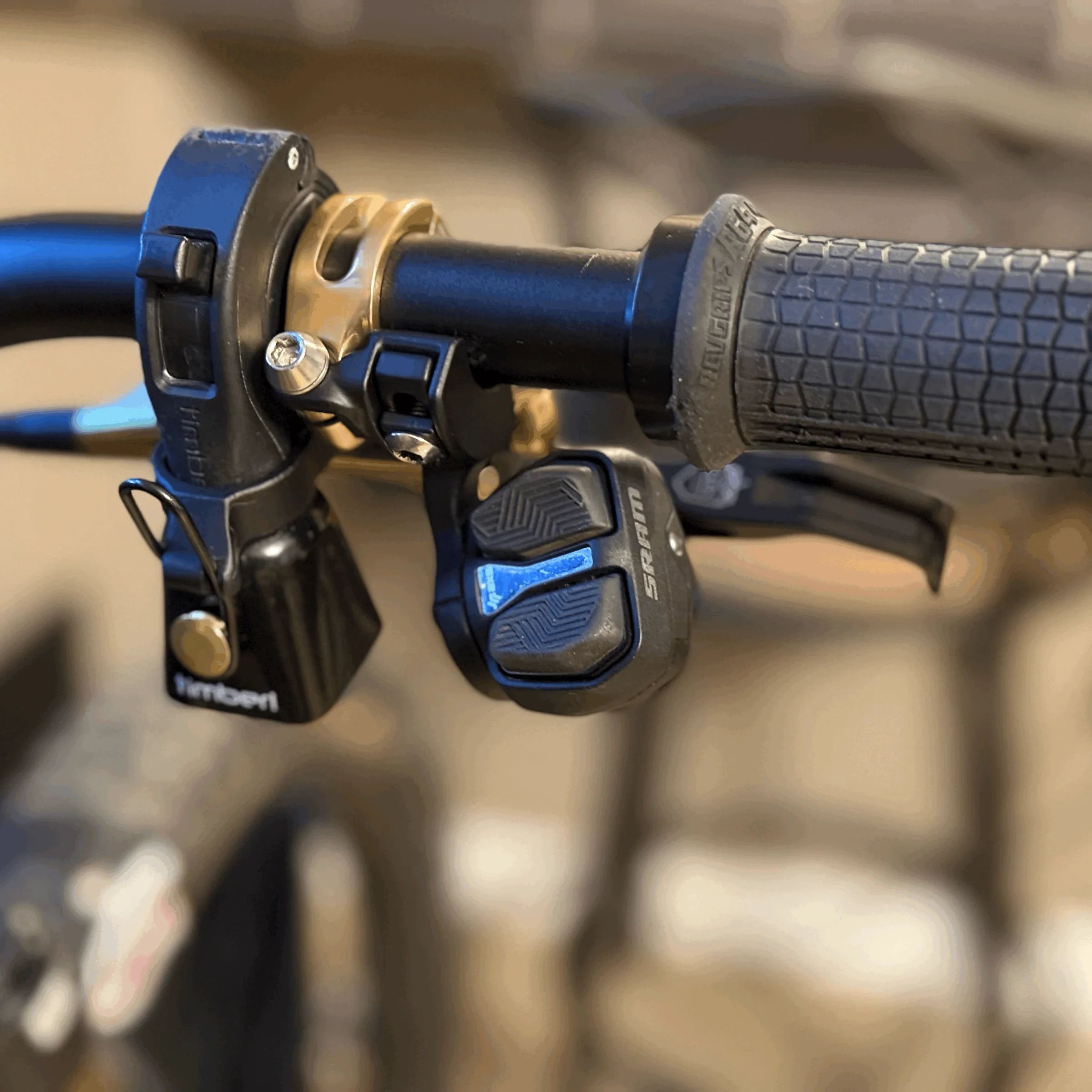

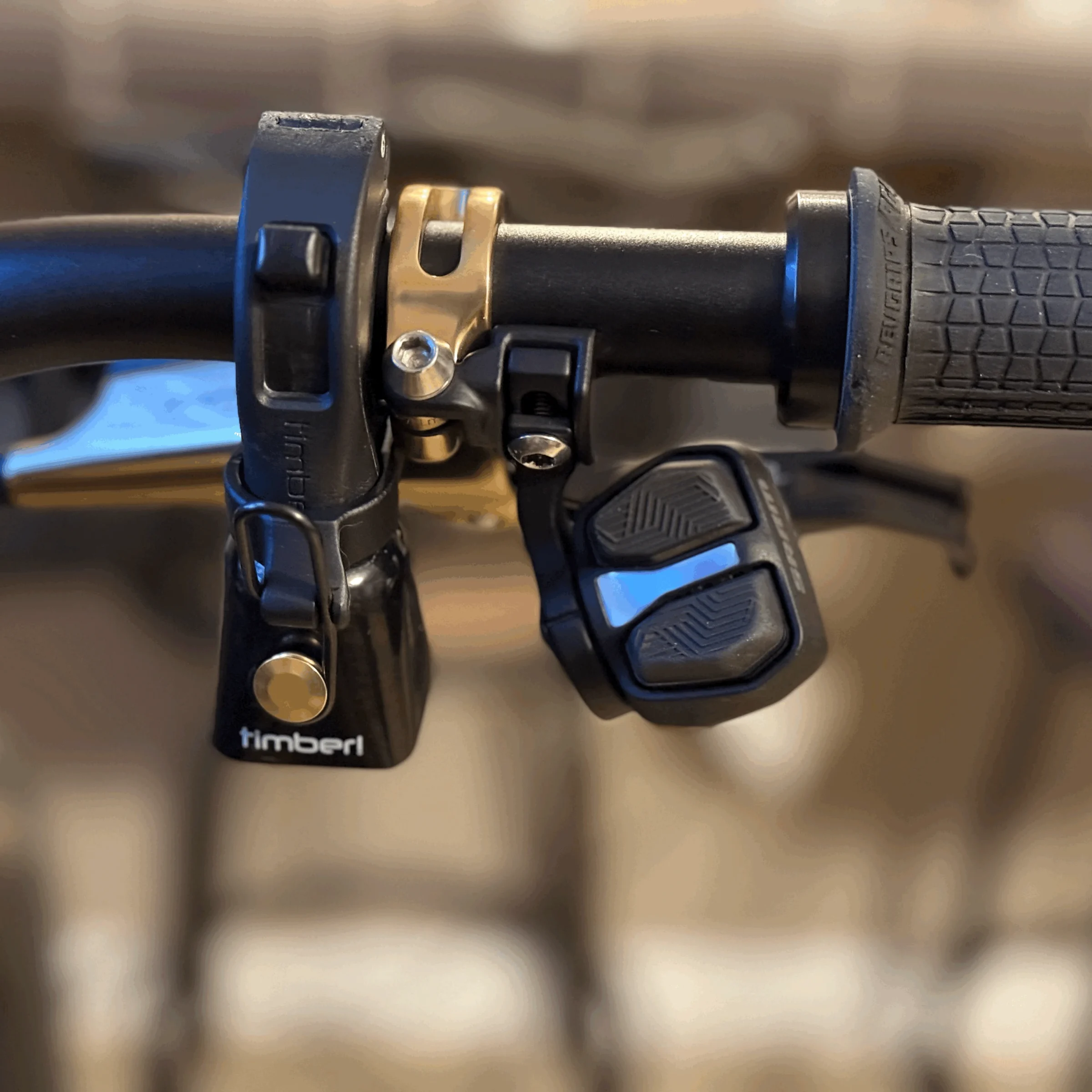

Я начал с 3D-сканирования моей установки с удобной позицией модуля и спроектировал собственное крепление на основе скана, использ��я это положение в качестве «нейтрального» положения на новом креплении. Отсюда он может поворачиваться на 20 градусов в сторону водителя и на 15 градусов в сторону, а сам Pod, конечно же, может вращаться на 360*. Я сделал полное крепление как для правой, так и для левой стороны (если у вас есть реверберация AXS и вы используете контроллер Pod). Ниже приведена фотография оригинальной установки с зажимом Infinite, чтобы вы могли сравнить ее со своей и понять, подойдет ли вам мое встроенное крепление.

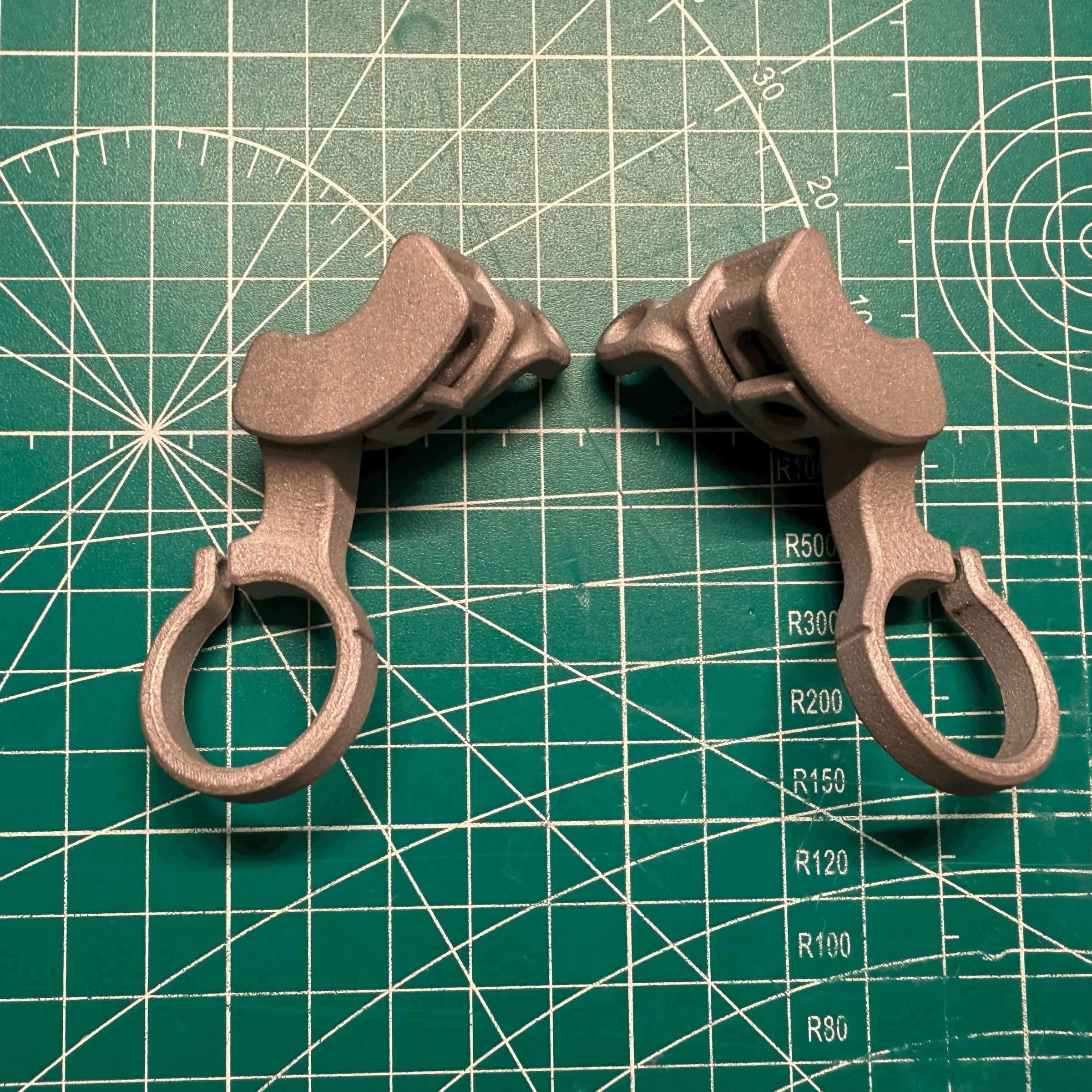

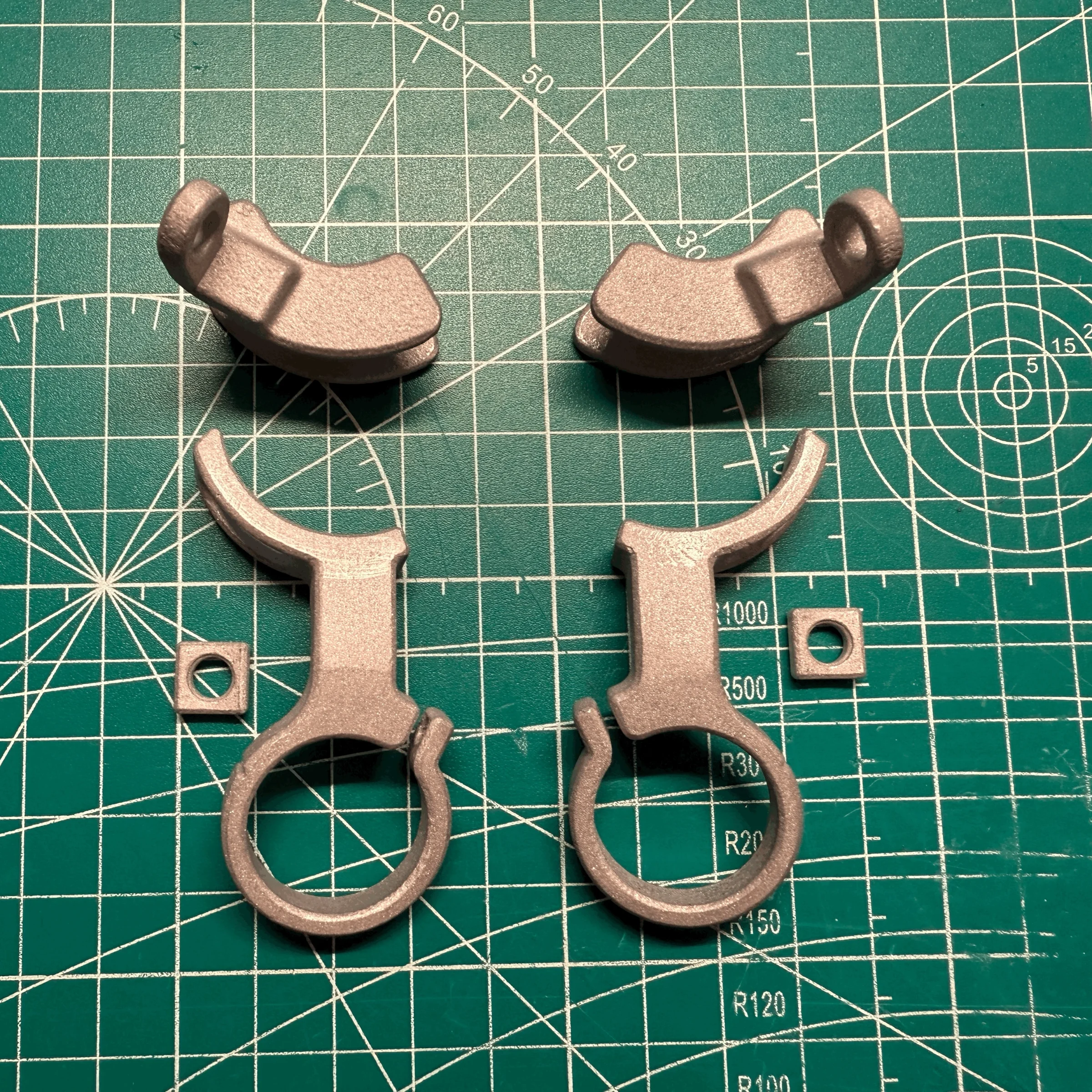

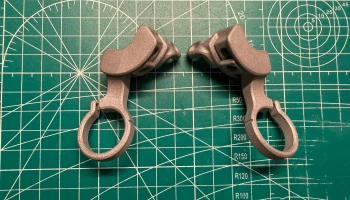

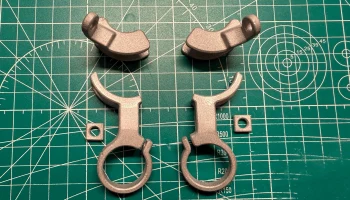

Я печатал прототипы из PLA (даже пробовал PPA-CF), но он оказался недостаточно прочным для реального использования, и в итоге их распечатали из алюминия (заказали на стороне), а затем покрыли порошковой краской. Ниже приведен снимок экрана, показывающий мой заказ от Craftcloud, поставщика услуг, который я использовал (Shenzhen 3D Innovate), и варианты отделки, чтобы вы могли заказать детали самостоятельно, используя прикрепленные файлы STEP (используйте файлы «v3», я немного улучшил зазоры). На основные фотографии также включены необработанные алюминиевые детали в том виде, в котором они поступают от производителя, до нанесения порошкового покрытия.

ПОСЛЕ получения моего заказа я узнал, что Шэньчжэнь может предложить черное анодирование, если вы отправите им сообщение перед заказом (я думаю, вы также можете включить в свой заказ «примечание о сборке» или что-то в этом роде). У меня нет личного опыта появления анодированного алюминия, напечатанного на 3D-принтере, но я бы, вероятно, воспользовался этим вариантом, если бы знал о нем.

Файлы для загрузки для правой стороны (переключателя):

Для левой стороны (при использовании Pod для AXS Reverb) просто замените «левые» файлы. Проставка одинаковая для обеих сторон.

TRP_Lever_Mount_Right_v3.step
SRAM_Pod_Clamp_Right_v3.step
SRAM_TRP_Spacer_v3.step

Кроме того, если вы сделаете заказ на них, отправьте им сообщение до начала производства, чтобы указать, что одно из отверстий не должно подвергаться никакой постобработке, см. ниже. Они увеличили размер отверстия, слишком большой для винтовой резьбы, но перепечатали детали бесплатно.

Инструменты и оборудование, которые вам понадобятся:
Винты M5x10 x2
Длина 12 мм тоже подойдет. Я использовал болты тормозного ротора, возможно, они у вас уже есть.
Винты M3x12 x2
Метчик М5х0,8 и сверло 4,2 мм.
Опционально, но рекомендуется: комплект Helicoil M5x0,8 с метчиком и битой STI.
Я зачистил резьбу на напечатанном алюминии для винта M5, но спиральная резьба кажется гораздо более надежной. Вы можете сразу перейти к геликоиду, но сначала обрежьте вставку.
Метчик М3х0,5 и сверло 2,5 мм.

Уф, ок, думаю, всё! Надеюсь, вам понравится.
