Переднее крепление на руль велосипедного отражателя......

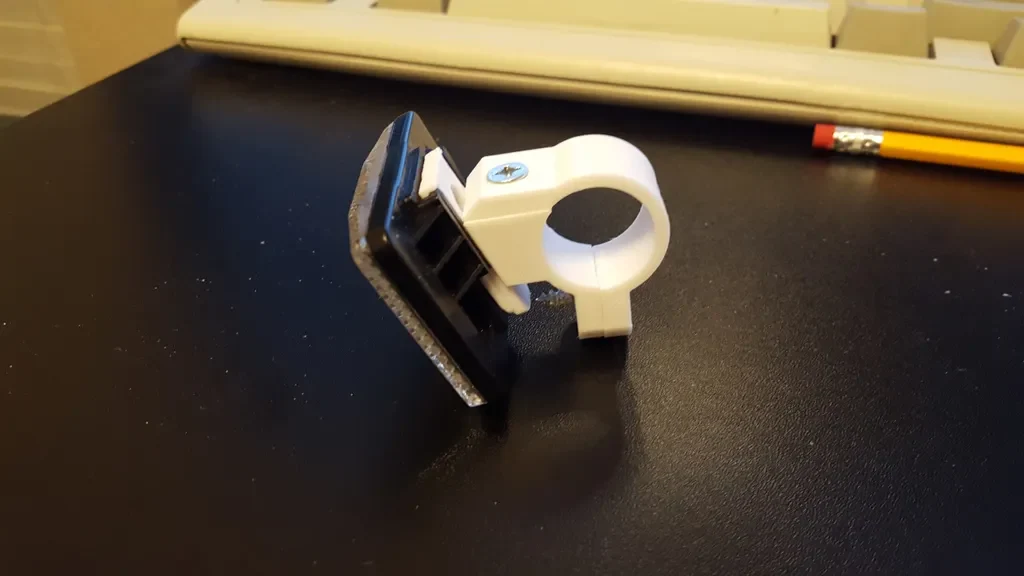

Это двухкомпонентное крепление для переднего велосипедного отражателя, монтируемое на руль.

Передний отражатель на моем велосипеде Kent Bayside был установлен на рулевом стержне. Кронштейн, установленный на выносе, мешал топливному баку, который крепится в передней части верхней перекладины рамы. Bayside отличается от аналогичных велосипедов круизерного типа тем, что опора верхней перекладины представляет собой цельную деталь, приваренную между нижней трубой и верхней перекладиной, создавая препятствие для заднего ремня стандартных баков, входящих в моторизованные комплекты. Установка бака полностью вперед, почти касаясь верхней гайки вилки, и шлифовка заднего ремня до 1/2 его первоначальной толщины у опоры позволяет решить проблему монтажа, но потребует перемещения переднего отражателя.

Хотя трубка руля и вынос руля имеют одинаковый диаметр 22 мм, угол наклона отражателя оказался неподходящим, поскольку отражатель был прикреплен к рулю с помощью прилагаемого крепления.

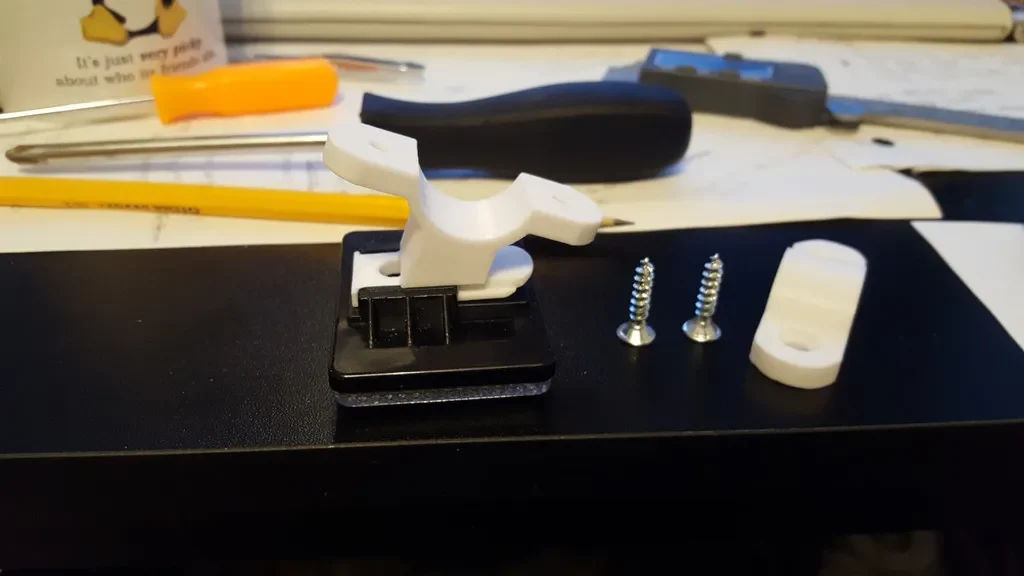

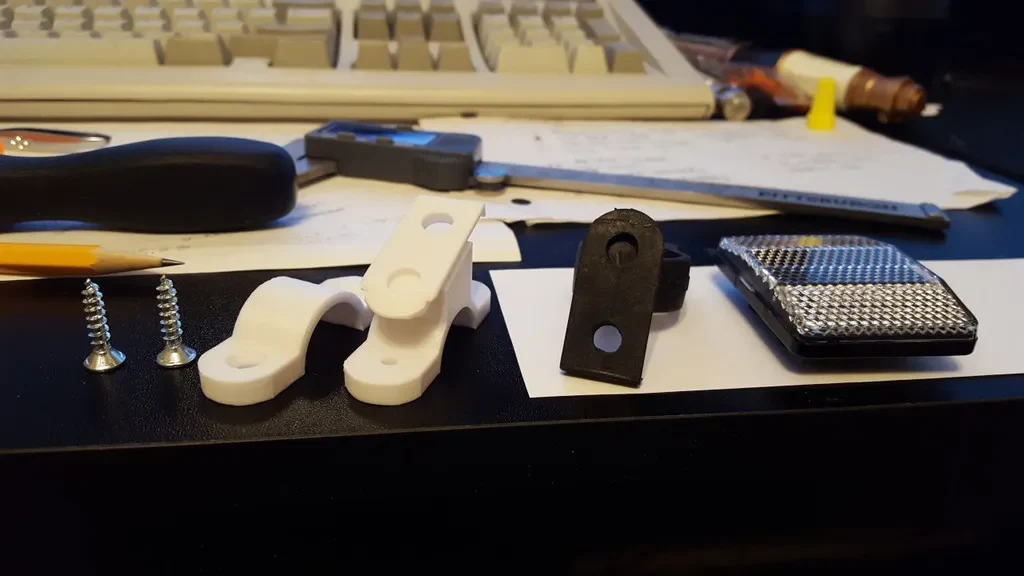

Этот кронштейн подойдет к любому рулю диаметром 22 мм, который кажется стандартным для большинства велосипедов. Две половины этого крепления предназначены для крепления на руле двумя винтами с плоской головкой 1/8 x 1/2 дюйма (не входят в комплект).

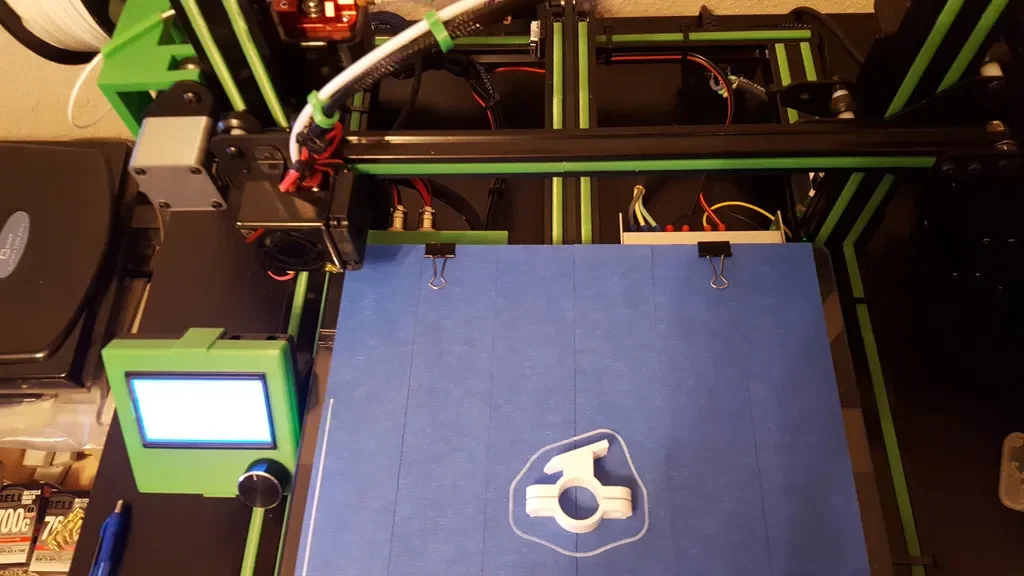

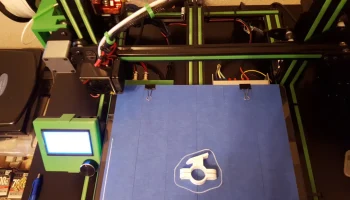

Я напечатал это, используя стандартный профиль Creality CR-10 от Cura, ориентированный на печатную платформу, как это было смоделировано, на моей ультрадешевой подделке CTC CR-10. Хотя на некоторых принтерах он может нормально печатать без подставок, между 70-градусной направляющей и кронштейном имеется область свеса под углом 90 градусов в 2,25 мм, которая неизбежно вызовет проблемы для большинства принтеров. На моем клоне CR-10 я включил опоры, но только для «касания рабочей пластины» и с плотностью опоры всего 5%. Полученный отпечаток был таким, как предполагалось, и когда я снял модель, опоры остались со станиной.

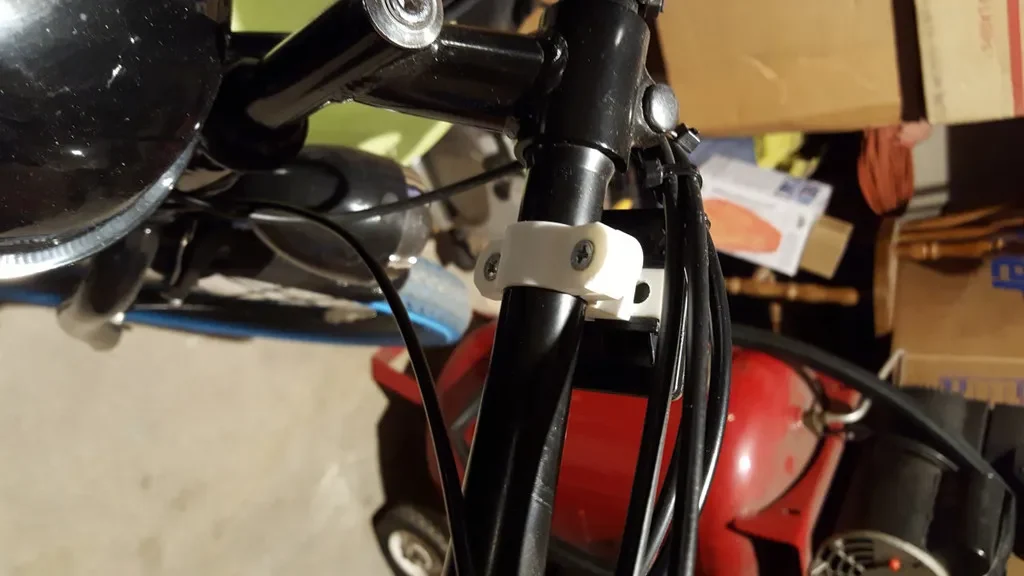

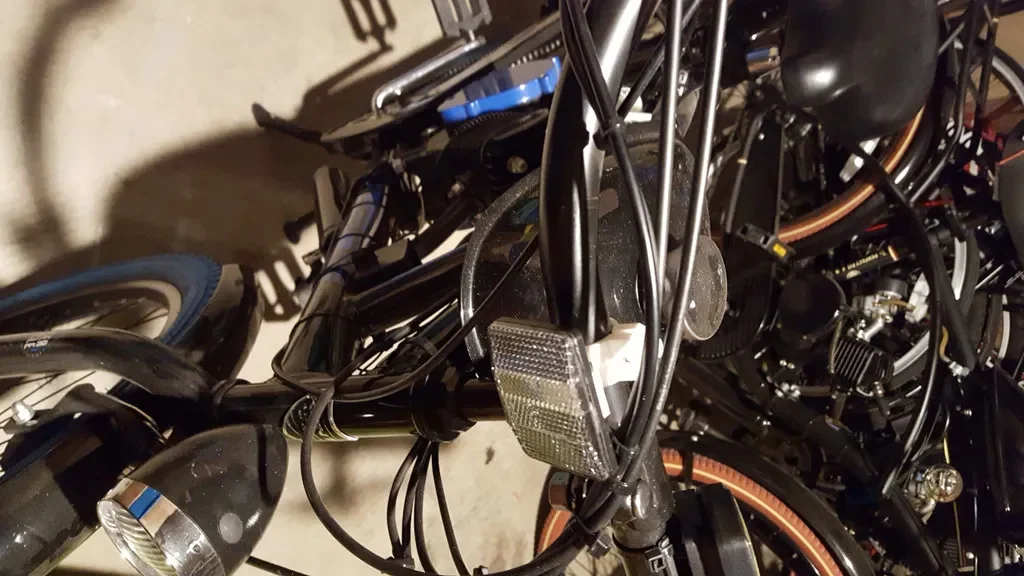

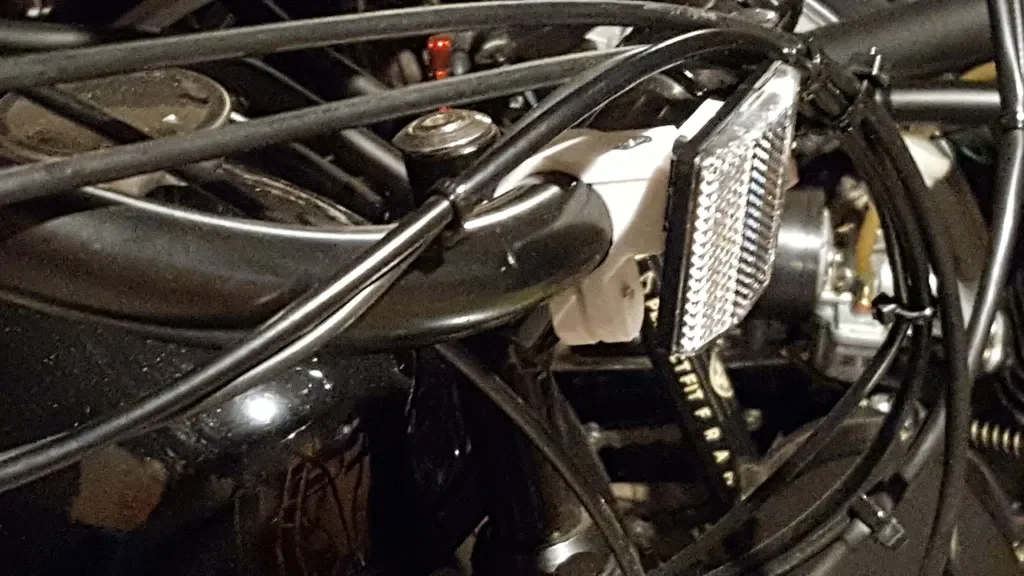

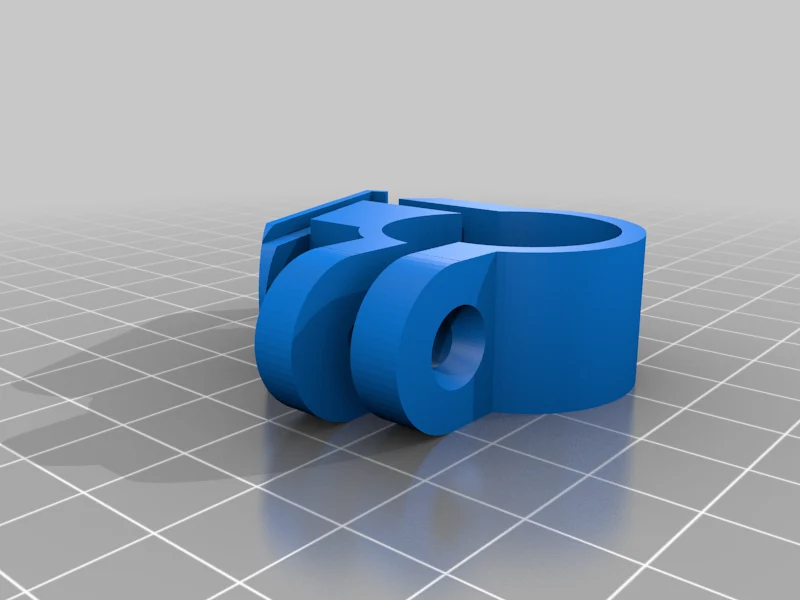

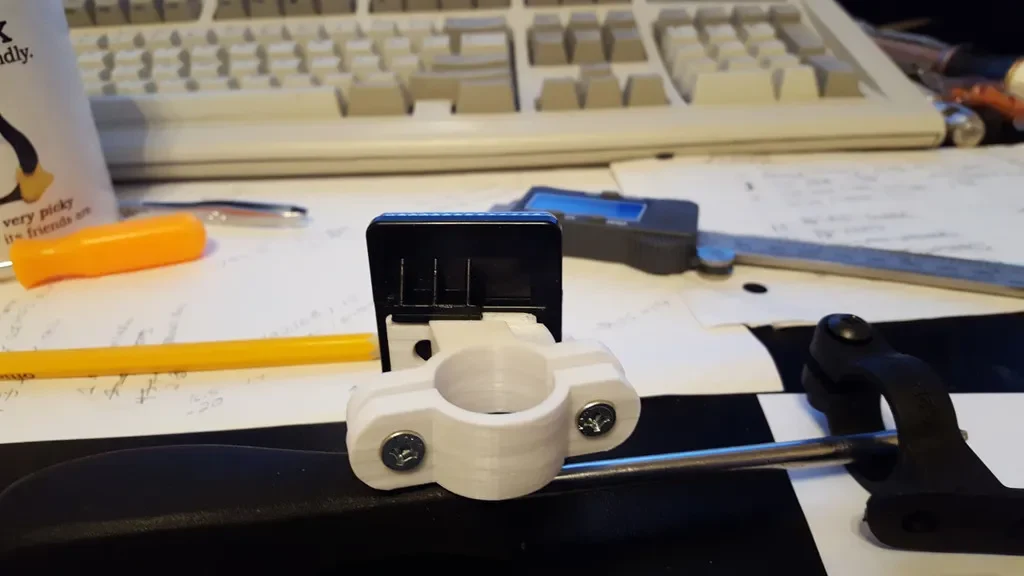

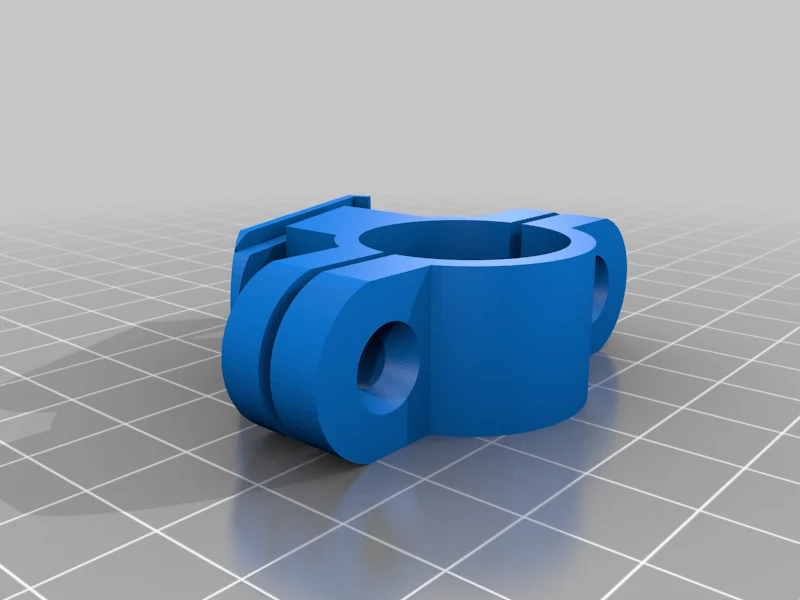

ОБНОВЛЕНИЕ 01012021: Мне совсем не понравилось мое первое применение этого крепления для отражателя. Две застежки, расположенные на 180 градусов друг против друга, были просто уродливыми. Я переместил верхнюю точку крепления в верхнюю часть толстой области, которая удерживает фиксатор отражателя, расположив отдельные точки крепления под углом 90 градусов друг к другу. Верхний винт теперь скрыт отражателем, что делает кронштейн, по моему мнению, менее неприятным с эстетической точки зрения. :) Я оставил здесь оригинальную модель и отмечаю, что неправильно написал «Handlebar» как «Handlepar», что еще больше усугубляет мой личный позор. Новая модель имеет название Reflector_Bracket_V2.stl. Для новой модели по-прежнему требуются те же два винта. Также на фотографиях вы можете заметить, что я напечатал этот кронштейн в белом цвете. Просто это цвет, загруженный в мой принтер с настенных пластин. Я собираюсь перепечатать версию 2 в черном цвете для своего велосипеда до весны. Я думаю, что белый цвет усиливает неприятный вид этой модели. :)

Обновление 01082021: Упс! :( Я, наконец, закончил всю свою белую печать и загрузил катушку серебра для другого проекта, поэтому решил перепечатать кронштейн V2, пока мой принтер простаивал. Когда я разрезал его, я замет��л, что в спешке я случайно сместил слайд на 0,25 мм, в результате чего эта часть модели поднимается над станиной на эту величину. Я заменяю модель V2 исправленной версией. Извините...

Настройки печати

Принтер:

СТС А-10С

Плоты:

Нет

Поддерживает:

Да

Разрешение:

0,2

Заполнение:

20%

Нить:

Общий НОАК

Черный

Примечания:

Плотность поддержки 5%, только рабочая пластина. На некоторых принтерах он может нормально п��чатать без поддержек.

Категория: Запасные части
