Радиоуправляемая радиоуправляемая машинка из магазина игр...

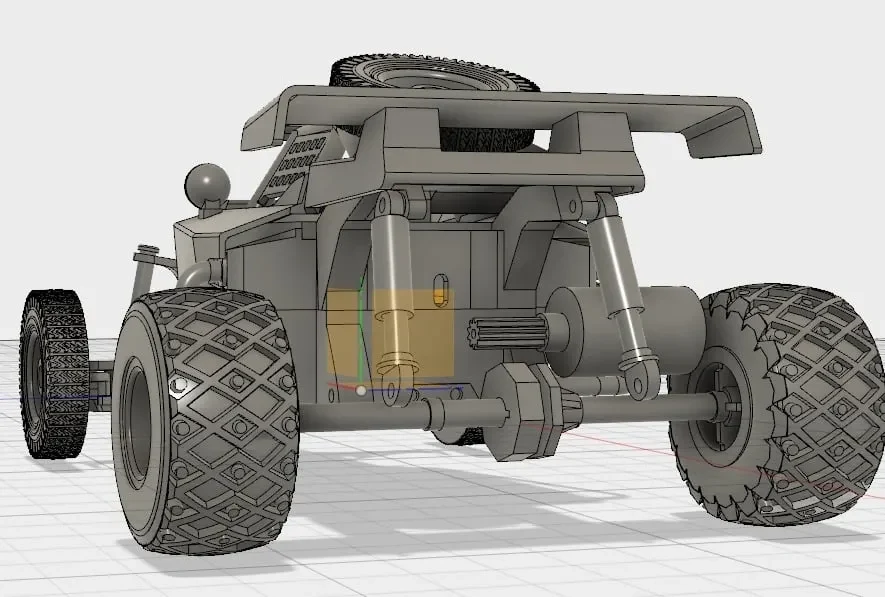

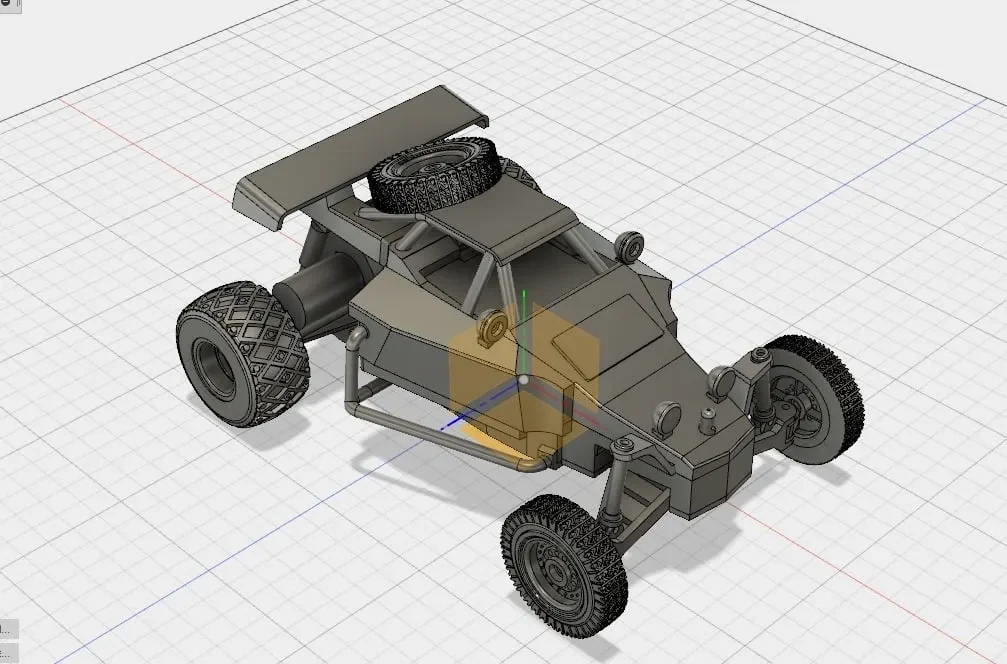

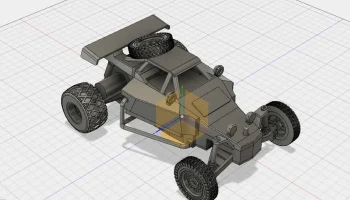

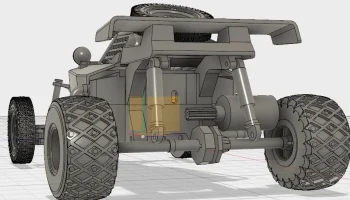

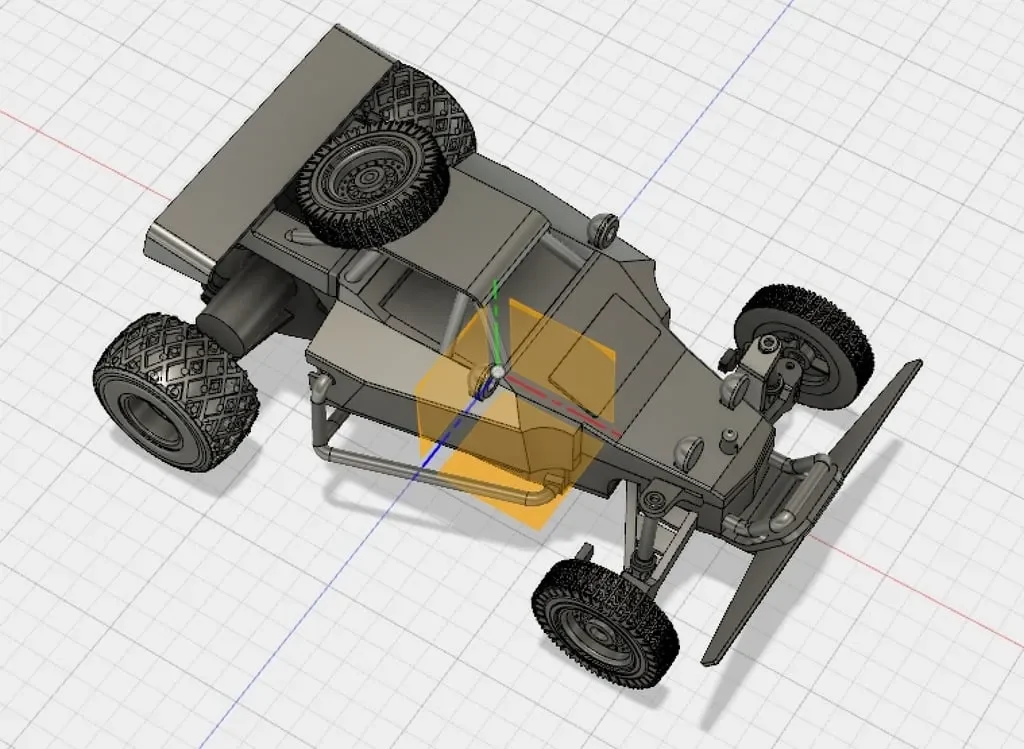

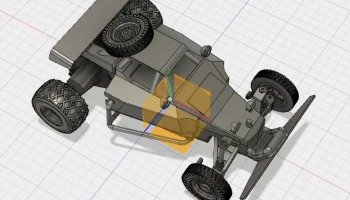

Когда я был ребенком, молодым человеком и стариком, мне нравились радиоуправляемые машинки от Children's Palace и Toys R Us. Мне показалось, что это хороший проект, чтобы узнать о Fusion 360 и о том, как использовать мой новый 3D-принтер.

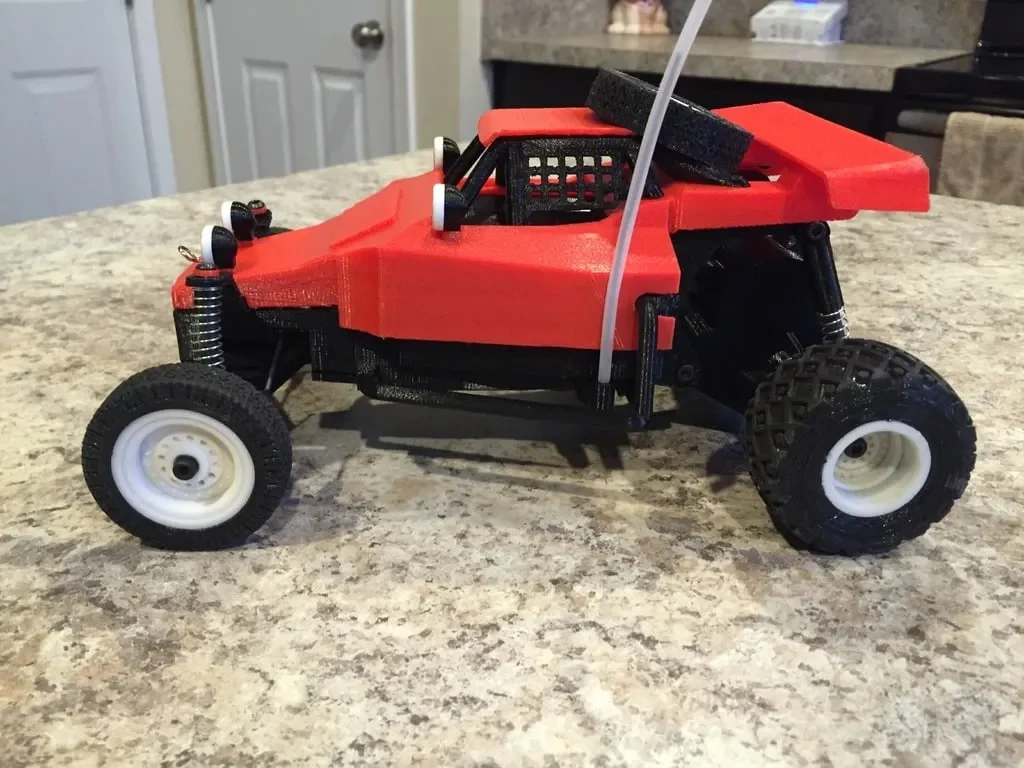

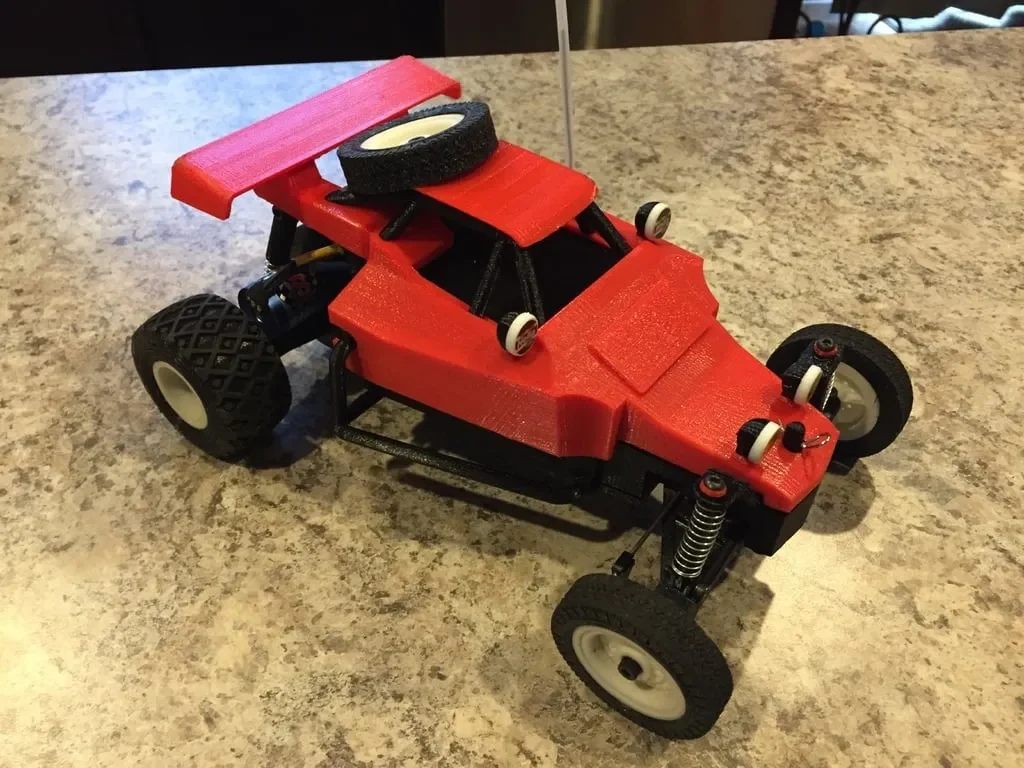

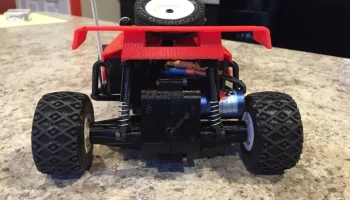

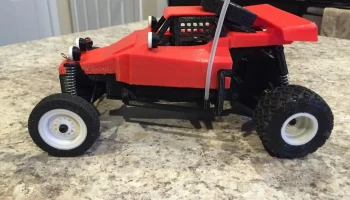

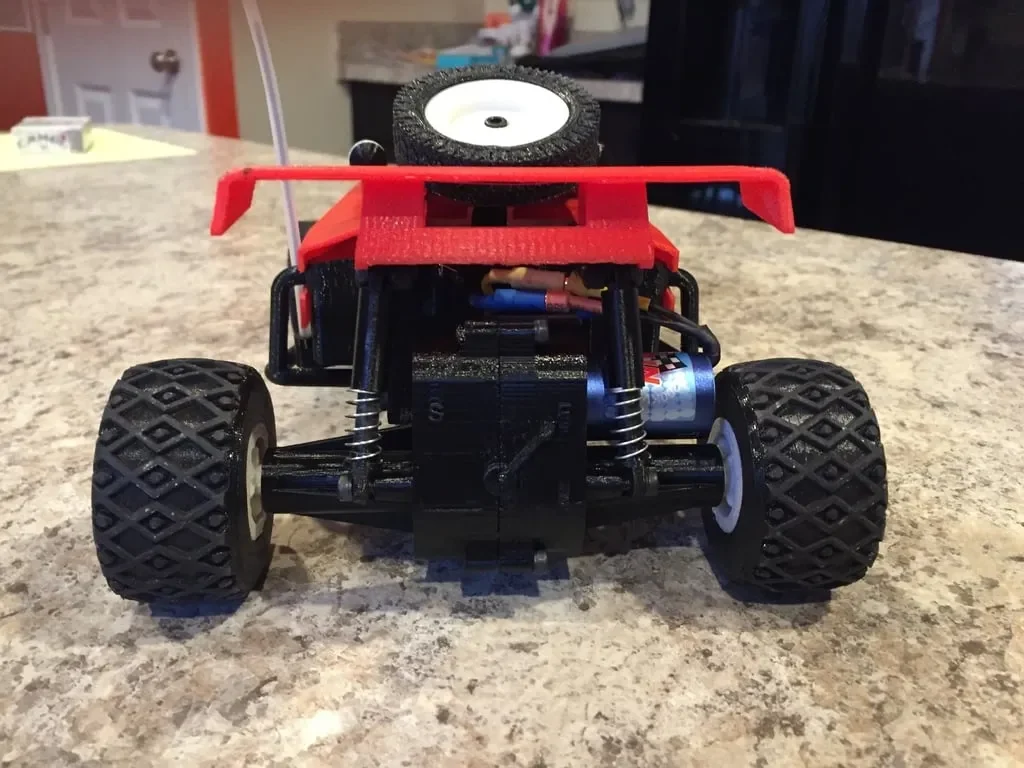

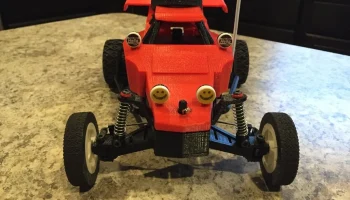

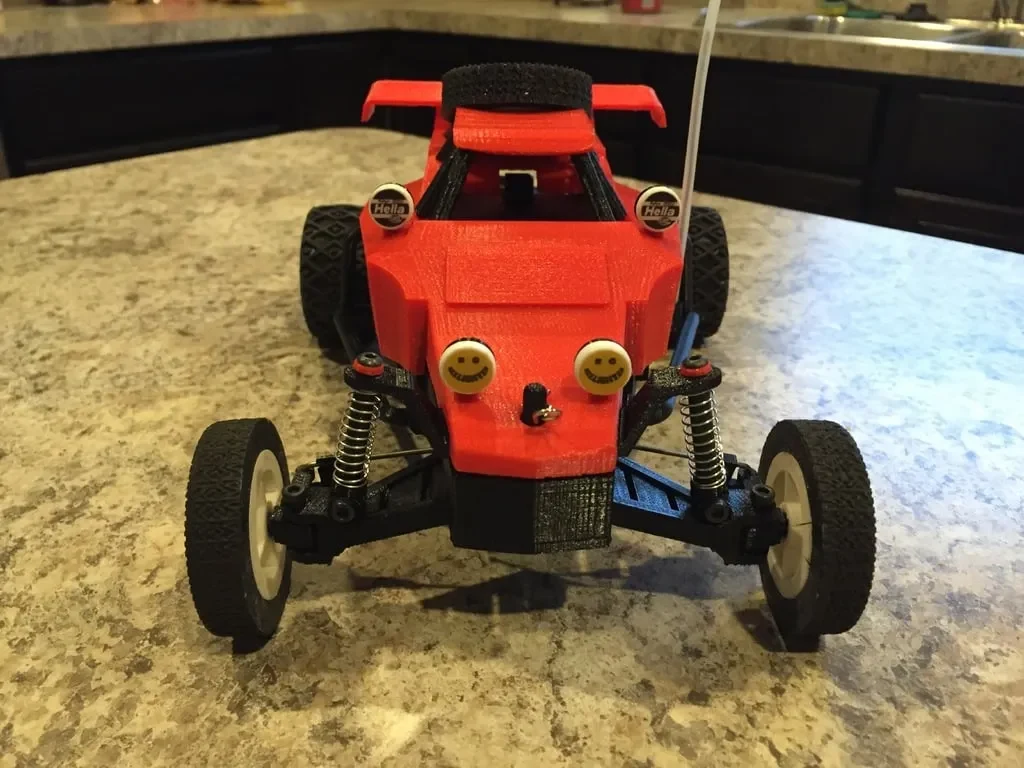

Это моя попытка воссоздать ту же машину, которую я стриг газоны ради денег, чтобы купить в 80-х. Это почти полностью детали, напечатанные на 3D-принтере. В целом он работает хорошо, я думаю, что шины не такие цепкие, как детали, не напечатанные на 3D-принтере, и я считаю, что у меня слишком много мощности.

Я разделил части на разделы и поместил различные разделы в zip-файлы. Файл body.stl также включен в файл body.zip.

Необходимо выполнить:

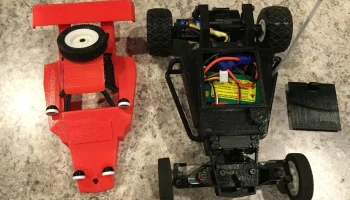

Электроника:

Радиоуправляемое радио и приемник

Двигатель 20 мм, монтажные отверстия 16 мм.

Электронный контроль скорости

Мини сервопривод

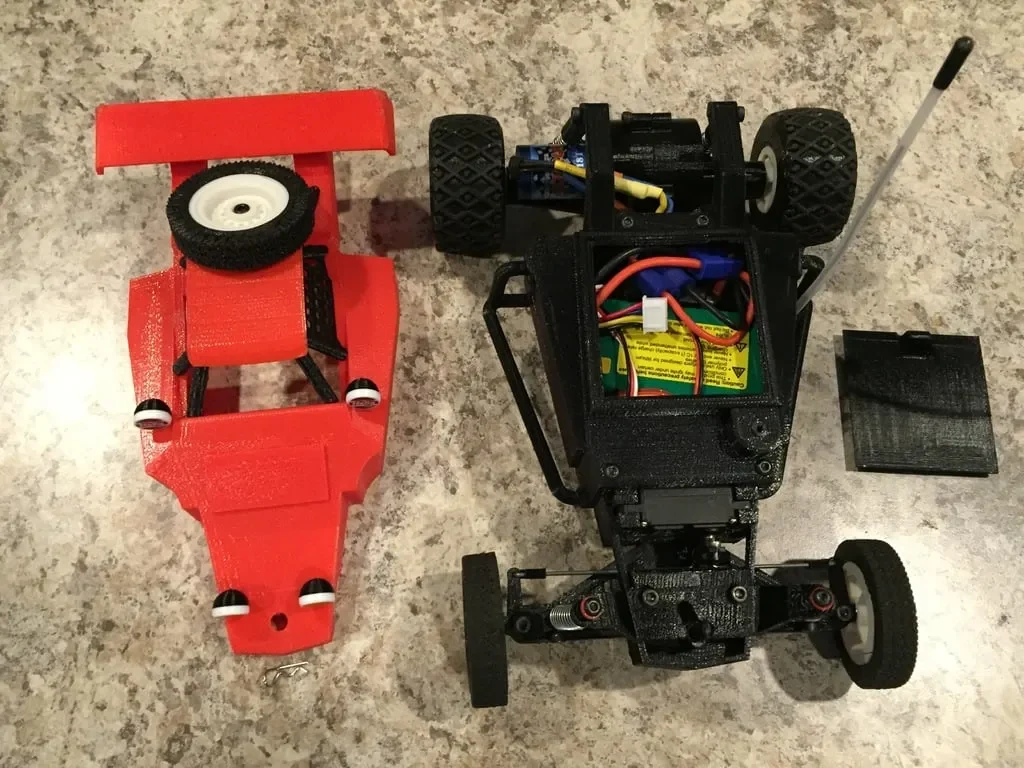

Аккумулятор — отсек маленький, проверьте размер

Антенная трубка

Механический:

Шестерня прямозубая Losi Mini 8ight 62 зуба Деталь LOSB1922

Шестерня 48p или .5mod 13t или меньше, подходящая для вашего двигателя

Штифт/зажим корпуса пульта дистанционного управления

4 — подшипники 6х10х3мм для коробки передач

4 — 3x6x2,5 мм подшипники передних колес

Музыкальная проволока 1,4 мм для рулевых тяг и пальца ведущего моста.

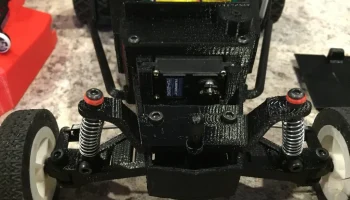

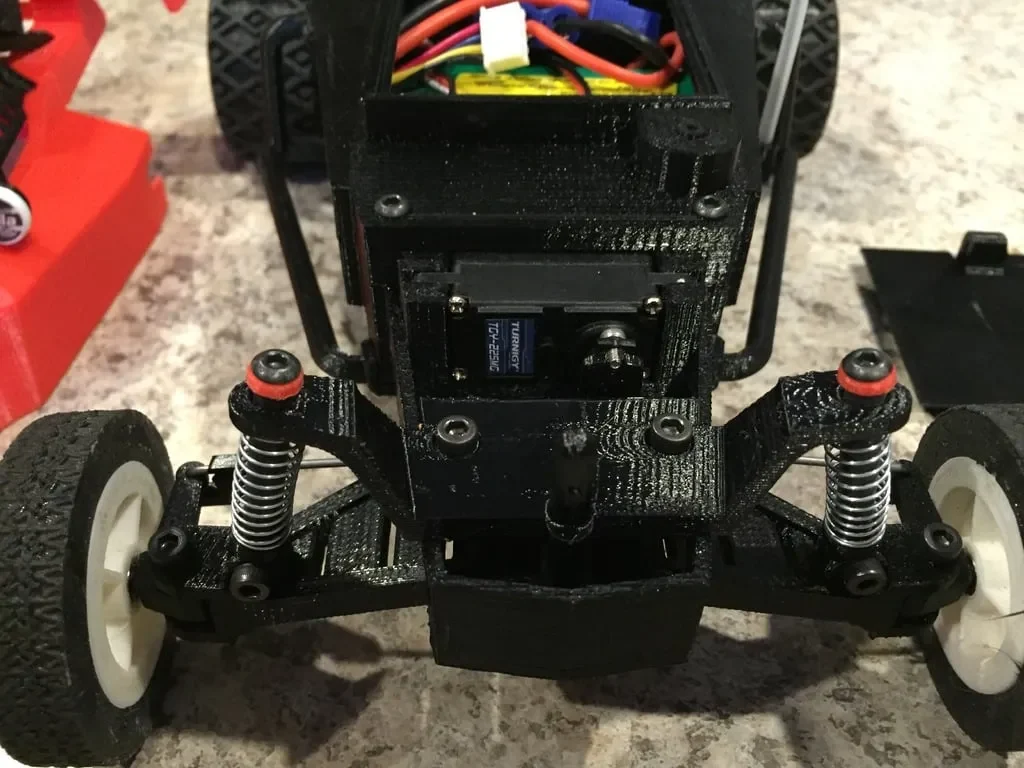

3 — пружины подвески — я использовал деталь 88018 от Menards, по 1 для каждой передней части и 1 пополам для задней.

2 — 3x25 мм винта для задней оси — проходят через подшипники для усиления оси.

Ассорти других винтов 3 мм, 2,5 мм, 2 мм и 1,5 мм.

Настройки печати

Принтер:

Мечтатель из Flashforge

Плоты:

Не имеет значения

Поддерживает:

Не имеет значения

Разрешение:

.1 и .2

Заполнение:

10% + 100%

Примечания:

Корпус изготовлен из PLA, напечатан в размере .1 со 100% заполнением.
Шины Ninjaflex, напечатаны с заполнением 0,2 и 10%.

Остальные детали изготовлены из PETG, напечатаны с толщиной 0,1 и 100% заполнением.

Распечатайте детали в ориентации, наиболее подходящей для прочности, например, задняя ось должна быть напечатана горизонтально.

Используйте болты/винты диаметром 25 мм, чтобы закрепить задние колеса так, чтобы они вошли в коробку передач мимо внешнего подшипника. Это, а также размещение оси в горизонтальном положении, кажется, значительно увеличивает прочность задней части.

Пост-печать

Очистите опоры по мере необходимости. Гладкие детали, такие как амортизаторы, сое��иняемые друг с другом наждачной бумагой. Аккуратнее с винтами, ими навинчивают нужные детали. Используйте кусок музыкального провода диаметром 1,4 мм длиной 10 мм в качестве ключа в задней оси (есть отверстие) для блокировки с цилиндрическим адаптером.
