Клетка для бутылок для велосипедов......

Поскольку клетки для бутылок, которая могла бы поместиться на мой велосипед, еще не было, мне пришлось сконструировать свою собственную.

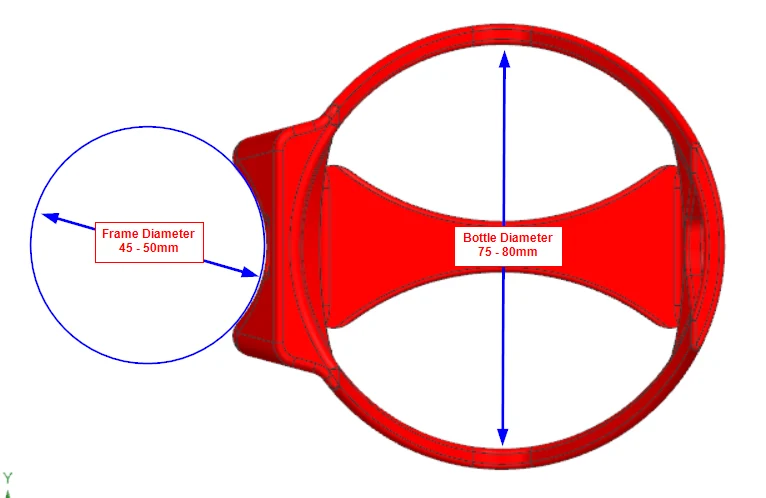

Мои трубы рамы имеют диаметр ~ 45 мм. Но он также должен хорошо вписываться в рамки большего размера:

Размер бутылки:

Мои бутылки имеют диаметр ~76 мм (бутылки Coca Cola или Fanta объемом 1 л, которые я повторно использую как бутылки для воды). Клетка должна соответствовать размеру до 80 мм. Но это также немного зависит от размера головки винта, который вы используете для его крепления.

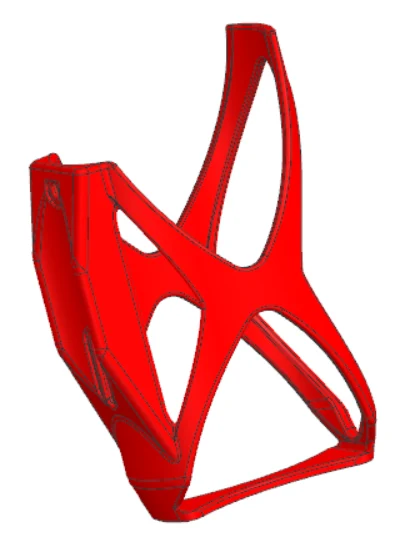

Высота клетки составляет 150 мм. Это должно выдерживать большинство размеров бутылок, и бутылки должны оставаться внутри под действием силы тяжести. Некоторым очень высоким может потребоваться дополнительная фиксация, чтобы они не выпали.

Монтаж:

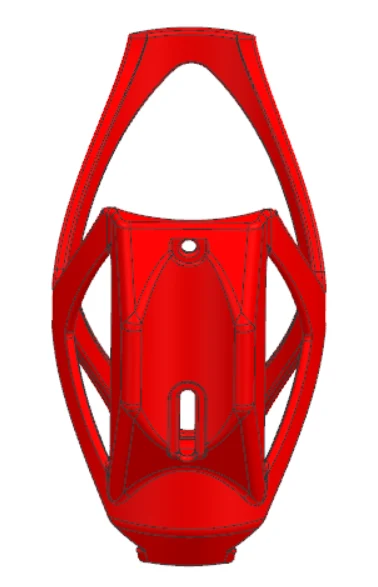

Крепление может быть выполнено с помощью 2 винтов:

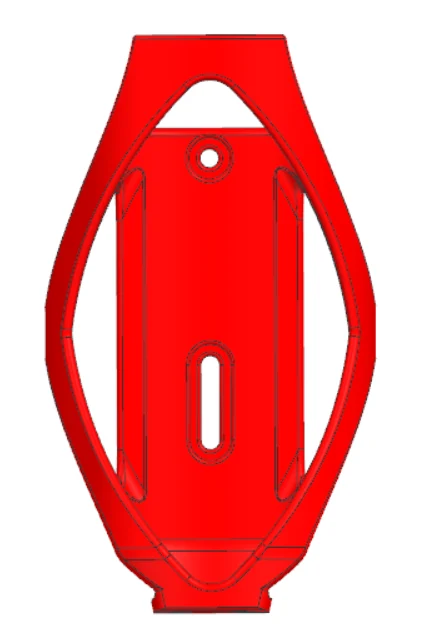

На обратной стороне отверстий для винтов также имеется зазор в 1 мм. Это связано с тем, что некоторые производители велосипедов используют заклепочные гайки для вставки резьбы в трубку. И эти заклепки немного выше трубы рамы.

Печать:

Я бы рекомендовал использовать не «хрупкие» материалы, а что-то более эластичное и ударопрочное. Также адгезия слоя должна быть достаточно прочной. Для этого подойдут PETG или некоторые ASA/ABS нити. Я использовал старый Esun ABS (более новый Esun ABS имеет другую смесь и, по моему опыту, более хрупкий).

Можно распечатать без опорных структур (но позже я протестирую и версию с поддержкой дерева)
Вам понадобится некоторое охлаждение, чтобы более тонкие детали выглядели красиво.
сопло 0,4 → мин. 4 стены/периметры
сопло 0,6 → мин.3 Стены/периметры
Заполнение 30 % или более (в большинстве разделов детали изменение значения не будет иметь никакого значения...)
3 верхних и нижних слоя
