Подпружиненный кошелек в форме книги с курком......

Описание

В описании конкурса говорилось, что функциональность не должна быть единственным критерием. Ну, кажется, я вспомнил, что «функциональность не должна иметь значения. Как и вообще». Этот кошелек, конечно, не самый практичный, но он определенно заслуживает внимания!

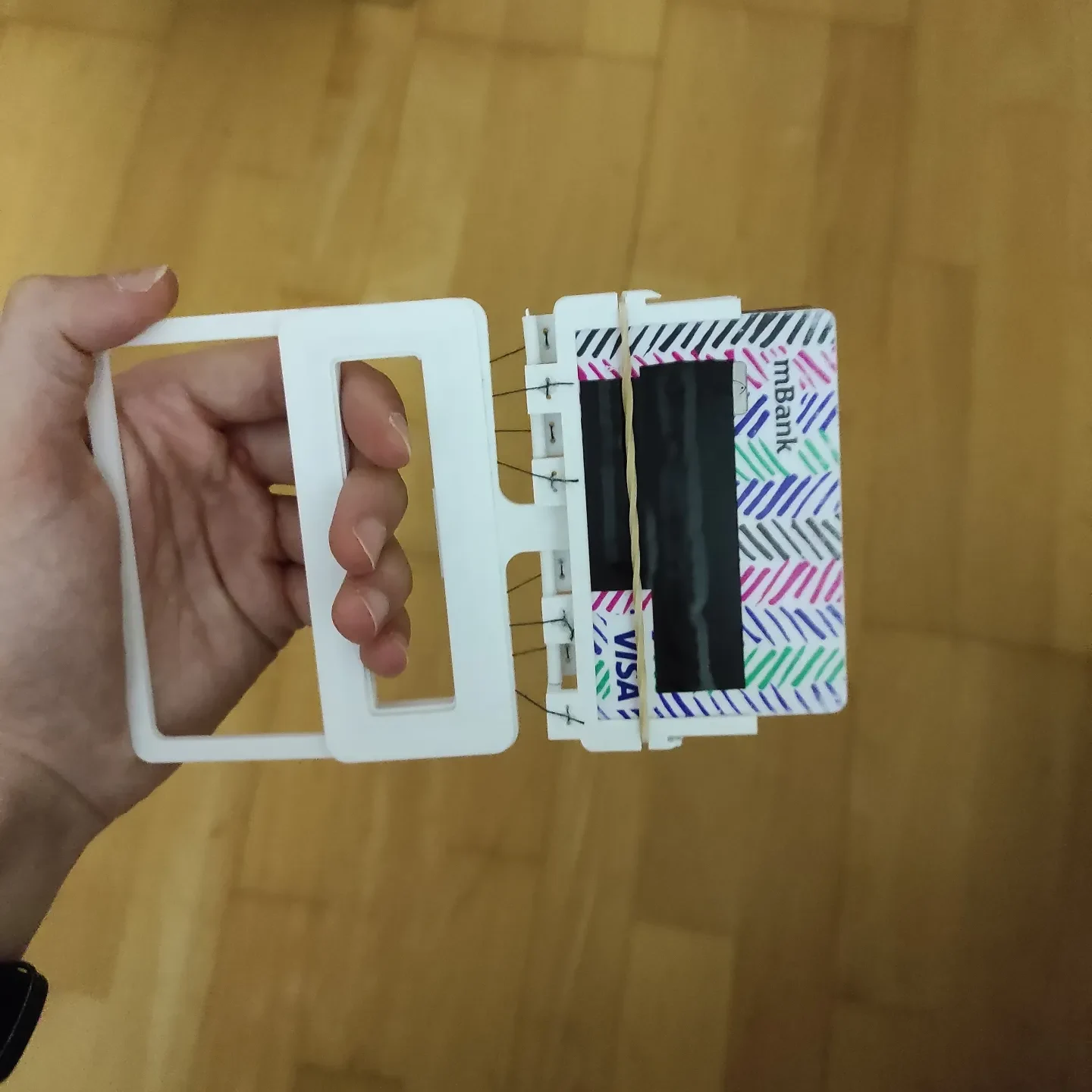

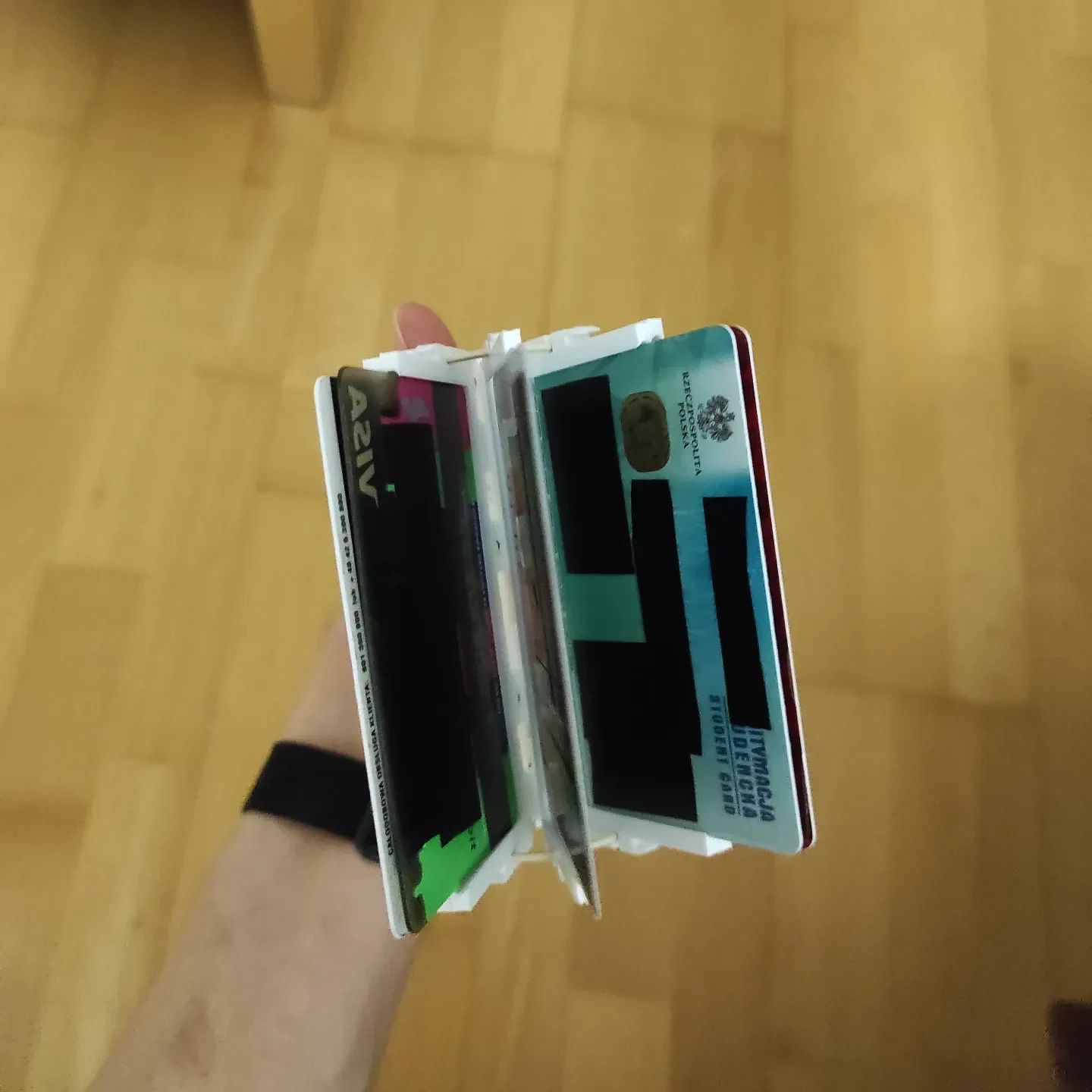

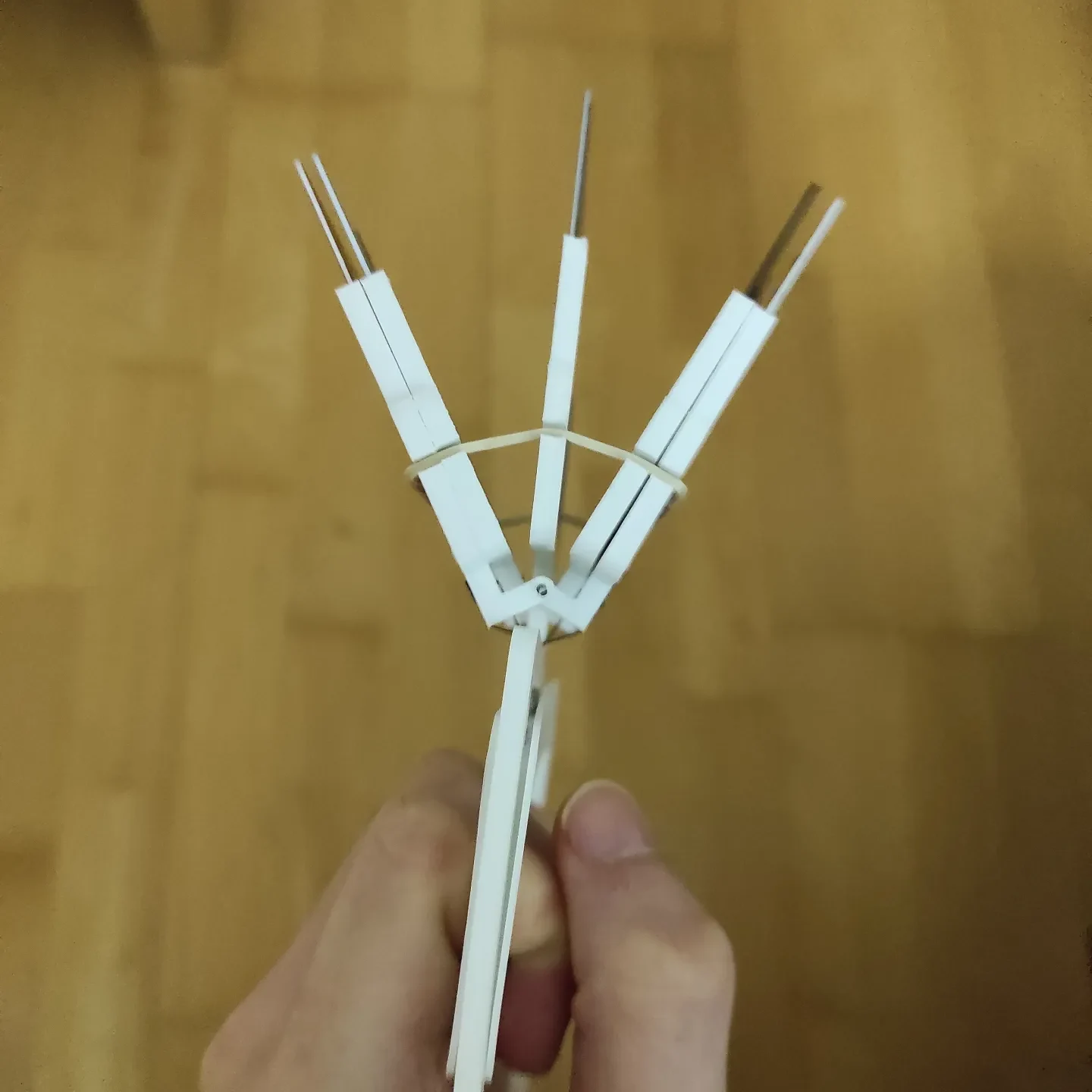

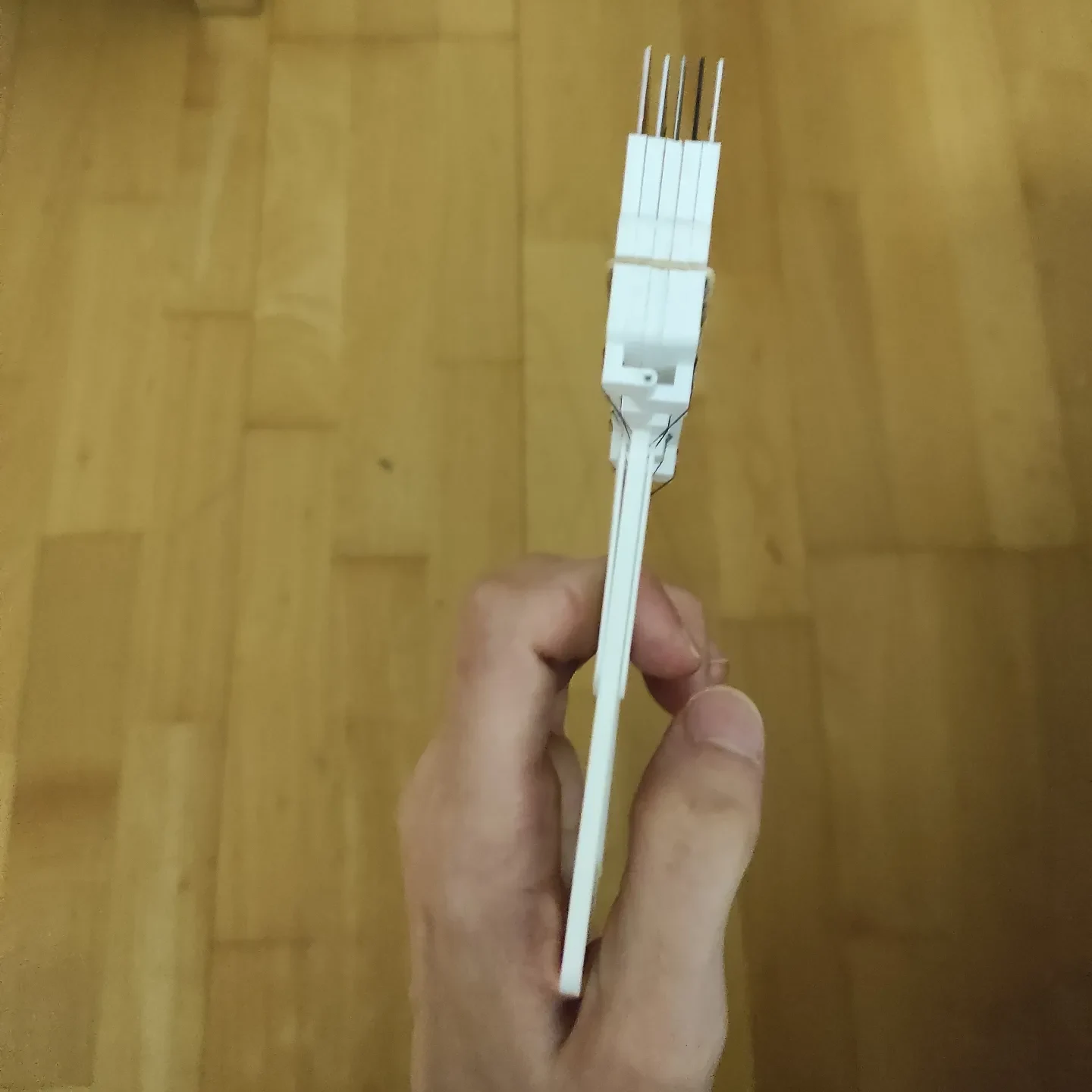

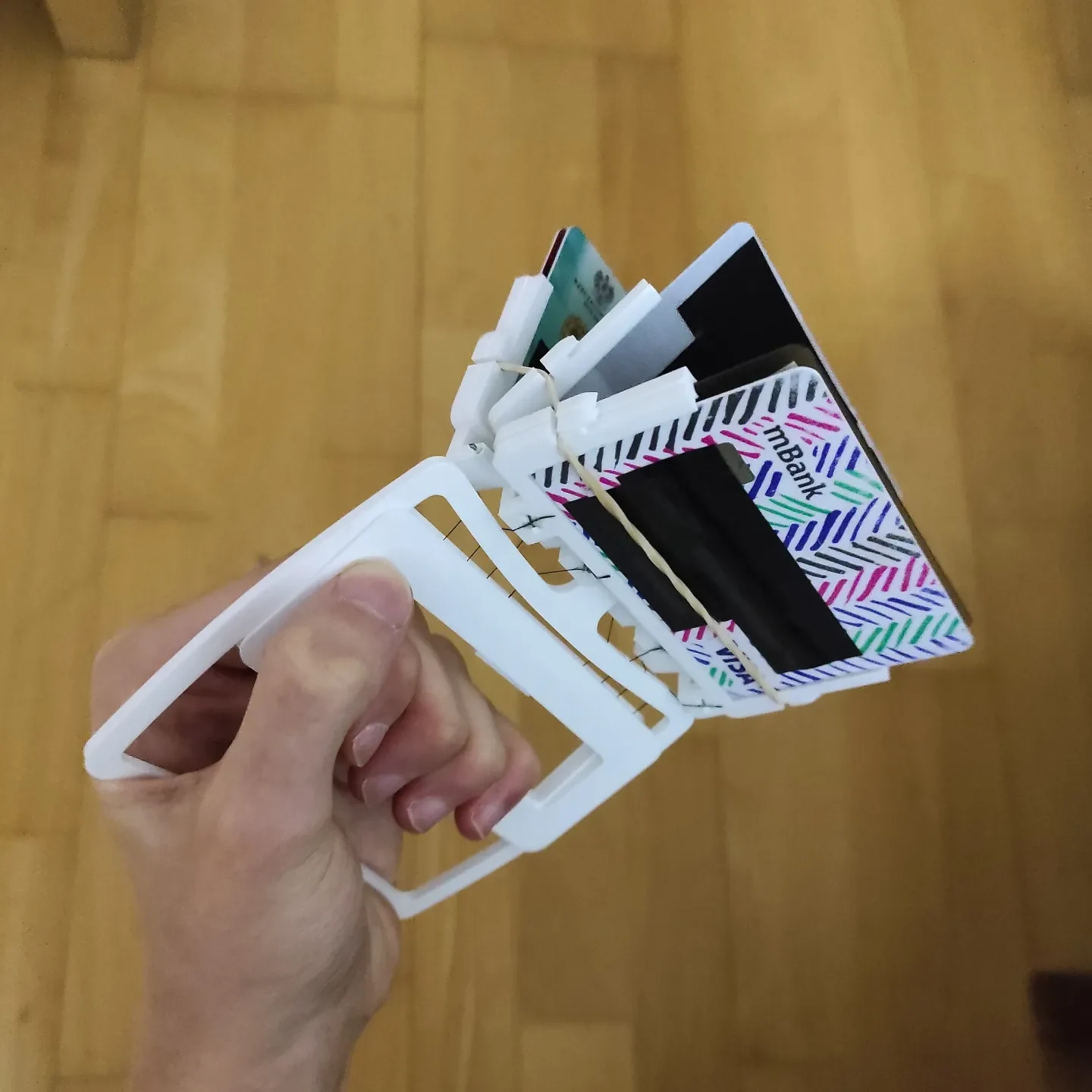

Резиновая лента удерживает ее плотно сжатой до тех пор, пока вы не нажмете на спусковой крючок, в результате чего карты раскладываются веером, как книга. Я немного ошибся, когда завязывал веревку, и она не растянулась так величественно, как я надеялся, но я уточню это в инструкциях.

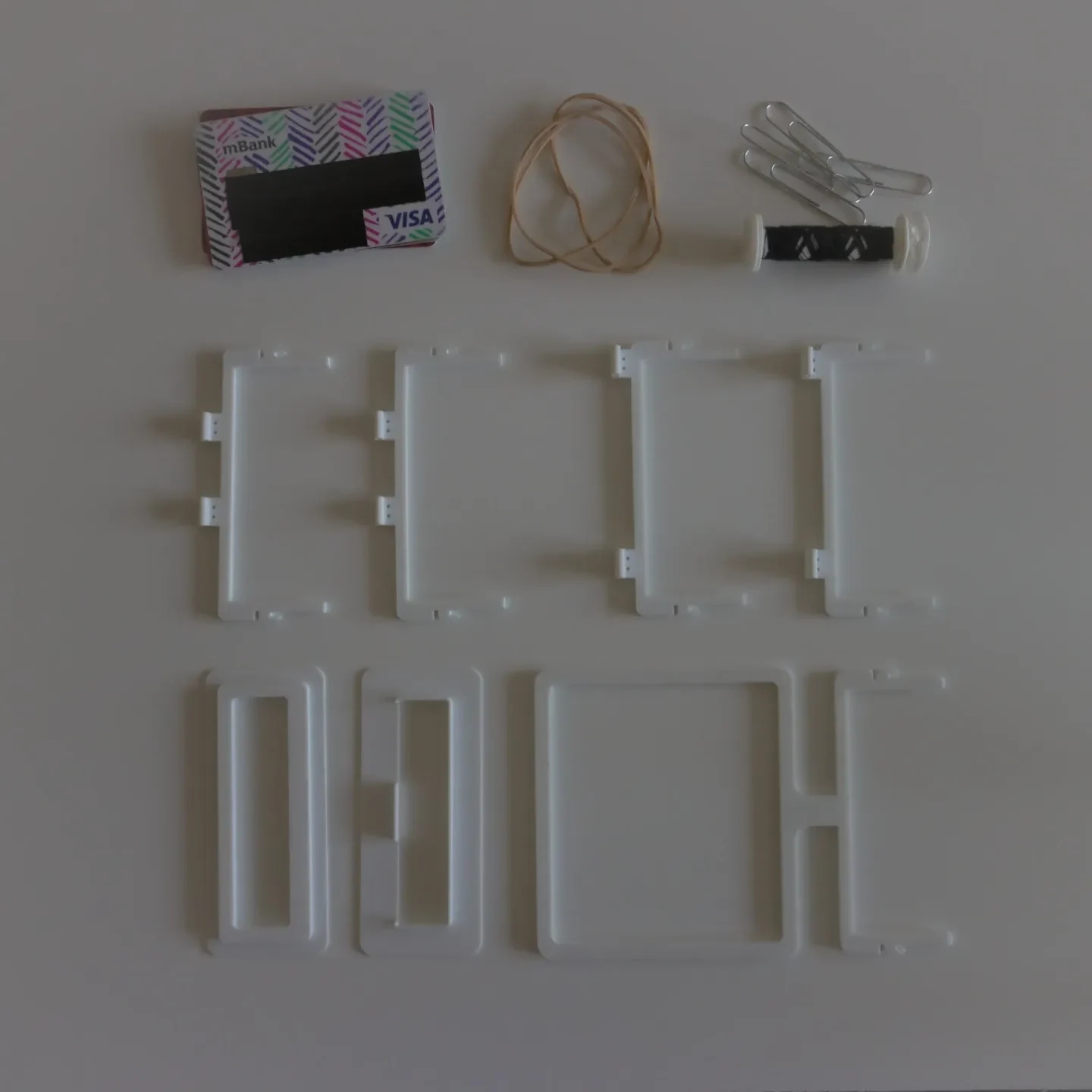

Список материалов

Вам, конечно, понадобятся все напечатанные части, но помните, что SideFrameInner и SideFrameOuter необходимо распечатать дважды! Помимо этого вам понадобится:

Скрепка или что-нибудь другое диаметром около 1 мм в качестве штифта для петли. Диаметр отверстия 1,3 мм. Я использовал скрепки диаметром 50 мм и выпрямил их плоскогубцами.
Резинка. Модель рассчитана либо на одну большую, обернутую точно так, как я показал на картинках, либо, если ваши резинки слишком малы (не стыдно), вы можете обернуть две меньшие — одну вдоль верхнего и одну вдоль нижних вырезов (для этого и нужен второй неиспользованный вырез).
Какая-то верёвка. Советую вам поучиться на моих ошибках и найти что-то иное, чем случайная хлопчатобумажная нить. Он у меня защелкивался, он был очень гибким, из-за чего его было трудно заправить, и в целом это был неприятный опыт. Может быть, леска поможет? Отверстия для резьбы тоже 1,3 мм.
(Необязательно) Клей CA и активатор. Я отказался от попыток привязать нить к рамке и при этом держать ее крепко. Клей CA сделал это менее болезненным
(Необязательно, но это также облегчит вашу жизнь) Зажимы (или другой способ фиксации спускового крючка на месте, когда вы возитесь с нитью) и пинцет. Стало намного проще протягивать эту нить в труднодоступные места и через отверстия. Не знаю, понадобятся ли они вам, если вы выберете более жесткую струну.
Распечатать и инструкцию по сборке.

Все детали я распечатал с помощью сопла диаметром 0,2 мм и высотой слоя 0,1 мм. Я уверен, что хорошо настроенный принтер сможет справиться с этим с соплом 0,4 мм, но я уже взял на себя обязательство и у меня не было времени проверить это. Ни одна из деталей не нуждается в вспомогательном материале, все они должны печатать ровно на станине. Я использовал 3 слоя по периметру и 3 верхних/нижних слоя, хотя вы, конечно, можете поэкспериментировать.

Сборка не очень сложна, но может быть утомительной и утомительной, поэтому приготовьте себе выпить и постарайтесь расслабиться.

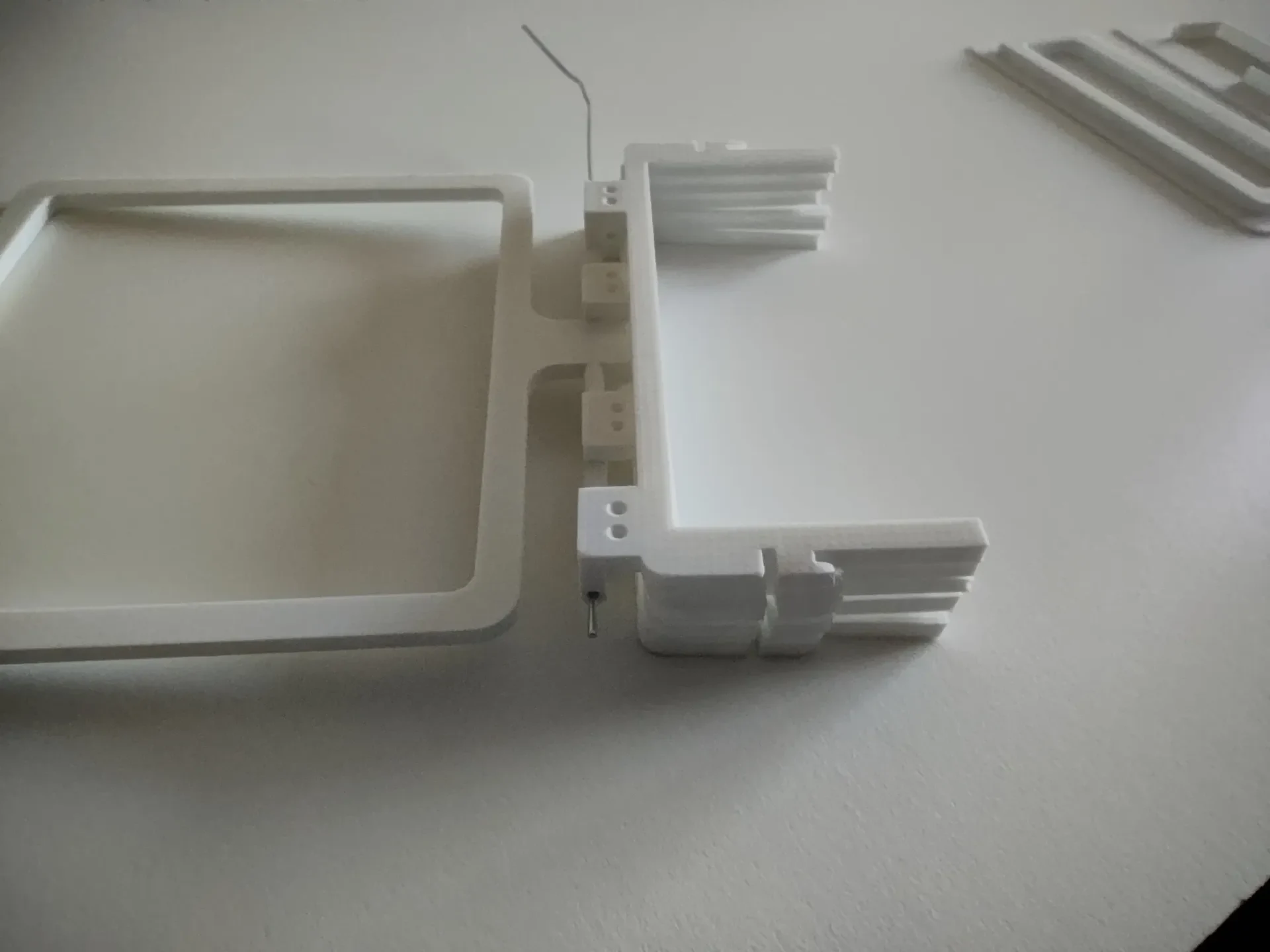

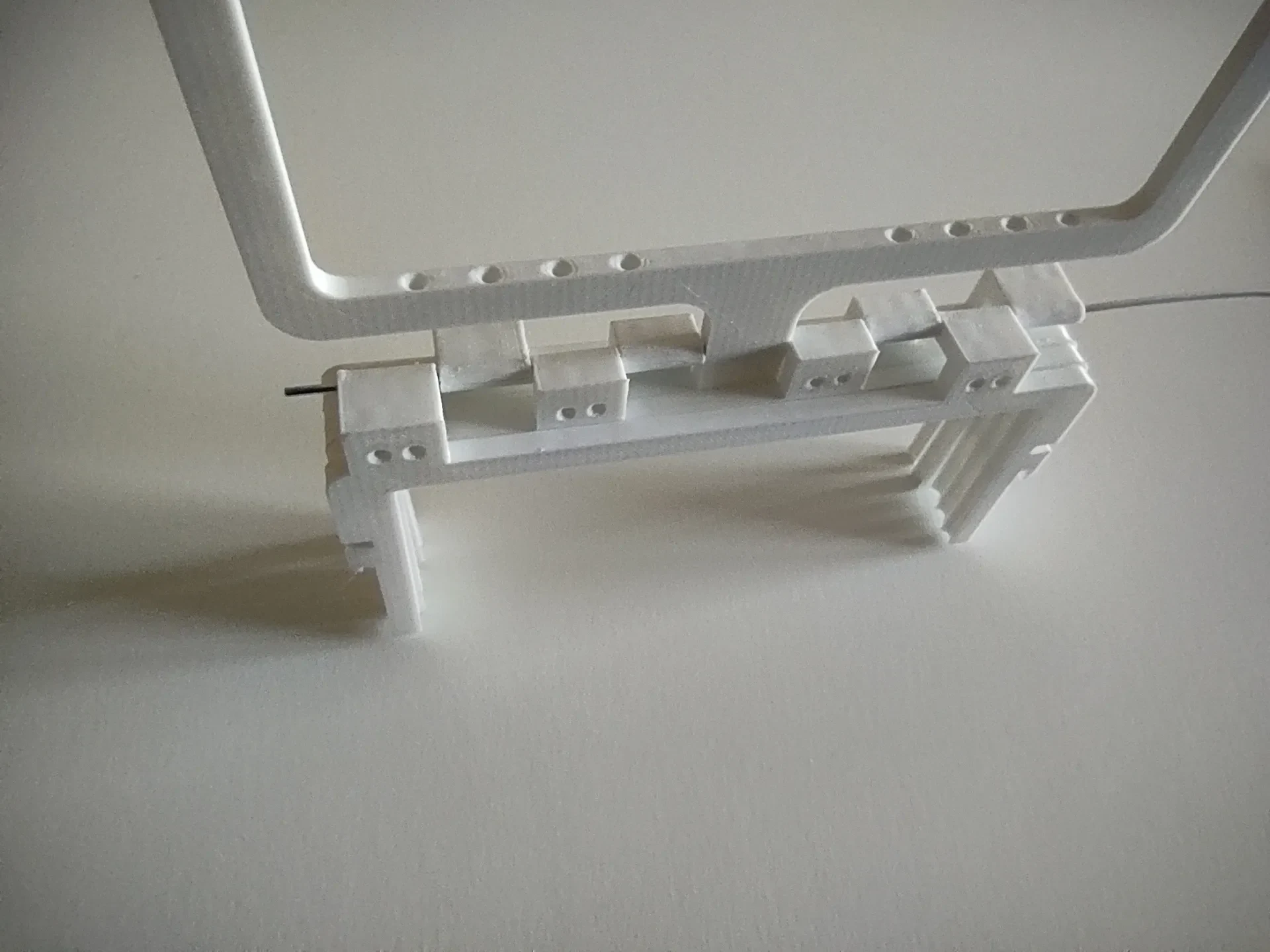

Прежде всего, необходимо собрать шарнир. Возьмите выпрямленную скрепку или что-то еще, что вы решили использовать, и проденьте ее в отверстия рамок. Должно быть совершенно очевидно, какой кадр куда идет, но у вас есть изображения, на которые можно ссылаться. Это была самая легкая часть.

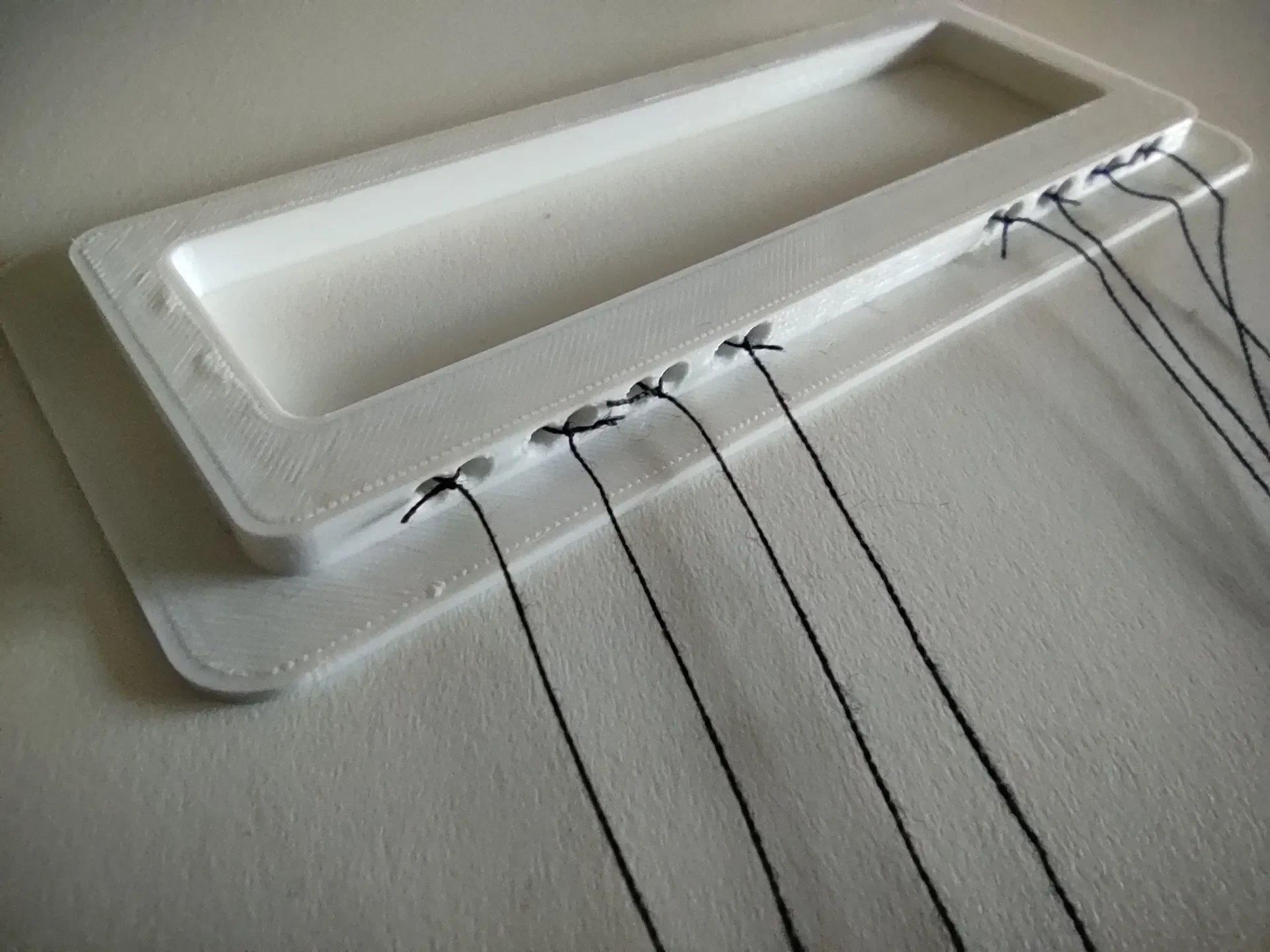

Затем вам следует привязать 8 кусков веревки к отверстиям в спусковом крючке. Имеется 8 пар отверстий, что составляет 16 отверстий, поэтому узлы выглядят аккуратно (при необходимости обратитесь к изображениям). Теоретически веревка не должна быть очень длинной, но я обрезал кусочки примерно до 15 см, чт�� оставило некоторые обрезки, но немного облегчило мне жизнь. И позвольте мне повторить то, что я сказал ранее: не хватайтесь за какую-то случайную нить, если только вы действительно не можете найти что-то еще, что было бы более надежным.

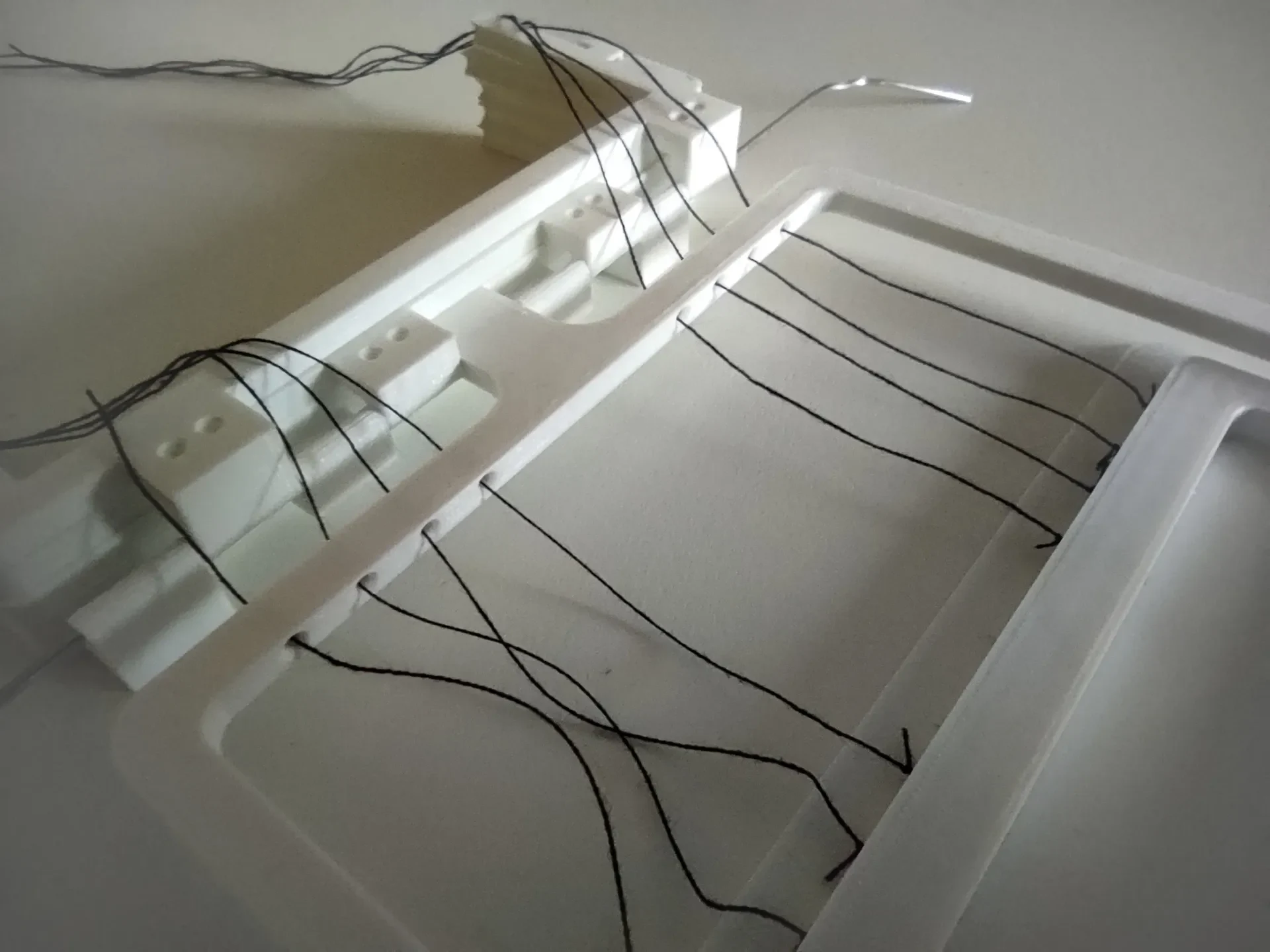

Убедившись, что нить надежно привязана к спусковому крючку (для уверенности можно использовать клей CA, хотя на данном этапе он мне не понадобился), вы можете свободно расположить спусковой крючок в центральной рамке и продеть веревку через 8 направляющих отверстий в центральной рамке. Цель этого шага — не допустить запутывания веревки и надежно направить ее к петле, здесь вы ничего не привязываете! И снова, фотографии — ваши друзья.
Когда это будет сделано, полностью соберите спусковой крючок, нажав на спусковой крючок (в моем случае было достаточно прессовой посадки), сдвиньте собранный спусковой крючок полностью вперед и желательно закрепите его на месте с помощью зажимов или ленты. Это также время, чтобы обернуть рамки резинкой или хотя бы склеить их вместе. я
