Чехол для компьютерной клавиатуры на танкетке в стиле рет...

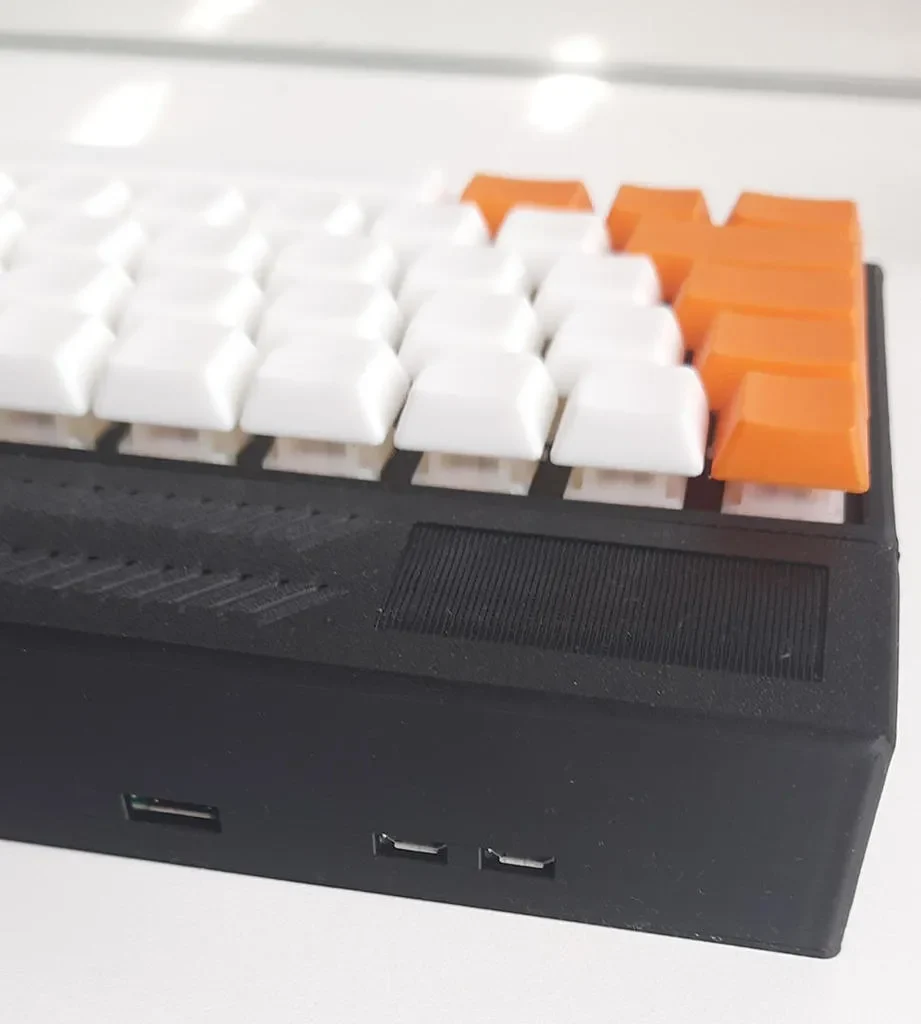

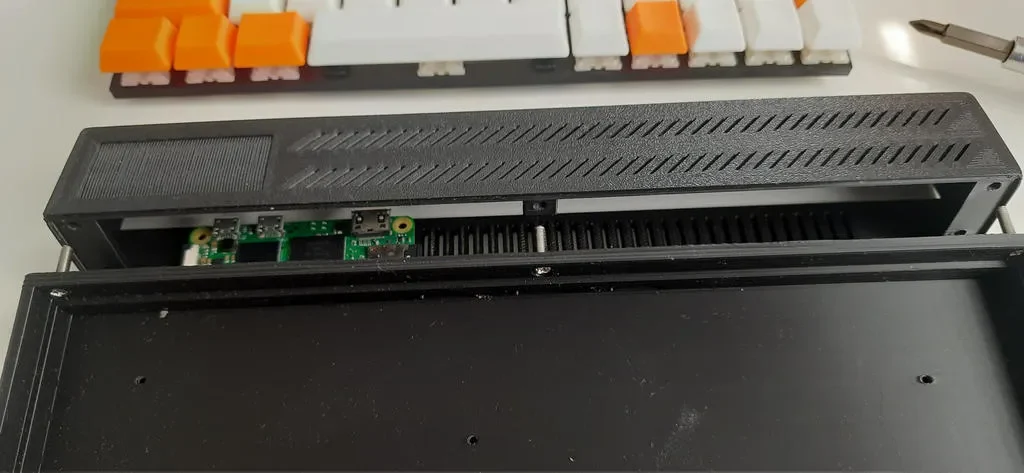

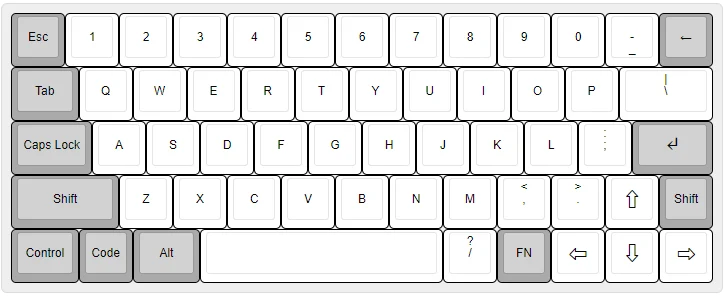

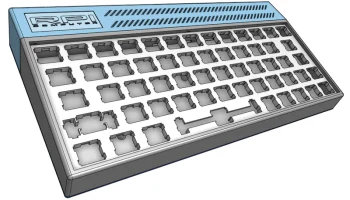

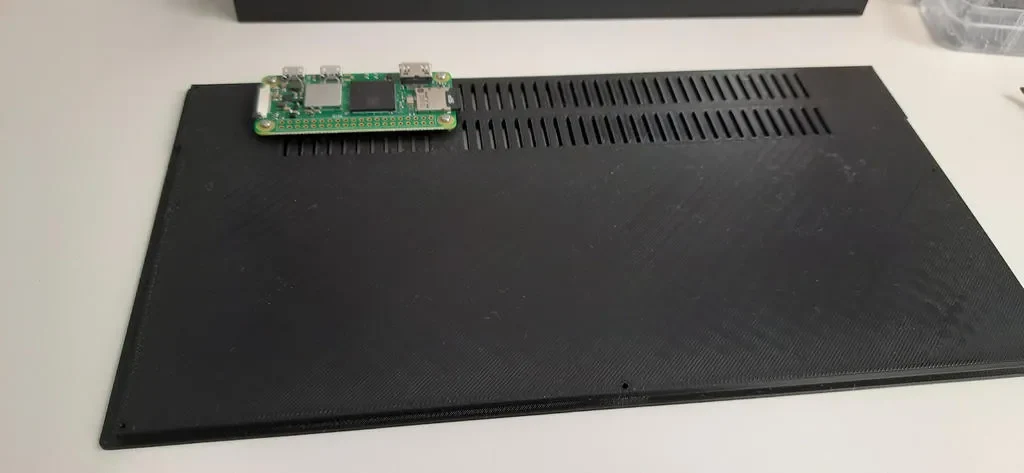

Это еще один чехол для компьютерной клавиатуры на танкетке в ретро-стиле, который можно печатать без разделения частей. Раскладка клавиатуры представляет собой специальную раскладку из 58 клавиш, разработанную для ПК со специальными клавишами курсора. В заднем отсеке имеется посадочное место для платы Raspberry PI 2 Zero, но размер корпуса параметрический, поэтому его можно легко адаптировать под другие платы.

Проект и дополнительные модели/файлы доступны по адресу https://github.com/JSmith01/zx-keyboard/tree/master?tab=readme-ov-file#13u-wide-keyboard-case-for-a-wedge-case-computer-wip.

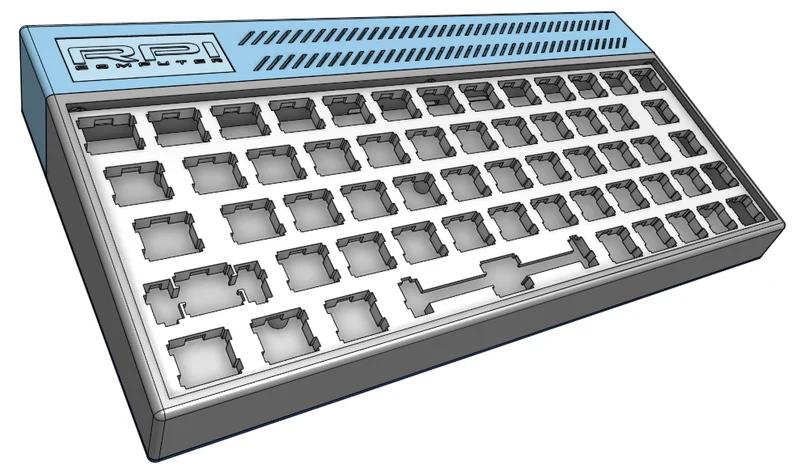

Все исходные файлы САПР находятся в свободном доступе в Onshape CAD:

Случай: https://cad.onshape.com/documents/80a6f71aa4ea5afbe3c2f400/w/0c9d95387bdbef7828 758cf6/e/f104cb4e70454155592a95cd?renderMode=0&uiState=66de39ae955acf43bb4a916e
Инструмент для перегиба стабилизатора 6,25u -> 4,5u: https://cad.onshape.com/documents/ae3792f91f504da8d6e72a6f/w/ced467ad9bcd54dddc 1017f0/e/babc9538a75bcf5462f88daf?renderMode=0&uiState=66de3a5012896b37f23ab387
колпачки клавиш (параметрические): https://cad.onshape.com/documents/8eec099704dd56ee90a99779/w/f094e603417fd53c8f53642f/e/6200ad26f37156b8d2f7b3c0

Примечания к печати: нижнюю часть и клавиатуру следует печатать в обычной ориентации, задняя часть лежит на ее верхней поверхности. Самый сложный из них — это передний кор��ус, в котором находится клавиатура. Я пытался распечатать его, лежа на верхней стороне, с нормальной опорой, но размеры были слишком малы, а качество было плохим для моего Bambulab A1, а снять опоры было сложно. Поэтому для меня лучше всего было распечатать его, оставаясь на краю, который соединяется с задней частью, с опорами для деревьев. Места для опор я нарисовал вручную в виде линий внутри коробки с расстоянием между ними 20-30 мм.

Для профиля я использовал тонкую настройку 0,12 с PLA-нитью bambulab, при этом для «настенных петель» было установлено значение 4 (по умолчанию — 2), а на печать самой большой передней части ушло около 7 часов.

Для кейкапов необходимо иметь наилучшее качество печати. Я использовал переднюю диагональную поверхность в качестве нижней части, обращенной к пластине (поворот -120/120 градусов). Технически колпачки клавиш можно было напечатать на двух пластинах, но м��е не удалось напечатать более крупный белый цвет, поэтому я печатал меньшими партиями, всего по 6-12 колпачков клавиш.

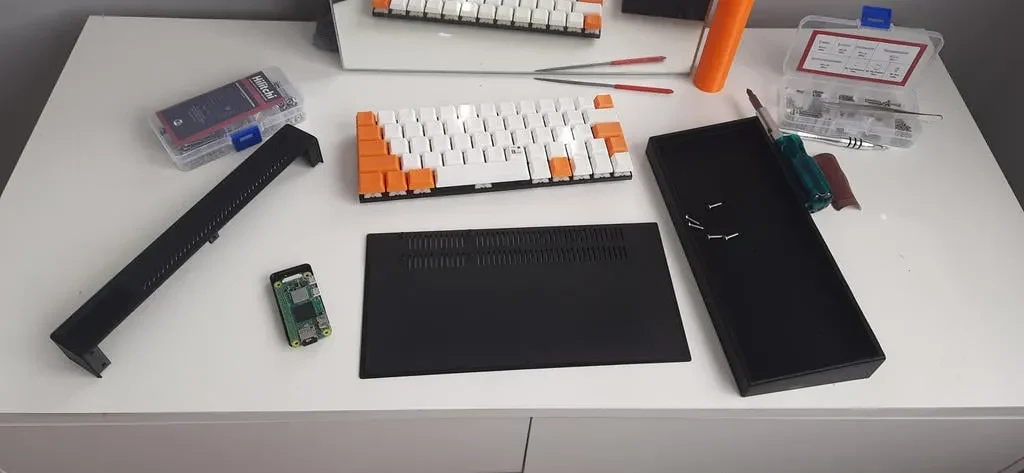

За исключением нижней части, остальные должны поместиться на пластинах меньшего размера, я полагаю, что широко распространенный формат 220x220 тоже подойдет.

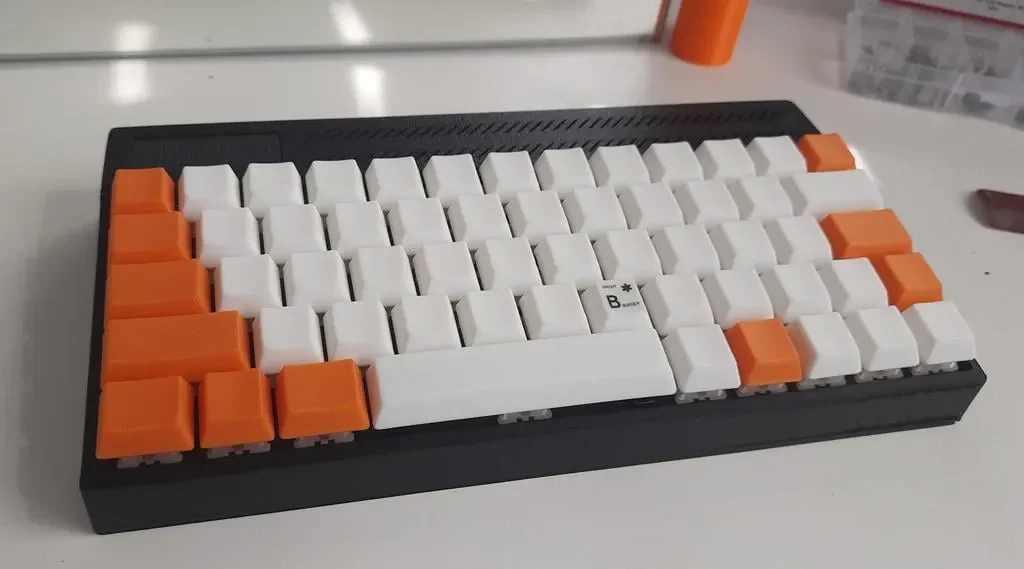

Я еще не закончил проводку, но установил 58 желтых переключателей с ключом Gateron и два пластинчатых стабилизатора (2u и 6,25u, преобразованные в 4,5u) и впаял диоды. Для изгиба выводов диодов я изготовил специальный инструмент.

Купить стабилизатор 4,5у под клавишу «Пробел» не удалось, поэтому я создал инструмент для перегиба большего стаба 6,25+у в 4,5у. Для этого потребуются два коротких болта М2 (6 мм должно быть достаточно), которые можно повторно использовать для корпуса.

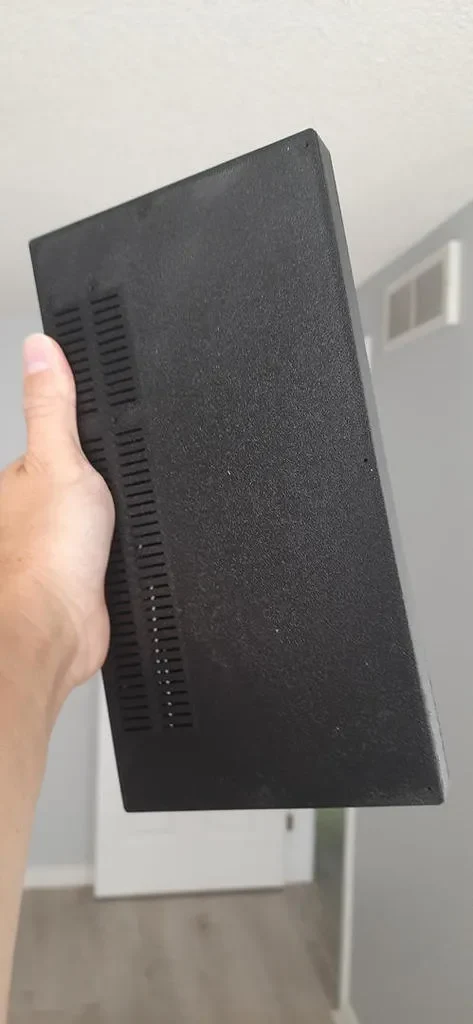

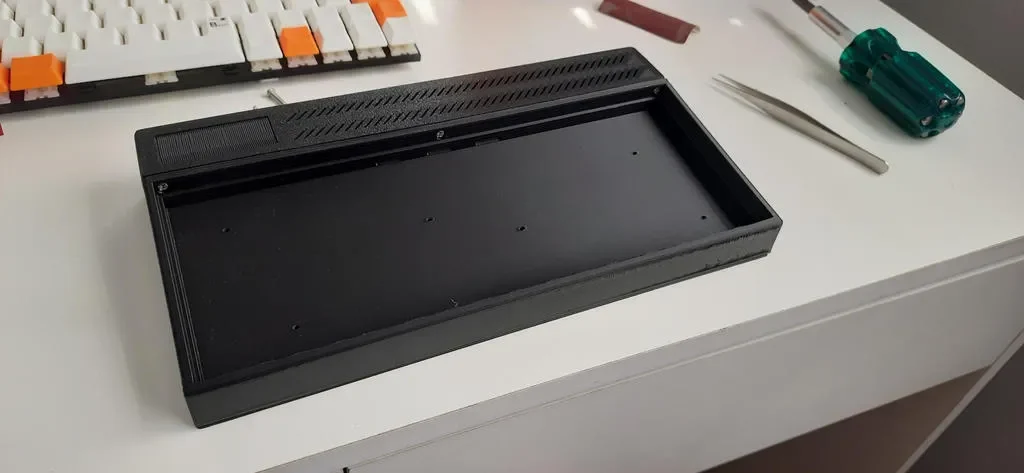

Для сборки корпуса потребуется несколько (~20) болтов/винтов M2 6-8 мм и 5 болтов и гаек M3 8 мм. В нем не используются резьбовые вставки (пока?). Корпус может потребовать небольшой шлифовки, особенно в местах соприкосновения опор с корпусом, и подпиливания отверстий М3 (зазор 0,2 мм).

Настройки печати

Бренд принтера:

Бамбу Лаборатория

Принтер:

А1

**Плоты:**

Нет

��оддерживает:

Да

**Разрешение:**

0,12

Заполнение:

прямолинейный

**Нить:** Bambulab, Sunlu PLA Черный, белый, оранжевый

Категория: Компьютер
