Зажим для филамента - мини-изогнутая версия 3

ПРИМЕЧАНИЕ. Проверьте наличие более новых и лучших (?) версий этого зажима, выполнив поиск по запросу «мини-зажим для нити»:

https://www.prusaprinters.org/search/all?q=filament%20clip%20mini%20curved

Это моя третья попытка получить «идеальный» зажим для нити. Мои предыдущие две попытки сработали достаточно хорошо, но не полностью достигли всех моих целей дизайна:

Дешевая печать (минимальное использование нити)
Цельная деталь — сборка не требуется
Работает с различными катушками с нитью.
Прочно крепится к катушке с нитью
Легко крепится/снимается на катушке с нитью.
Плотно зажимает нить

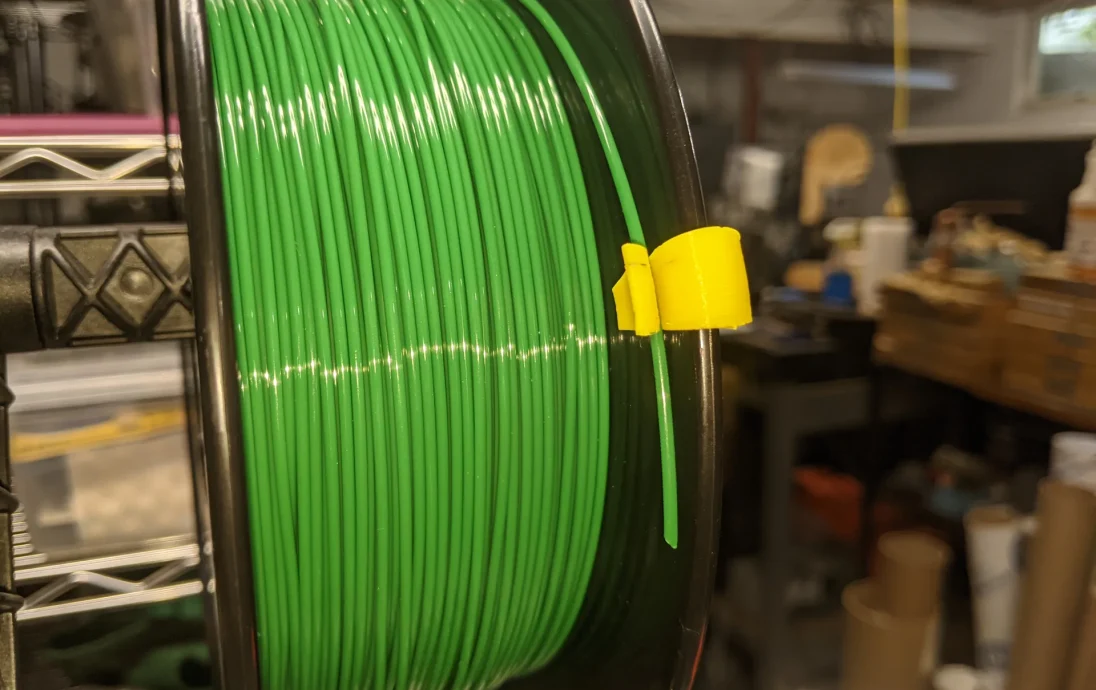

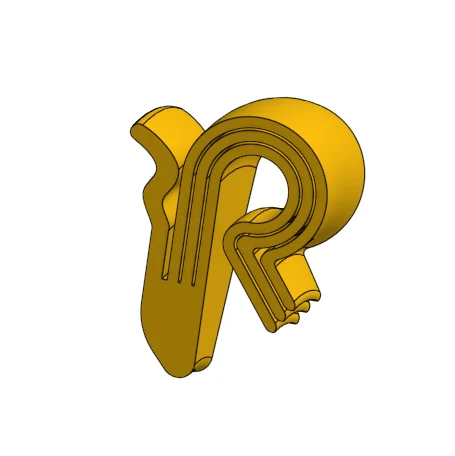

Это улучшение моей предыдущей конструкции: отверстие для нити заменено на боковой зажим для нити; его проще использовать, а также он более прочно удерживает нить. «Пружинный зажим», который крепится к катушке с нитью, также был улучшен за счет дальнейшего усовершенствования конструкции многослойной пружины Версии 2, а также повышения ее жесткости и прочности.

Эти зажимы также работают с моим деревом хранения зажимов для нитей (ссылка ниже), хотя разместить их на «дереве» немного сложнее из-за более плотного прилегания.

https://www.prusaprinters.org/prints/45236-filament-clip-storage-tree-holder

Распечатать инструкции

Печать PLA довольно проста. Используйте предоставленные файлы 3mf или gcode для печати одной копии или кратных шести копий. В противном случае напечатайте с двумя периметрами и заполнением 0 %.

Вы можете заметить, что пружинящие слои сливаются вместе в местах соприкосновения с рабочей пластиной. Однако это не влияет на работу, и клипы по-прежнему работают нормально.

Как и в случае с моими предыдущими клипами, я предпочитаю печатать в нескольких цветах, используя разные цвета для каждого типа нити, чтобы их можно было быстро идентифицировать.

САПР

Файлы 3D CAD OnShape для этого находятся здесь:

https://cad.onshape.com/documents/ef9efdbfeb66be493ae66ab3/w/17f5f483d6fe4faa11029354/e/090577930875b770e0b31766
