Чехол Elegoo Phecda

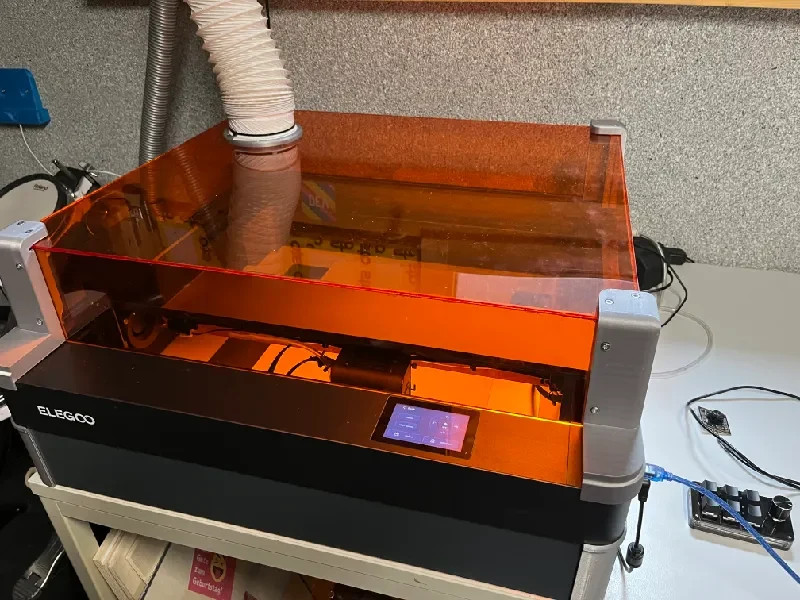

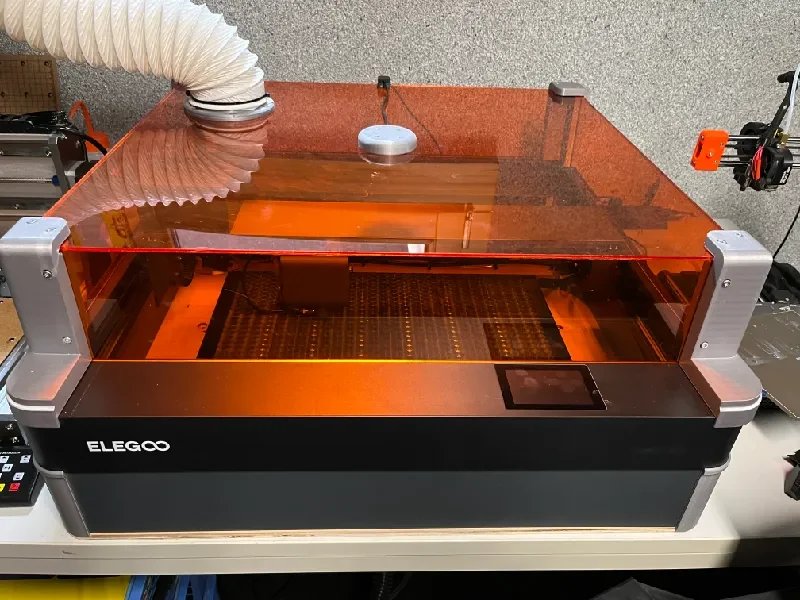

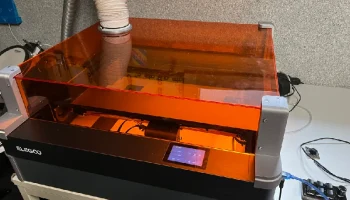

После покупки Elegoo Phecda я столкнулся с неприятными запахами дома и нестабильными результатами резки. Несмотря на эти проблемы, устройство остается высокоточным и работает исключительно хорошо. Следовательно, я решил создать чехол для лазера. Вот результат, и я им вполне доволен, поэтому делюсь здесь файлами дизайна для всех, у кого есть такая же идея.

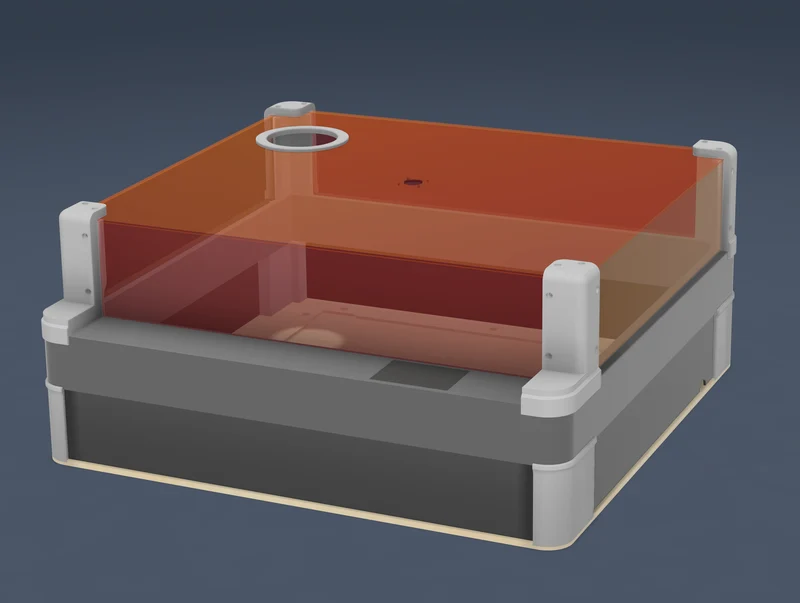

Деревянное основание повышает устойчивость и позволяет выравнивать сотовое основание 400х400. Основания, напечатанные на 3D-принтере, позволяют закрывать корпус деревянными пластинами. Верхние сваи, напечатанные на 3D-принтере, позволяют закрыть систему с помощью листов акрилового пластика (я заказал их на стороне, что было не слишком дорого). Магнитный адаптер сверху позволяет подключить вентиляцию. Отверстие в основании позволяет подключить еще одну вентиляцию к нижней части корпуса.

Помимо деталей, напечатанных на 3D-принтере, вам понадобятся:

Пластины из акрилового пластика (4мм) по планам в PDF.
(Мне этот план подошёл хорошо: чтобы он идеально подошёл, вы можете сначала распечатать 4 верхних держателя, а затем измерить расстояние, прежде чем заказывать акриловые панели самостоятельно)

Две деревянные пластины размером 680x680x4 мм для основания.

Четыре деревянные пластины размером ~610x91x3 мм для боковых крышек.

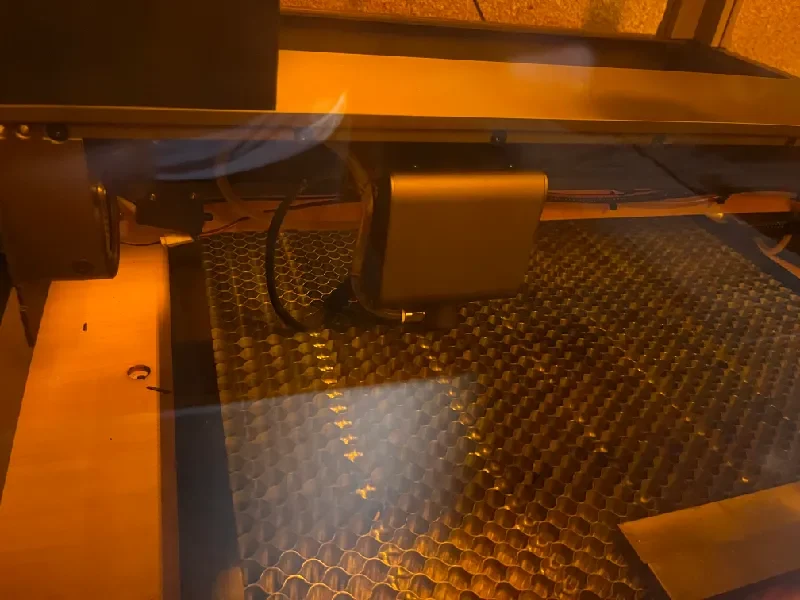

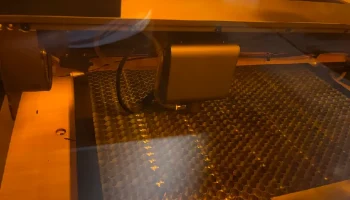

USB-видеокамера, если вы хотите собрать и верхнюю камеру (пример AliExpress)

Некоторые винты (в основном M3 и M4)

Клей

Если чего-то не хватает, если у вас есть вопросы/предложения, не стесняйтесь обращаться ко мне.

Некоторые спрашивали меня о публикации системы вентиляции на изображениях, мне потребовалось время, чтобы разобраться, но вот оно:

Отказ от ответственности: это нетривиальный проект для печати и сборки, и вам, возможно, придется адаптировать модели в зависимости от эффективных размеров вашего лазера.
