3,5-дюймовый DAS с 16 отсеками, сделанный из компьютерног...

Если у вас есть старый компьютерный корпус ATX и блок питания, почему бы не использовать его для расширения памяти вашего основного ПК? Превратите его в DAS! (хранилище с прямым подключением)

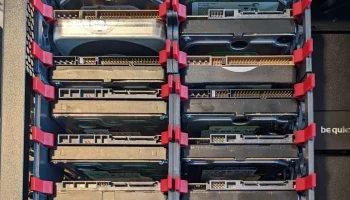

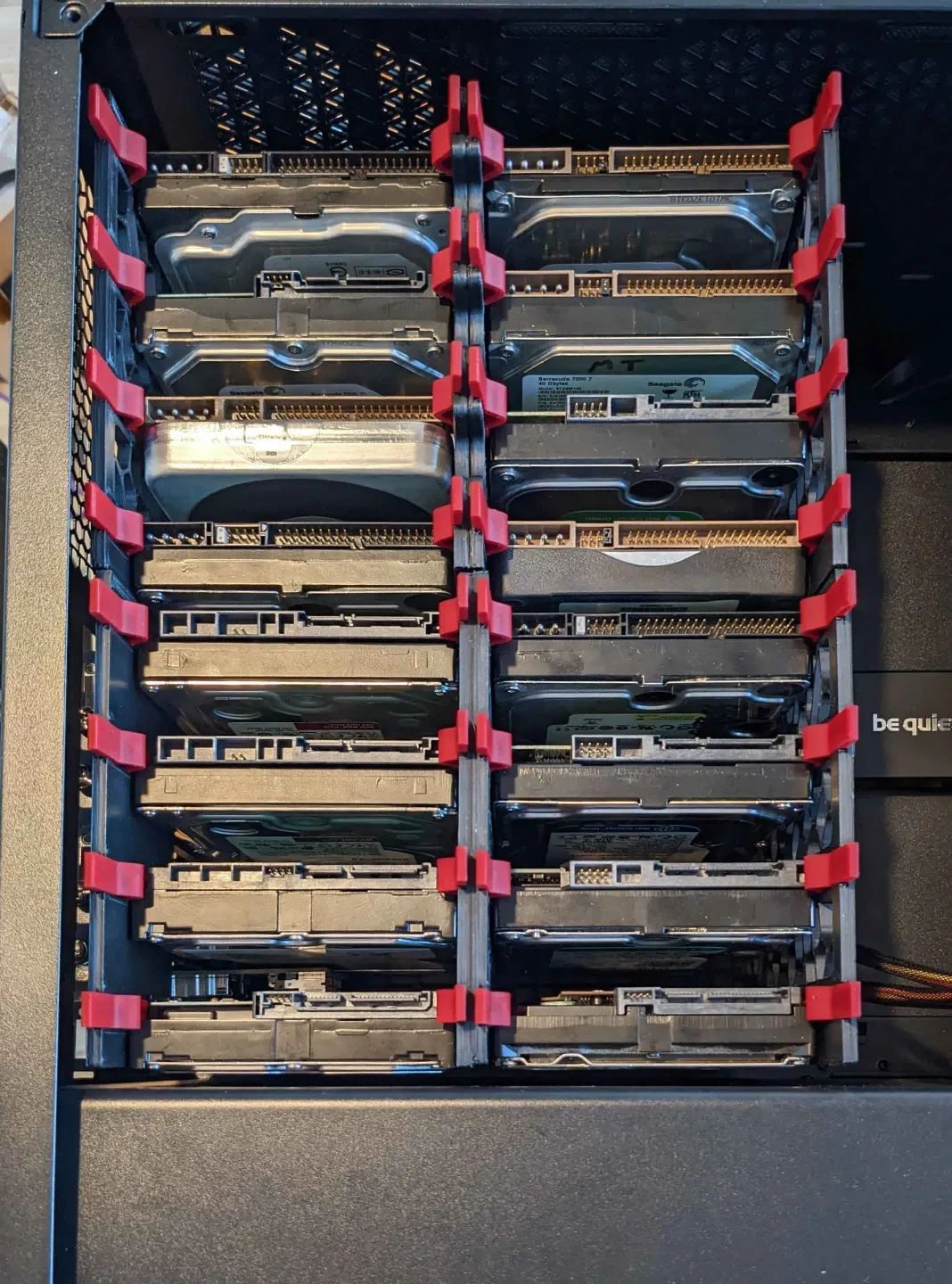

В этой конструкции на месте, которое обычно занимает материнская плата, устанавливаются 4 стойки для дисков, причем каждая стойка поддерживает 4 диска размером 3,5 дюйма, всего 16 дисков.

Кабели SFF-8088 (по одному на 4 диска) соединяют карту контроллера SAS внутри вашего ПК с DAS, которая затем разветвляется на 16 обычных разъемов SATA для подключения к дискам.

Печатные детали рассчитаны на размещение на печатной платформе Prusa i3 MK3 (самый большой размер — 244 × 153 мм). Была протестирована только ABS (в частности, eSun ABS+ Black и Fire Engine Red). PLA не подойдет, потому что он сгнется, как мокрая лапша, когда система нагреется. PETG может подойти, но геомет��ия зажима оптимизирована для ABS.

Спецификация
Компьютерный корпус ATX (обратите внимание: не MicroATX, он должен быть стандартного размера ATX). Я использую be quiet! PURE BASE 500, потому что он дешевый и поставляется с двумя 140-мм вентиляторами.
Блок питания ATX (с разветвителями питания SATA, если необходимо, чтобы получить достаточное количество разъемов для ваших дисков)
Карта контроллера SAS для вашего ПК с внешними разъемами SAS SFF-8088. например Карты контроллера LSI, названия моделей которых заканчиваются на 8e или 16e (поддерживают 8 или 16 внешних накопителей соответственно). Пользователи ZFS захотят, чтобы контроллер с возможностью флэш-памяти использовал «ИТ-режим», чтобы им не приходилось страдать от дисков, скрытых за аппаратным RAID.
Шестигранная отвертка 2 мм / 5/64 дюйма с шаровым наконечником
Винты #6-32 ¼ дюйма с плоской головкой (CSK) и шестигранником, 86 штук (McMaster)
Гайки шестигранные №6-32, 12 штук (McMaster)
Кронштейны-переходники SFF-8088 на SFF-8087 для преобразования внешнего кабеля SAS во внутренний SAS внутри DAS, один кронштейн на 8 дисков, максимум 3 кронштейна (AliExpress)
Переходной кабель SFF-8087 на 4x SATA для подключения дисков к кронштейнам-переходникам, один кабель на 4 диска (AliExpress)
Регулятор скорости вентилятора (например, этот контроллер для 3-контактных вентиляторов с AliExpress)
Внешние кабели SAS SFF-8088 для подключения ПК к DAS, один кабель на 4 диска (AliExpress)

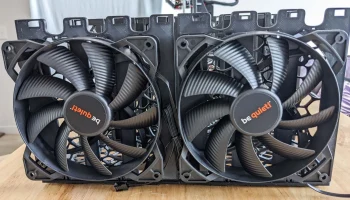

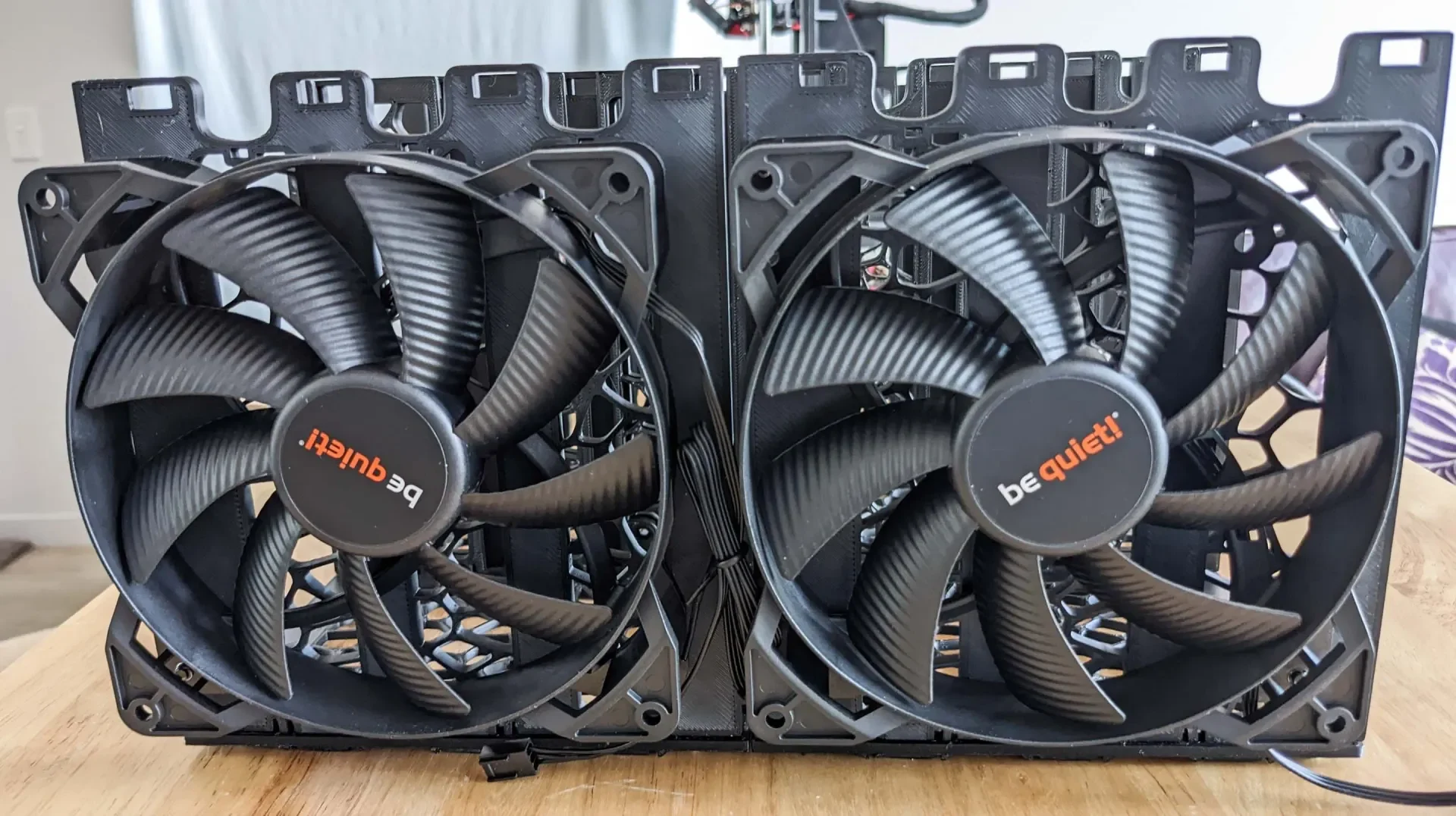

(опционально) Корпусные вентиляторы диаметром 140 или 120 мм для установки на стойки дисков, до 2 шт.
(опционально) кабельные стяжки шириной 3,5 мм или тоньше.

Ожидаемая стоимость сборки, не включая корпус и блок питания (поскольку они могут различаться), но включая 36 долларов США за карту контроллера LSI SAS от eBay, все остальные необязательные детали, доставку с AliExpress и нить ABS+, составляет примерно:

4 диска — 103 доллара США
8 дисков — 130 долларов США
12 дисков — 177 долларов США
16 дисков — 204 доллара США (включая 17,10 доллара США за нить весом 690 г)
Проверка вашего корпуса на совместимость

Не все корпуса ATX будут совместимы. Печатная базовая плата имеет размер стандартной материнской платы ATX (12 × 9,6 дюйма, 305 × 244 мм), но диски в нижних стойках будут выступать за нижний край платы на 2 мм:

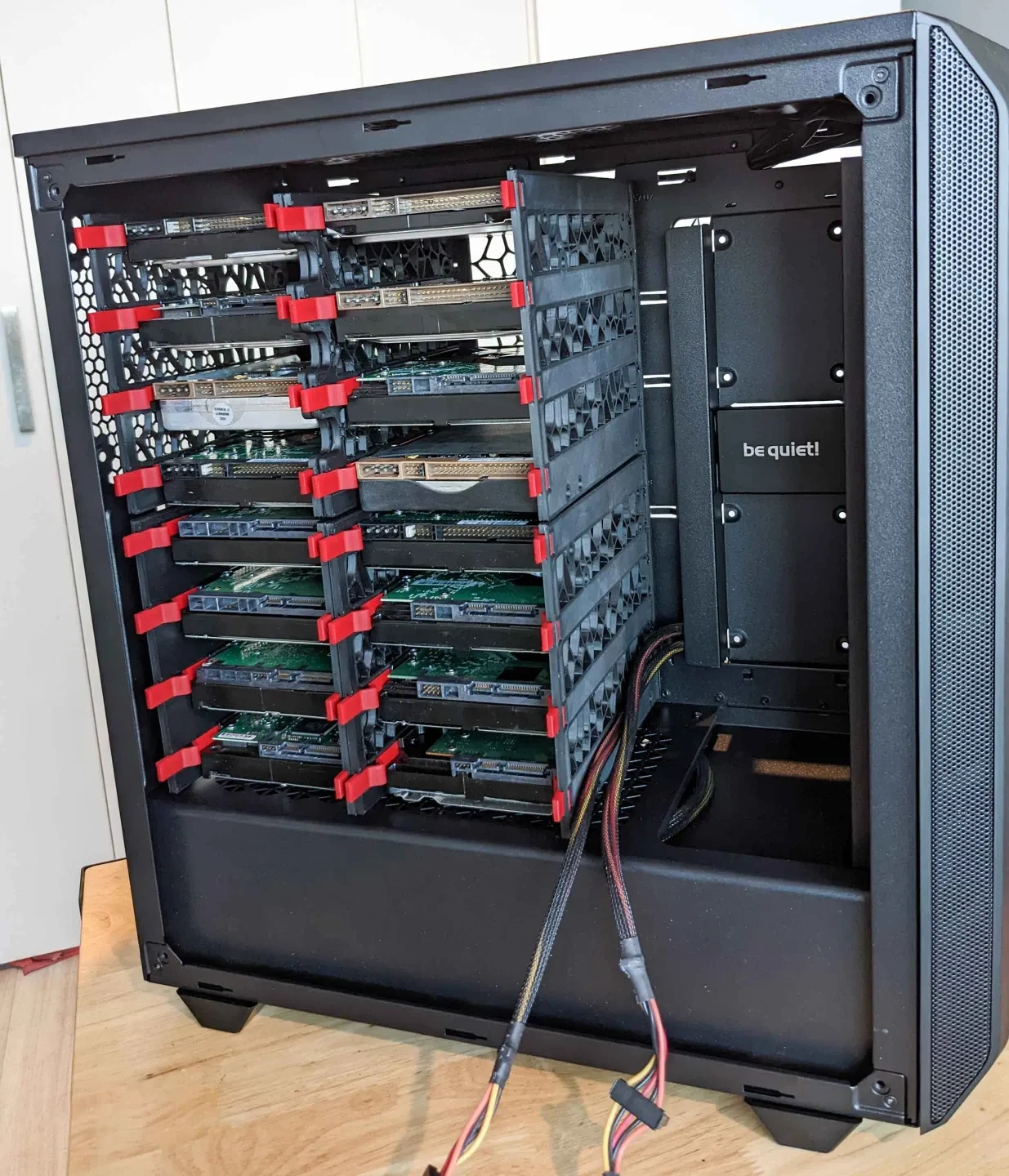

Стойки очень высокие, в отличие от обычной материнской платы, поэтому не должно быть никаких выступающих компонентов компьютера в любом секторе, в который вы хотите установить стойку. Вентиляторы на задней панели, безусловно, придется снять.

Высота направляющих направляющих составляет 182 мм от верхней части стоек материнской платы, поэтому на вашем корпусе должна быть указана совместимость с «высотой процессорного кулера», по крайней мере, на эту высоту.

Печать

Печать из ABS, высота слоя 0,2 мм, 3 периметра, заполнение 15 %, прямолинейное. Я использовал новый генератор периметра Arachne от PrusaSlicer и отключил компенсацию слоновьей стопы.

Примечание по печати из АБС-пластика: поскольку АБС-пластик дает усадку после печати, вам потребуется включить компенсацию, чтобы все получилось в нужном размере. В PrusaSlicer мне пришлось установить масштаб X и Y объектов (но не Z) на 100,76%. Эквивалентом SuperSlicer является установка параметра «Усадка нити» на 99,2%.

Опорная пластина разделена на две части: нижнюю и верхнюю, и вам необходимо распечатать обе, а также две копии соединительной пластины.

Каждая стойка состоит из пары частей левой и правой стены, поэтому они нужны для каждой стойки, которую вы планируете установить.

Для левой нижней стойки вам необходимо распечатать версию «Стена стойки — левая с вырезами PCI» для ее левой стороны.
