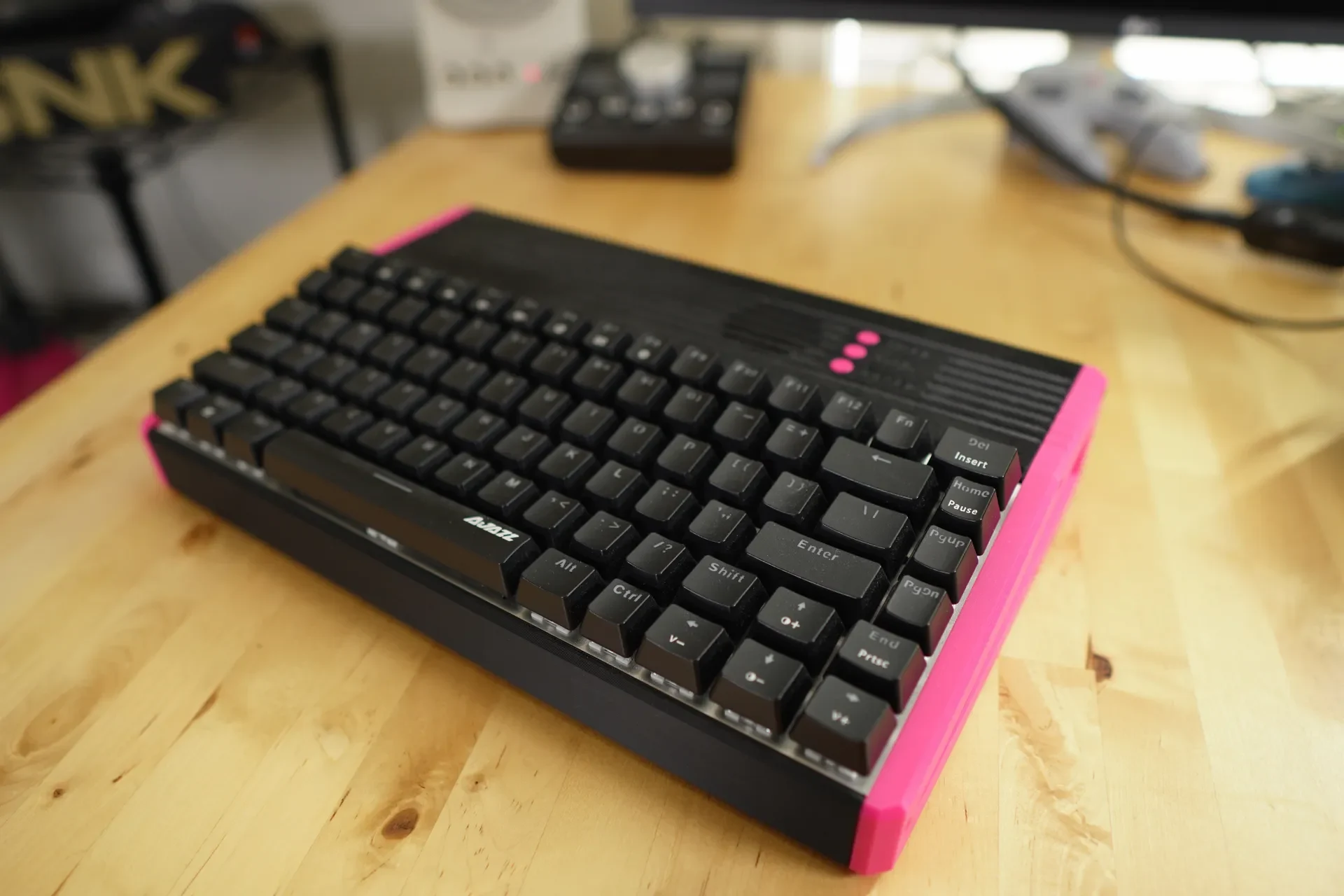

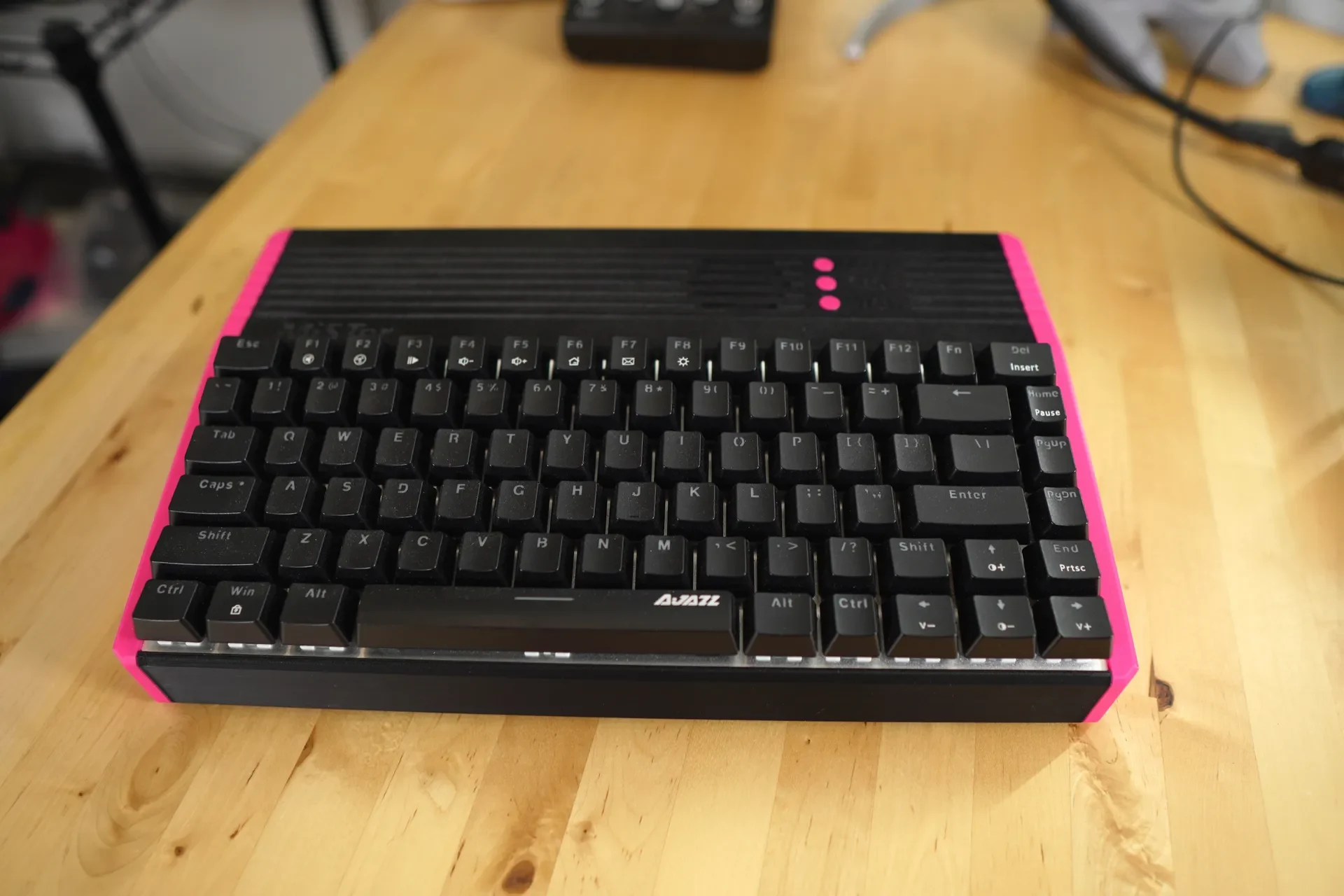

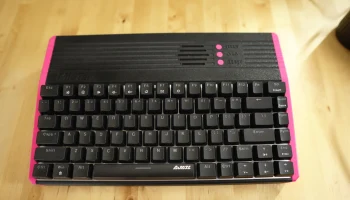

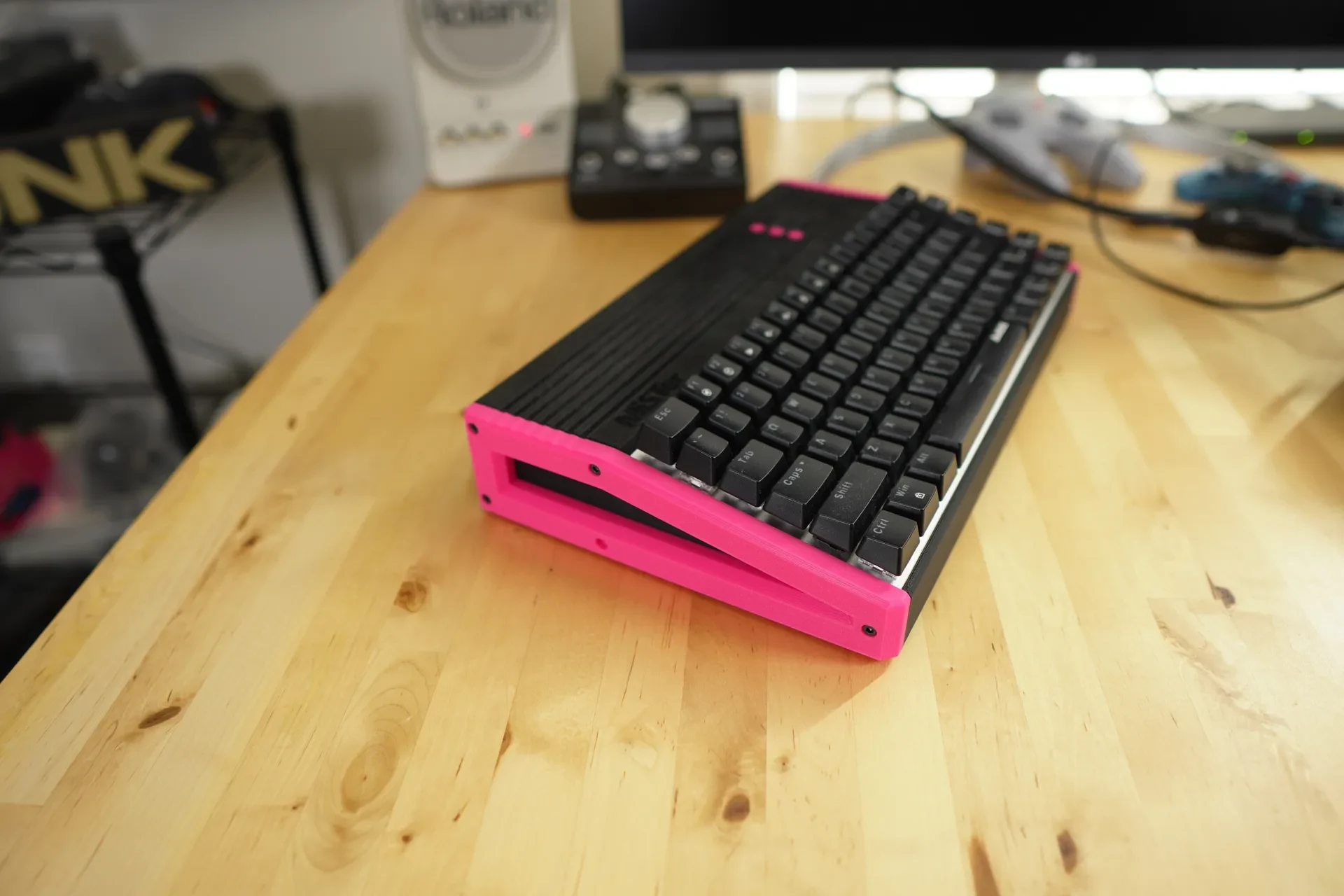

Корпус компьютера с клавиатурой MiSTer FPGA......

Примечание. Для этого требуется принтер большего размера, поскольку ширина самых крупных деталей составляет 306 мм. Я распечатал свой на Elegoo Neptune 3 Plus.

Особенности:

3 USB-порта на задней панели

Кулисный выключатель питания

Внутренний SATA HD/SSD

HDMI-порт

Ethernet

4 внутренних USB-порта (для клавиатуры, адаптеров BT/Wi-Fi и т. д.)

Последовательный пользовательский порт

Входной порт питания 5 В

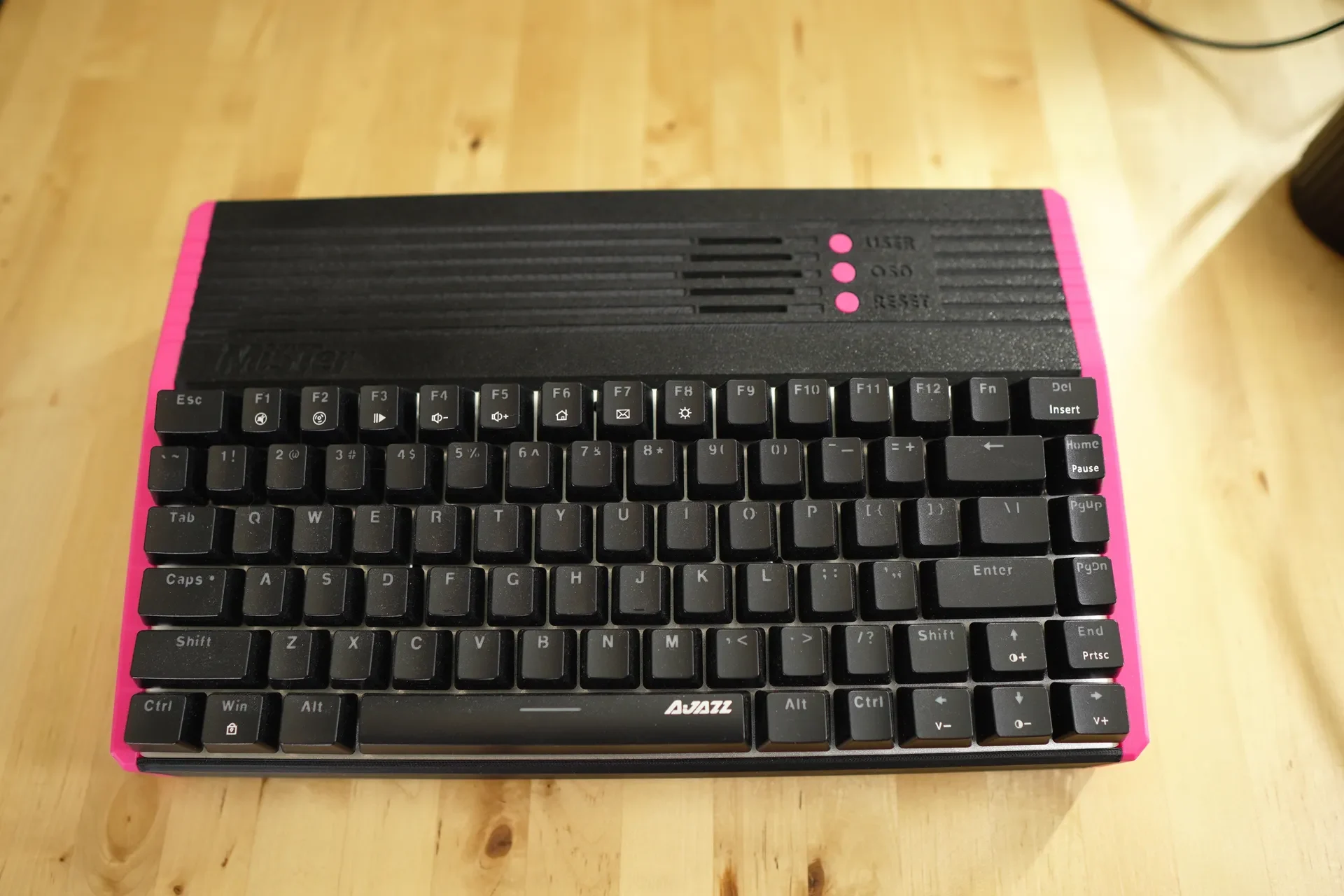

И 3 кнопки платы ввода-вывода сверху.

Много вентиляции

В этой версии я решил не включать на задней панели корпуса место для аналогового/цифрового аудио или VGA. Кроме того, в этой модели нет внешней SD-карты. Я предполагаю, что большинство людей будут передавать данные через FTP. Я включил файл CAD STEP, поэтому вы можете адаптировать его к своим потребностям.

В составе загружаемых файлов:

Чехол для клавиатуры Top.stl — это верхняя часть корпуса клавиатуры.

чехол для клавиатуры Bottom.stl — это нижняя часть корпуса.

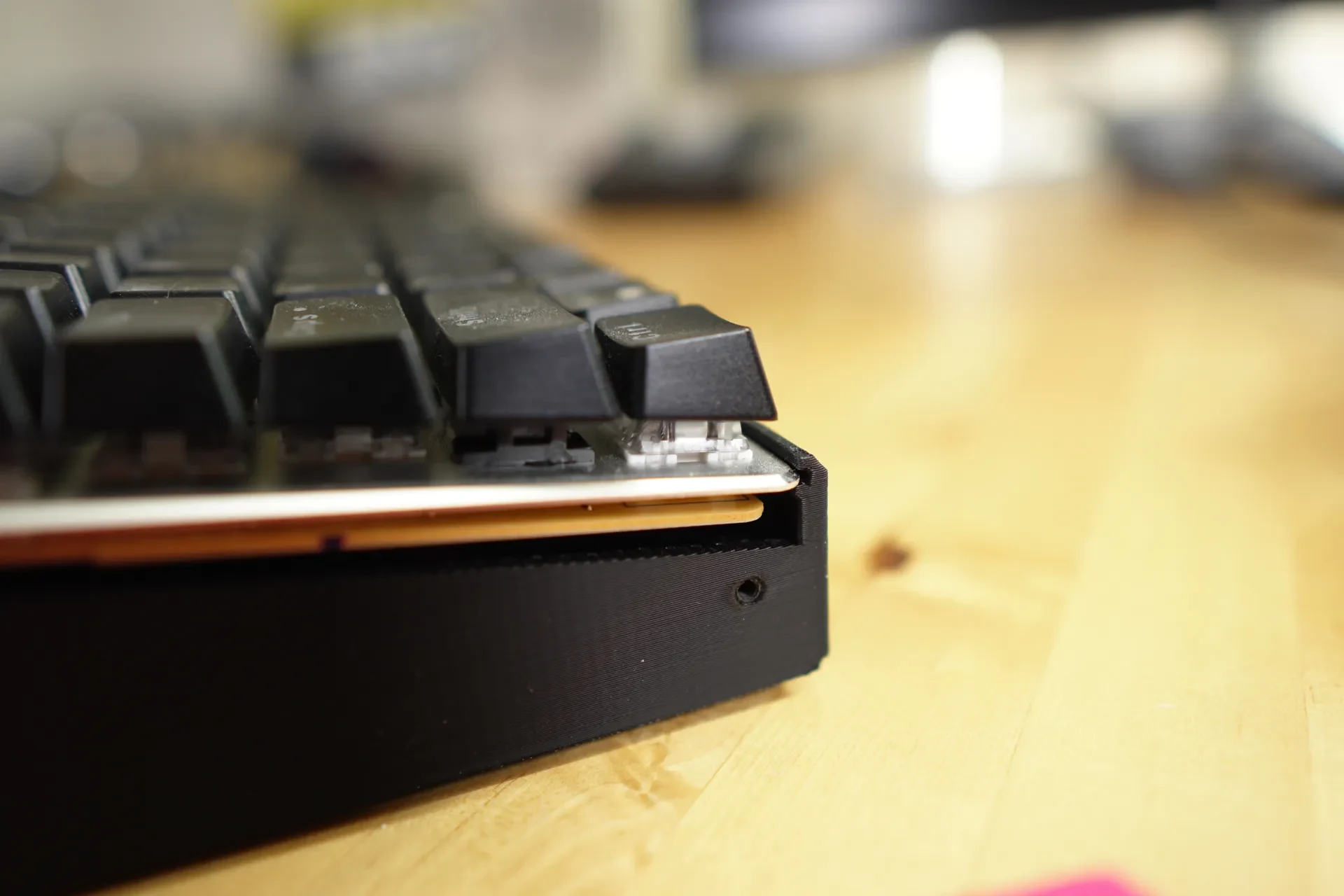

Left Side Piece.stl — это левая боковая часть, которая крепится к нижней части корпуса и помогает удерживать клавиатуру на месте.

Right Side Piece.stl — это соответствующая правая часть.

Крышка SATA — это крышка, которая удерживает адаптер Vantec USB-SATA на месте.

Button.stl — это кнопки, которые активируют кнопки платы ввода-вывода. Распечатайте 3 из них.

Keyboard Brace.stl — это скобка клавиатуры, которая крепится к верхней части стека MiSTer. Он помогает поддерживать клавиатуру посередине вверху, чтобы она не прогибалась.

MiSTer Keyboard case.step — это файл мастер-дизайна в формате STEP. Для вас, энтузиастов САПР, это облегчит создание любых модов или ремиксов, которые вы, возможно, задумаете.

Детали, необходимые для завершения сборки:

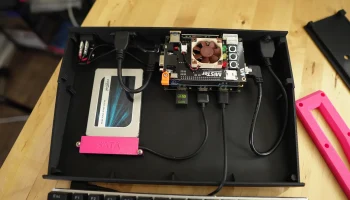

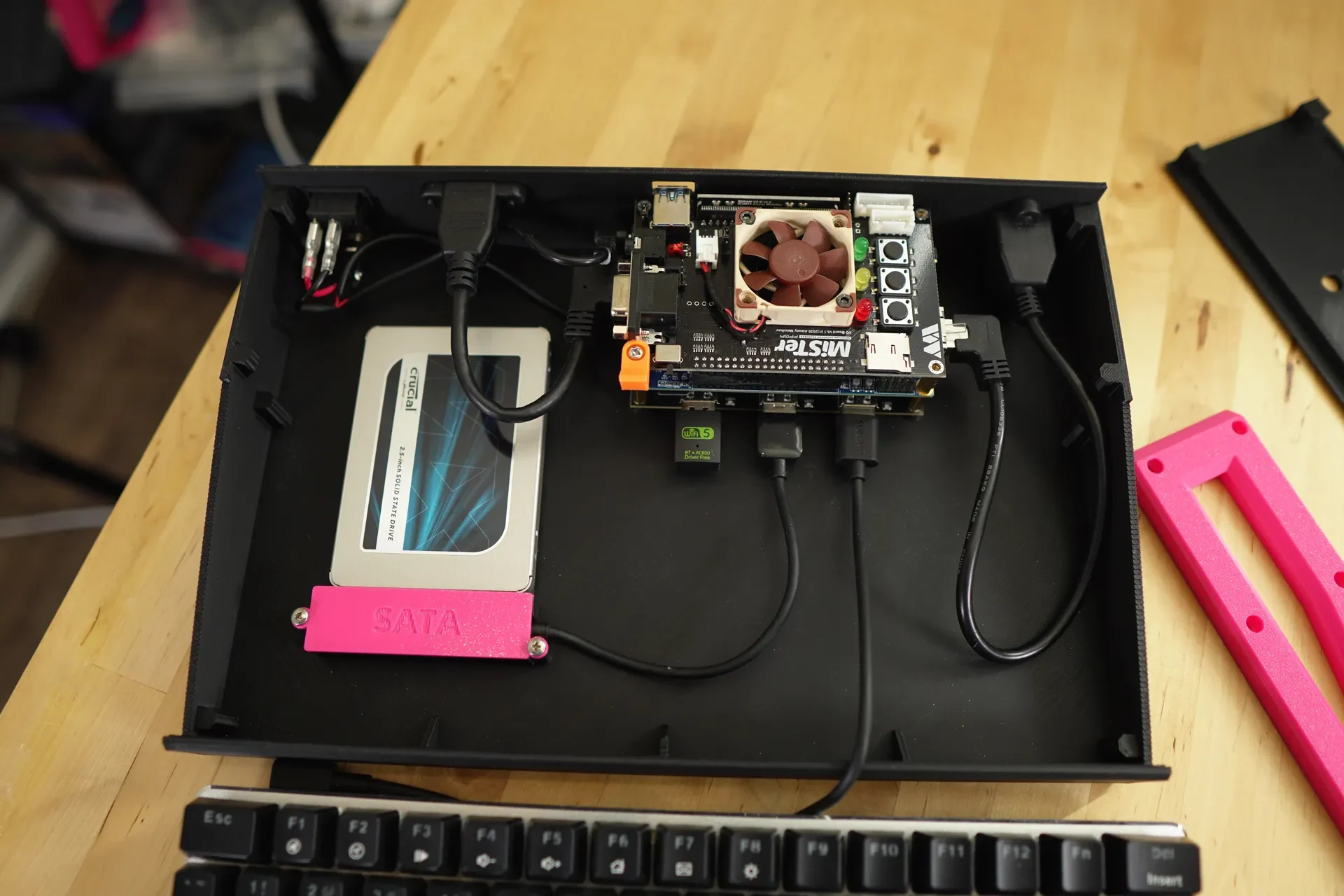

Помимо базового стека печатных плат MiSTer (плата USB, DE10-nano и плата цифрового или аналогового ввода-вывода), есть некоторые дополнительные элементы, которые вам понадобятся, чтобы собрать все это вместе.

Винты

Винты с головкой под торцевой ключ 10 x m3 x 12 мм. Они вставляются в боковые части и крепят их к основному корпусу корпуса.

4 винта M3 x 10 мм — с их помощью подставка для печатной платы MiSTer крепится к нижней части корпуса.

6 винтов с плоской головкой M3 x 6 мм — 4 из них предназначены для крепления удлинительного кабеля HDMI и Ethernet, установленного на задней панели. Вы также можете использовать панорамирующую головку, плоская головка выглядит красивее и крепит вспышку к задней панели. Используйте два из них для SATA HD.

4 латунных проставки для печатной платы M3x14 с внутренней шестигранной головкой — в сочетании с 4 латунными прокладками, входящими в комплект DE-10 nano, они соединяют плату ввода-вывода и USB с DE10-nano.

6 x M3 x 8 мм — 4 из них используются для привинчивания верхней части платы ввода-вывода к MiSTer для обеспечения безопасности. 2 предназначены для крышки SATA.

Другое оборудование (ссылки где купить)

Адаптер Vantec USB-SATA (модель CB-STU3-2PB) — выньте его из пластикового кейса, в котором он находится, так как он не будет использоваться. Если у вас уже есть от меня блок MASE, вы можете использовать от него этот адаптер, так как это та же модель.

Удлинитель HDMI под левым углом — подключается от порта HDMI на DE10-Nano к задней панели.

Левоугольное расширение Ethernet — подключается от порта Ethernet на DE10-Nano к задней панели.

Вилка питания постоянного тока на 90 градусов. Два из них понадобятся для подключения питания DE10-nano и USB-концентратора к выключателю питания.

Выключатель питания — мини-кулисный переключатель питания. Нужен всего 1 из них.

Розетка постоянного тока — нужна только 1 из них

Клавиатура Ajazz AK33 — это клавиатура, которую я использовал для этого дизайна. Несколько штук продаются на Amazon, но их можно приобрести и в других местах.

Короткий кабель USB C — A — более короткий кабель для подключения клавиатуры к USB-концентратору. Помогает навести порядок внутри корпуса.

Шаги сборки:

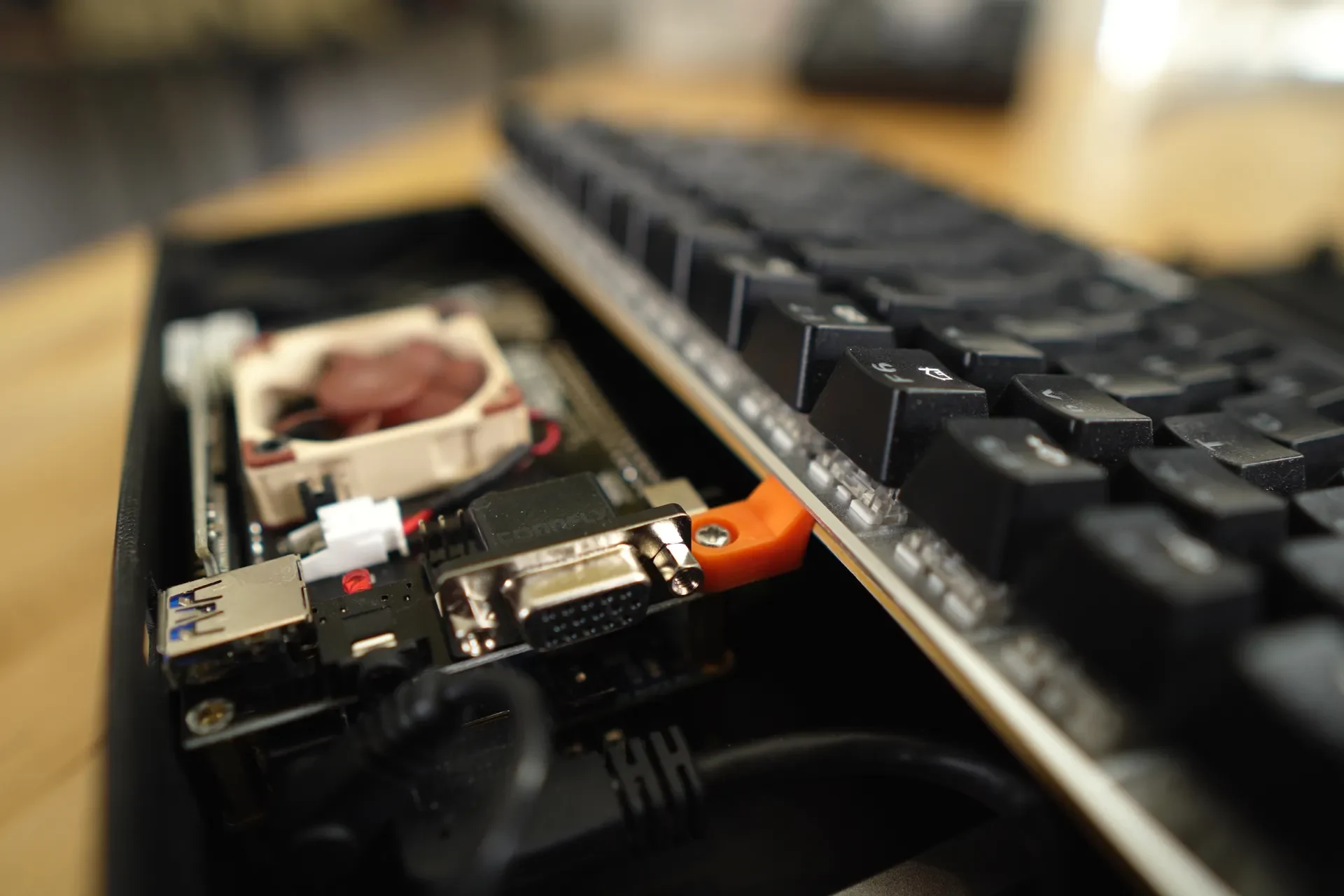

Начните со сборки стопки печатных плат MiSTer с помощью стоек и винтов в верхней части стопки печатных плат. Поместите скобу клавиатуры в переднее левое монтажное отверстие стека печатных плат (если смотреть на нее в корпусе) и вставьте в нее один из винтов M3 x 8 мм. Клавиатура будет оп��раться на него и не даст ей прогибаться при наборе текста. Смотрите фотографии для более подробной информации.

Установите дополнительный адаптер SATA HD/SSD и адаптер Vantec Sata to USB и
