Вытяжной вентилятор с обычным компьютерным вентилятором д...

Мы не взяли с собой вытяжку. И нам приходится долго думать, что подойдет для верстака. Так как для выбора хорошего коммерческого варианта все равно потребуется больше времени. Как насчет того, чтобы просто построить один, отвечающий минимальным требованиям и текущим потребностям, из материалов, которые я могу найти в нашем офисе. Так что получается, что это не так уж и плохо. Он может удалять дым в пределах 5-10 см.

части

Кулер для ПК, 120 х 120 мм, 12 В (только у нас в офисе есть еще один)
гайки и винты M3 для сборки

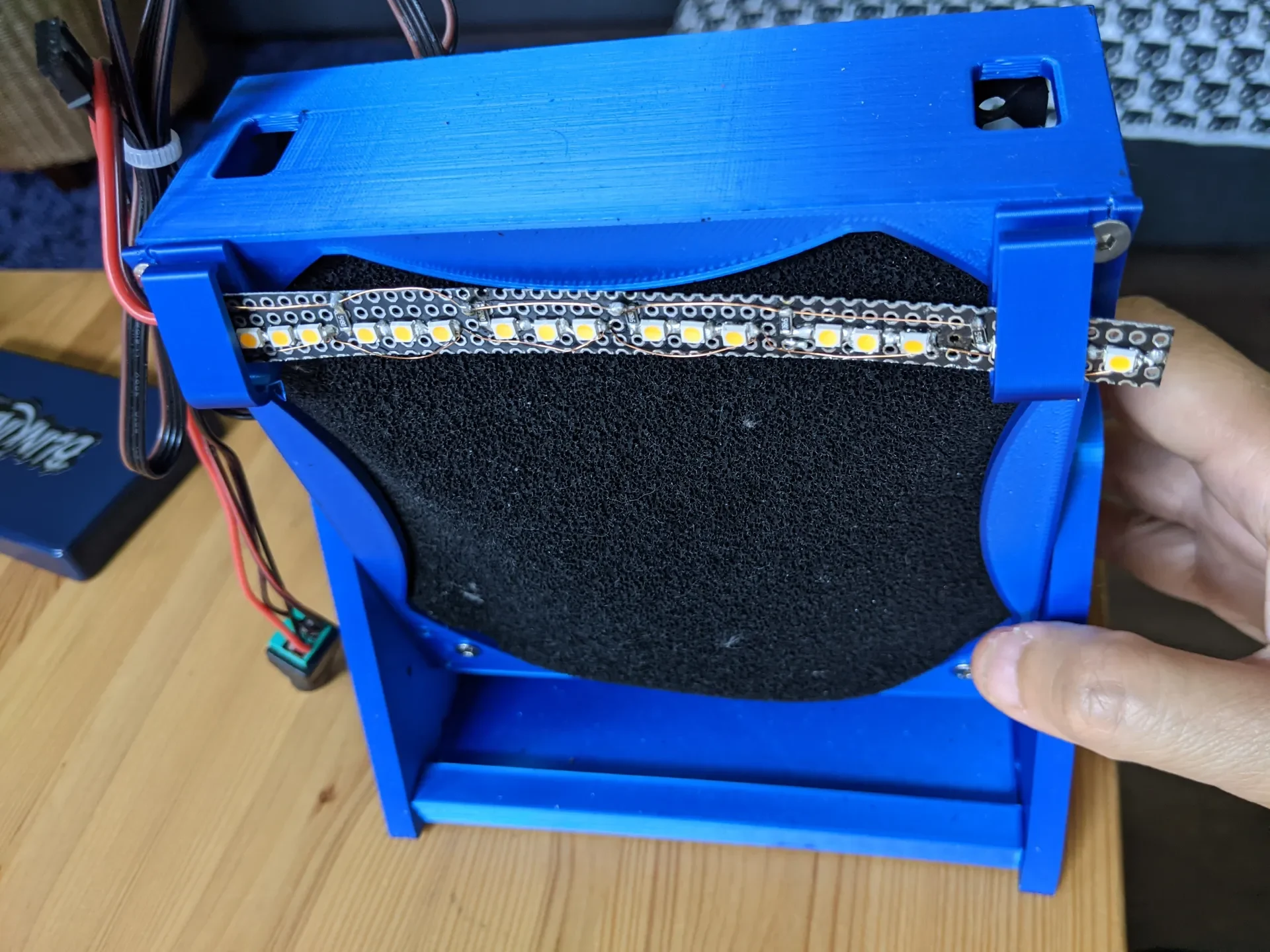

светодиодные ленты для работы, монтирую светодиодную ленту 5В и все ок. но позже я просто припаял несколько 3528 теплых белых светодиодов плюс резисторы на перфорированной плате и отрегулировал входную мощность так, чтобы она соответствовала той же мощности 12 В постоянного тока.
12 Источник питания постоянного тока (если у меня будет время, я могу попытаться покопаться в пакетах с несортированными компонентами, чтобы найти микросхемы повышения постоянного/постоянного тока, чтобы в будущем построить плату для повышения напряжения с 5 В до 12 В.)
угольный фильтр (я использую тот, который я купил на рынке DIY, который представляет собой большой лист толщиной 1 мм, и я разрезал его на 2 части, чтобы сделать его толще для фильтра)

3D-печать деталей

1 шт. вентилятор Frame.stl — требуется

1 шт. фильтр spacer.stl --обязательно

Подставка для вентилятора ® — 1 шт. — требуется

Подставка для вентилятора (L) — 1 шт. — требуется

1 шт. нижняя подставка (бот) — требуется

1 держатель светодиодной ленты-R — опционально, если вам не нужно устанавливать светодиод, можете пропустить его

1 держатель светодиодной ленты L — опционально, если вам не нужно устанавливать светодиод, можно пропустить его

некоторые держатели кабелей — необязательно. Если вам не нужно удерживать кабели, можно пропустить это. для моего вентилятора он слишком мал, поэтому я его пропускаю. На подставках для вентиляторов есть отверстия, поэтому в будущем мне будет легко установить конвертируемую плату или другую плату.
