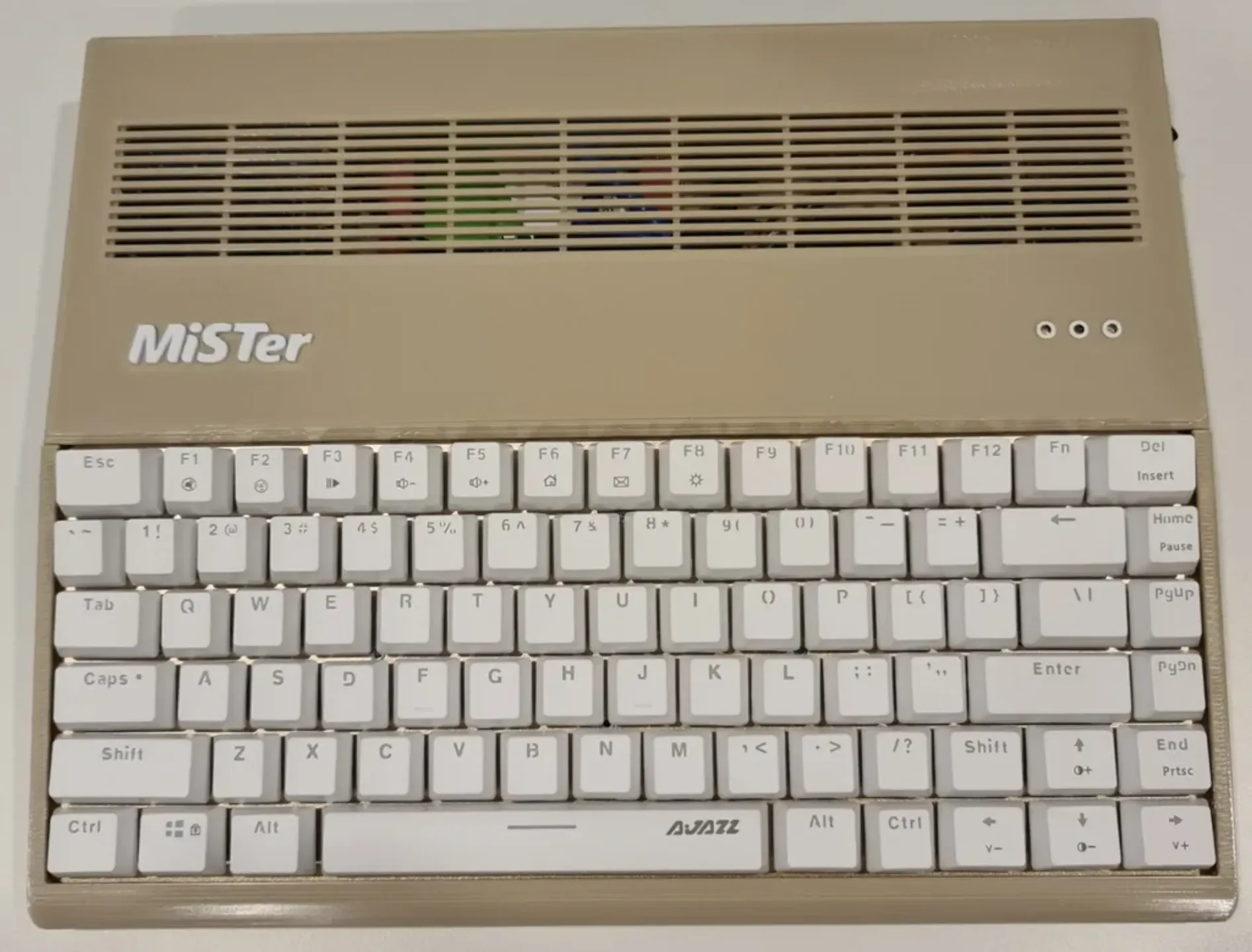

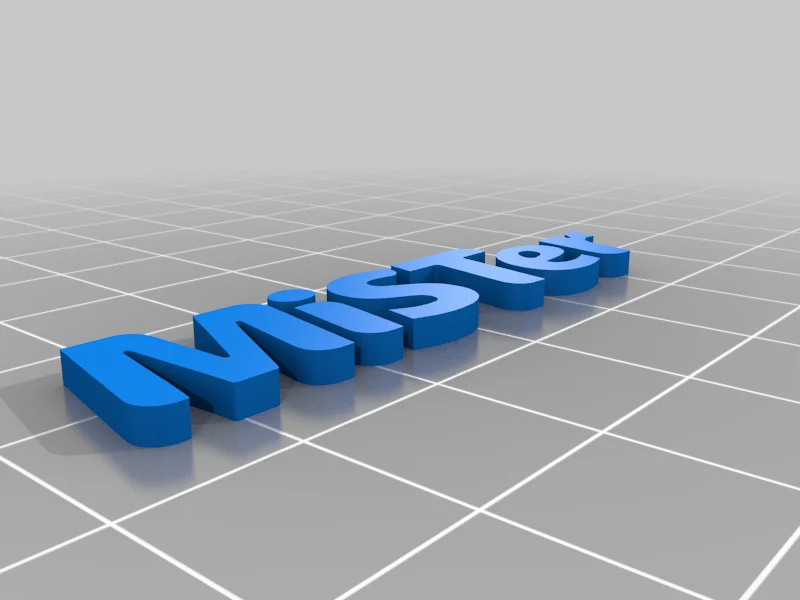

Ретро-корпус для компьютера MiSTer FPGA......

Этот чехол создан на основе чехла AjSTer a Mister для клавиатуры A-JAZZ AK33 от Yurif74. https://www.thingiverse.com/thing:4721208

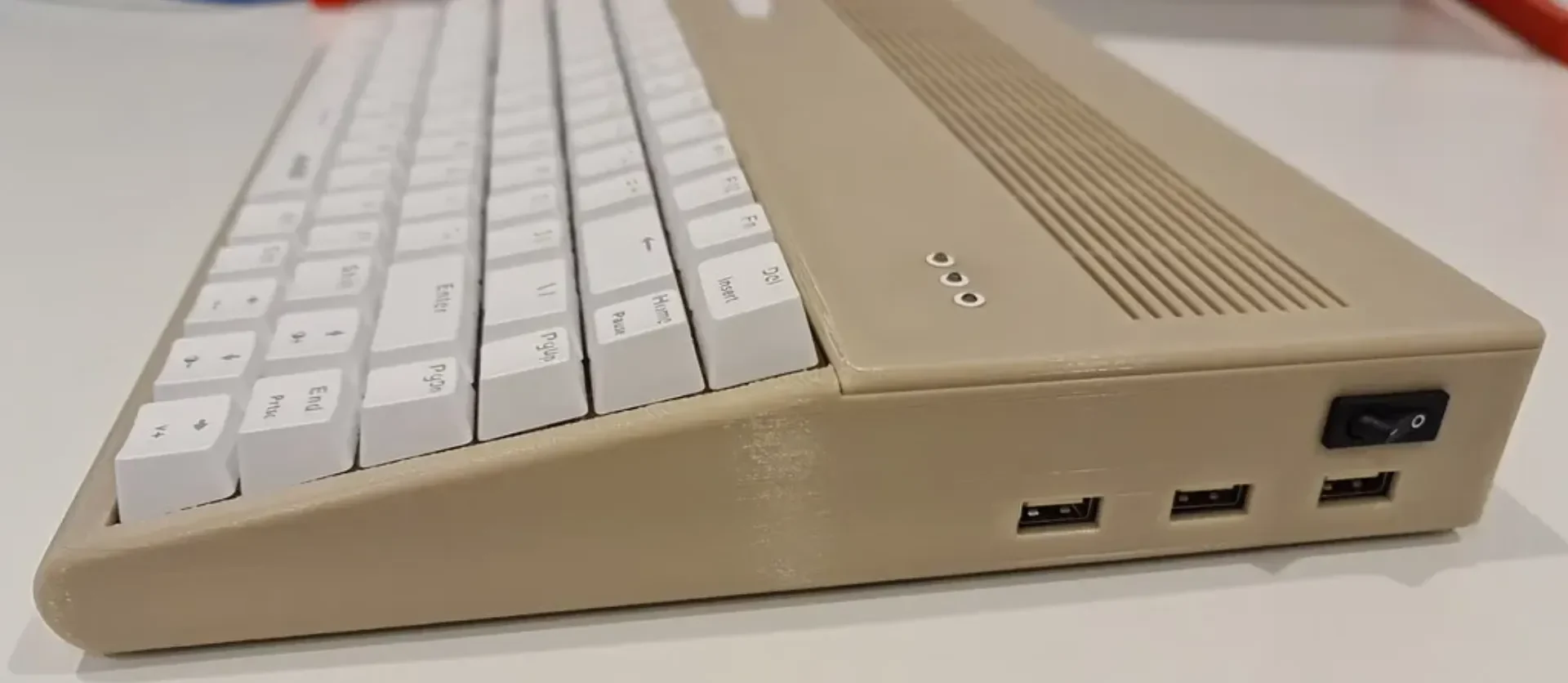

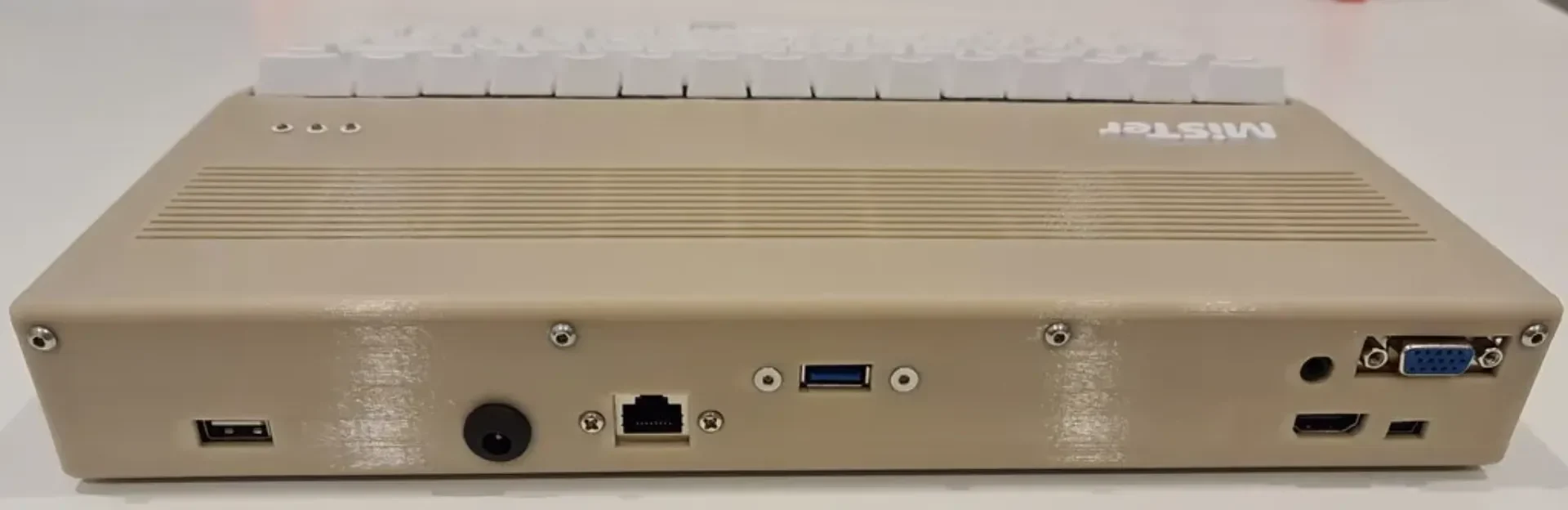

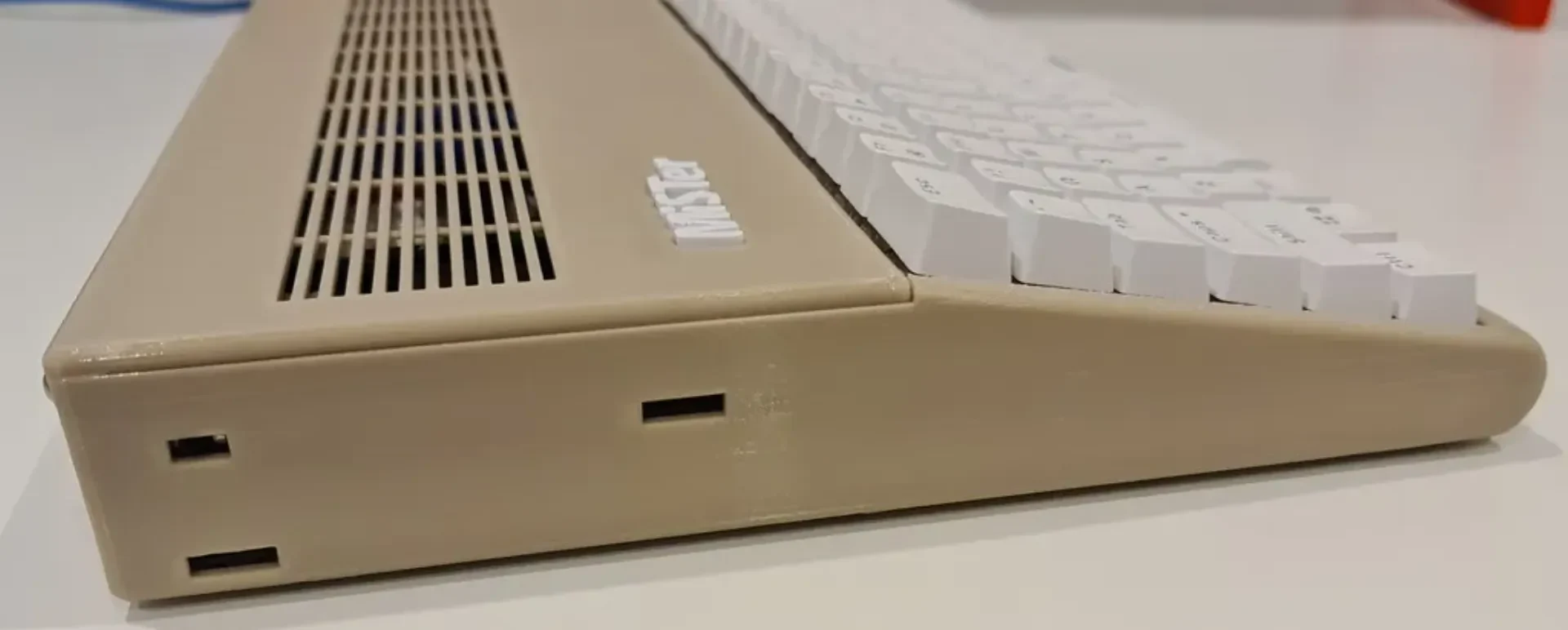

Я спроектировал корпус так, чтобы все основные кабели можно было подключить к задней части корпуса, при этом большинство USB-портов расположены с правой стороны для облегчения доступа.

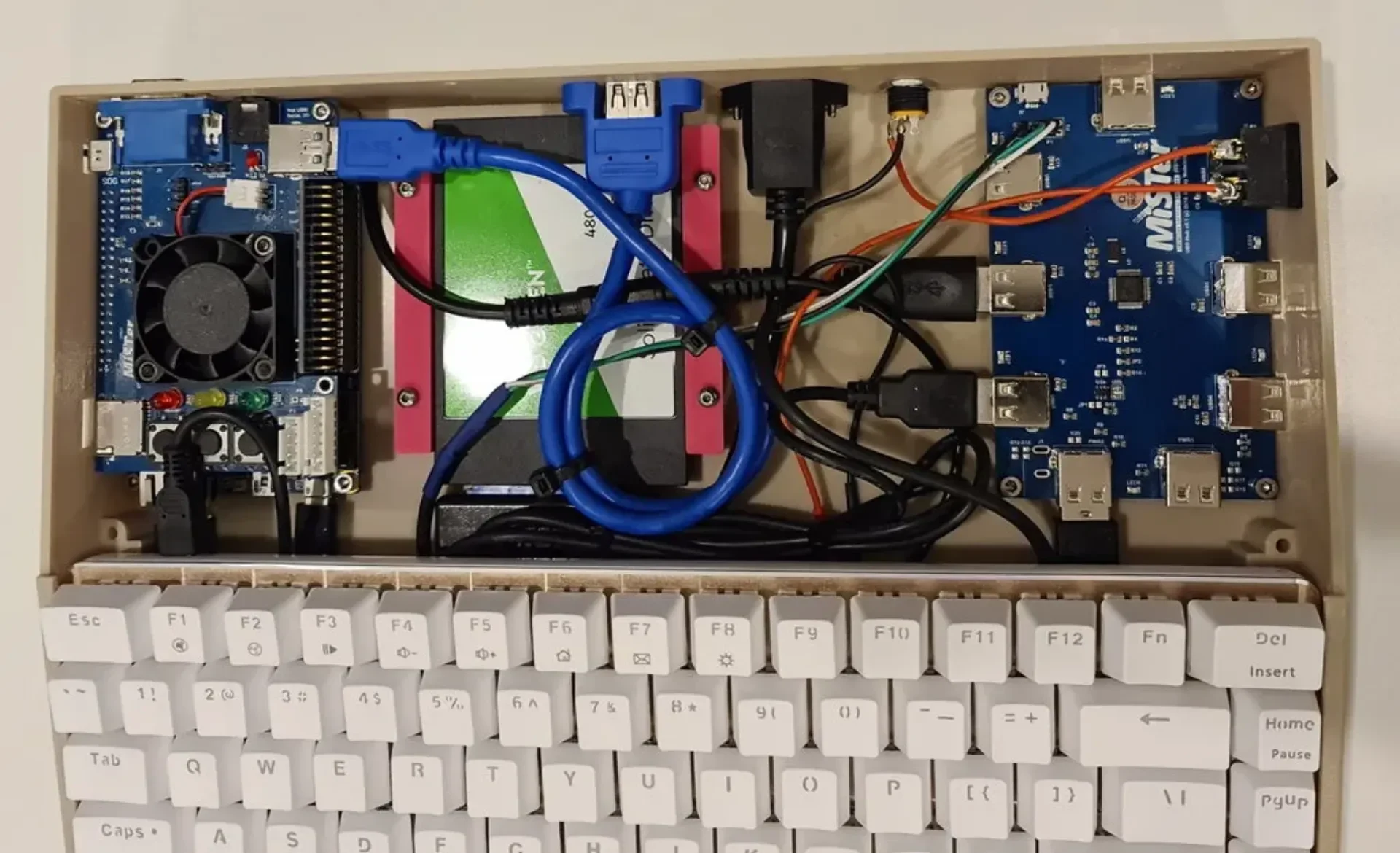

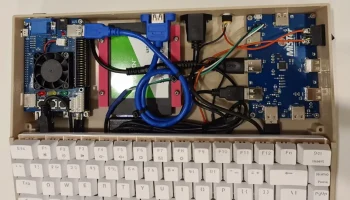

Я также добавил переключатель сбоку, чтобы включить его. Чтобы это заработало, мне пришлось припаять провода к de10 nano и подключить их к внешней р��зетке панели постоянного тока, расположенной в задней части корпуса, через переключатель. Этот переключатель также питает плату Mister USB. Обратите внимание, что разъем питания de10 nano заблокирован корпусом.

Используемые детали (см. изображение)

-Механическая игровая клавиатура Ajazz AK33 USB-переключатели белого/черного цвета

-Гнездо постоянного тока для монтажа на панели, штекер 5,5 x 2,1 мм

-Удлинительный кабель Ethernet для монтажа на панели Adafruit

-Ультра мини-кулисный переключатель — SPST — Ширина: 6,5 мм — Высота: 19,0 мм

-Удлинительный кабель USB 3.0 «папа-мама» с отверстиями для крепления на винтовой панели

-Светодиоды 3мм

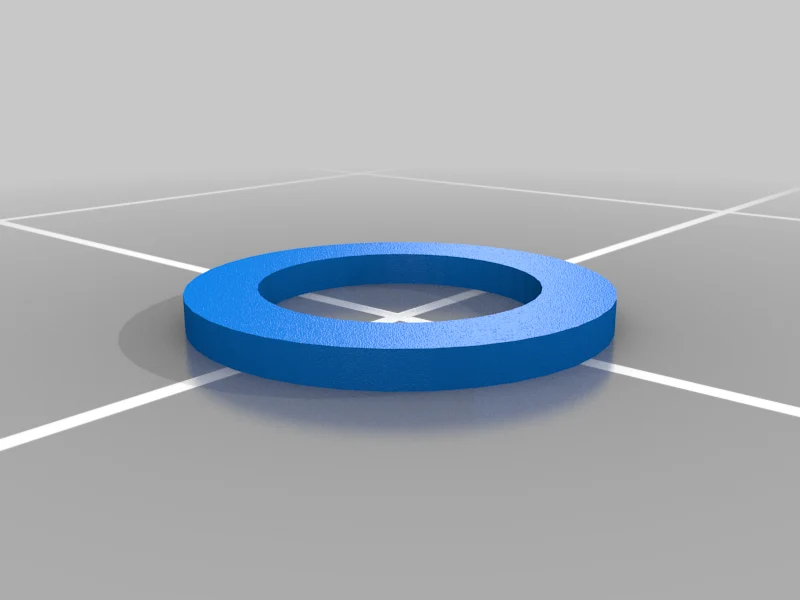

-Все используемые винты M3 (3 мм).

Плата Mister и ввода-вывода: 2 x M3 — 20 мм, 2 x M3 — 4 мм

USB-плата: 4 x M3 — 4 мм

SSD: 4 x M3* 4 мм

Кронштейны для SSD: 4 x M3 — 12 мм

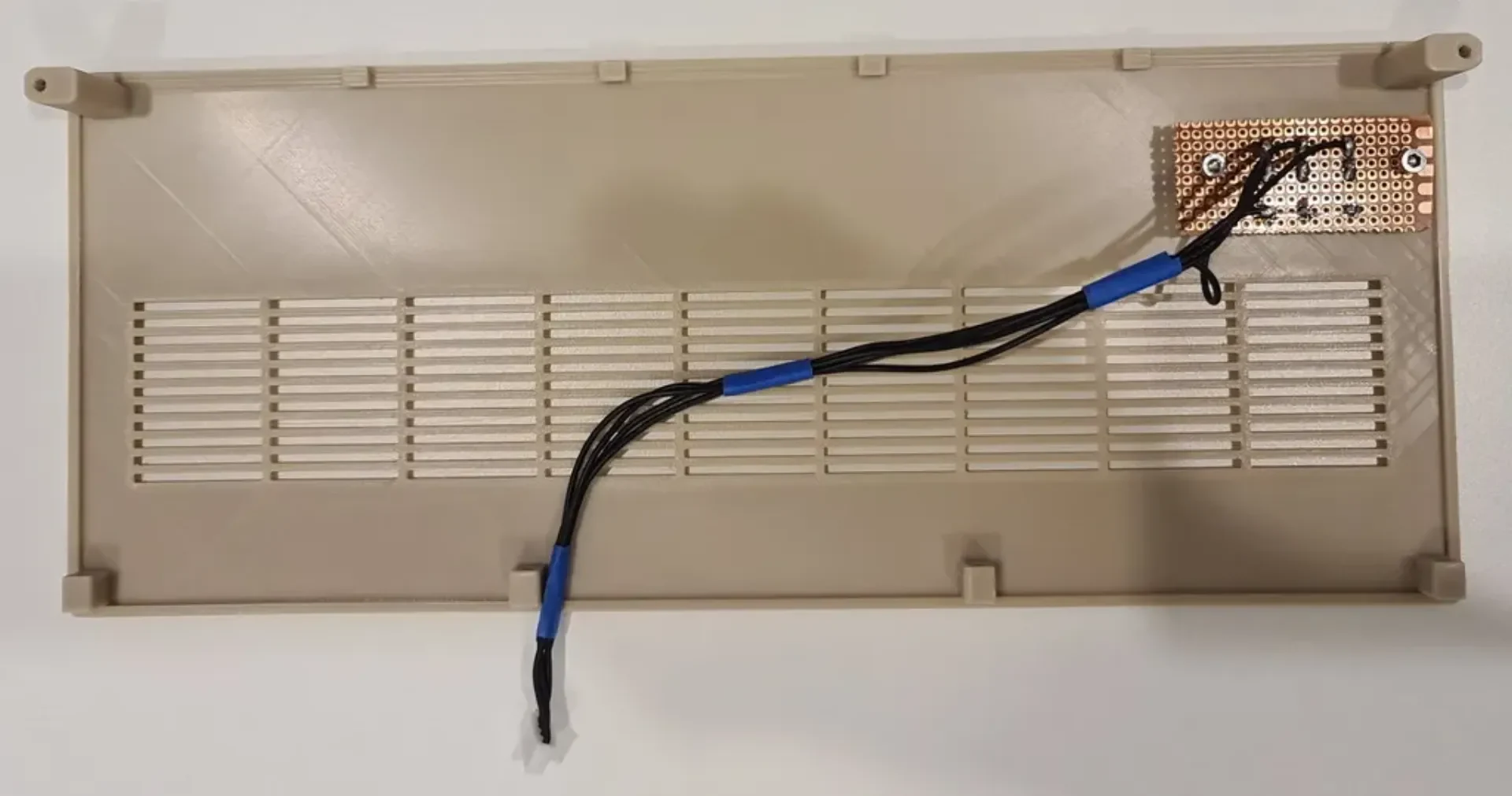

Светодиодная плата: 2 x M3 — 4 мм

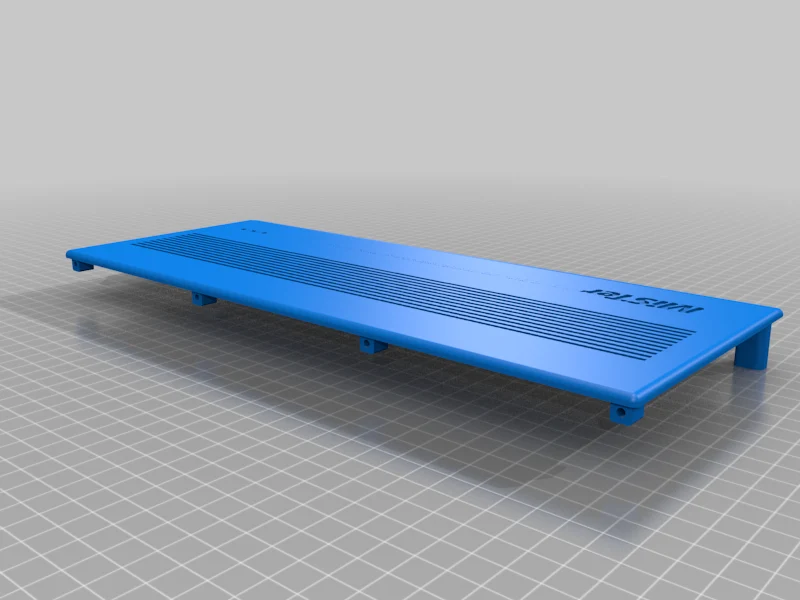

Верхняя часть корпуса: 4 x M3 — 8 мм, 2 x M3 — 20 мм
