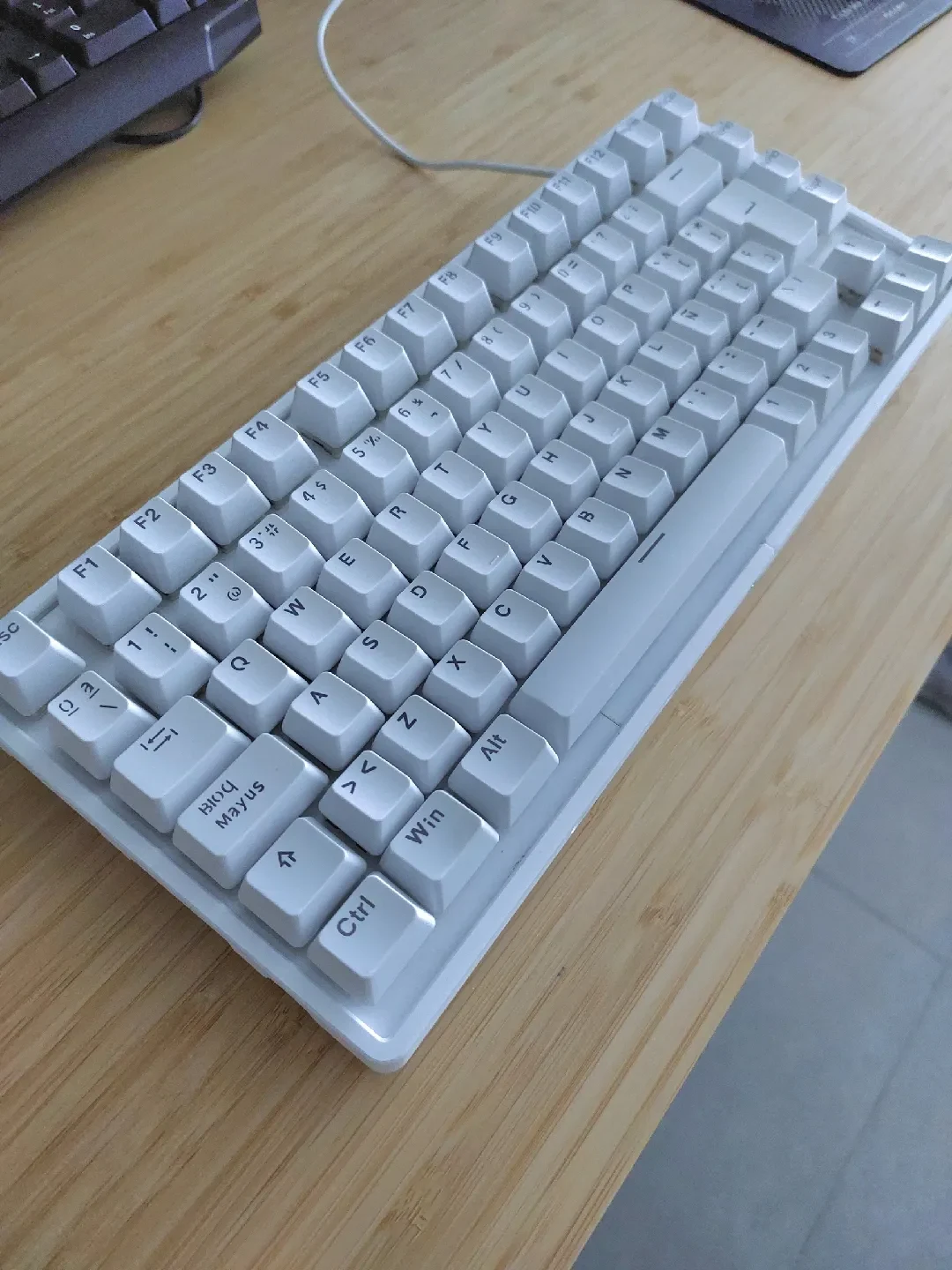

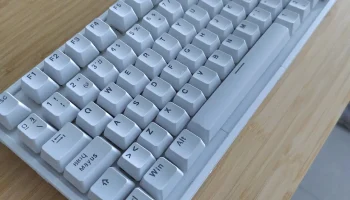

ПК В МЕХАНИЧЕСКОЙ КЛАВИАТУРЕ ISO и ANSI (улучшенный) с ис...

Важное уведомление

Ansi Frame устарели. Я работаю над улучшенной версией.

Материалы
Плата компьютера Framework
Карта расширения HDMI
USB-карта расширения
1N4148 Диоды

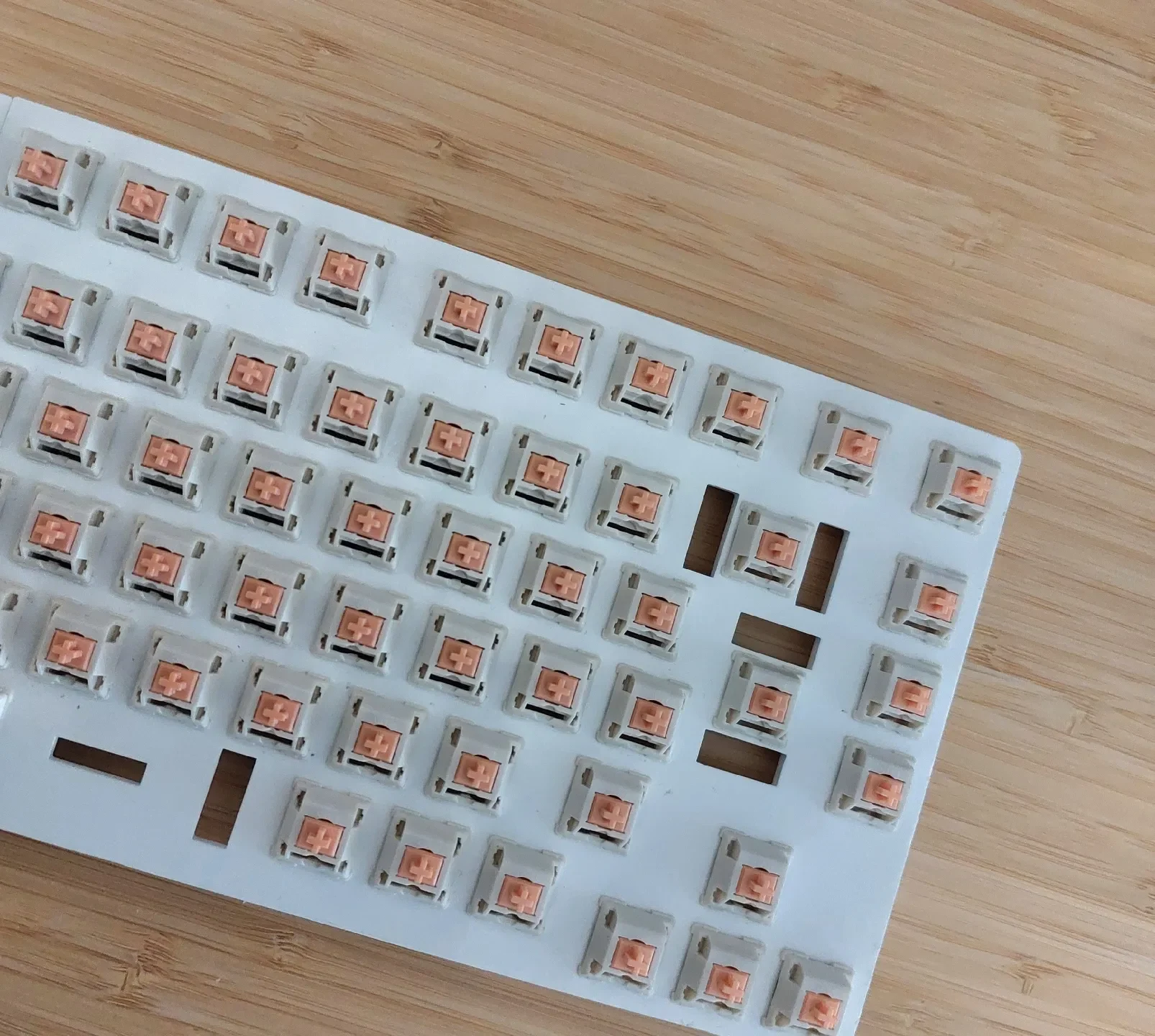

Переключатели
Колпачки клавиш или распечатайте их
Stabs — стабилизаторы Cherry MX Style

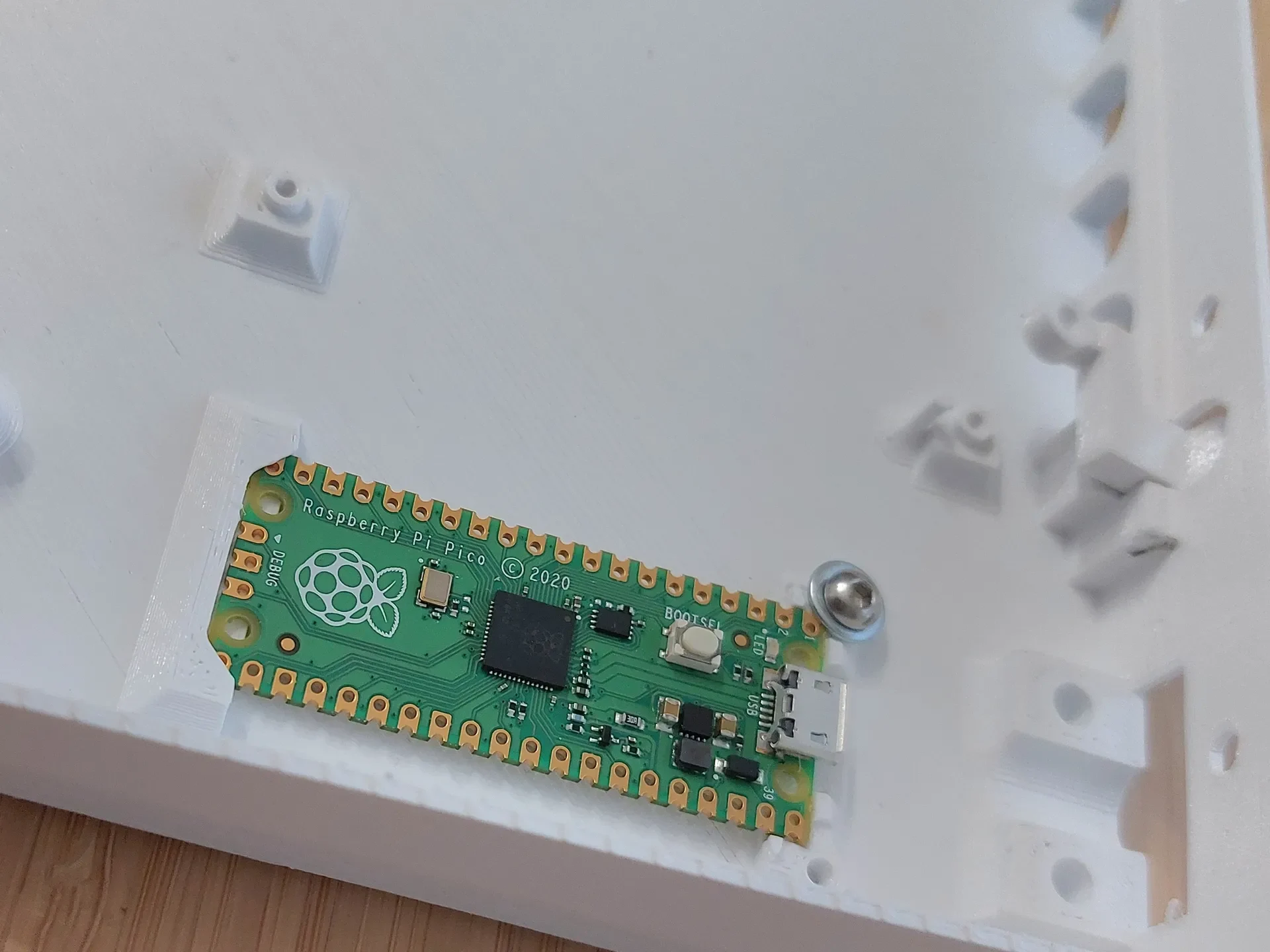

Микроконтроллер, например Arduino или Pi Pico.
Гайки и болты — гайки и болты M3 x 10 мм/12 мм/16 мм.
Провод — одножильный провод 22 AWG.
USB-кабель — убедитесь, что он подходит к вашему микроконтроллеру.

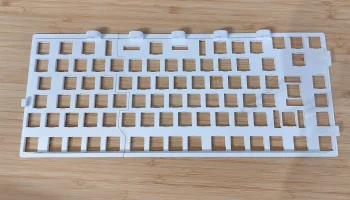

Пластины М3
Учебное пособие

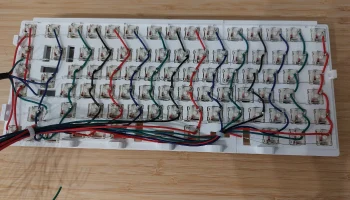

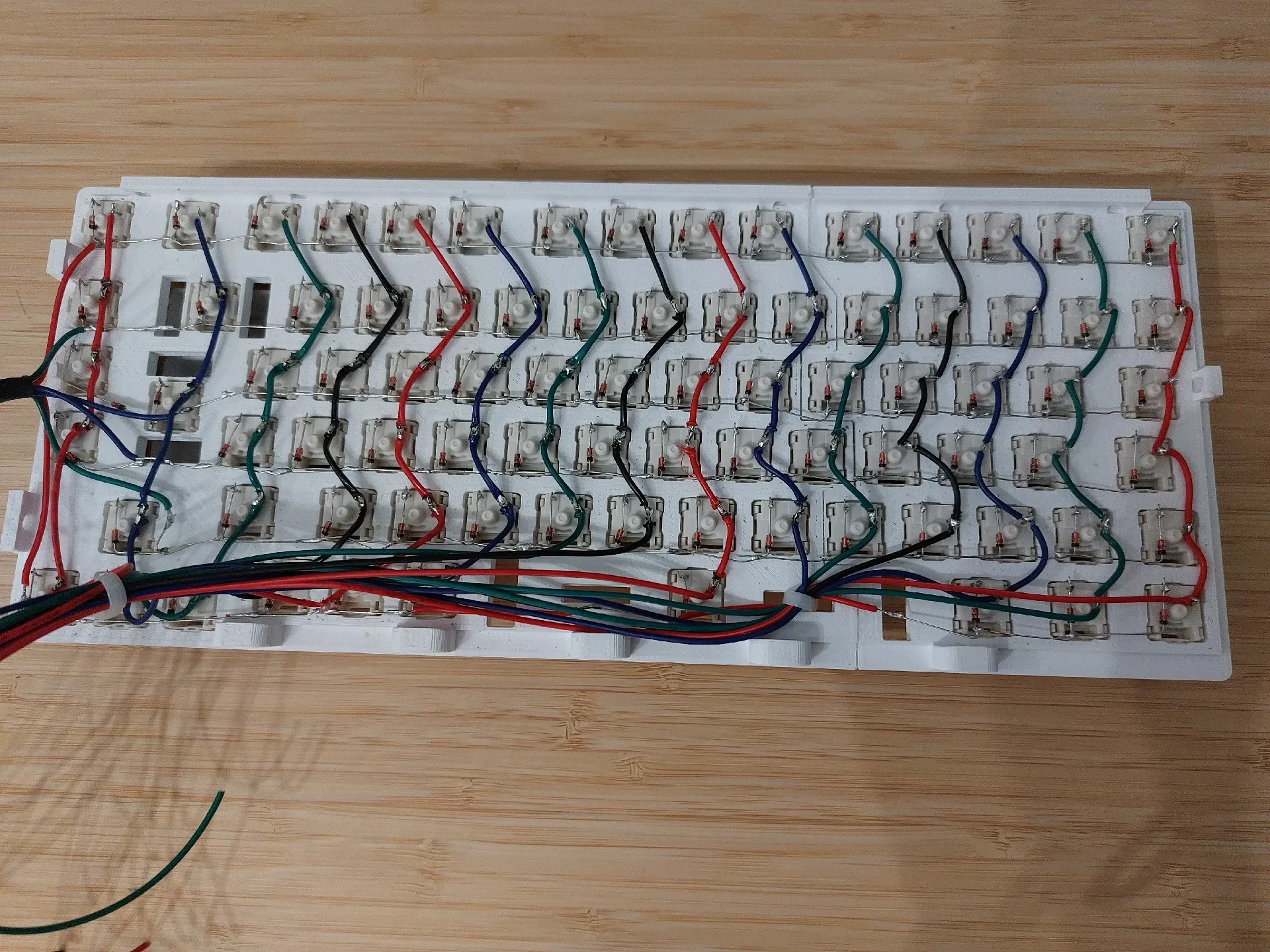

Подключение необходимо производить по изображению, с черной частью диодов внизу всех клавиш. Он состоит из 6 строк по 15 столбцов, соединенных с пико-платой, строки с 22 по 18 и столбцы с 0 по 14.

1 установите cicuitpython https://circuitpython.org/downloads на свою доску.

2. Загрузите ZIP-файл KMK https://github.com/KMKfw/kmk_firmware и вставьте папку с именем KMK в папку вашей платы.

3 копии файла «код» в папке платы и тест. Вам придется внести изменения с помощью какого-нибудь редактора тонких типов, если ваше распределение ключей и проводка отличаются от изображений.

доступно на веб-сайте: Учебное пособие по механическим клавишам.
