Модульный компьютерный корпус Mini ITX NAS V2 (ремикс), у...

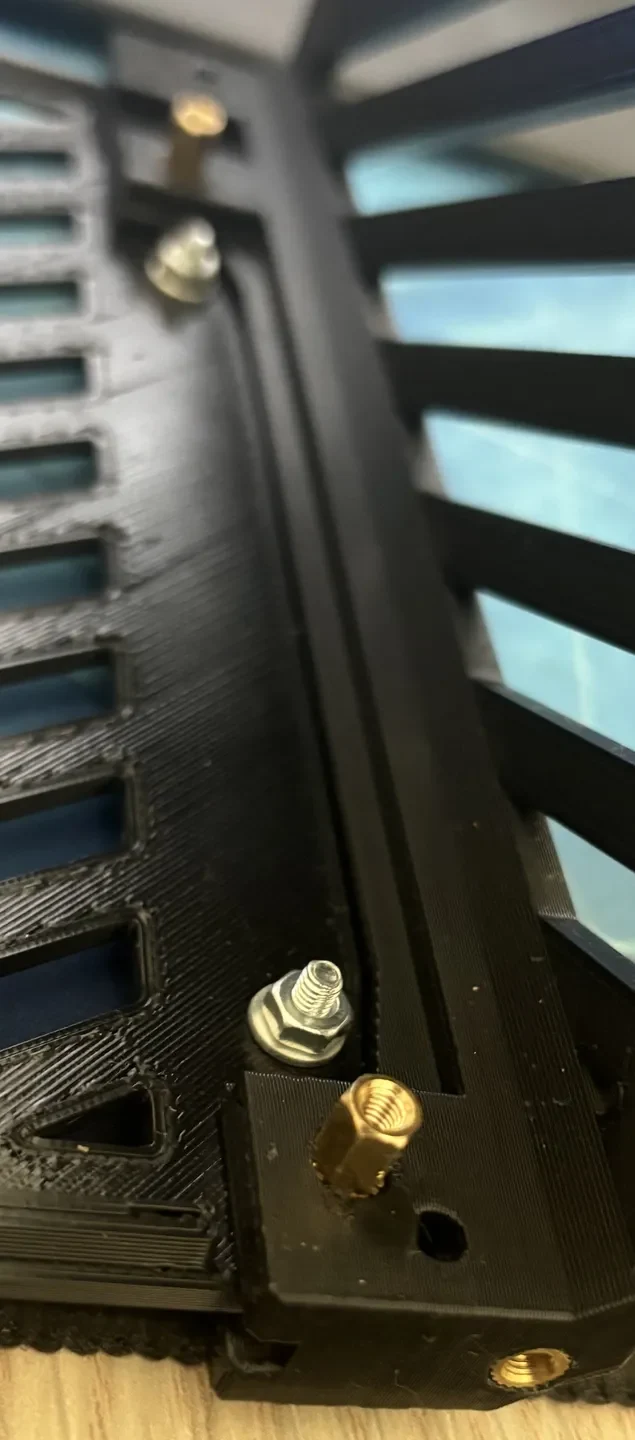

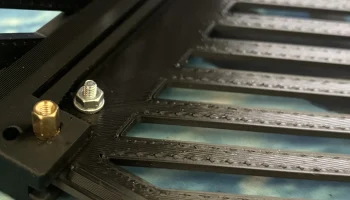

Задняя панель с приподнятым вырезом при использовании стоек для материнской платы толщиной 6 мм. Используйте ее с оригинальной моделью (высотой 8 см), если вы хотите использовать стойки для материнской платы.

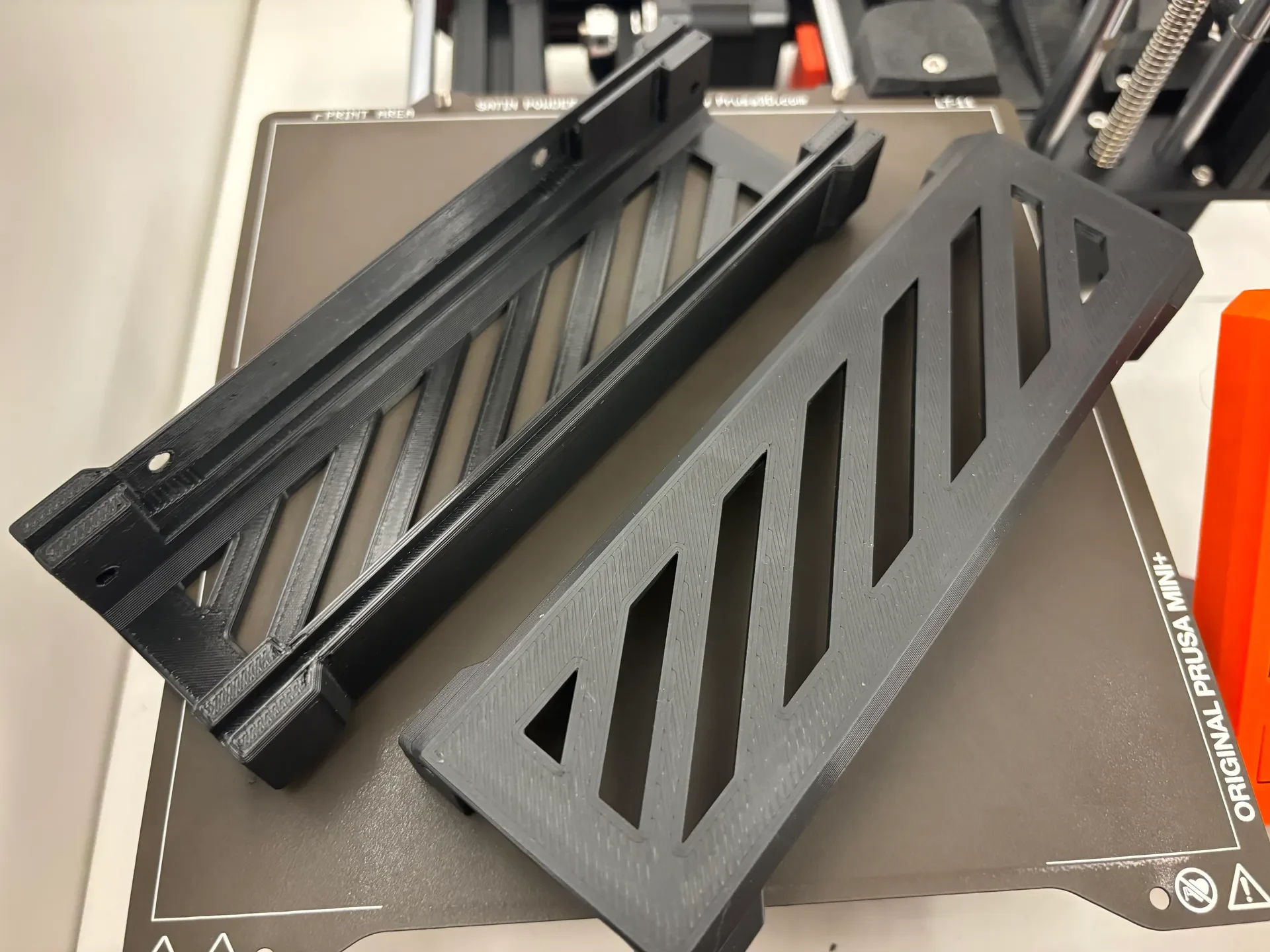

Короткая версия (высота 6 см) для 1 HDD. Переднюю/заднюю пластину можно распечатать на мини-платформе (поверните ее на 45 градусов). Используйте вставки M3*5*5,3 мм для передней/задней пластины.

Добавлено место для скручивания двух корпусов вместе с помощью вставок M2*6*3,2 мм и винтов M2*10 мм. Разместите вставки по углам, небольшие отверстия на корпусе диаметром 8 см. Вы можете использовать другую мою модель — держатель бит с храповым механизмом, если у вас нет инструмента, который поместится в небольшой футляр.

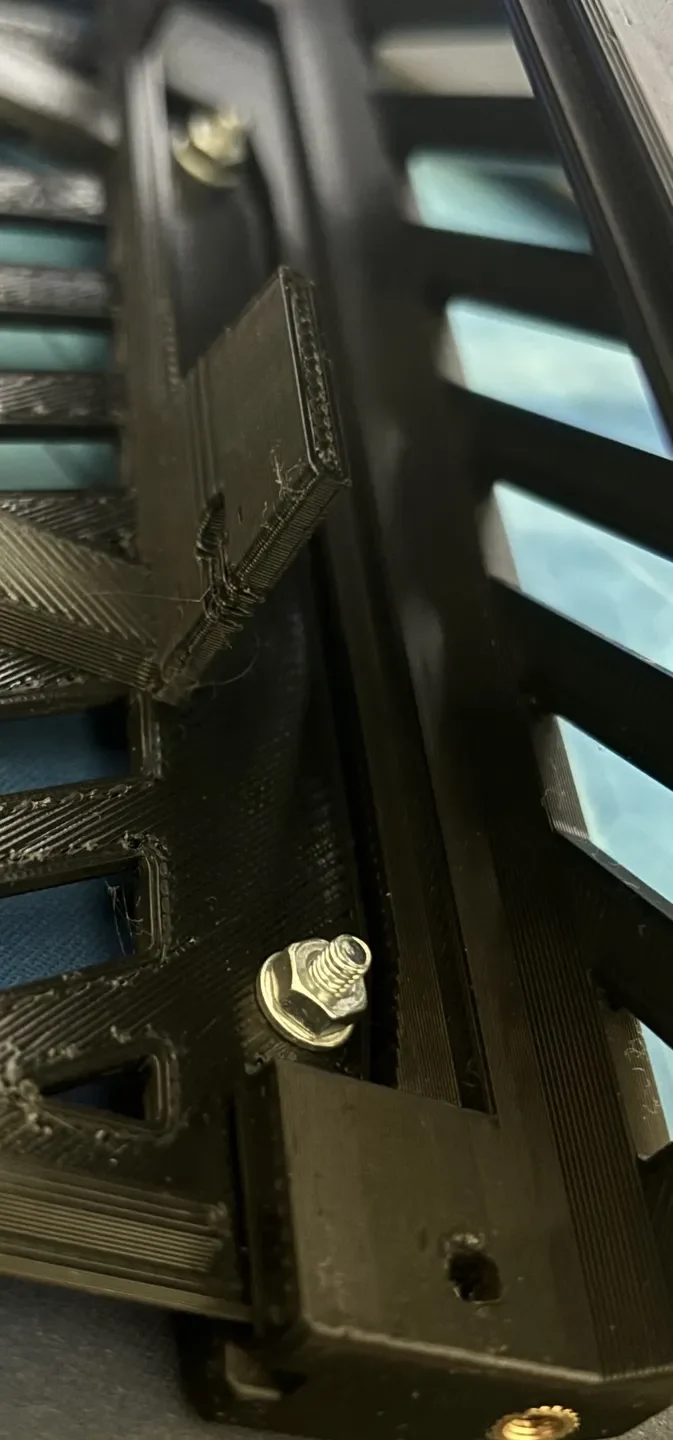

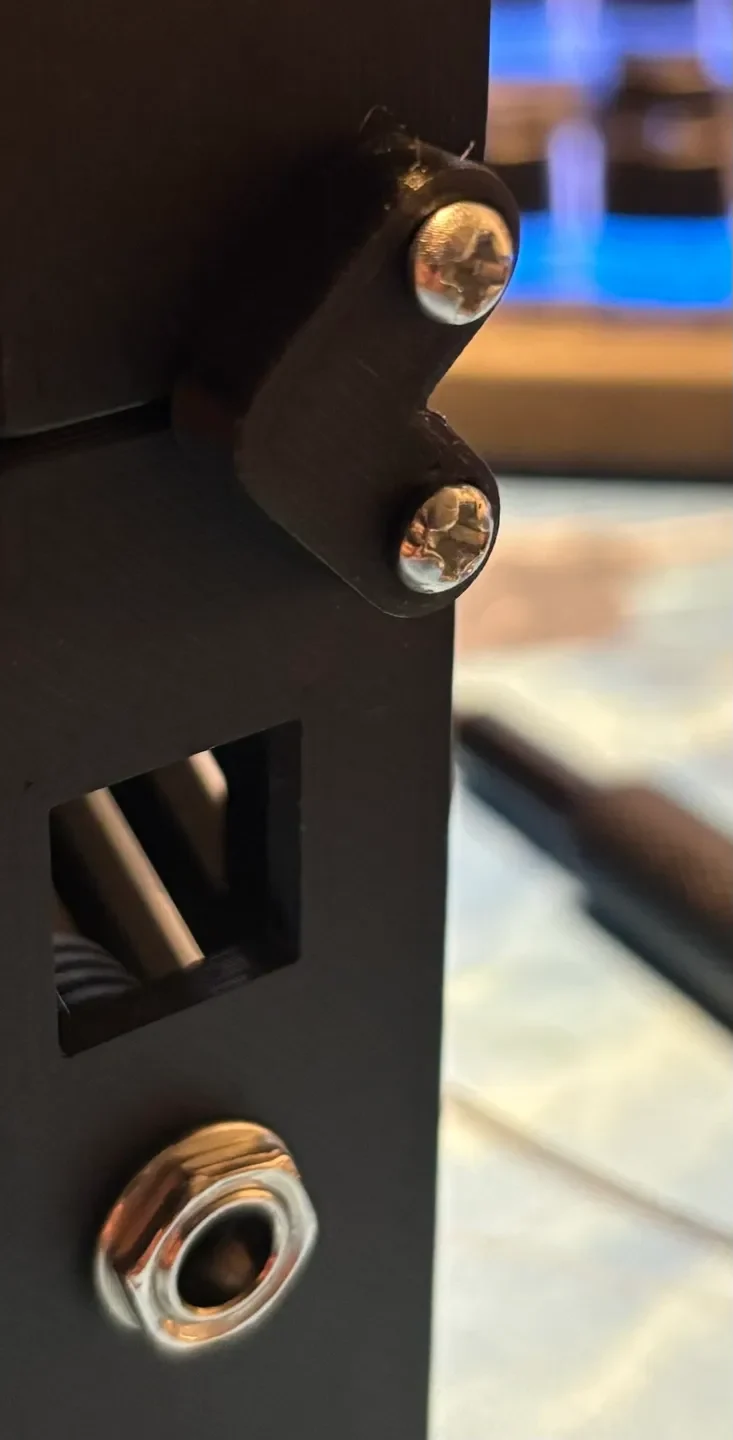

После тестирования лучше исправить два случая вместе разными способами. Я добавил разъемы для использования на передних панелях (используйте винты M3 * 14 мм), см. изображения. Если вы хотите, вы можете изменить размеры соединителей на другую толщину (чтобы использовать более короткие винты), но не забудьте оставить оси X и Y на 100 % и изменить только размер оси Z.

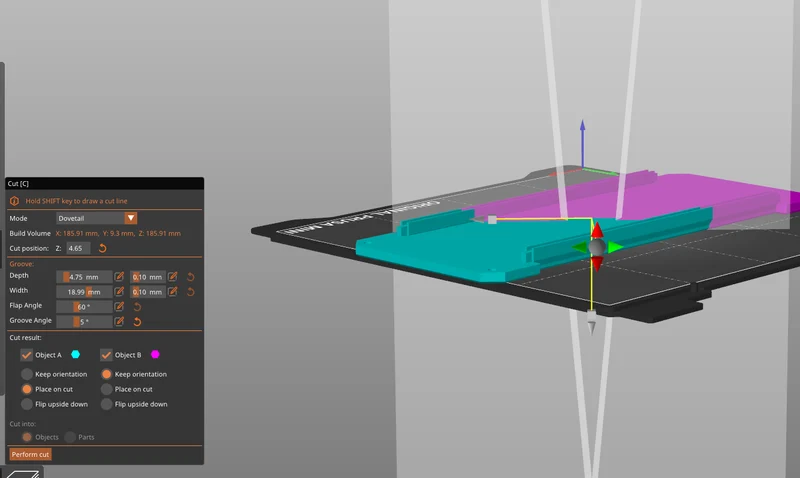

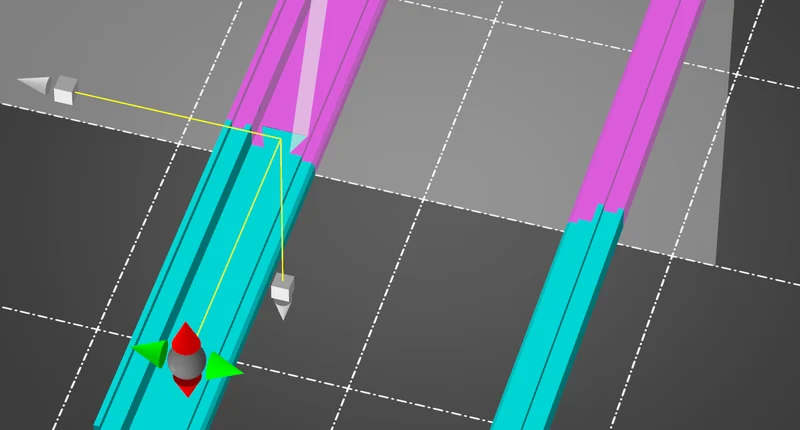

Вы можете распечатать стандартную переднюю и заднюю пластину (высотой 8 см) на мини-формате, но вам придется разрезать ее в слайсере. Используйте режим «ласточкин хвост» (см. фотографии).

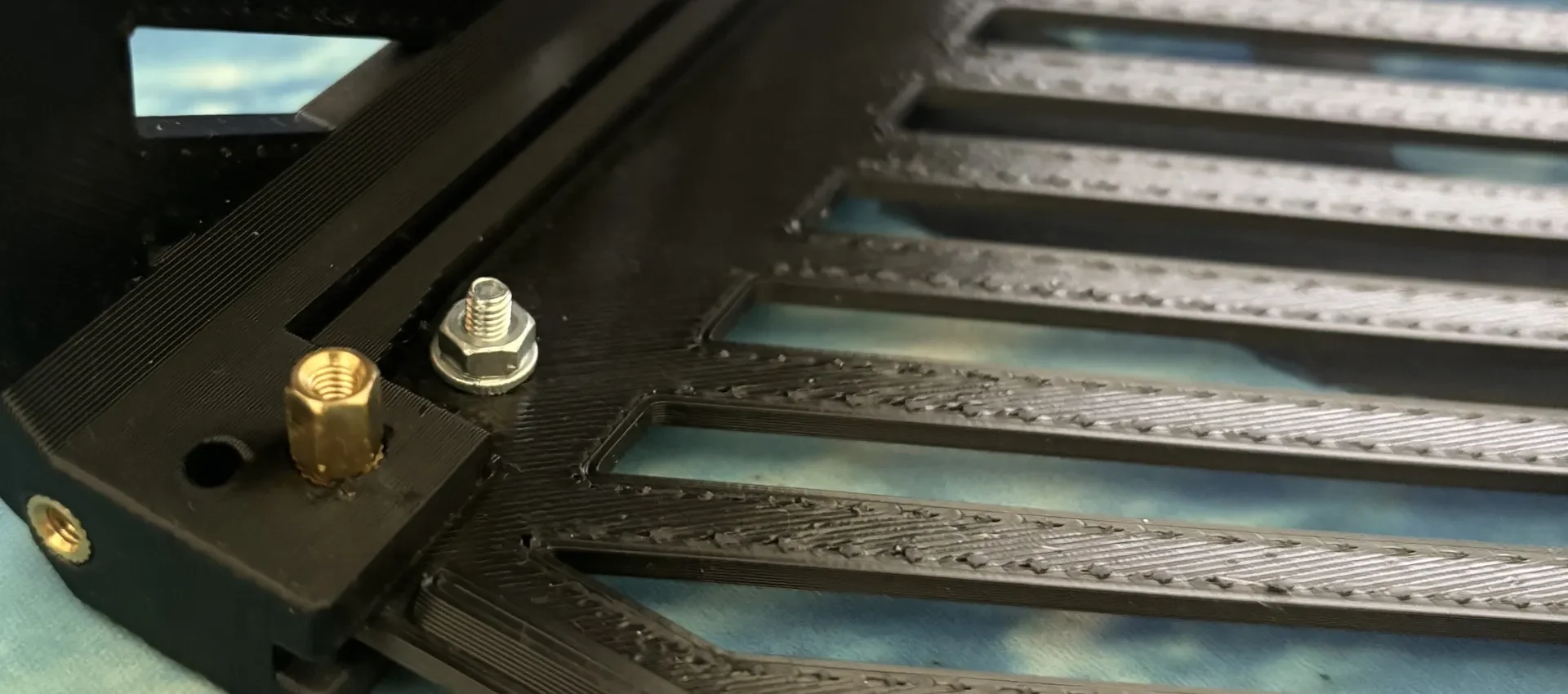

В стандартной версии используются вставки M3*5*5,3 мм для крепления передней и задней панели + материнской платы.

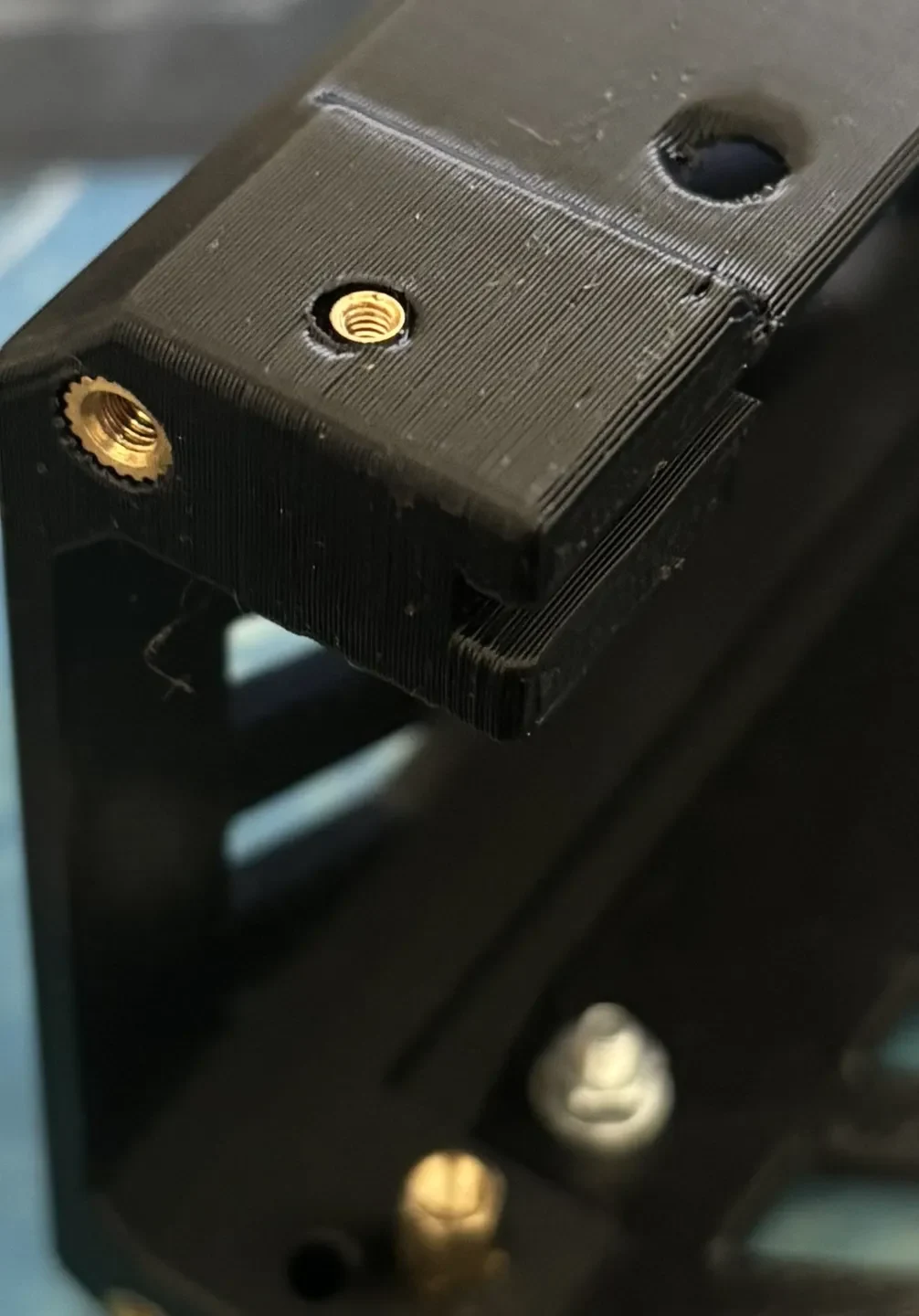

Для установки вставок используйте любой имеющийся под рукой паяльник, просто очистите его от остатков припоя. Приготовьте нож или нож для резки коробок, иногда вставки застревают в паяльнике, если вы нажмете слишком сильно. После установки вставок возьмите запасной винт и проверьте, прямая ли вставка.

19.12.2023

Добавлен чехол для кнопок для использования с микропереключателем/тактовым переключателем (6*6*3,1).
Добавлены разъемы
